tak.. wer.S i owszem , ale też nie wiemy czy trany nie są przykręcone do jakiegoś grubszego kątownika alu a następnie do radiatora ? no i radiatory są na zewnątrz , a tak a pro po czy schematy ksa50 i ksa50s są takie same, bo czytając opinie o tych 2 wzmacniaczach na stereophile jednak ksa50 miał lepsze noty ?

[Basist@]

Piotr Ksa 50 miał chyba inne trany niz ksa 50s i jest podobno lepszy od wczesnijszego modelu.

[Basist@]

znaczy ksa 50s ponoic lepszy.

[Basist@]

a swoja droga ładne masz te radiatory. nie wiesz gdzie mozna dostac cos podobnego?

[adigrzelczak]

A tak zrobił ktoś output stage na diyaudio. Jak widać wcalenie potrzeba aż takich kolosów

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[piotr_37]

wiesz u mnie jest to po prostu gdybanie gdy złożę i ustawię na klasę A popracuje z 2-4 gdz. puszczę muzę to będę wiedział , ale fakt ludzie na diyaudio.com robili na różnych radiatorach i grało , tak niema się na zapas co martwić składajmy na czym mamy oczywiście w granicach rozsądku.

A radiatory są od przemysłowych falowników Siemensa 150kw.

[macqw]

A czy ktoś myślał nad samodzielnym wykonaniem radiatora ?

[adigrzelczak]

A z czego???

[piotr_37]

blok alu następnie frezowanie na cnc , podejrzewam iż koszt kilkukrotnie większy

[adigrzelczak]

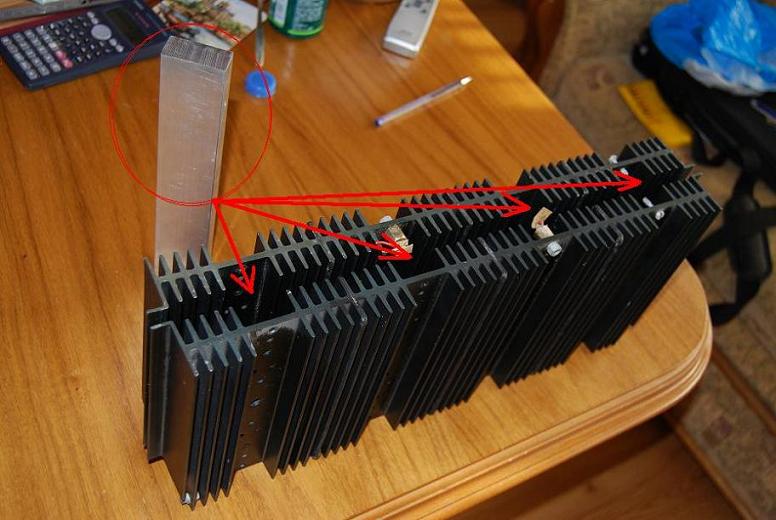

Jeżeli jeden radiator to za mało na jeden kanał wymyśliłem coś takiego jak na zdjęciach. 4 tranzystory będą zamontowane na jednym radiatorze. Połączę go z drugim za pomocą płaskowników aluminiowych o wymiarach 2cm x 4 cm x 10cm. Dzięki temu ciepło powinno się przenosić na drugi radiator i nie powinno być problemów z offsetem. Co Wy na to?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adigrzelczak]

Albo zrobię 2 monobloki w osobnych obudowach:) Radiatory są identyczne więc na jednym będą 2 tranzystory NPN a na drugim 2 PNP. To chyba lepsza opcja.

[josef]

adigrzelczak, 20 Maj 2009, 17:57



>Albo zrobię 2 monobloki w osobnych obudowach:) Radiatory są identyczne więc na jednym będą 2

>tranzystory NPN a na drugim 2 PNP. To chyba lepsza opcja.



może jestem przemęczony i się mylę ale lepiej dawać wszystko na jeden radiator (przynajmniej pary NPN i PNP) tak aby były sprzeżone termicznie

[piotr_37]

>josef

dokładnie

[adigrzelczak]

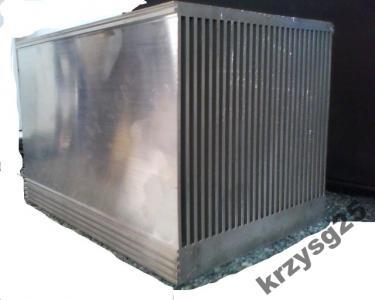

Ostatecznie chłodzenie będzie wykonane na dwóch radiatorach jak na zdjęciach poniżej. Będą umocowane w obudowie pionowo, tak żeby ciepłe powietrze wylatywało do góry. Wymiary 13,5cm x 13,5cm x 21cm, masa 5,5kg sztuka. Z tym już nie powinno być problemów;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[josef]

mam wrażenie, że to radiatory przystosowane do wymuszonego przepływu powietrza (gęste finy)

[adigrzelczak]

Jak będzie trzeba to od biedy zastosuję wentylatory.Ale myślę że przy takiej powierzchni (takim zapasie) nie bedzie trzeba wymuszać.

[adigrzelczak]

No i ta cena - ciężko było się oprzeć. 25zł/szt

[piotr_37]

Od góry wolnobieżny wentylatorek będzie cicho - oczywiście gdy będzie potrzeba.

[adigrzelczak]

Gdzie taki wiatrak wolnobiezny dostanę? Link do aukcji/sklepu mile widziany.

[piotr_37]

>adigrzelczak

normalny od zasilacza kompa 80mm lub 120mm ,i do tego regulacja obr. , ja to w swoim robiłem na zasadzie lm317 re.nap

[andrejos1]

jak dla mnie to szkoda wkladac lm317 tam, wystarczy jeden BD139 i pr`a 10k starujaca bramka wentylatora, ja tak od zawsze robie. wazne by napiecie wej bylo mniejsze niz 20volt aby BD`ek sie nie grzal zbytnio, natomiast jesli mamy wiecej niz 20volt warto wtedy przed BD`ka dac zwykly stabilizator 7815.

[andrejos1]

widac ze jeszcze wczesniej....pr`ka sterujaca bramka tranzystora a nie wentylatora:)

[adigrzelczak]

Ciekawe czy bedzie powodował wiatrak duże szumy. Nigdy wcześniej tego nie robiłem.

[andrejos1]

wiatrak przy obnizonych obrotach nie powoduje zadnych slyszalnych szumow a tylko wymusza lekki ruch powietrza. wielokrotnie stosowalem to przy roznych wzmacniaczach gdzie obudowa uniemozliwiala zastosowanie wiekszego radiatora. skrecalem pr`ke az przestawalem slyszec wentylator a i tak dosc mnocno dalo sie odczuc ruch powietrza.

[adigrzelczak]

Jak zamontuję go poziomo z wentylatorem wychodzącym na tył wzmacniacza to raczej powinno być ok? Ciekawe czy na jednym pojdzie:-D

[andrejos1]

umiesc jakies zdjecie bo z opisu twojego trudno wywnioskowac jak chcesz to umiescic.

[adigrzelczak]

Jestem w pracy teraz wiec nie umieszcze. Chcę go zamocować na leżąco prostopadle do tylnej płyty wzmacniacza. Dokładnie bedzie przechodził przez środek obudowy

[adigrzelczak]

Zrobie coś takiego. Która koncepcja lepsza?

[adigrzelczak]

.
