Klon Marantz 2238

[speaker_557]

Witam wszystkim forumowiczów :) Kiedyś tam, jakieś 1.5 roku temu miałem okazję gościć w swoim warsztacie Marantz'a 2238 do naprawy, i nie ukrywam, że po naprawie dosyć długi czas odsłuchiwałem go, krótko mówiąc byłem bardzo zaskoczony jakością tego wzmaka. Wtedy właśnie postanowiłem że wykonam jego kopie, tj. przedwzmacnaicza z regulacją tonów oraz samą końcówkę, i złoże w całość. Jednak chyba zbyt się pospieszyłem z całym projektem, i kiedy wszedł w fazę realizacji dotarło do mnie że nie mam pojęcia jakie zamienniki wstawić diod które były na schemacie. Ogólnie są dziwnie oznaczone i w internecie albo nie ma informacji o nich albo są jakieś znikome. Stąd pytanie czy ktoś się orientuje w tych oznaczeniach? Mowa tu o termistorze STD-04, i diodach/warystorach o oznaczeniach MV-13, W06B, 1S2472, STV-3H. Płytkę do owej końcówki zaprojektowałem, wytrawiłem, polutowałem, jednak bez rozwikłania tych elementów nic z tego nie będzie, wszystkie te diody na początku zamieniłem na zwykłe prostownicze, lecz układ nie działaś jak powinien, napięcia nie rozkładały się prawidłowo, dźwięk jakiś był na wyjściu, ale charczący, taki jakby były spalone końcówki i głośnik działał na samych sterujących. Zamieszczam schemat wzmaka, oryginalny i przerysowany do Eagle'a oraz zaprojektowaną płytkę, jak uda mi się odpalić tego wzmaka zamieszczę całą dokumentację tak żeby każdy mógł go sobie poskładać we własnym zakresie :> Dziękuje z góry za każdą pomoc.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Proponuje użyć multisima, może to nie jest doskonały symulator i na pewno w bibliotekach nie ma egzotycznych lub starych elementów, ale coś tam pokaże.

[JarekC]

Witam,



Dioda MV-13 po podwójna dioda, brak karty katalogowej, można ją zastąpić dwoma diodami 1N4148 połączonymi szeregowo lub starą polską diodą BAP811

Diody należy tak dobrać aby spadek napięć w obydwu kanałach był taki sam.



Diodę 1S2472 można zastąpić BAW62, BAX95, 1N4148

Karta katalogowa tutaj:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





STV-3H to potrójna dioda można ją zastąpić trzema diodami 1N4148 (lub 1N914)połączonymi szeregowo, dobrze byłoby je zaleć razem żywicą epoxydową.

gdyż dioda ta pracuje w układzie stabilizacji temperaturowej wzmacniacza.

Diody trzeba dobrać tak aby miały łącznie spadek 1.6-1.8V przy 7mA



W06B inaczej 1S2589 to dioda sygnałowa 0.75A 100V, możesz ją spróbować zastąpić 1n4002

Tutaj karta katalogowa:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



To wszystko do znalezienia w internacie w ciągu 10 minut.



Pozdrawiam

JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[speaker_557]

Dodałem do układu wszystkie elementy które Pan zalecał, jednak dalej jest problem, na tranzystorach H701 H703 napięcia są prawidłowe, jednak na kolektorze tranzystora H707 zamiast 1.86V pojawia się -11V co za tym idzie dalsze tranzystory są sterowane nieprawidłowo, tj. kolektory H709/711 mają nierówne napięcia. Na oscyloskopie na wyjściu obserwowana amplituda 1kHz jest przenoszona ładnie, dopóki sygnał wejściowy nie jest za duży, wtedy jest obcinana od dołu i góry, a niestety tak cicho to się muzyki słuchać nie da :P Offset na wyjściu w granicach 200mV.

[speaker_557]

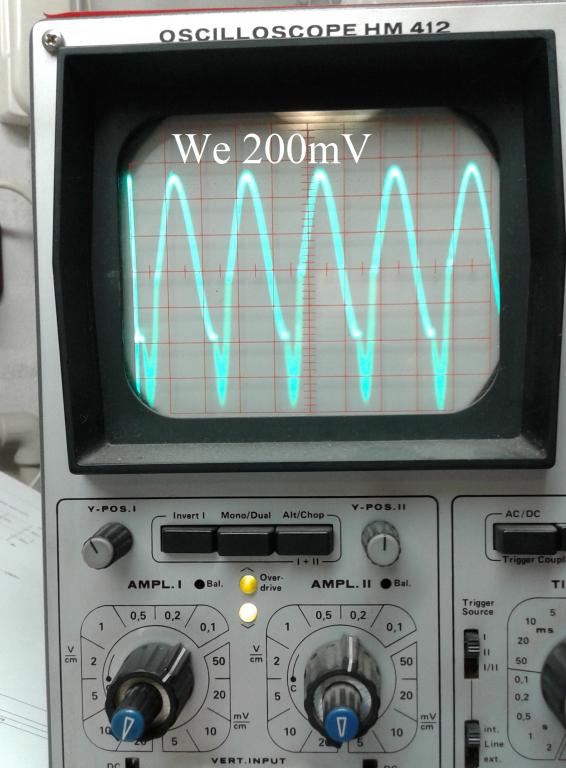

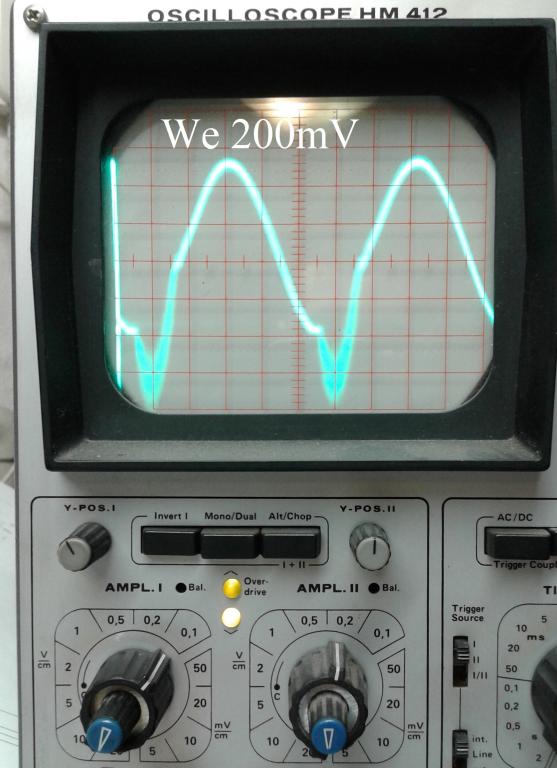

Przebieg sinus 1kHz na wyjściu z obciążeniem 8 Ohm

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[andrejos1]

wygląda tak jak by się wzbudzał na szczycie sinusoidy, masz na wyjściu zobla?

[speaker_557]

Niestety nie wiem co to jest zobel

[andrejos1]

taki rezystor i kondensator na wyjściu wzmacniacza (pomiędzy wyjściem a masą - szregowo o wartości około 10R i 100-220nF)

[speaker_557]

jest 10R i 0.1u, według oryginalnego projektu

[andrejos1]

obciążenie masz rezystancyjne czy używasz głośnika?

[speaker_557]

głośnik, tutaj ewidentnie są złe napięcia tranzystorów, na początku jest schemat całego układu, który szczerze mówiąc nie za bardzo rozumiem ;p ale te napięcia się nie pokrywają z rzeczywistością
