Raspberry Pi (Malinka) z DACiem - HiFi - swietny odtwarzacz sieciowy

[Piotr Zalewa]

Nie chce sie skalibrowac

Nie chce odpalić?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

PIN NO. SYMBOL DESCRIPTION

1, 17 3.3V Power positive (3.3V power input)

2, 4 5V Power positive (5V power input)

6, 9, 14, 20, 25 GND Ground



wynika z tego, że te piny odpowiadają za zasilanie, gdy ekran podłączy się bezpośrednio do rPi (czego nie chcemy, bo GPIO służy do podpięcia DACa).



Zakładam, że należy połączyć zasilanie z rPi z pominięciem USB i można już się bawić w dodawanie oporników :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[awietek]

Nie chce odpalić?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

PIN NO. SYMBOL DESCRIPTION

1, 17 3.3V Power positive (3.3V power input)

2, 4 5V Power positive (5V power input)

6, 9, 14, 20, 25 GND Ground



wynika z tego, że te piny odpowiadają za zasilanie, gdy ekran podłączy się bezpośrednio do rPi (czego nie chcemy, bo GPIO służy do podpięcia DACa).



Zakładam, że należy połączyć zasilanie z rPi z pominięciem USB i można już się bawić w dodawanie oporników :)

Piotrze ja mam zasilanie podpiete bezposrednio z transformatora - USB uzywam do sterowania touch i tutaj zdaje sie jest poblem.

Wczoraj zainstalowalem te okrojone sterowniki z tutorialu do ktorego linka zapostowalem - efekt jest taki ze cos tam dziala ale kompletnie bezladnie - czasem cos sie otworzy przy dotykaniu - mysle ze to kwesita kalibracji. Wiec zaczalem kalibracje ale to wygladalo tak ze moglem popawnie wybrac 2 czasem 3 krzyzyki i kalibacja sie restartowala podajac komunikat ze mis touch detected no i w kolko macieju...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) )#Screen_touch_calibration

Jasnosci jeszcze nie probowalem...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 28 Października 2015 przez awietek

[kiku1]

To i ja się pochwalę, potrzebowałem coś cichego do odtwarzania stacji radiowych

Volumio + Radio-Tron

Sterowanie z tableta i z ekranu dotykowego.

Teraz jeszcze jakiś DAC i pudełko.

Niestety malina ver.1 trochę się dławi.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 28 Października 2015 przez kiku1

[dolphin123]

kiku opisz proszę poszczególne elementy. Volumio też sterujesz dotykowym panelem?

[kiku1]

Zamiast standardowej strony volumio wyświetla mi sie to co widać na foto, natomiast na tablecie mam apke Volumio. Steruję i tabletu i z dotyku ale trochę w okrojony sposób z racji funkcjonalności nakładki.



Trochę się na główkowałem zanim to ogarnąłem ponieważ wiekszość gotowców jest na ekran 3,5"



Zostało mi trochę do ogarnięcia, najważniejsze uruchomić wi-fi bo teraz mam po kablu.



Główne elementy to Volumio Sterowniki do ekranu Adafruit, Radio-Tron, Python-pygame.

[Piotr Zalewa]

Teraz jeszcze jakiś DAC

Tu spodziewam się problemów. Video puszczasz po GPIO?

[kiku1]

Tak, z tego co wiem GPIO jest konfigurowalne a ekran nie wykorzystuje wszystkich pinów. Zresztą zaczne się martwic jak już będę miał w rękach DAC.

Edytowane 28 Października 2015 przez kiku1

[awietek]

Tak, z tego co wiem GPIO jest konfigurowalne a ekran nie wykorzystuje wszystkich pinów. Zresztą zaczne się martwic jak już będę miał w rękach DAC.

Zycze powodzenia i 3mam kciuki ale obawiam sie ze latwo nie bedzie... troche googlowalem na ten temat i geneealnie jest lipa jesli chodzi o uklad Malina+DAC GPIO+lcd GPIO...

[kwasior21]

To ja troche z innej beczki. Probowal ktos zainstalowac 2 rozne systemy na jednej karcie sd? Tak np. zeby byla mozliwosci po wlaczeniu rzadzenia wyboru openelec albo volumio?

[johnyvonmises]

Używa ktoś z was raspberry pi do odtwarzania filmów z audio DD5.1 w jakości 1080p mkv i m2ts formaty? jak się sprawuje malinka z takimi formatami?

jak z audio podłączonym do amplitunera? nie ma problemu z dekodowaniem audio zakodowanego w plikach?

[kiku1]

To ja troche z innej beczki. Probowal ktos zainstalowac 2 rozne systemy na jednej karcie sd? Tak np. zeby byla mozliwosci po wlaczeniu rzadzenia wyboru openelec albo volumio?

Wydaje mi się że nie musisz instalować 2 systemów. Zainstaluj czystego rasbiana i doinstaluj kodi i volumio

[Piotr Zalewa]

doinstaluj kodi i volumio

mozna "tak sobie" doinstalować volumio?

[awietek]

mozna "tak sobie" doinstalować volumio?

Interfejs graficzny w sensie :) tak jak tu np:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kiku1]

tu jest jak instalować

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

chociaż wolałbym do gotowego volumio doinstalować kodi



Zreszta zanim zainstalowałem Tron-radio korzystałem z LXDE i midori, miałem na touchpanelu wyświetloną stronę z volumio ale były problemy ze skalowaniem dlatego zrezygnowałem

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Jacek70]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

A to zaskoczony jestem. Jednak linux daje multum możliwości, trzeba tylko go dobrze poznać...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 28 Października 2015 przez Jacek70

[kiku1]

Może na 5" albo 7" było by OK





Problem jest w połapaniu się w gąszczu repozytoriów, co do czego, itd. dlatego lepiej pobrać dystrybucję z volumio rozszerzyć partycję na całą kartę i doinstalować co potrzeba.

[kwasior21]

Albo uzyc berryboot i zainstalowac ile sie chce systemow. Po odpaleniu mozna wybrac domyslny. Teraz doczytalem. Ciekawe jak ze stabilnoscia i czy cec dziala .... fajnie byloby obslugiwac od startu pilotem od tv. Openelec do filmow a volumio do audio .... jestem zdumiony jakie mozliwosci daje to malenstwo, ze o wsparciu juz nie wspomne bo jest przeogromne.....za male pieniadze mozna zrobic machine do audio i filmow a to dopiero poczatek ......

[awietek]

Albo uzyc berryboot i zainstalowac ile sie chce systemow. Po odpaleniu mozna wybrac domyslny. Teraz doczytalem. Ciekawe jak ze stabilnoscia i czy cec dziala .... fajnie byloby obslugiwac od startu pilotem od tv. Openelec do filmow a volumio do audio .... jestem zdumiony jakie mozliwosci daje to malenstwo, ze o wsparciu juz nie wspomne bo jest przeogromne.....za male pieniadze mozna zrobic machine do audio i filmow a to dopiero poczatek ......

Ale wielu woli wydawac grube tysiace na cos co w istocie jest takim mikrokomputerkiem tylko zamknietym w jakiejs "pieknej" obudowie :)

[Piotr Zalewa]

Interfejs graficzny

Super

do gotowego volumio doinstalować kodi

Można Volumio doinstalować do kodi. To dosc proste powinno byc. I chyba tak właśnie zrobię. Nie wiem tylko czy to pozwoli na spotify - jeśli tak to bingo.

Edytowane 29 Października 2015 przez Piotr Zalewa

[kiku1]

Volumio obsługuje spotify. Ja osobiście instalował bym w druga stronę czyli Kodi na Volumio.

[Piotr Zalewa]

Dlatego, że OSMC ma wbudowany display wolalbym zacząć od tej strony... Ale chętnie zobaczę jak pójdzie w drugą

[kiku1]

Może Ci się przyda

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



albo to

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Jacek70]

Dlatego, że OSMC ma wbudowany display wolalbym zacząć od tej strony... Ale chętnie zobaczę jak pójdzie w drugą

Wyczytałem, że w App Store OSMC ma być dodane Volumio

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



czekamy ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotr Zalewa]

Jeszcze to (osmc na 800x480), infrared, potem konfiguracja makey makey, i w domu chyba

[tribon]

Hej,

Jakiś czas temu pisałem o próbie podłączenia maliny prosto do zewnętrznego DAC za pomocą i2s (pomijając USB). Dziś wykonałem potrzebny kabel i gra. Użyłem moOde i ustawienia i2s "general". Od pierwszego kopa wystartowało. PCM działa ale DSD nie. Może coś trzeba poprzestawiać w opcjach...

[kwasior21]

Moglbys wklaic jakies foto kabelka oraz podlaczenia? Czy takie cudo zalatwiloby sprawe kupna hifiberry digi+?



Pozdrawiam.

[tribon]

Jeśli masz wejście i2s w DAC to pewnie tak.

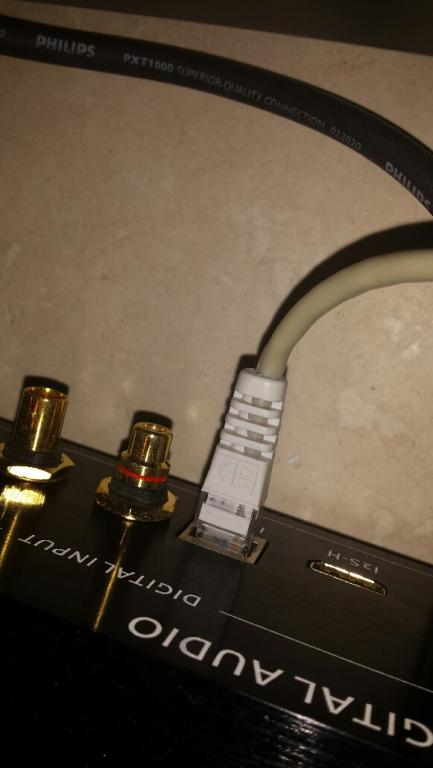

Użyłem skrętkę CAT5. Kabel ma 20cm. Po stronie maliny zacisnąłem goldpiny. Wolne przewody idą do GND na GPIO (wykorzystałem wolne piny na GPIO aby nie zaciskać kilku przewodów do jednego goldpina).



Poniżej zdjęcia.

Mało estetycznie ale chciałem wypróbować czy to działa i czy można pominąć interfejs USB.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 29 Października 2015 przez tribon

[merk]

Mało estetycznie ale chciałem wypróbować czy to działa i czy można pominąć interfejs USB.



I jak wypada porównanie I2S vs USB? Jest jakaś znacząca różnica?

[awietek]

no to u mnie sukces :) touch dziala i Volumio tez :) i muzyka gra ;D

[tribon]

I jak wypada porównanie I2S vs USB? Jest jakaś znacząca różnica?



Było bardzo OK ale projekt na chwilę zarzuciłem . Nie wiem dlaczego niektóre kawałki były całkiem zaszumione (pojawiały się błędy przesyłu, kodowania?). Ledwo było słychać muzykę gdzieś w tle. Na początku myślałem, że chodzi o próbkowanie ale nie. Dotyczyło to zarówno 44kHz jak i 192kHz. Duża cześć plików tak "grała" i zawsze te same. Z kolei inne wielokrotnie odtwarzane grały perfekt. W amanero można ustawić przesył DSD lub PCM ale to nic nie zmieniło.



Temat do dalszej pracy. Niemniej zachęcam do prób.

Jeśli się ktoś chce pobawić przygotowałem plik ze szczegółami. Dotyczy LKS DAC ale przyda się również do innych. Oczywiście nie biorę odpowiedzialności za jakiekolwiek szkody...
