Magnetofon.

[sale uu]

moze by osobny watek stworzyc na ten temat? Tez mam ciekawa korespondencje z jednym sprzedawca. Mniej chamska ale za to ubaw mialem niezly.

[nikx]

Ja kiedyś pytałem o kilka szczegółów dotyczących wystawionego decka na allegro, niestety wyslałem zapytania z konta żony - szkoda, że tego maila nie mam - co też w opisie sprzedający napisał - kłamstwo, oszustwo i prostactwo. Gdy mu zwróciłem uwagę, że delikatnie mija się z prawdą w całym pisie sprzętu - zwyzywał mnie (mysląc, że jestem kobietą) od głupich bab itp, części innych obraz nie zacytuje.

Powiem szczerze, że ostatno tym się nie przejmuję mijam takich cwaniaków - ale szkoda mi tych ludzi, którzy są w ten sposób naciągani...

[nikx]

A tak troszkę z innej beczki - znów cholera, troszkę dzięki forum, wykreowaliśmy "ceny" na deck allegrowe. Po okresie spokoju i normalnych cen znów nastąpiło wariactwo totalne ... poczekamy zobaczymy. Zresztą podobna jazda zaczyna robić się w tunerach ....

[nikx]

>>> sale a tu to samo z innej sreony :)

[manix]

...właśnie dotarł do mnie Pionek 737 mk2, nie będę się na razie rozpisywał skąd i od kogo, ale już po pierwszych oględzinach i uruchomieniu jest pare dość istotnych mankamentów.

[manix]

...jednym słowem - trzeba mieć jednak trochę szczęścia ,żeby kupić coś naprawdę dobrego z drugiej ręki w dodatku "na odległość" czyli przez internet

[mzawek]

ten pioneer 737 lichy jest troche.Bardzo ciekawe jak sie sprawuje ten akai co kupiłes ....

[manix]

Akaja jeszcze nie mam, powinien być u mnie jutro.

A dla czego uważasz,że ten model Pionka jest lichy?

...ma opinię przecież dość udanego.

[mzawek]

Miałem 737 ale bez tajemniczego dopisku mkII.Był to deck dzieki któremu zacząłem interesowac sie CC.Kolega kupił go za 130 zł na allegro.Swego czasu jego mankamentem było ze raz grał a raz nie....jedna tasma (wtyk dokładnie) była cos sponiewierana.W sumie ładny i dobry ale np stare onkyo integra od razu mi bardziej przypasowały.nagrałem kilka kaset na nim i dzwiek nie miał nalezytego wypełnienia i wagi.Gdzie mu np.do rozpadajacego sie dual c820....

Oczywiscie ten MKII moze byc lepszy ( watpliwe,jako ze pewnie chodzi o banialuki w prospekcie o plastrach miodu i inne jak to u Pioneera).No ale za 28 zł to sie opłaca...

[mzawek]

Juz o jakosci takie decka jak braun c2 nie wspomnę oczywiscie....Pioneer błyszczy i ładnie wyglada ale taki prawie 30 letni braun je go na sniadanie.C2 pracuje po kilka godzin dziennie i jedynie trzeba głowice przeczyscic i kasete demagnetyzujaca wsadzic co 3,4 dni.bardzo mnie zastanawia jak co niektórzy nie uzywaja demagnetyzerów i zachwycaja sie dzwiekiem( w sumie sa głowice nie wymagajace tego -stare onkyo)

[mzawek]

Z tego co pamietam ten 737 nie mulił dzwieku i nie ocieplał jakos specjalnie.No ale HXPro niestety.Ty masz wyłaczalne...?

[manix]

nie, nie , to nie ja kupiłem za 28 zł :-) ...ja dałem stówkę.

Co do dźwięku, po pierwszych nagraniach, śmię twierdzić,że jet właśnie jak to nazwałeś "rozpasany" i należycie "wypełniony".Takie są przynajmniej moje pierwsze wrażnia.

[mzawek]

Hehehe ,u kazdego kazdy sprzet gra inaczej....Jesli jest wszystko ok to tylko gratulowac ,ja juz jestem troche ostrozniejszy w ocenach niz dawniej....Nie mysle ze japonce wszystko złom i deutsche i inne OK.Mnie bardzo ciekawi ten twój nowy akai ,piekne koła napedzajace rolki -byle tylko nie było jak w dualach pieknie grajacych a plastiki szlag trafia. ,cholera.ale juz jedzie do mnie c830 niby idealny ..hehehe:-)

[mzawek]

jedynym sprzetem który moge zbluzgac i oczerniac bez wyrzutów sumienia jest duplikator JVC vhs hifi uzywany jako magnetofon....:-)

[manix]

:-)) a no widzisz , u mnie ten JVC akurat spisuje się bardzo dobrze i jestem z niego zadowolny

ale o nim to już nie ten wątek ;-)

[ASURA]

mzawek, 9 Maj 2007, 13:41

Fakt do końca życia nie odpuścisz sobie tak głupio wydanych 70 zł powiedz że jeszcze frajer z Ciebie i zażycz sobie zebyśmy tak Ciebie nazywali i do Ciebie tak się odzywali a wszystko bedzie OK

[mzawek]

gdyby wszyscy lubili to samo byłoby nieszczescie jak cholera....Mój JVC jest 100% sprawny i lezy w piwnicy .Moze kiedys ktos go odkopie i zrobi sobie kopie z jakiegos holograficznego zapisu.No ale mechanika tego JVC to mistrzostwo swiata .szkoda ze kaseciaki tak nie maja w srodku pieknie.

[artPaw]

odkupię VHS jak działa

gdzie podjechać

[mzawek]

Rafaell

Ja tu nikogo nie obrazam i słowa FRAJER nie uzywam w stosunku do innych.Masz opcje ignoruj jak masz problemy jakies.

[mzawek]

Bródno

Moze byc w piatek

[ASURA]

mzawek, 9 Maj 2007, 13:54

Widzisz- ja Cię nie obraziłem a, sam się obrażasz dając powód do podśmiewajek .Czy ty naprawdę jesteś taką kutwą na jaką się robisz ,nie wierzę chybabyś był w stanie kolegom jedno piwko postawić na zgodę ?

[GSG]

Moze ktos wie gdzie mozna dostac glowice do TASCAMA 122MKII, odtwarza bardzo dobrze, ale przy nagrywaniu stlumione sa wysokie tony.Sprzet pracowal od nowosci w BBC, i naprawde jest ok.Glowica jest troche inna mocowana na 3 sruby, w tym 2 dolna i gorna prawa jest do regulacji skosu.Pozdrawiam maniakow, moja kolekcja to Harman CD491, BANG & OLUFSEN BEOCORD 8002 i 8000 (rewelacja), Kenwood KX 7060S, Technisc AZ6-slabo, AIWA 810 i JVC z lat 70-cos trzeszczy w nim ale gra bardzo analogowo.

[Marek-41]

Może jeszcze nie upadaj na duchu.Piszesz,że odtwarza dobrze,więc sprawdz jeszcze generator prądu podkładu,może tam jest problem.Wymiane głowicy zostawił bym na koniec,jak odpadną inne wyjscia.Powodzenia.

[artPaw]

mzawek



Przeczytałem właśnie twoje wpisy w temacie ERA JVC, i rezygnuję bo miałeś z nim same ciężkie chwile, których nie miał np. Jacekk011 z Legnicy.

Niech leży w piwnicy dalej, poszukam lepszego egzemplarza.

arturo

[Korwin]

Witam

Melduję się ponieważ jestem w tem temacie najbardziej pojebany poprostu kocham ten sprzęt i oprócz UHER-ów CR- świata za nim nie widzę

Pozdrawiam

Zbyszek.

PS Moje dwa nie trzeszczą, nie pierdzą, nie śmierdzą a daję im do zeżarcia czasami taśmy wyjątkowo podłe./

[nikx]

>>> mzawek, 737MkII ma HXPro niestety na stałe, chyba, ze ktoś sobie wyłącznik dolutuje :)

Co do dźwięku - gusta nie podlegają dyskusji - porównując go do mego AKAI'a GX67 - Pioneer jest znacznie bardziej agresywny i robi "ścianę dźwięku" co sprawia pozytywne pierwsze wrażnie - do muzyki rockowej i dynamicznej bardzo mi pasuje. Natomiast AKAI jest bardziej poukładane i szczegółowe - na nim słucham Kate Bush :) wraz z jej wszystkim smaczkami i niuansami.

Spędziłem trochę czasu na kręceniem kalibracją i doborem kaset do 737 i opanowałem TDK SA i SA-X oraz MA, spisują się na nim bardzo przyzwoicie.

Mogę też być trochę nieobiektywny bo miałem i mam sporo Pioneerów i przyzwyczaiłem się do ich brzmienia.

Ostatnio tak właśnie słuchałem go i radość mnie rozpierała ile można wyciągnąć z zainwestowanych 28 zł ;)



Jedyne co mnie w nocy denerwuje to bardzo jasny i duży wyświelacz bez możliwości wyłaczenia ...

[dudivan]

CIEKAWOSTKA I TO WIELKA!



Czytam dyskusję o dawnym sprzęcie polskiej produkcji (

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ) a tam forumowicz Numix pisze tak:



"Odnosnie konstrukcji trzygłowicowych z dual capstanem (dwa walki) to było ich kilka , w większości prototypów ale były i takie które gdzies tam się pojawiały ale za......gigantyczne pieniadze jak na owe czasy. Jednym z takich rodzynków był MS-5020SD , był to chyba najlepszy "polski" deck trzygłowicowy , ale czy tak naprawdę był polski ??? zapewne nie !. Historia tej konstrukcji sięga roku 1979, kiedy usilnie szukano kasetowej konstrukcji do hitowego i koszmarnie drogiego zestawu ZM-5000 , próbowano różnych sposobów z wykorzystaniem konstrukcji mechanicznej M-601SD włącznie ale elektronika była raczej kiepska , więc szukano dalej , owocem tych poszukiwań była współpraca (krótka) z austriacką firmą EUMIG i wykorzystanie (licencyjne) jednego z ich modelu, choć praktycznie nie była to produkcja lecz skladanie z powierzonych materiałów gotowego produktu. Tak narodził się MS-5020SD."



"Historia modelu MS-5020D , sięga roku 1979 kiedy to nawiązano krótką jak się okazało (a szkoda) współpracę z Austriacką firmą EUMIG AG. Ale zacznijmy od początku , kiedy podjęto decyzję o rozpoczęciu prac nad zestawem wieżowym wysokiej klasy o symbolu ZM-5000 (co ciekawe po wieżach ZM-6000 i ZM-7000) , zastanawiano się nad skonstruowaniem magnetofonu kasetowego klasy Hi Fi w zupełnie innej koncepcji niż znane już konstrukcje M-601 , 6020 , czy MSH-101 . Plany były ambitne ale jak to w tamtych czasach bywało pomysły były świetne ale czas potrzebny do zatwierdzenia projektów przez dyrektorów zjednoczenia był wiecznością. Postanowiono poszukać kooperantów poza państwami RWPG , a to z kolei nie za bardzo podobało się ówczesnym władzom PRL (bo niosło za sobą ryzyko oburzenia ze strony „przyjaciół” z ZSRR). Jakimś cudem dwóch facetów z „różnych” światów nawiązało kontakt podczas MTP w Poznaniu. Byli to mgr. Inż. Bogdan Solczak (Unitra OBR) oraz Wilhelm Reintz (Eumig AG). Początkowo była to współpraca szczątkowa ale z czasem zaczęła się rozwijać. Po zapoznaniu się z ofertą EUMIG-a polscy inżynierowie doszli do wniosku że nie są w stanie skonstruować urządzenia podobnego do modelu Eumig FL-1000 , dlaczego ? , da tego że wykorzystane w jego konstrukcji elementy półprzewodnikowe (głównie mikroprocesor firmy MOSTEK model MK-3870) objęte były „przez kraje zachodu” zakazem importu na „wschód” (embargo COCOM). Krótko ujmując , łatwiej było sprowadzić gotowe moduły decka z austrii (przez Jugosławię) niż próbować przemycać pojedyncze elementy. Dodatkowo wiele problemów nastarczał ówczesny park maszynowy w OBR a w zasadzie jego brak , który był niezbędny do wykonywania bardzo precyzyjnych elementów. Tak więc ostatecznie sprowadzono produkcje do składania gotowych modułów w całość. W sumie wyprodukowano „poskładano” w OBRESPU około 120 egzemplarzy , później następowały trudności ze zdobyciem „dewiz” na zakup elementów i wielokrotnie produkcja była wstrzymywana.



Dodać należy że owe czasy to jak pamiętamy początek kryzysu gospodarczego w PRL gdzie trudno było normalnie kupić cukier (na kartki) a co dopiero myśleć o koszmarnie drogim zestawie ZM-5000. Jako ciekawostkę należy dodać że cały zestaw ZM-5000 w najprostszej wersji kosztował tyle co samochód Fiat 125p. Zakończenie produkcji MS-5020D nastąpiło z chwilą wprowadzenia w PRL stanu wojennego , po którego zniesieniu do współpracy z EUMIG już nie powrócono. Jednakże pomimo wielu lat które upłynęły od pierwszego spotkania inżynierów dwu firm , inżynierowie Solczak i Reintz , utrzymują kontakt towarzyski do dnia dzisiejszego.

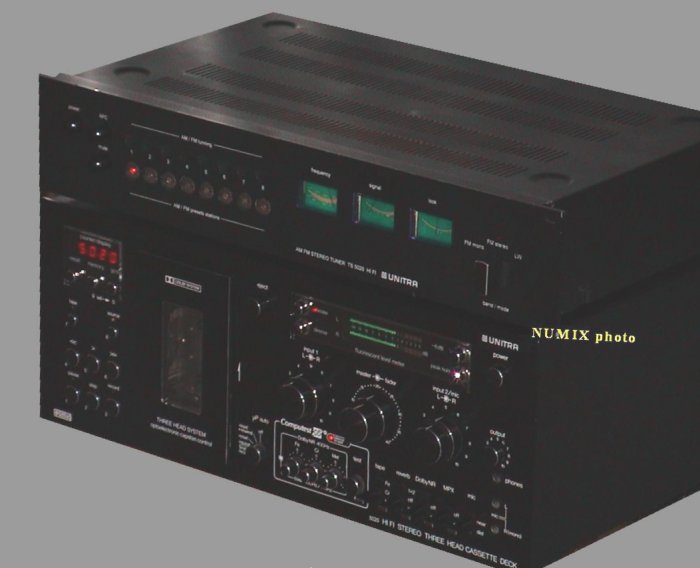

Poprzestańmy zatem na historii i przejdźmy do opisu magnetofonu MS-5020D , którego protoplastom w prostej linii był magnetofon EUMIG FL-1000uP / D.

Warto dodać że magnetofon ten w roku 1979 zdobył na wystawie CES (Consumer Electronics Show) w Chicago , nagrodę za design i pomysł inżynierski (Award for Design and Engineering).

Jak widać zarówno FL-1000 jak i MS-5020 były w owym czasie „bombą” techniczną i w porównaniu z deckami np. Pioneer czy Nakamichi nie było się czego wstydzić.



Magnetofon jest dosyć dużym i ciężkim urządzeniem , jego wymiary to 17cm wys. x 48cm szer. x 33cm głębokości , waga to 15kg. W wersji budowanej w Polsce , magnetofony były standardowo wyposażone w układ redukcji szumu Dolby B , niemniej oryginalne FL-1000uP były budowane zarówno z układem Dolby jak i układem High Com , takim niemieckim odpowiednikiem Dolby-ego.

MS-5020D (FL-1000uP) posiada bardzo czytelną przednią płytę z ergonomicznie rozmieszczonymi regulatorami , z lewej strony umieszczono sekcje sterującą funkcjami pracy magnetofonu czyli klawisze membranowe funkcji start , stop , pauza , przewijanie , zapis , które jednocześnie pełnia funkcję klawiatury numerycznej bloku programacji. Nad nimi góruje 4 sekcyjny wyświetlacz cyfrowy licznika przesuwu taśmy i programatora. Programator ten umożliwia wyświetlenie wcześniej zaprogramowanej wartości liczbowej tego fragmentu taśmy którą chcemy odszukać. Dodatkowo umieszczono również obrotowy przełącznik stałych funkcji logicznych które umożliwiają :



- przewijanie do początku taśmy po kasowaniu licznika do pozycji >0000<

- zerowanie ustawień programatora

- powtarzanie programu taśmy

- zapis z funkcją timera



Wszystkie te funkcje logiczne mechaniki , powierzono mikroprocesorowi MOSTEK MK-3870 , ale nie tylko te funkcje obsługuje procesor , MK-3870 dokonuje również pomiaru optymalnego dostrojenia prądu podkładu dla zastosowanych taśm. Funkcje te mieści blok przedniego panelu oznaczony jako „Computest” . Działanie tego bloku polega na manualnej regulacji (przez użytkownika) poziomu prądu podkładu niezależnie dla tonu 400Hz i 14kHz (potencjometry współosiowe) z jednoczesną obserwacją dwu diod LED , jeśli regulując te poziomy , obydwie diody się zapalą , wtedy prąd podkładu dla danej taśmy jest optymalny (funkcja balance scope). Kalibrację tych poziomów prądu podkładu możemy dokonać niezależnie dla taśm Fe , Cr i Metal , albowiem każda sekcja rodzaju taśmy posiada własny potencjometr.



Ciekawie przedstawia się też blok regulacyjny torów audio , deck wyposażono w zestaw wejść audio (umieszczonych z tyłu) które umożliwiają podłączenie :



- wejść liniowych stereo nr-1

- wejść liniowych stereo nr-2 , z jednoczesnym odłączeniem ich kiedy podłączone są wejścia mikrofonowe (na przedniej płycie).



Tutaj też znajdujemy dwa zestawy wyjść sygnałowych z czego jeden zestaw to wyjście o poziomie stałym a drugi o poziomie zmiennym regulowanym z przedniej płyty.



Taka ilość wejść umożliwia tworzenie miksu materiałów dźwiękowych pochodzących z tych wejść , stąd przednia płyta obejmuje niezależne współosiowe potencjometry dla regulacji czułości wejścia nr-1 , wejścia nr-2 / mic , oraz współosiowy potencjometr regulujący sumę tych sygnałów (miksu) oraz poziomu jego zapisu na taśmę.



Nad sekcją potencjometrów „miksera” znajduje się fluorescencyjny lampowy miernik VU , wspomagany czteroma wyłącznikami które umożliwiają włączenie lub wyłączenie funkcji :



- limitera

- ograniczenia jasności świecenia miernika (dimmer)

- tłumika sygnałowego –6dB

- przełącznika trybu pracy miernika VU / VU+peak (pamięć wartości szczytowych)



W prawym dolnym rogu przedniej płyty umieszczono przełączniki dźwigienkowe (znane ze wzmacniaczy serii WS-503 , WSH-205 czy tunerów TSH-113 itp.). Przełączniki realizują funkcje wyboru rodzaju taśmy (Fe , Cr , Me) , włączenia funkcji pogłosu , włączenia układu Dolby B , włączenia filtru MPX (wycina sygnał pilota stereo) , oraz przełącznika czułości mikrofonów.



Warto też przyjrzeć się układowi mechanicznemu decka , jest on osadzony na odlewanej ciśnieniowo konstrukcji bazowej , wyposażonej w teflonowe bazy łożysk , elastyczne zawieszenia silników napędowych które ku zdziwieniu wielu ludzi są miniaturowych rozmiarów , a są aż cztery w tym jeden do podnoszenia i opuszczania bloku podstawy trzech głowic i rolek dociskowych. Znajdują się tu aż cztery czujniki optoelektroniczne do kontroli prędkości (zliczanie impulsów) przesuwu taśmy. Interesujący jest też układ ładowania kasety zupełnie inaczej jak w tradycyjnym decku (patrz foto).



Reasumując , może trochę się rozpędziłem z tym opisem , ale myślę że taka konstrukcja zasługuje na nieco dłuższą wzmiankę , mam nadzieję że nikogo nie zanudziłem na śmierć.

Sam w życiu widziałem na własne oczy tylko cztery egzemplarze z napisem MS-5020D pod znakiem UNITRA z dopiskiem EUMIG licence , niemniej konstrukcje EUMIG-a FL-1000uP można gdzieniegdzie zobaczyć , ale rarytasem jest oczywiście MS-5020D. Tak się składa że jeden z „polskich” decków stoi u mnie i jeśli ktoś chce więcej fotek to niema sprawy.



Przy okazji chciałem bardzo podziękować Panu inżynierowi Solczakowi oraz Panu dyrektorowi Stawińskiemu (z byłego CTH) za udostępnienie materiałów historycznych CBR i CTH. Obecnie przygotowuje materiał o kwadrofonicznym kasetowcu z COBRESPU".



Fantastyczne, prawda?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marek-41]

Dudivan.Wielkie dzieki za to szczegółowe opracowanie.Dodaj moze jeszcze jakie parametry udało się uzyskać w tym urządzeniu i jakie elementy miały wejść do tej piekielnie drogiej jak na tamte czasy wieży.

[Marek-41]

Duduvan.Ciekawą informacje zdobyłeś.Jak nie zbieram magnetofonów kasetowych to w tym przypadku zrobił bym wyjątek.Bardzo mnie ciekawi ,czy parametrami to cudo tez nie odbiega od najlepszych ówczesnych konstrukcji.Tylko zapewne cena,jak sie już cos takiego pokaże ,też będzie zaporowa.

[dudivan]

Marku, niestety nie potrafię powiedzieć ni słowa więcej na temat tego magnetofonu! Wszystko to co przeczytałeś jest cytatem ze wypowiedzi Numixa zamieszczonej na elektroda.pl.
