Magnetofon.

[Filwoj]

Witam, czy ktoś może zrobić dla mnie dokładne zdjęcia wnętrza Onkyo TA-2570 ? Egzemplarz który zakupiłem ma chyba jakieś braki, a na pewno kilka przeciętych kabli. Myślę, że zdjęcia mogą mi wiele pomóc.

Wojtek

[Kasjel]

Filwoj- zrobię jutro, przy świetle dziennym.

[Gość V-savage]

discomaniac71, 12 Kwi 2010, 20:11

audiotone mial ten model.

[macrob]

>Panowie mial ktos JVC TD-V 711?



Ja mam, już z rok pogrywa :-)

[musiko]

A oto prosty, ale ładny myślę deck Blaupunkt XC-1400 i całkiem nieźle brzmiący :-)

Zna ktoś może parametry?Co oznacza "tajemniczy";-) napis "high-com"? :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[seniortelefono]

High Com to system redukcji szumów, stosowany i chyba wymyślony przez Telefunkena.

[Forecast88]

musiko, 12 Kwi 2010, 21:10



Przetestuj koniecznie ten HighCom, bo sam jestem ciekawy. To był rzeczywiście system redukcji szumów, opracowany przez Telefunkena i montowany w niewielu magnetofonach, głównie europejskich, ale także w Aiwie i Nakamichi. Specjaliści oceniali go jako wyjątkowo dobry, pod względem brzmienia przewyższający dbx i Dolby razem wzięte, przynajmniej w tamtych czasach. Przepadł z powodów ekonomicznych.



Więcej info tu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[musiko]

No właśnie jest problem z tym deckiem na dzień dzisiejszy uniemożliwiający sprawdzenie tego systemu

- deck z jakiegoś powodu nie nagrywa tj.nie zapala się diodka przy microswitchu i nie załącza się nagrywanie - zielonego pojęcia nie mam co to może być.



Dlaczego często w deckach uszkodzone jest właśnie nagrywanie?

[Forecast88]

Sprawdzałeś już styki tego dinksa sprawdzającego, czy klapka zabezpieczająca w kasecie nie jest wyłamana?

[musiko]

Jutro spojrzę - w jednym "stykowcu" jest podwójna dźwignia - czy jest kaseta i czy ma ząbek do nagrywania - wychodzą z niego trzy kable - i układ kabli jak na rysunku :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[musiko]

Szara linia to zworka - jakie kable mierzyć?

[Filwoj]

Kasjel, czekam na zdjęcia; im dłużej się przyglądam temu egzemplarzowi tym bardziej mi się wydaje, że był chyba dawcą albo przeszedł kilka reanimacji... Na razie naliczyłem 4 ucięte kabelki, jeden odkręcony kabel z masą, na płycie głównej miejsce prawdopodobnie po diodzie, cały blok mechanizmów z kieszenią kasety i silnikami niedokręcony - brak śrubek, dwie nieoryginalne gałki... MASAKRA !

Wojtek

[Filwoj]

Kilka zdjęć...

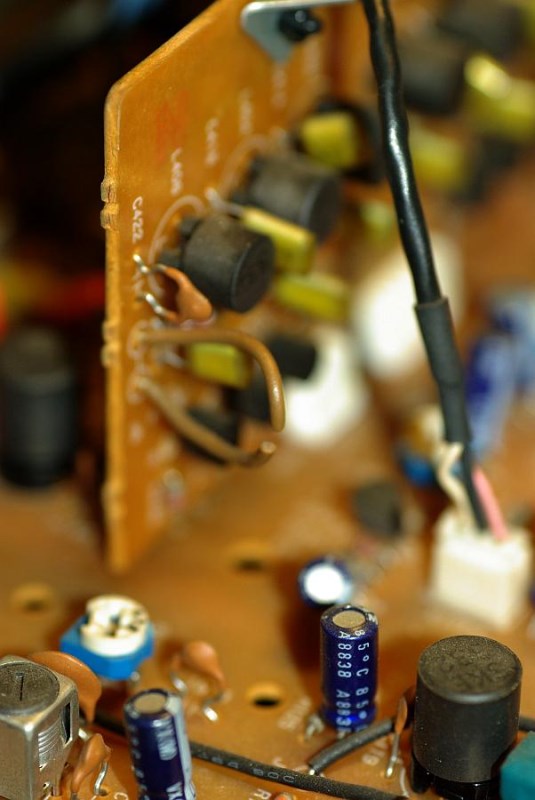

Na pierwszym przecięta pętelka (na płytce są dwie-obie przecięte), na drugim samotny kabelek masy a na trzecim miejsce gdzie coś było intensywnie lutowane...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Filwoj]

Dalsze:

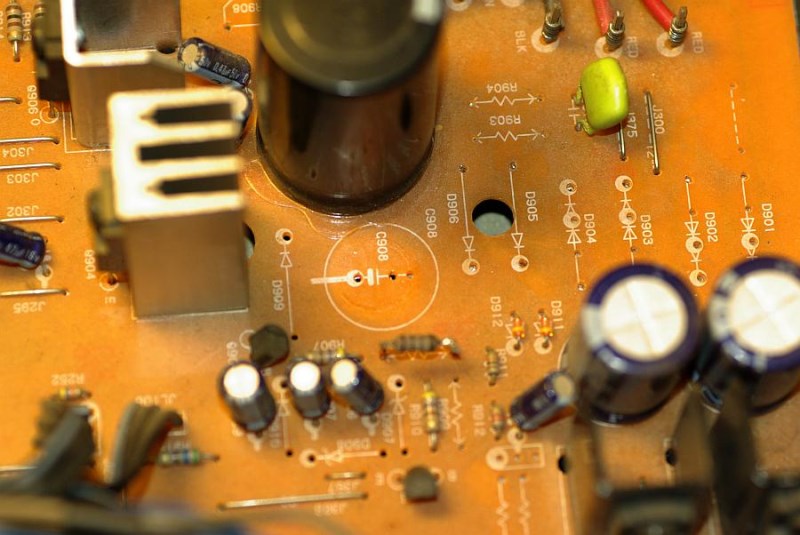

czwarte i piąte - jakby puste miejsca po czymś, ale może to dla innych modeli miejsca na elementy których ten model nie ma.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Filwoj]

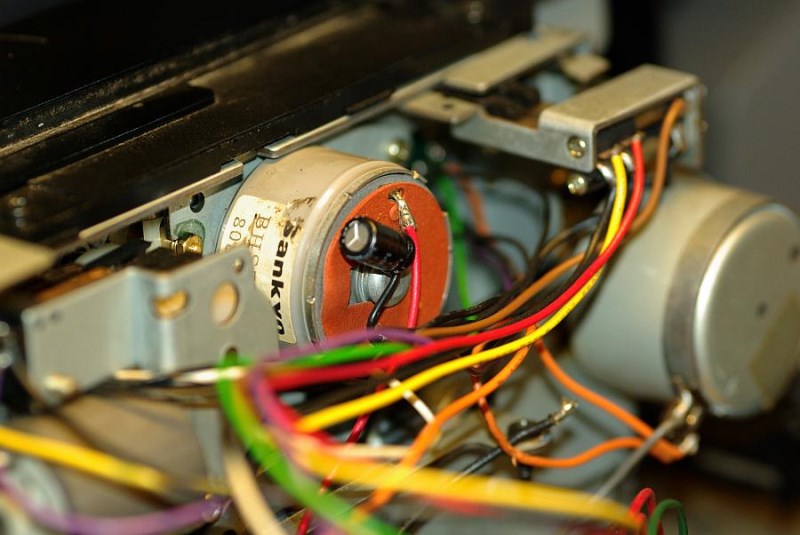

Czy ta pomarańczowa podkładka na silniku jest oryginalna ?

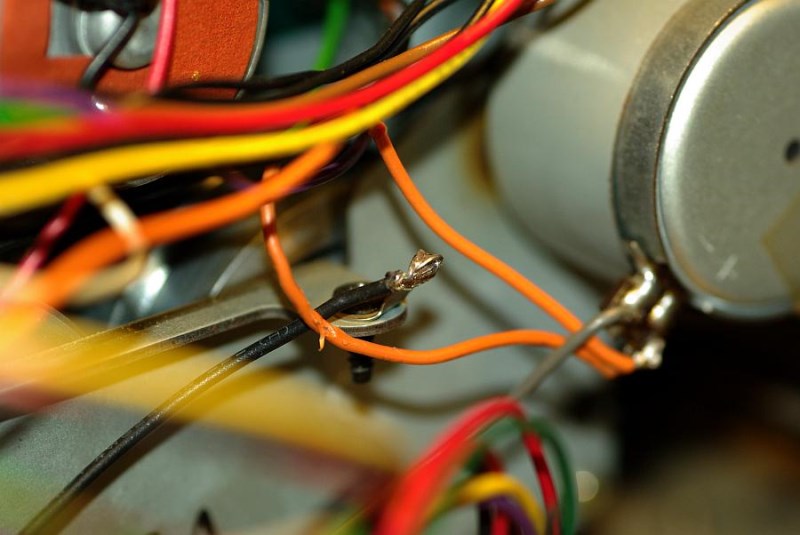

Na następnym widać, że coś było lutowane, a na ostatnim wg mnie silnik ma doprowadzony tylko jeden kabel - to chyba za mało ?!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Filwoj]

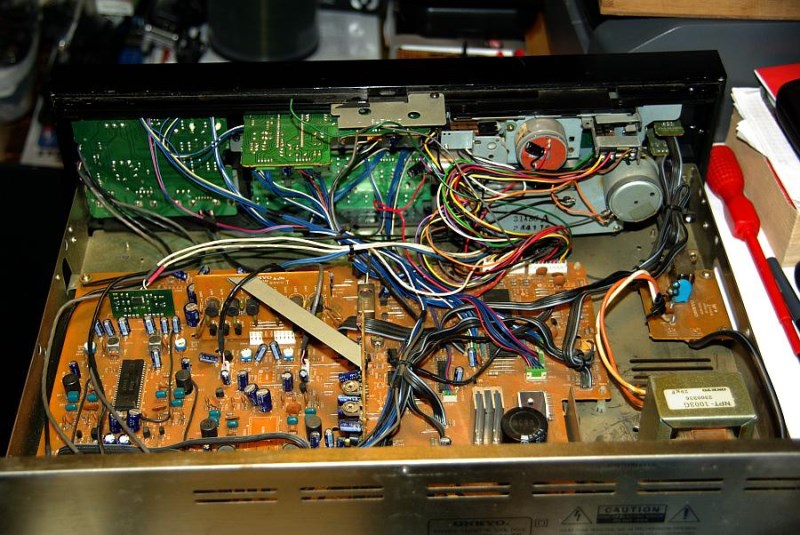

Jeszcze widok ogólny wnętrza z osamotnionymi kabelkami, wyglądają mi na zasilanie, może właśnie silnika ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Filwoj]

A tak wygląda oko w oko. Gałki zdjąłem bo są nieoryginalne.

Wojtek

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Forecast88]

wojteks, 10 Kwi 2010, 06:08

>Czy ktos ma lub mial doswiadczenia z tym deckiem?



Bardzo zacny magnetofon z systemem HighCom, jeden z najwyższych modeli Telefunkena:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





Aż żal, że tak mało bywa teraz doceniany:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MaciejLK]

musiko, 12 Kwi 2010, 21:50



>No właśnie jest problem z tym deckiem na dzień dzisiejszy uniemożliwiający sprawdzenie tego

>systemu

> - deck z jakiegoś powodu nie nagrywa tj.nie zapala się diodka przy microswitchu i nie załącza się

>nagrywanie - zielonego pojęcia nie mam co to może być.



A pomyślałeś o tym, żeby nacisnąć JEDNOCZEŚNIE, dwoma palcami, przyciski REC i PLAY albo REC i PAUSE?



Wszystkie starsze magnetofony mają takie zabezpieczenie przed przypadkowym skasowaniem taśmy - żeby uruchomić zapis trzeba wcisnąć DWA przyciski jednocześnie. Naciskanie samego Rec nic nie da!



Tzw. One touch record to pomysł dopiero z lat 80-tych, rozpowszechniony (niestety!) najczęściej w magnetofonach przenośnych, a w magnetofonach wieżowych przyjęty w takiej postaci, że naciśnięcie samego Rec uruchamiało tryb Rec-pause. Chyba jedyną firmą stosującą OTR w magnetofonach wieżowych ze sterowaniem elektronicznym był (niestety) Kenwood. To, moim zdaniem, idiotyczne "ułatwienie" obsługi, prowadzące często do przypadkowego skasowania taśmy. Rozwiązanie z wciskaniem dwóch przycisków było najpewniejsze.

[fotek]

Filwoj, 12 Kwi 2010, 23:37



>Dalsze:

>czwarte i piąte - jakby puste miejsca po czymś, ale może to dla innych modeli miejsca na elementy

>których ten model nie ma.



Na tych zdjęciach widzę, że brakuje układu CX20187 (dolby B/C). Na następnym zdjęciu brakuje kilku rezystorów i diod prostowniczych. Kabelki od silników to mały problem, na pewno ktoś wrzuci zdjęcie gdzie one mają być podłączone. Układy dolby można często znaleźć w jakichś innych deckach. Diody i rezystory to już pikuś. Pozostaje jeszcze nadzieja, że mikroprocesor jest i działa.

[musiko]

MaciejLK - jeżeli tak jest (sprawdzę po południu)to będzie miła niespodzianka(nie sprawdzałem w ten sposób) i kolejne zaskoczenie myśli technicznej ówczesnych konstruktorów, super !

[neomammut]

Pokiereszowany ten Onkyo, w życiu takiego syfu nie widziałem, no może w przypadku mojego FX600. Ale żadne kable tam nie latały. Brakujące elementy elektroniki, chyba był dawcą, ktoś nad nim intensywnie pracował......

[MaciejLK]

musiko, 13 Kwi 2010, 08:30



>MaciejLK - jeżeli tak jest (sprawdzę po południu)to będzie miła niespodzianka(nie sprawdzałem w ten

>sposób) i kolejne zaskoczenie myśli technicznej ówczesnych konstruktorów, super !



Eh, młode pokolenie... ;-)



To rozwiązanie pochodzi z dawnych magnetofonów, jeszcze z czasów przedkasetowych, gdy magnetofony miały sterowanie mechaniczne a nie elektroniczne. Jeden przycisk (Rec) włączał zapis, tzn. przełączał elektronikę z pracy w trybie odczytu na tryb zapisu, natomiast zupełnie inny przycisk, czasem w ogóle z tamtym niezwiązany mechanicznie, włączał przesuw taśmy (Play/Start). Żeby włączyć nagrywanie trzeba było wcisnąć te dwa przyciski jednocześnie. Często były one umieszczane całkiem daleko od siebie. Dobrym przykładem mogą być szpulowce na licencji Grundiga z serii ZK-120 - ZK-145 i ich późniejsze modyfikacje - przycisk po lewej stronie magnetofonu włączał zapis, a pokrętło po prawej włączało przesuw taśmy. Przycisk Zapis był o tyle związany mechanicznie z pokrętłem, że, o ile dobrze pamiętam, zaskakiwał tylko w pozycji pokrętła Pauza lub Start. Obsługa zapisu musiała zatem siłą rzeczy być dwuręczna. Pamiętam, że kolega, który miał taki magnetofon, złamał rękę, i nie mógł jedną ręką włączyć zapisu w magnetofonie! :-|

Podobnie było to rozwiązane w starych magnetofonach kasetowych ze sterowaniem mechanicznym.

Gdy pojawiło się sterowanie elektroniczne, konstruktorzy automatycznie przejęli dawny, "dwupalcowy" system włączania zapisu.

Dopiero później, na początku lat 80-tych, ktoś leniwy stwierdził, że użycie dwóch palców do włączenia zapisu wymaga zbyt wiele wysiłku (fizycznego albo intelektualnego ;-) ), i wymyślono nagrywanie jednoprzyciskowe, One Touch Recording, OTR, które zresztą z początku było bardzo silnie reklamowane jako nowinka i wielka zaleta magnetofonu. :-o

[Gość V-savage]

Filwoj, 12 Kwi 2010, 23:44

Mikroprocesor jest. Brakuje jak fotek zauwazyl uklad dolby i drobnicy.

A nakladki na potencjometry na zdjeciu tez sa nieoryginalne.

[neomammut]

W K730ES trzeba najpierw nacisnąć przycisk REC później Play i dopiero można nagrywać. Natomiast w FX600 naciskamy REC, mryga pauza, jest to ostrzeżenie, że jest to tryb nagrywania. Ciekawe rozwiązanie jest też z licznikiem taśmy, gdy taśma się kończy podczas nagrywania, licznik zaczyna migać, z tego co obliczyłem 5 min przed końcem.

[MaciejLK]

No tak, ale, jak mniemam, nie trzeba JEDNOCZEŚNIE nacisnąć REC i PLAY albo REC i PAUSE. Wystarczy najpierw nacisnąć Rec (co już włącza tryb Rec-Pause), a potem Pause albo Play.

Tymczasem w starszych magnetofonach po wciśnięciu samego REC po prostu zupełnie nic się nie dzieje, tak jakby kaseta była zabezpieczona przed zapisem.



A w Kenwoodach z kolei jest to prawdziwe OTR - wystarczy dotknąć przycisku REC i od razu startuje zapis, taśma rusza z miejsca. Bardzo łatwo skasować taśmę przez pomyłkę.



Podobnie, niestety, jest w wielu magnetofonach wyposażonych w autokalibrację, która rusza natychmiast po naciśnięciu odpowiedniego przycisku - nie jest wymagane wcześniejsze włączenie trybu Rec-Pause. Tak jest np. w Technicsach, a już zupełnie do szału może doprowadzić dwukasetowy model RS-TR474, w którym przycisk ATC jest tuż obok kasowania licznika i w dodatku nie różni się wyglądem! Podobnie jest niestety w niektórych Kenwoodach, w których przyciski autokalibracji są zupełnie idiotycznie umieszczone pomiędzy wieloma innymi przyciskami, i trzeba bardzo uważać co się naciska, bo oczywiście kalibracja startuje natychmiast i bez ostrzeżenia.

[fotek]

MaciejLK, 13 Kwi 2010, 14:50



>Przycisk Zapis był o tyle związany mechanicznie z pokrętłem, że, o

>ile dobrze pamiętam, zaskakiwał tylko w pozycji pokrętła Pauza lub Start.



Oczywiście to drobiazg, ale pamiętam że można go było włączyć tylko w pozycji STOP. Po prostu po to, żeby w pozycji PAUSE nie wyskakiwał samoistnie, czyli aby uzyskać opcję REC-PAUSE. Miałem w domu magnetofon ZK-140, jeszcze na lampach :)

[fotek]

Filwoj, 12 Kwi 2010, 23:35



Na trzecim zdjęciu zauważyłem brak dwóch scalonych sterowników silników M54544, ale zdaje się nie są kosztowne ( np

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ) Brakuje tam też kilku drobnych elementów. Kabel przecięty na pierwszym zdjęciu akurat chyba ma tak być.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Vlado]

Wojtku ta podkładka o którą pytasz jest oryginalna. Mam taki silnik w sansui,u z taka podkładką.

Natomiast te kondensatory na silnikach są podejrzane.

[neomammut]

>>MaciejLK

K730ES: po naciśnięciu REC zapala się dioda czerwona i nic się nie dzieje. Co lepiej, po naciśnięciu tylko przycisku play przy zapalonej czerwonej diodzie startuje odtwarzanie. Gdy naciśnie się oba przyciski, REC i PLAY, to wtedy startuje nagrywanie. Nie ma pauzy, co też mnie denerwuje,powinno być zabezpieczenie. Za to K890ES i K990ES po naciśnięciu przycisku REC zapala się PLAY, REC i PAUSE. Po zwolnieniu pauzy rusza nagrywanie.



Co do umieszczania przycisków kalibracyjnych to potwierdzam w kenwoodzie KX-4520 często chce przełączyć źródło z source na tape i często popsułem sobie nagranie, bo przycisk jest obok i wygląda tak samo....
