Sony VFET Amplifier - N.Pass

[gagacek]

Obyś miał rację - tylko, czy to faktycznie odpowiedniki?

Oczywiście że nie. Ostatnia cyfra na obudowie pokazuje ręczne dobieranie serii, pochodna technologii. Niesamowite, jak poszła do przodu. (Ale to nie jest wyznacznik oryginału!!!)

To jest tylko wtórnik, masz chłopie darlingtona na wyjściu i nie widzę żadnego, ale to totalnie żadnego powodu dlaczego należałoby pozostać przy cudem pozyskiwanych przypadkowych oryginałach. Poza czystością formy oczywiście :D Pomijając to, że można dobrać naprawdę dobre charakterystykami pary npn-pnp przy o niebo lepszych parametrach. Tylko jeszcze raz powtarzam, to tylko wtórnik.

[neomammut]

Dzięki Gagacek za wyjaśnienie. Z drugiej strony same parametry nie grają :)



A&T, no widzę, muszę kiedyś posłuchać u siebie...

[gagacek]

Parametry nie, ale szukanie nirwany w źle dobranym układzie to masochizm :)

Darlington na wyjściu bardzo spowalnia wzmacniacz, nawet chłopaki rasowali go kondensatorami przy bazie. Z drugiej strony miał też prawdopodobnie (nie wiem jak jest stabilny) do padów z powodu lawinowego wzrostu prądu na wyjściu. to wszystko.



Aaaa, gdzieś mi wpis wcięło: Te zasilacze były bardzo awaryjne, to były początki tej technologii i duże oczekiwania. Sam kiedyś nieźle nasiedziałem się nad takim, ale to była duża modyfikacja. Obudowa ekranowana to wielka zaleta, a wpływ temperatury na awaryjność to rzecz bardzo dykusyjna, moc strat pozwala na takie rozwiązanie.

[Gość A&T]

>NEOMAMMUT



A co sądzisz o Sony TA 5650 V-FET?

[gagacek]

>NEOMAMMUT

A co sądzisz o Sony TA 5650 V-FET?

Doskonały przykład na to, że mit V-fet a rzeczywistość to dwa światy.

[neomammut]

Nie słuchałem 5650, ale sporo się naczytałem. Jak mówiłem Gagackowi, słuchałem tylko TA-N7, u mnie grał mułowato - ale to może być kwestia zużycia, danego zestawienia - tak to już z audio jest...

[kolmen]

Sony TA 5650 V-FET?

Miałem kiedyś takiego

Grał przyjemnie , ale rozstałem się z nim bez łez

Bardziej podobał mi się jego wygląd

Od kilku lat gra w skądinąd bardzo ciekawym miejscu :)

[bikerbo]

Kto się zdecydował i bierze?

[hi_aro]

Zapisałem się, ale jeszcze nie wiem. Nie ma problemu ze zmianą decyzji. Z późniejszą odsprzedażą, jak by co, też. Jak na razie, ten kit nie trafi do sklepu, za dużo chętnych.



Pracuję nad czymś znacznie większym.

[Dzius]

Można znacznie prościej, a przy odpowiednich kolumnach dźwięk naprawdę super:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ale tutejsze forum przeoczyło sprawę tranzystorów 2SK82, niestety obudziło się nieco poniewczasie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pdyn]

Można znacznie prościej, a przy odpowiednich kolumnach dźwięk naprawdę super:



Ja mam tranzystory SJEP120R063 czyli te co były wykorzystane w Firstwatt SIT 1 i 2 jednak nie ma schematu jeszcze. Co proponujesz do tych tranzystorów?

[Dzius]

Firstwatt SIT-1, i SIT-2 to bardzo proste konstrukcje. L'amp simple SIT amplifier zbudowany jest wg tej samej zasady. W linkach powyżej jak i forum diyaudio.com można znaleźć wiele informacji na ten temat. Trzeba tylko trochę podstawowej wiedzy z elektroniki i trochę poczytać. Nic więcej.

[pdyn]

MSki i jeszcze fotki wzmacniacza poprosimy

[pdyn]

chodziło mi o fotki twojego wzmaka tego co zrobiłeś (pisałeś że zrobiłeś "..zrobiłem na bipolarnych (KD502).. " ale ok.

[Dzius]

I choć grzały się dość mocno, przy wysoko ustawionym prądzie spoczynkowym, to dźwięk był rewelacyjny.

Nie, nie ! Nie wpadajmy w teksty typu "ja to dawno temu ze szwagrem nie takie rzeczy robiłem".

Tranzystory SIT mają bardzo dobry dźwięk jeżeli je zastosować w układzie single ended. Żadne bipolary tego nie zastąpią.

Ogólnie to co potrzebujemy to "ciche" zasilanie, źródło prądowe, "cichy" układ regulacji prądu podkładu,

a wszystko to dal jednego tranzystora SIT.

Źródło prądowe może być w trzech wersjach: Układ na tranzystorze, duży induktor czyli cewka, oraz odpowiednik tej cewki na kondensatorach - czyli układ filtra RC jak w filtracji zasilania. Ten ostatni wariant zastosował N.Pass we wzmacniaczu SIT-1.

Moja wersja dla 2SK82 jest tutaj:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Dla innego SIT, czy JFETa trzeba dobrać punkt pracy. Ale można o tym wszystkim dokładniej poczytać w linkach, które już powyżej zamieściłem wcześniej

Układ SE daje lepszy głębszy dźwięk niż układy komplementarne, nawet te na tranzystorach SIT. Słychać to wyraźnie np. przy instrumentach perkusyjnych, czy fortepianie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pdyn]

To ja się już przeniosę z tym tematem na odpowiedni wątek bo ten nie dotyczy SIT SE

Zgodzę się z kolegą Dziuś. Tu chodzi o charakterystykę konkretnych SITów które mają charakterystykę zbliżoną do triody i żeby to wykorzystać taki tranzystor powinien być wykorzystany w SE oraz bez rezystora w źródle oraz wybiera się punkt pracy najbardziej liniowy i tyle. Okazuje się że w takiej konfiguracji SIT gra czysto i dynamicznie a nie ospale itp.

[Dzius]

Mam jakieś dziwne problemy z dołączeniem załacznika. Spróbuję póżniej.

[pdyn]

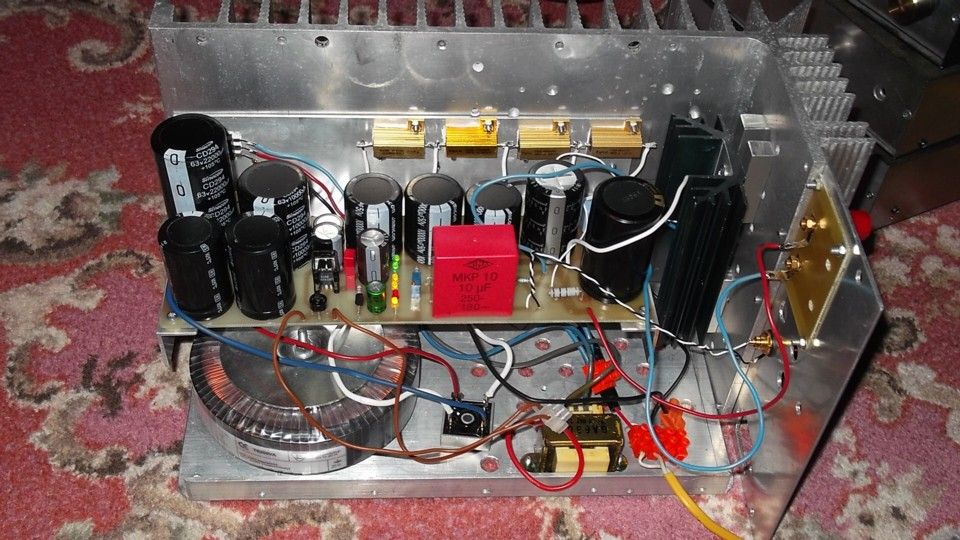

Schemacik i prototyp

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[max-bit]

Trochę wrócę do oryginalności :)

Tak dostał od SONY :)

No trzeba chyba mieć 2 komórki na krzyż aby w to wierzyć.

te tranzystory chyba praktycznie mogą pochodzić z sprawnych urządzeń ale kto rozbierze sprawny :) no cudów nie ma.

To wszystko podróby tyle w temacie.

Robienie na tym wzm to totalny bezsens.

[Dzius]

Schemacik i prototyp

Dzięki.



Trochę wrócę do oryginalności :)

Jeszcze do niedawna (jakieś kilka miesięcy temu) dostępne były jeszcze oryginały SONY jako tzw. NOS z jednego źródła z Sinapuru. (

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ) . Acroman kiedyś przejął zapas starych tranzystorów i miał nadzieję że to sprzeda, co finalnie okazało się świetnym interesem. Ludziska z "Diyaudio.com" obcinali nawet im "kapelusze" by sprawdzić co w środku i czym 2SK82 różnią się od 2SK60. Ostatnio modne testery elementów elektronicznych rozpoznają je jako JFETy, przez co łatwo je w ten sposób odróżnić od podróbek zrobionych ze zwykłych tranzystorów bipolarnych.

Wysyp chinskich "zapasów" rzeczywiście jest mocno podejrzany.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sts]

Trochę wrócę do oryginalności :)

Tak dostał od SONY :)

No trzeba chyba mieć 2 komórki na krzyż aby w to wierzyć.

te tranzystory chyba praktycznie mogą pochodzić z sprawnych urządzeń ale kto rozbierze sprawny :) no cudów nie ma.

To wszystko podróby tyle w temacie.

Robienie na tym wzm to totalny bezsens.



Jasne.N. Pass postanowił pomierzyć, sparować i wciskać ludziom chińskie podróbki :D

[max-bit]

Ok

Proponuje wejść na stronę:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

I tam te tranzystory znaleźć ?

hmm ?

Jak ktoś mi pokaże że na oryginalnych stronach N Pass opycha te tranzystory ....

A nie na jakieś "stronce" na lewo ?

Może jakiś sprytny chinol się podszywa ?



Takie cuda się dzieją co jakiś czas nagle jakieś tranzystory wypływają :)

A tu nagle tranzystory nie produkowane od przeszło 40 lat i Pan N PASS nagle postanowił je opychać po w sumie śmiesznej cenie...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sts]

Widzisz, Pass ich nawet nie sprzedaje, oddaje je za darmo, tak samo jak zdobył. Dodatkowo zrobił pod nie projekt, tez za darmo. Niepojęte, prawda?

[max-bit]

Mogę się łupnąć w piersi bo napisałem do niego i faktycznie organizuje :)

[pdyn]

A który to wątek ? Chętnie poczytam.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pdyn]

Racja. Tylko że na tamtym forum można porozmawiać z Nelsonem Passem a na audiostereo raczej konta nie zakladał :)
