Problem z Sony TA-F 800 ES

Szalbierz · 25 Lutego 2017

Witam

Jestem w trakcie naprawy wzmacnicza wymienionego w tytule.

Ze wzgledu na brak czasu i doswiadczenia w dziedzinie naprawy wzmacniczy chcialem sie do was zwrocic o pomoc.

Sygnal wyjsciowy wystepuje tylko na gniezdzie sluchawkowym. Czy jest mozliwe , ze

przekazniki glosnikowe sa uszkodzone ? Rezystory R629, R630, R631 i R632 na plytce SP SW BOARD sa cale czarne i plytka rowniez.

Jednak posiadaja one wlasciwe wartosci. W zalaczniku zamieszczam schemat wzmacniacza.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Bumpalump** · 25 Lutego 2017

Tak, problem lezy w przekaźniku słuchawkowym. sprawdz najpierw czy masz na cewce24VDC, swieci się zielona dioda nad przyciskiem?

Mialo byc przekazniku glosnikowym

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Szalbierz · 25 Lutego 2017

Dzieki za szybka odpowiedz. Problem zalatwilem. Gruntowne czyszczenie z kurzu i pare zimnych lutow.

Nie wiesz moze w jakiej cenie stoi 800-tka ? Bo na alledrogo i ebay nie widze.

Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Bumpalump** · 25 Lutego 2017

800 chociaż rzadka to jednak nie tak pozadana jak np 870 czy 830, mysle ze ok 2k, a chcesz sprzedac?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Marek.S · 26 Lutego 2017

W Sony (ES) jakakolwiek naprawe zaczynamy od poprawy lutów i czyszczeniu przekznika. :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Szalbierz · 26 Lutego 2017

W moim wypadku okazala uszkodzona sie plytka z przelacznikiem kolumn.

Podczas upadku 30kg bolidu popekaly polaczenia i musialem to poprawic.

Wszystko ok. Teraz gdy mam juz mozliwosc odsluchu pojawil sie nastepny problem, a mianowicie brum w glosnikach.

Prawdopodobnie to zle ekranowanie sygnalu , ale wszystko skrecilem (40-50 srubek)

Zajme sie tym w nast. tyg. Nastepnie bedzie porownanie z 707 ES oraz 690, 670

Ktos ma jakies doswiadczenia odsluchowe z tym wzmakiem , bo jest to malo popularny model (dawno nie widzialem na ebayu i alledrogo)

Dziekuje wszystkim za odpowiedzi.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Bumpalump** · 26 Lutego 2017

Sprawdz czy przykreciles masy tam gdzie byc powinne, to bardzo wazne w esach, punkty gwiazdy na kondensatorach polaczone grubym kablem z plytka wejsciowa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Szalbierz · 2 Marca 2017

Problem brumu zlikwidowany. Z tylu pomiedzy plytka wejsc a tylnia scianka znajdowala sie tulejka dystansowa, ktora laczyla masy.

Nie byla ona przykrecona. Widocznie ostatnia osoba skladajaca ten wzmacniacz zapomniala. W trakcie odsluchu slyszalnia jest czasem szarpanina w zakresie niskich czestotliwosci.

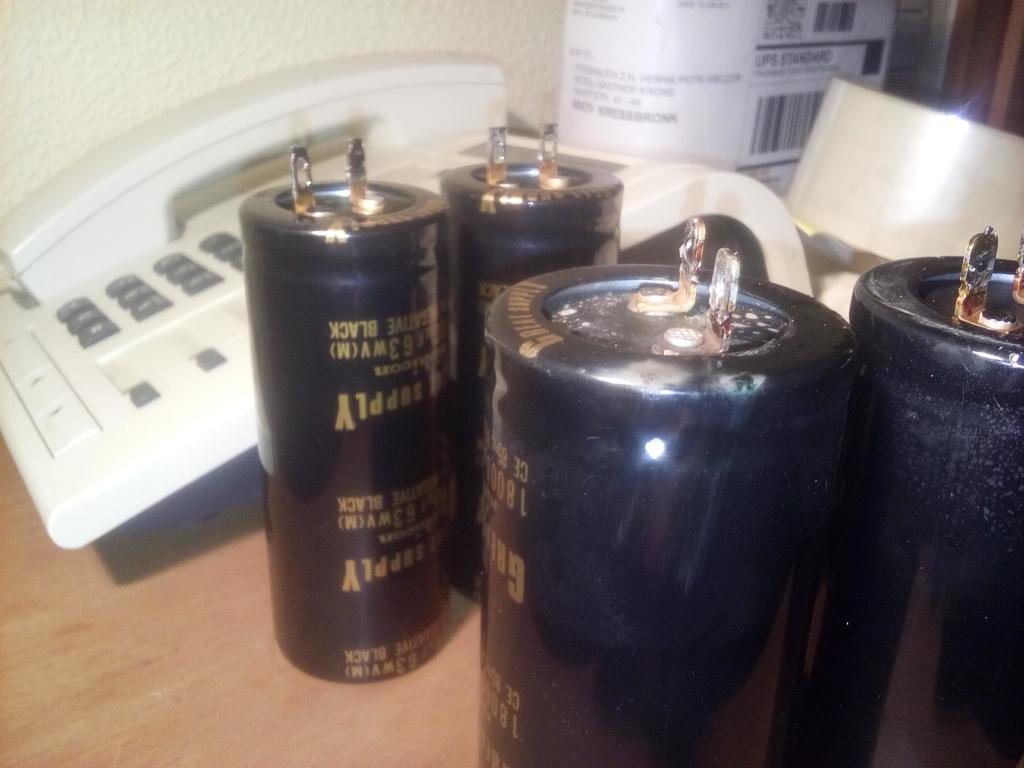

Oczywiscie problem pojawia sie przy glosniejszym sluchaniu. Czy moze to byc wina kondesatorow zasilacza ? Prosze o osoby znajace sie na rzeczy o podanie zamiennikow.

W weekend zajme sie poprawa lutow na glownej plycie oraz czysczeniem przelacznika zrodla (prosze o rade jak to zrobic)

Pozdrawiam i jeszcze raz dzieki za szybka odpowiedz.
