wzmacniacz od podstaw

[bc_leszcz]

Ten schemat z lewej nie będzie działać, mostki zwierają transformator, więc coś się spali.



Nawet nie komentowałem tego schematu bo jest zupełnie zbędny - ściągnięty pewnie z jakiegoś tematu gdzie ktoś próbował zrobić zasilacz systematyczny z pojedynczego uzwojenia.



Transformator z kenwooda ma wyprowadzony środek, więc takie czary są zbędne ...



Dla potomnych warto jednak zaznaczyć, że jest to układ wadliwy, i jak popej słusznie prawi "coś się spali" :)

[Piotr952]

Ten schemat z lewej nie będzie działać, mostki zwierają transformator, więc coś się spali.

Nie zwróciłem uwagi! (szok) ;) Dzięki za bezpieczeństwo .

[Piotr952]

A może to?



30% OFF 1 Pair HiFi MX50 SE 2.0 kanałowy wzmacniacz Mocy 100 W + 100 W DIY KIT

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

(from AliExpress Android)

Ten układ jest na 32V~ w trafo CZARNY + SZARY MA 28V I CZARNY + CZERWONY 28V takie napięcie wystarczy ? :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Witam po krótkiej przerwie ;)

wybrałem 2 wzmacniacze, jeden na 32V~ drugi 50V~ myślę żeby wykorzystać 50V co o tym powiecie i który byście wybrali ?

32V~

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

50V~

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Jak zamówię to wkładać kondy kenwooda? tam są dobre SAMXONA ale mała pojemność doradźcie ! ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[czekin1]

Wybrałeś dwa takie same wzmacniacze (a przynajmniej na tych samych kościach-TDA7293).

Z pierwszego linku podają zasilanie od 12-32V AC (Alternate Current – prąd zmienny).

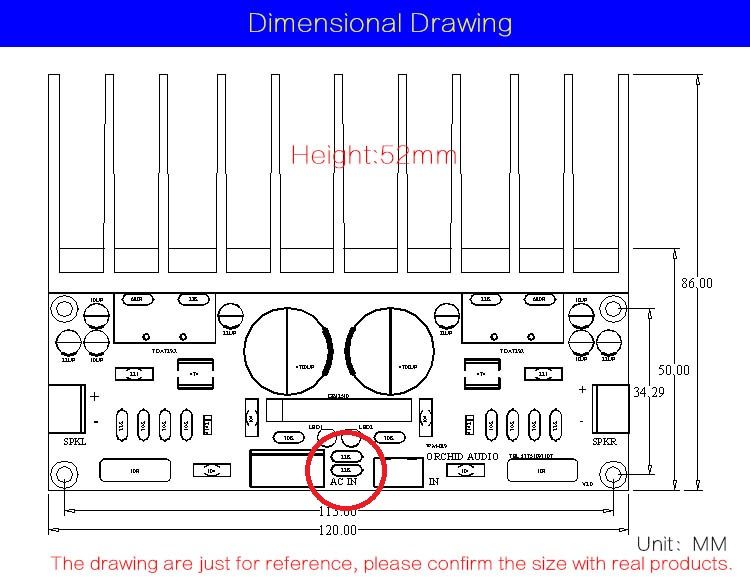

W drugim linku podają +/- 40V (zakreślone czerwoną linią)- czyli DC(Direct Current – prąd stały).

Z Twojego trafa te 28V-0V-28V AC wydają się napięciami stworzonymi dla tych wzmacniaczy( nie 50V~AC czyli zmiennego!!!).

Z wzmacniaczy scalonych możesz jeszcze poszukać np.: LM3886, oraz bardzo ciekawy firmy TRIPATH- TA2022. (posprawdzaj tylko czy podejdą napięcia).

[Piotr952]

Tak ma to wyglądać ? ;)



W drugim linku podają +/- 40V (zakreślone czerwoną linią)- czyli DC(Direct Current – prąd stały).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[czekin1]

Uparłeś się na to 50V AC(co da 67-69V DC). A to dużo za dużo.(popatrz, przecież kondy główne są na 50V- 4700uF/50V, max V scalaka to 50V)

Ty masz zasilić to 28-0-28 AC - i to Ci da 36-38V- czyli bardzo bezpiecznie zbliżone do proponowanego 40V DC

[porlick]

Tego Tripatha (TA2022) proponowałem na początku wątku, na Aliexpress mają go w fajnej cenie ok 12$.

[Piotr952]

)

Ty masz zasilić to 28-0-28 AC - i to Ci da 36-38V- czyli bardzo bezpiecznie zbliżone do proponowanego 40V DC

Ahaa ..! teraz rozumiem, zauważyłem własnie +/- min 12 V max 50 V to było naprawde krytyczne napięcie.. czyli 28 V styknie ;) będzie około 90W

[czekin1]

:) będzie ok.

[Piotr952]

:) będzie ok.

Zaproponujecie jeszcze jakiś regulator barwy dźwieku ?

na niskie i wysokie częstotliwości, czy lepiej będzie podać z korektora ? mam tam jakiegoś kenwooda.
