Tłumienie tweetera.

Ricambi · 28 Września 2019

Mam głośnik o parametrach 96 dB/4 Ohm i tłumię go rezystorem szeregowym 3,2 Ohm, jakiej wartości rezystor zastosować do głośnika 93 dB/ 8 Ohm, by uzyskać takie samo tłumienie? Teoretycznie oba głośniki mają taką samą skuteczność.

**audioburak** · 29 Września 2019

Tłumisz go ok. 5 dB, więc teoretycznie do poziomu 91.

Żeby uzyskać ten sam teoretycznie poziom z drugiego trzeba dodać ok. 2 Ohm.

Pomocny jest tu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Jeśli dokładnie tyle nie ma, wartości trzeba dopasować do istniejącego szeregu rezystorów.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

29 Września 2019

Ricambi....Zmieniając impedancję głośnika z 4 na 8R wszystkie elementy filtra górnoprzepustowego [innych też] musisz zmienić :

kondensator na mniejszą pojemność

cewkę na większą indukcyjność

rezystorek - masz już instrukcję powyżej.

Którego rzędu masz tam filtr ? - jeśli 3-go , to masz do wymiany 2 kond.

**audioburak** · 29 Września 2019

Albo zmień koncepcję tłumika na typowy L- pad, a nie będziesz musiał nic więcej ruszać.

Dajesz zamiast szeregowego 1,5 Ohm, a równolegle do kopułki ok 27 - 30

i wypadkowa wychodzi nieco mniej, niż 8 Ohm, więc prawie 4 Ohm + 3,2 Ohm czyli 7,2 ...

29 Września 2019

Jak ten 8 ohm nie jest słabszy od 4 , to bym go po prostu wstawił i posłuchał efektu.

Cewka zacznie obcinać wyżej , kond. niżej , rezystor mniej stłumi [ szeregowe niestety bardziej tłumią wyższe tony]

Wyjdzie bardziej płaskie cięcie , ale może lepiej wypełni punkt podziału [???]...

Ricambi · 29 Września 2019

Mam zaprojektowane odrębne zwrotnice, oba filtry 2 rzędu, chodzi o samo tłumienie. Za kilka dni rozpakuję graty i pomierzę z różnymi wartościami rezystorów oba głośniki. Chciałbym doprowadzić do takich samych poziomów głośności i wyrównanego pasma całości w celu rzetelnego porównania.

Jakiś czas temu zmieniłem tytanowego neodymowego Audaxa na szmaciany neodymowy ring Satori i byłem bardzo zadowolony z tej zmiany. Wczoraj testowo wróciłem do Audaxa w jednej kolumnie i kurde jak na dłoni usłyszałem wszystko, co umyka szmacie Satori. Zmieniłem Audaxa na Satori, ponieważ po dłuższym i głośniejszym odsłuchu tytanowiec był męczący, dodatkowo moja żona o słuchu nietoperza bardzo się skarżyła na ten głośnik. Sytuację poprawiło dołożenie obwodu tłumiącego rezonans kopułki w okolicy 26 kHz, jednak nadal nie byłem do końca zadowolony z tytanowca. Dziś zajrzałem do schematu starej zwrotnicy i doszedłem do wniosku, że Audax był zdecydowanie mniej tłumiony niż obecnie Satori.

W biurze mam inne kolumny z berylem Satori i ten głośnik przekazuje wszystko to co Audax i jednocześnie zapewnia długotrwałe i przyjemne odsłuchy.

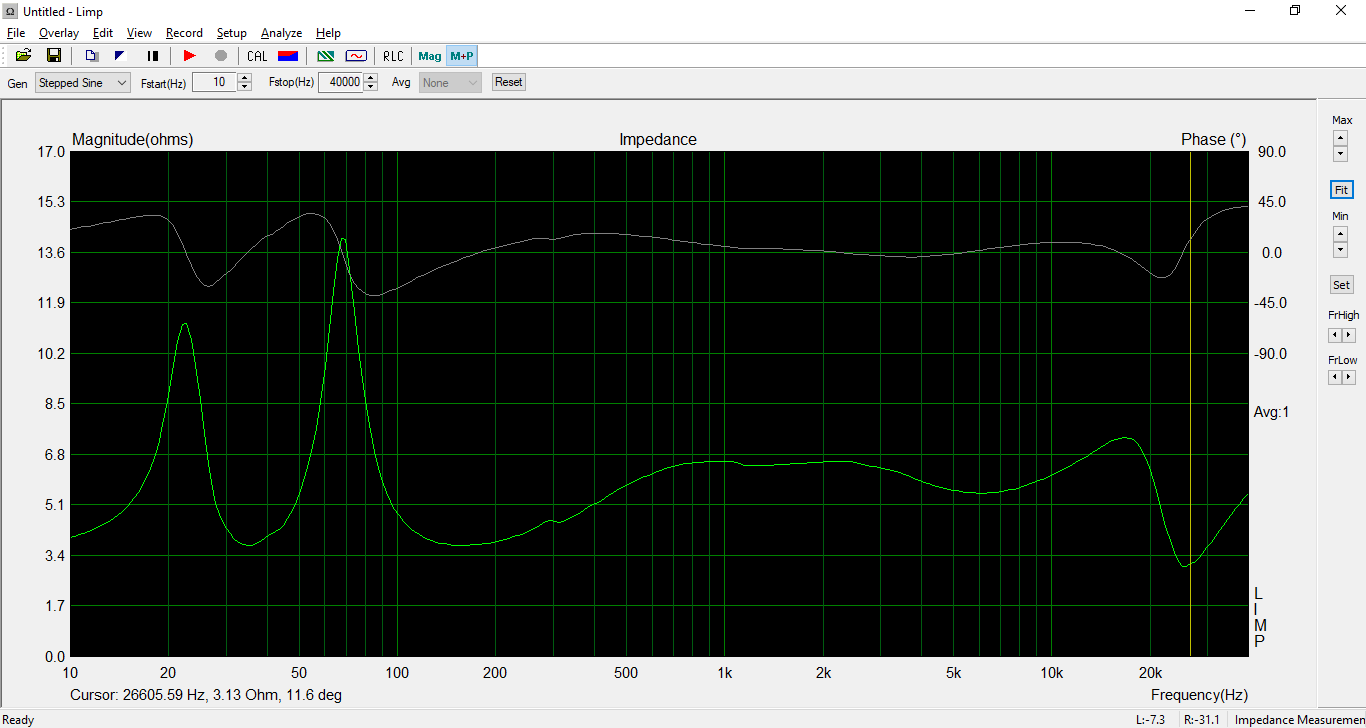

W ramach ciekawostki wrzucam pomiary z Limpa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
