Witam.

Chciałbym podzielić się wiedzą na temat wykonania zdalnego sterowania głośnością i funkcją włącz / wyłącz we wzmacniaczu zintegrowanym norweskiej firmy Electrocompaniet ECI 1.

Koszt - około 300 zł.

Rozwiązanie nie jest zbyt trudne do wykonania. Poniżej w skrócie przedstawiam etapy wykonania modyfikacji:

1. Zakup potencjometru z silniczkiem DC ALPS - niestety nie ma w produkcji 20kA - więc zakupiłem 50kA,

2. Montuję zestaw AVT widoczny na zdjęciu, programuję dowolny pilot,

3. Montuję zasilacz prądu stałego 12-14V,

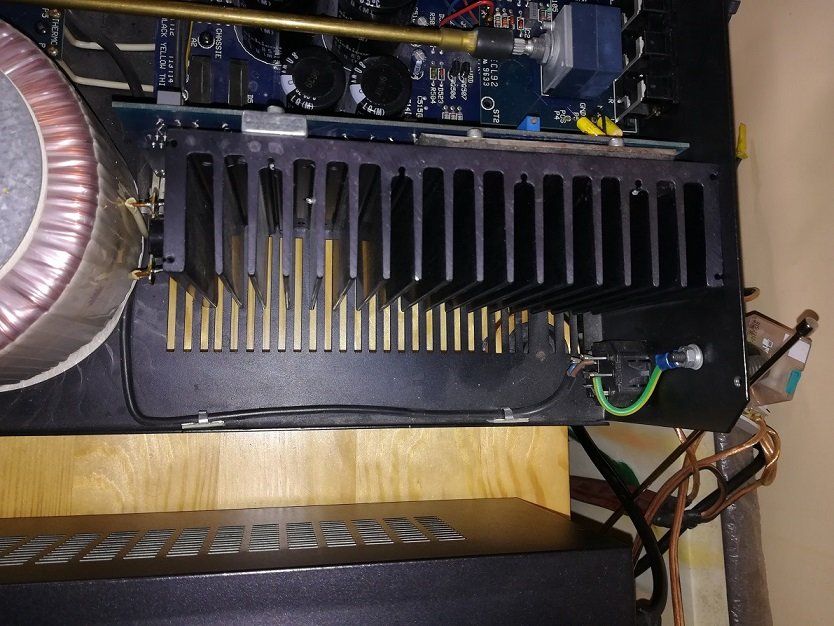

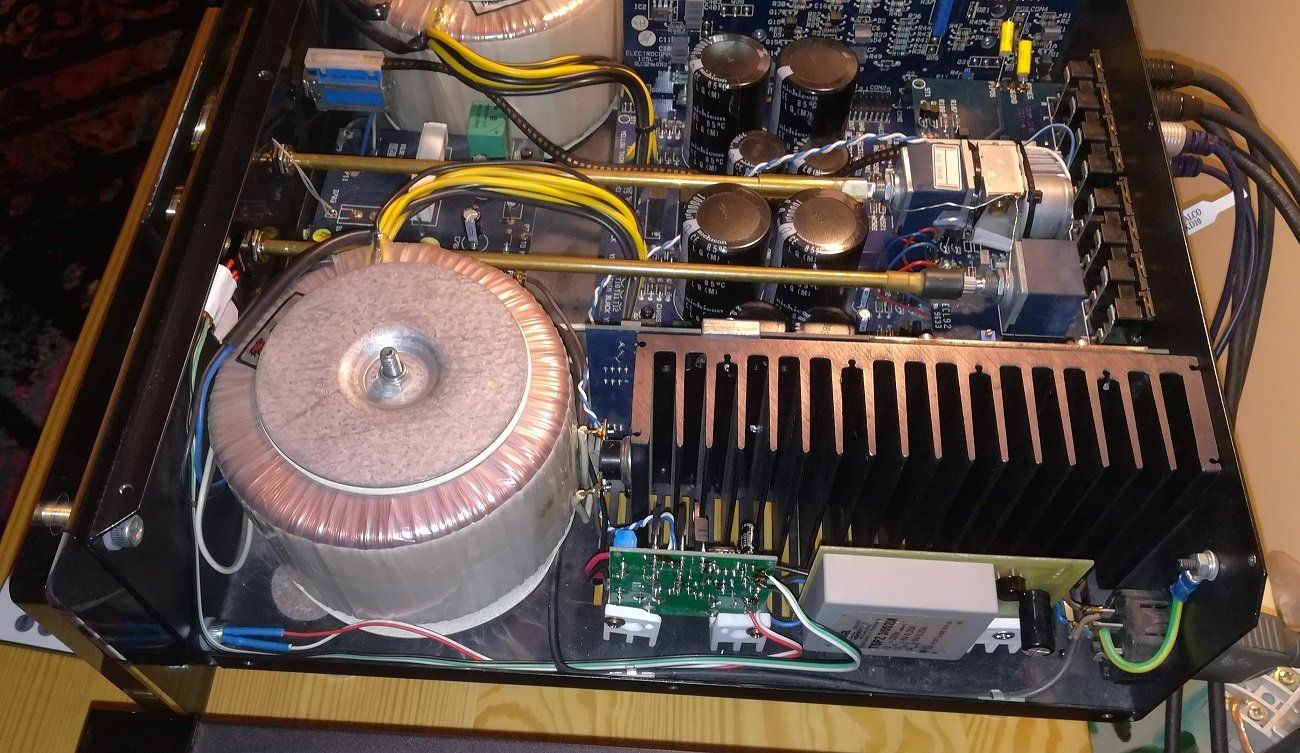

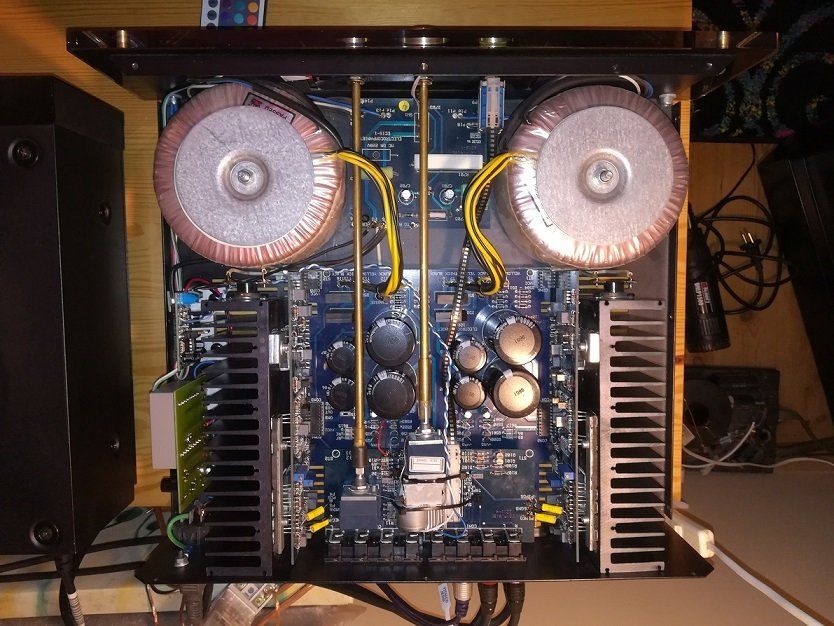

4. Umieszczam zmontowane płytki we wzmacniaczu w sposób przedstawiony na zdjęciu,

5. Czujnik podczerwieni przyklejam do obudowy,

6. Demontuję płytkę przedwzmacniacza i skracam mosiężną przedłużkę. Wylutowuję stary potencjometr i odpowiednio instaluję nowy.

W razie pytań służę pomocą.
