Klon Sansui AU-70 - Reduktor Szumu

[GarbataPoczwara]

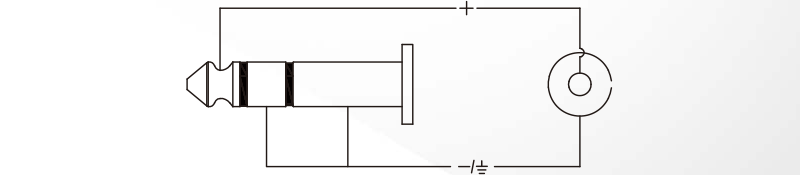

Czy wyjścia LINE OUTPUTS należy połączyć z wejściami RCA wzmacniacza jak na poniższym schemacie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Audiovintyge4you]

Można ale możesz też sobie kupić monofoniczny jack.

[przemak]

Lepiej nie łączyć ringa z masą.

Albo to nic nie daje* albo zwiększa zniekształcenia (teoretycznie).



*sprawdzić czy nie trafo ;)

[GarbataPoczwara]

Takie dzieła sztuki dziś do mnie dotarły. No to mogę powoli zbierać się za składanie 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[safer]

Chyba za wysokie progi dla Ciebie 😀

[GarbataPoczwara]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość]

16 minut temu, GarbataPoczwara napisał:

mem fajny a czy dasz radę to zobaczymy po pytaniach 🙂

[K8v8M]

3 godziny temu, GarbataPoczwara napisał:

Takie dzieła sztuki dziś do mnie dotarły. No to mogę powoli zbierać się za składanie 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Do zimy jeszcze trochę a już masz czym nogi grzać.  A tak serio to co to jest?

Dobra znalazłem w necie. Rozumiem że to taki żarcik.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 2 Sierpnia 2024 przez K8v8M

[gruchugruch]

W dniu 30.07.2024 o 22:47, gruchugruch napisał:

To i ja pochwalę się swoją sztuką:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Podrzucam video w lepszej jakości:

Btw potwierdzam, Trafa Trafonica poza bardzo dobrą jakością, robią niesamowity efekt wizualny.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[K8v8M]

53 minuty temu, gruchugruch napisał:

Podrzucam video w lepszej jakości:

Btw potwierdzam, Trafa Trafonica poza bardzo dobrą jakością, robią niesamowity efekt wizualny.

Są naprawdę ładne, ale czy nie powinny być ekranowane?

[GarbataPoczwara]

W dniu 6.08.2024 o 21:37, gruchugruch napisał:

Podrzucam video w lepszej jakości

W urządzeniach takich jak wzmacniacz lampowy niektóre elementy (głównie rezystory) dość mocno się grzeją.
Warto zadbać o pasywne chłodzenie powietrzem wnętrza obudowy poprzez nawiercenie otworów w dolnej i górnej płycie.

[safer]

Dzielnik 2k/12k dostaje po głowie najbardziej, reszta rezystorów praktycznie się nie grzeje. U mnie docelowo rezystory będą na płytce aluminiowej przykręcone do blachy wierzchniej urządzenia. Poniżej blacha z rezystorami i wstępny/końcowy projekt urządzenia

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[GarbataPoczwara]

W dniu 29.04.2024 o 23:04, madras napisał:

Czyli katody masz już zgodnie z układem Sansui, ale filtr 82 kΩ + 220 pF pozostał. Tak się składa, że kiedyś @Filip.rwk wypożyczył mi DreamAmpowi na pomiary i przetestowałem dokładnie tę konfigurację i kilka innych. Wygrzebałem te pomiary właśnie z archiwum. DreamAmp był już z poprawnie podłączonymi katodami, ale różne wartości filtru były testowane:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Wariant, który masz przestawia wykres zielony. Widać, że w paśmie akustycznym już od około 3kHz mamy wyraźny spadek sopranów.

W dniu 16.04.2024 o 20:12, GarbataPoczwara napisał:

Wyjąłem dzisiaj z paczkomatu pikofarady i kiloomy do pioneer-owskiego filtra 6AN8 i zrobiłem zmiany na płytce. Wnioski są takie że wycięło mocno dół pasma dokładając trochę na górze

Także Twoje obserwacje są prawie zgodne z wykresem. Prawie, bo to góra została przywrócona, a nie bas wycięty. Pozornie odczułeś spadek basu, bo na filtrze 22 kΩ + 100 pF wyrównała się góra pasma tak naprawdę.

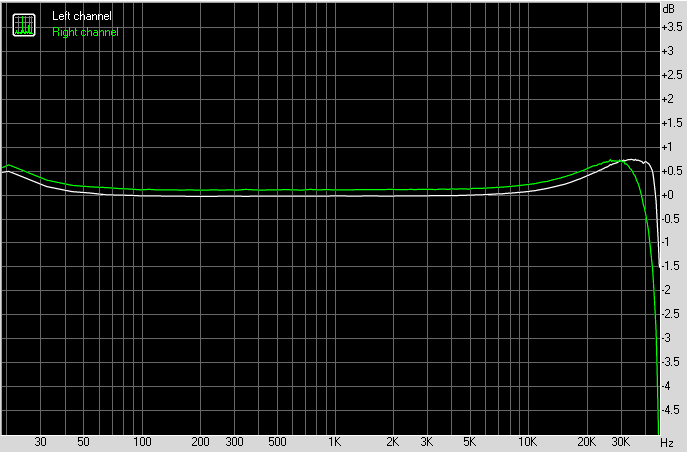

Jakiś słaby był ten DreamAmp od @Filip.rwk bo u mnie RMAA zameldował coś takiego:

Ale masz rację, filtr 82k + 220pF tnie pasmo, musiałem wlutować 22k + 100pF żeby wyrównać górę.

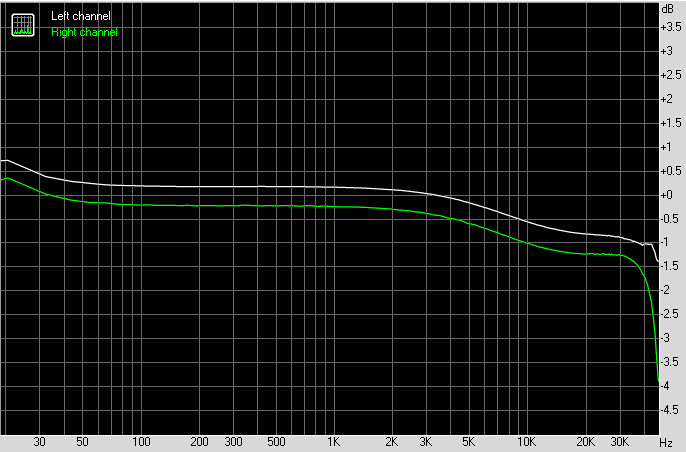

Przy filtrze 82k + 220pF pasmo u mnie wyglądało tak:

Nie ma to jak konkretne pomiary, ludzkie ucho zawodne jest.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[safer]

Widzę, że koncepcja układowa z pfb (ta RS-owa) już na dobre "zdechła"? Chyba, że się mylę ?

[GarbataPoczwara]

Ona od samego początku była błędna.
Reduktor skopiował błąd ze schematu Sansui. Wzmacniacz mu się wzbudzał ale nie wiedział dlaczego więc pozmieniał wartości filtra żeby to opanować.  Na swoim filmie tłumaczył że to pewnie przez to że dzisiejsze komponenty elektroniczne są dużo lepsze niż kiedyś😆  Dopiero @tenkowal z @madras zorientowali się że schemat Sansui jest błędny i że trzeba sprzężenie odwrócić.

Edytowane 15 Sierpnia 2024 przez GarbataPoczwara

[GarbataPoczwara]

Czy za pomocą RMAA + Focusrite da się zmierzyć max. moc wzmacniacza?

[przemak]

42 minuty temu, GarbataPoczwara napisał:

Czy za pomocą RMAA + Focusrite da się zmierzyć max. moc wzmacniacza?

Bez miernika napięcia nie bardzo.

[GarbataPoczwara]

Masz na myśli woltomierz?
Powinienem gdzieś mieć. I co dalej?

[przemak]

5 minut temu, GarbataPoczwara napisał:

Masz na myśli woltomierz?
Powinienem gdzieś mieć. I co dalej?

Bierzesz jakiś darmowy oscyloskop i generator, podłączasz, sprawdzasz max przed obcinaniem (albo znikeształcenia wedle woli) mierzysz napięcie, obliczasz, masz.

Oscyloskop z miernikiem zniekształceń i generatorem np. tu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ale REW też OK.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[GarbataPoczwara]

co to jest REW?

Dobra, znalazłem

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Jutro obadam. Dzięki za namiary

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 15 Sierpnia 2024 przez GarbataPoczwara

[przemak]

Pamiętaj, że zwykle mierniki mierzą w najlepszym razie (i to rzadko) do 1kHz, więc sprawdź swój.

[GarbataPoczwara]

OK, sprawdzę. W instrukcji piszą że 200kHz max

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[safer]

10 godzin temu, GarbataPoczwara napisał:

OK, sprawdzę. W instrukcji piszą że 200kHz max

Sugeruję jednak użyć oscyloskop

[uumietek]

Cześć Wszystkim!

Żywo zainteresowany tematem, przeszedłem (prawie) przez cały wątek klona Au70. Z (prawie) oczywistych względów wybrałbym projekt @madras ale kolega madras czy sprzedaje jakieś kity swojego projektu?

Edytowane 18 Sierpnia 2024 przez uumietek

[safer]

36 minut temu, uumietek napisał:

kolega madras czy sprzedaje jakieś kity swojego projektu?

Sprzedaje pcb i obudowy w  rozsądnych cenach. Możesz liczyć na solidne wsparcie merytoryczne w przypadku gdybyś miał problemy z konstrukcją

[Filip.rwk]

Poniżej link do projektu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[uumietek]

44 minuty temu, Filip.rwk napisał:

Poniżej link do projektu @madras

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



51 minut temu, safer napisał:

Sprzedaje pcb i obudowy w  rozsądnych cenach. Możesz liczyć na solidne wsparcie merytoryczne w przypadku gdybyś miał problemy z konstrukcją

Serdeczne dzięki za szybką odpowiedź @Filip.rwk , @safer! Z\nów dobra lektura mnie czeka 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[GarbataPoczwara]

Wczoraj działało dzisiaj przestało. Przy pomiarze 20W otrzymuję komunikat jak poniżej, przy 1W jest ok.
Założyłem drugi komplet lamp, posprawdzałem napięcia i bias ale nic to nie dało.
Skończyły mi się pomysły, może ktoś z Was miał podobną sytuację?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

24 minuty temu, GarbataPoczwara napisał:

Wczoraj działało dzisiaj przestało. Przy pomiarze 20W otrzymuję komunikat jak poniżej, przy 1W jest ok.
Założyłem drugi komplet lamp, posprawdzałem napięcia i bias ale nic to nie dało.
Skończyły mi się pomysły, może ktoś z Was miał podobną sytuację?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Zmniejsz poziom wejściowy do interfejsu, przecież napisane jest 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomek_j]

12 godzin temu, przemak napisał:

Zmniejsz poziom wejściowy do interfejsu, przecież napisane jest 😉

dla 20W i 8 omów obciążenia masz  ok 12,6 Vrms co daje Vp ok 17,8V i Vpp = 35,6V Jeżeli podałeś to bezpośrednio na  wejście karty i ona jeszcze żyje to masz szczęście. Trzeba stosować dzielniki sygnału z wyjścia wzmacniacza.
