Wzmacniacz słuchawkowy AB 17Hz - 23kHz, AVT1024

[ksiezyc]

Witam,

Ostatnio wkręciłem się w elektronikę i stwierdziłem, że oprócz czytania przymierzę się do jakiegoś prostego projektu.

Na początek poczytałem i pooglądałem kurs elektroniki na Forbot oraz zrobiłem dwa układy z migającymi diodami - DIY.

Ponieważ pojęcie mam blade to w kolejnym etapie postawiłem na gotowca DIY. Nie oczekuję "kosmosu" :) fajnie będzie jak zadziała.



Pomyślałem, że może będziecie gotowi podpowiedzieć co można w nim zmodyfikować by działał lepiej ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Jeśli macie namiary na jakieś inne, fajne ,niezbyt skomplikowane projekty to będę wdzięczny za podpowiedzi.





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Daniel_68412]

51 minut temu, ksiezyc napisał:

Jeśli macie namiary na jakieś inne, fajne ,niezbyt skomplikowane projekty to będę wdzięczny za podpowiedzi.

RS Headamp od Reduktora (super kanał żeby się wkręcać mocniej swoją drogą), widziałem że nadal kit jest w sprzedaży. Tpa6120a2 to układ który naprawdę dużo może, jak już poświęcać czas to na coś co się zrewanżuje.

Jak go dasz w metalowa obudowę, odsuniesz trafo to z pewnością zagra lepiej niż ten avt.

[ksiezyc]

@Daniel_68412 Dzięki za podpowiedź. Widzę, że projekt o tyle fajny, że są do niego filmy instruktażowe.

Z gotowców znalazłem, jeszcze coś takiego:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Tylko zaczynają się trochę większe pieniądze. Pewnie taki wzmacniacz DIY jest niesprzedawany wiec może lepiej dołożyć kasy i robić normalny wzmacniacz?

Z drugiej strony chciałbym coś sprawdzonego, żeby się nie zniechęcić na poczatku nauki.





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jerryporcupine]

Myślę, że dla początkującego elektronika układ lampowy to nie najlepszy pomysł. Są w nim wysokie i niebezpieczne napięcia, co przy braku doświadczenia może stwarzać zagrożenie. Lepiej wybrać jakiś układ półprzewodnikowy.

Bardzo prostym układem jest coś takiego:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Jest to bardzo prosty układ, a gra zaskakująco dobrze.

Później można spróbować czegoś bardziej złożonego, zaczynając np. od modyfikacji powyższego układu, których jest mnóstwo.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Daniel_68412]

5 minut temu, ksiezyc napisał:

Pewnie taki wzmacniacz DIY jest niesprzedawany wiec może lepiej dołożyć kasy i robić normalny wzmacniacz?

Normalny wzmacniacz też będzie niesprzedawalny. DIY jest drogie. Jeśli podliczysz czas, koszt błędów to znacznie taniej jest kupić sprzet za 20 tys słuchać muzyki dla przyjemności a jak kupisz taki który będzie później poszukiwany to jeszcze zarobisz na sprzedaży. Czas który trzeba poświęcić spokojnie można zamienić na pracę i te 20tys się zarobi.

No ale.. pieniądze szczęścia nie dają a na starość hobby takie piękna rzecz.

Co do lamp na początek to omijaj szerokim łukiem. Gdybyś chciał jednak wzmacniacz to mam parę płytek do gainclone na lm3886 pisz prv jak coś.

[Gość JanF]

Byłby to dobry ruch strategiczny, zrobić teraz avt1024; fakt, że to cudo nie jest, ale jest proste i da ci platformę odniesienia do dalszych porównań dźwieku słuchawkowego z bardziej zaawansowanych konstrukcji. Doświadczenie zdobywa się stopniowo, nie da się wskoczyć od razu na głęboką wodę pełną wirów i uczyć się pływać, bul bul bul ... cześć Piotrek!

[ksiezyc]

38 minut temu, JanF napisał:

Byłby to dobry ruch strategiczny, zrobić teraz avt1024

Już czeka kupiony, dziś może do niego przysiądę.

[Gość JanF]

59 minut temu, ksiezyc napisał:

Już czeka kupiony, dziś może do niego przysiądę.

Możesz na tym wzmacniaczu, jak go zrobisz, wykonać BARDZO POŻYTECZNE testy, związane z wymianą kondensatorów C1 i C4. C4 zastapić kondensatorem polipropylenowym o pojemności 33 uF do 47 uF, a C1 dać koniecznie wyższej jakości, co najmniej hi-fi. I różnica brzmienia będzie PORAŻAJĄCA in plus!
Ale, zawsze zaczynamy konstrukcje od tanich elementów.

Na wyprowadzeniach tych kondów C1 i C4 daj od razu point eye (punkty lutownicze dostepne z góry), będzie można łatwo wymieniać kondensatory, bez potrzeby wylutowywania elementów i grzania ścieżek na PCB.

Ten wzmacniacz słuchawkowy na PCL 86 to jest hi-end, przy odpowiednim jego wykonaniu i użyciu słuchawek klasy hi-fi, co najmniej. Ale nie podniecaj się za bardzo, zalicz jakieś szkolenie pracy przy wysokich napięciach, to jest konieczne, żebyś pracował bezpiecznie mając wyrobione właściwe nawyki, zastępujące nieodpowiedzialne nawyki kompulsywne.

Szwagier tak wylądował w szpitalu na serce, kiedy robił GM70 (to był jego pierwszy wzmacniacz lampowy!), podawał sygnał z iPoda trzymanego w lewej ręce, a prawą poprawił przewód plusowy zasilania 1,5kV (nie chciało mu się wyłączyć zasilania i poczekać na rozładowanie kondów zasilacza),  w szpitalu zrozumiał, że iPod miał metalową obudowę z podłączoną masą układu. Po powrocie ze szpiatala, wziął duży młot i rozwalił cały wzmacniacz z lampami, to samo zrobił z iPodem, który uzyskał jeszcze bardziej smukłą sylwetkę.

[ksiezyc]

O qrcze, w sumie dopiero teraz  uświadomiłeś jakie mogą  być konsekwencje. Faktycznie muszę poczytać na temat organizacji i bezpieczeństwa pracy bo ryzyko jest realne.

7 minut temu, JanF napisał:

daj od razu point eye (punkty lutownicze dostepne z góry)

Sorry, pytanie może trywialne dla Ciebie, co to jest i jak to zrobić?

[ksiezyc]

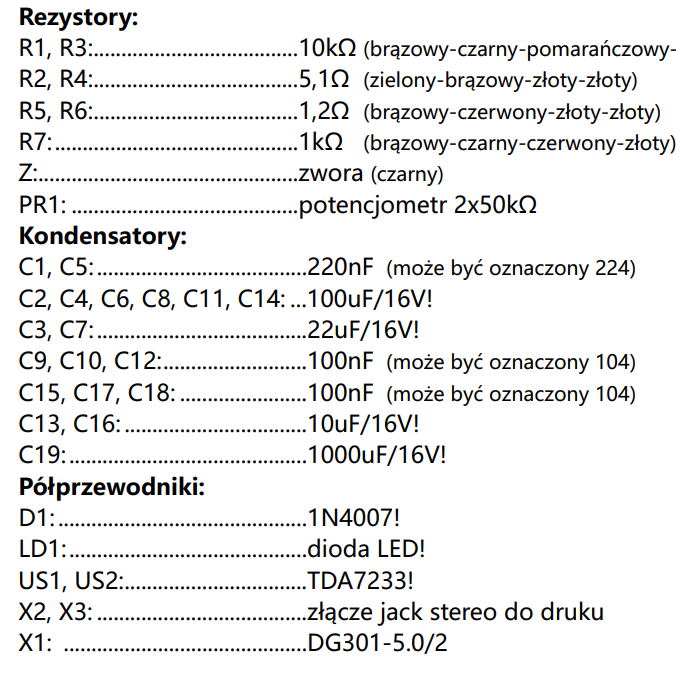

Qrcze, w wykazie części jest dioda 1N4007 a przysłali mi 1N5819 MIC.

Będzie to działać? Powinienem zmienić na oryginał z projektu?





[ksiezyc]

8 godzin temu, JanF napisał:

związane z wymianą kondensatorów C1 i C4

Mam pytanie czy na pewno chodzi o C1 i C4 czy może C1 i C5?





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość JanF]

Godzinę temu, ksiezyc napisał:

Mam pytanie czy na pewno chodzi o C1 i C4 czy może C1 i C5?





Chodziło o C1 i C4 w jednym kanale, i C5 i C8 w drugim kanale.

W wersji startowej, daj kondy zgodnie ze schematem, jak się osłuchasz z dźwiękiem, zacznij eksperymenty.
Nigdy nie zmieniaj więcej niż jeden element na raz.

[ksiezyc]

Panowie, dzięki wielkie za wsparcie.

Pierwsze koty za płoty. Trochę druciarstwa na koniec. Za bardzo nie wiedziałem jak maja wyglądać wyprowadzenia na górę płyty. Wyprowadzenia zrobiłem z obciętych nóżek rezystorów :) bo tego będę mógł dolutowywać kondensatory na podmianę.

Kolejny etap to pokombinowanie z obudową

Z pierwszych obserwacji to gra bardzo głośno, trzeba delikatnie potencjometra używać.

 Jakość dźwięku trudno mi ocenić. Słucham na budżetowych słuchawkach z laptopa.











Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

220nF i 10k na wejściu to żart jakiś jest jednak ?

[ksiezyc]

22 minuty temu, przemak napisał:

220nF i 10k na wejściu to żart jakiś jest jednak ?

Na co byś to zmienił ? Zestaw kosztował 26 pln więc nie oczekuję Hi Endu :) ale jeśli można coś poprawić niewielkim kosztem to chętnie potestuję.



[przemak]

Teraz, ksiezyc napisał:

Na co byś to zmienił ? Zestaw kosztował 26 pln więc nie oczekuję Hi Endu ? ale jeśli można coś poprawić niewielkim kosztem to chętnie potestuję.



Noooo... pasmo od 17Hz? ? W najlepszym przypadku (pot w połowie oporności) mamy 22k i 220nF czyli filtr górnoprzepustowy na 33Hz. Ale w każdym innym położeniu potencjometru albo bez niego mamy dolną częstotliwość graniczną 70Hz. Na wyjściu jest kondensator 100uF - dla słuchawek 32 to filtr 50Hz. Do tego podawana moc 800mW/32R przy zasilaniu 12V jest z czapy i gwałci prawo Ohma, ale to pikuś.

Generalnie kondensator wejściowy musi być większy, wyjściowy też, chyba, że słuchawki wysokoomowe.

Wzmocnienie można czy wręcz trzeba zmniejszyć, zwiększając sprzężenie zwrotne.

[ksiezyc]

@przemak dzięki za podpowiedzi, dla mnie to wszystko nowe rzeczy. W jaki sposób zwiększyć sprzężenie zwrotne?

[przemak]

15 minut temu, ksiezyc napisał:

@przemak dzięki za podpowiedzi, dla mnie to wszystko nowe rzeczy. W jaki sposób zwiększyć sprzężenie zwrotne?

Tak czytam i tam dziwne wywody są w tym opisie. Myślałem, że można to zrobić przez dodanie opornika do kondensatorów na wejściu odwracającym (jak pisze autor w opisie ale o czym innym), ale by trzeba sprawdzić, z głowy nie powiem.

[ksiezyc]

W opisie układu znalazłem następująca informację:

Kondensatory C3 i C7 poprawiają
współczynnik tłumienia przydźwięku pochodzącego
od linii zasilającej, kondensatory C9 i C10 zamykają
pętlę ujemnego sprzężenia zwrotnego dla prądów
zmiennych. Włączenie w szereg z tymi elementami
dodatkowych rezystorów o wartości 5,1Ω
powoduje zmianę (obniżenie) wzmocnienia
napięciowego stopnia mocy, co umożliwia
zmniejszenie poziomu zniekształceń nieliniowych i
zawartości harmonicznych w sygnale wyjściowym..



Może mi ktoś podpowiedzieć w jaki sposób i gdzie najlepiej włączyć w szereg te oporniki?

Schemat płytki dostępny:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

4 minuty temu, ksiezyc napisał:

W opisie układu znalazłem następująca informację:

Kondensatory C3 i C7 poprawiają
współczynnik tłumienia przydźwięku pochodzącego
od linii zasilającej, kondensatory C9 i C10 zamykają
pętlę ujemnego sprzężenia zwrotnego dla prądów
zmiennych. Włączenie w szereg z tymi elementami
dodatkowych rezystorów o wartości 5,1Ω
powoduje zmianę (obniżenie) wzmocnienia
napięciowego stopnia mocy, co umożliwia
zmniejszenie poziomu zniekształceń nieliniowych i
zawartości harmonicznych w sygnale wyjściowym..



Może mi ktoś podpowiedzieć w jaki sposób i gdzie najlepiej włączyć w szereg te oporniki?

Schemat płytki dostępny:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

No właśnie to bzdura jest, to jest obwód Zobla a nie żadne sprzężenie. Zmniejszyć wzmocnienie prawdopodobnie można dodając rezystor szeregowo z kondensatorem C2/C6, ale jaki to trzeba by dobrać, nie widzę w nocie katalogowej, jakie tam są oporniki. Na początek bym w ogóle wywalił ten kondensator, wtedy wzmocnienie będzie 1:1 i może wystarczy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ksiezyc]

Hmm, czy można by je przylutować od dołu zgodnie z zaznaczeniem?  do nóżek R2 i C9 ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

7 minut temu, przemak napisał:

nie widzę w nocie katalogowej, jakie tam są oporniki.

  O to chodzi?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

12 minut temu, ksiezyc napisał:

Hmm, czy można by je przylutować od dołu zgodnie z zaznaczeniem?  do nóżek R2 i C9 ?

Nie, zostaw, to bełkot. Nie tam. Jak pisałem, chodzi o kondensator C2(C6). Na początek możesz go wylutować i sprawdzić czy i jak działa.

14 minut temu, ksiezyc napisał:

O to chodzi?

Nie, chodzi o to jakie są wartości w środku, w układzie scalonym.

[ksiezyc]

1 minutę temu, przemak napisał:

Nie, zostaw, to bełkot. Nie tam. Jak pisałem, chodzi o kondensator C2(C6). Na początek możesz go wylutować i sprawdzić czy i jak działa.

:) Tak zrobię.



7 minut temu, przemak napisał:

Nie, chodzi o to jakie są wartości w środku, w układzie scalonym.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Widzę, że długo droga przede mną. Nie jest to wszystko takie proste :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Daniel_68412]

7 godzin temu, ksiezyc napisał:

Widzę, że długo droga przede mną. Nie jest to wszystko takie proste :)

Praktyka z teorią jest bardzo fajnie pozeniona na kanale JohnAudioTech na YT, trzeba tylko znać angielski. Feedback loop, bootstrap, zoble, vasy.. no tylko trzeba się przyzwyczaić do spokojnego i wolnego podejścia autora.

[ksiezyc]

Pierwsze uruchomienie i słuchanie było na baterii 9V. Teraz podłączyłem do zasilacza impulsowego 5V i regulacja głośności jest całkiem płynna nie ma takiego skoku jak poprzednio - różnica jest zdecydowanie na +.

Kolejna obserwacja to szum gdy nie gra muzyka, da się to jakoś wyeliminować zmniejszyć ?

Teraz zabawa z kondensatorami - macie jakieś  propozycje Firm ?

No i jeszcze typowanie kolejnego zestawu do złożenia :)

Wszystkim dziękuję za podpowiedzi i komentarze, to dla mnie bardzo cenne i pomocne.

Fajnie, że są ludzie gotowi dzielić się wiedzą.



[artw]

zmien zasilacz



[ksiezyc]

16 minut temu, artw napisał:

zmien zasilacz



To jest  myśl. Mogę podłączyć zasilacz liniowy, który mam do rDaca. Muszę tylko odpowiednie gniazdo kupić.

[przemak]

54 minuty temu, ksiezyc napisał:

Pierwsze uruchomienie i słuchanie było na baterii 9V. Teraz podłączyłem do zasilacza impulsowego 5V i regulacja głośności jest całkiem płynna nie ma takiego skoku jak poprzednio

Niemożliwe. To nie ma żadnego związku.



54 minuty temu, ksiezyc napisał:

Kolejna obserwacja to szum gdy nie gra muzyka, da się to jakoś wyeliminować zmniejszyć ?

Szum "szsz" czy "brrrrr"? ?

55 minut temu, ksiezyc napisał:

Teraz zabawa z kondensatorami

Daj sobie spokój.

Oczywiście poza zwiększeniem wejściowego i wyjściowego parokrotnie.

[ksiezyc]

18 minut temu, przemak napisał:

Niemożliwe. To nie ma żadnego związku.

No to może z innego powodu zaczęło działać płynnie ...

19 minut temu, przemak napisał:

Szum "szsz" czy "brrrrr"? ?

Bardziej "Szsz" :)

Podłączyłem teraz na 4 akumulatorkach 1,5V i jest dalej "szsz" więc obawiam się, że zasilacz liniowy problemu nie rozwiąże.



[przemak]

1 minutę temu, ksiezyc napisał:

No to może z innego powodu zaczęło działać płynnie ...

Bardziej "Szsz" ?

Podłączyłem teraz na 4 akumulatorkach 1,5V i jest dalej "szsz" więc obawiam się, że zasilacz liniowy problemu nie rozwiąże.



To jest scalak do przenośnych radyjek, także ten ? Prawdopodobnie będzie mniej s umiał z wysokoomowymi słuchawkami. Możesz zrobić wzmacniacz "pro" ze standaryzowaną impedancją wyjściową, dając na wyjściu szeregowo z kondensatorem C4/C8 oporniki 68 omów (do 82). Wtedy głośność przy różnych impedancjach słuchawek będzie "podobniejsza" i szumy na nisko omowych zmaleją. Wtedy jednak zasilanie raczej wyższym napięciem.
