Witam.

Od jakiegoś czasu posiadam tytułowy CD, czyli Usher CD-1.

Zastanawiam się nad modyfikacją polagającą na zastąpieniu, wymianie układu wyjściowego z zastosowanych op-ampów na nowy układ tzw. lampizoacją, ew układ dyskretny cos w rodzaju Pass B1.

Tytułowy CD zbudowany jest, jak się wydaje, na jakieś uniwersalnej płycie głównej, gdyż taki sam układ elementów jest w CD

1. Music Hall CD25.2, a także bardzo podobna w
2. Creek Evolution CDP (wersja I)

Sam układ PCM1738 stosowany także w CD Esteric DV50 ?(nie wspomnę modelu), Classe CD-10, Ayre cd-7, Piooner PD-D6, SHANLING SCD-T200 i pewnie jeszcze kilku innych plyerkach.

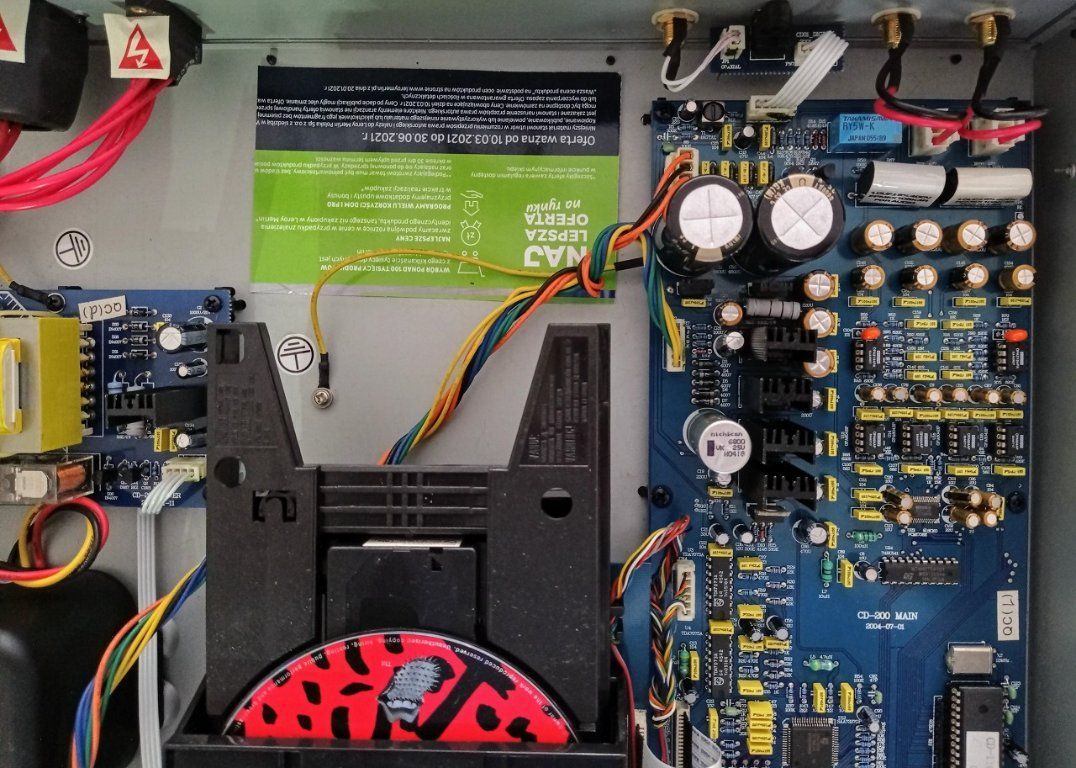

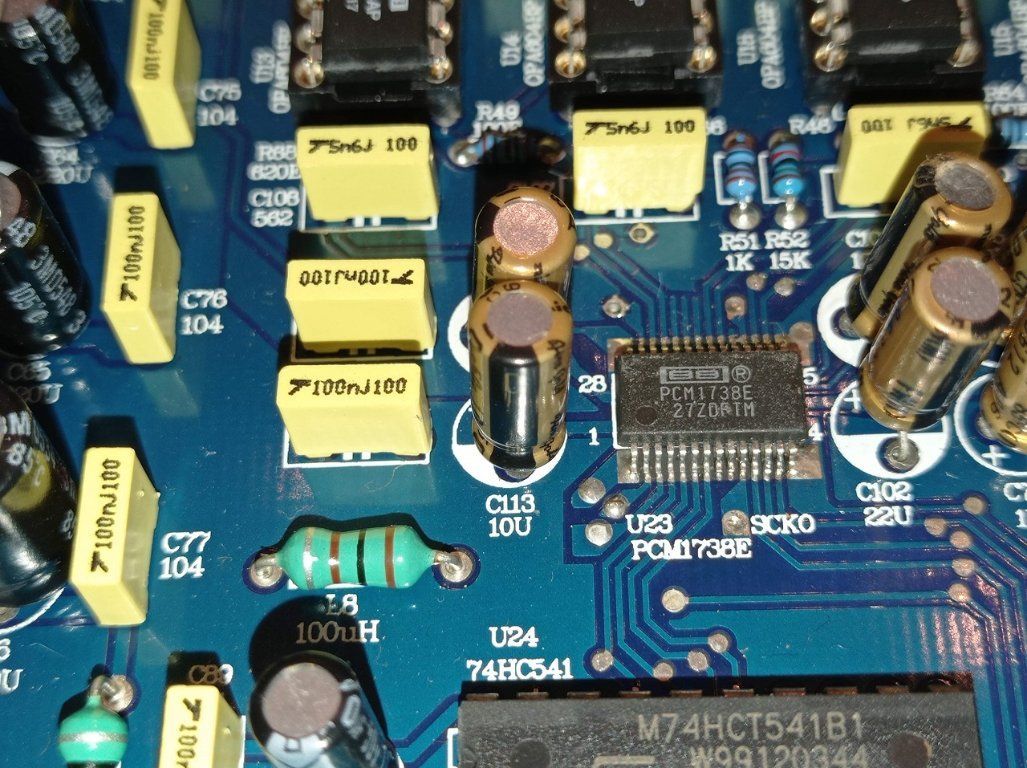

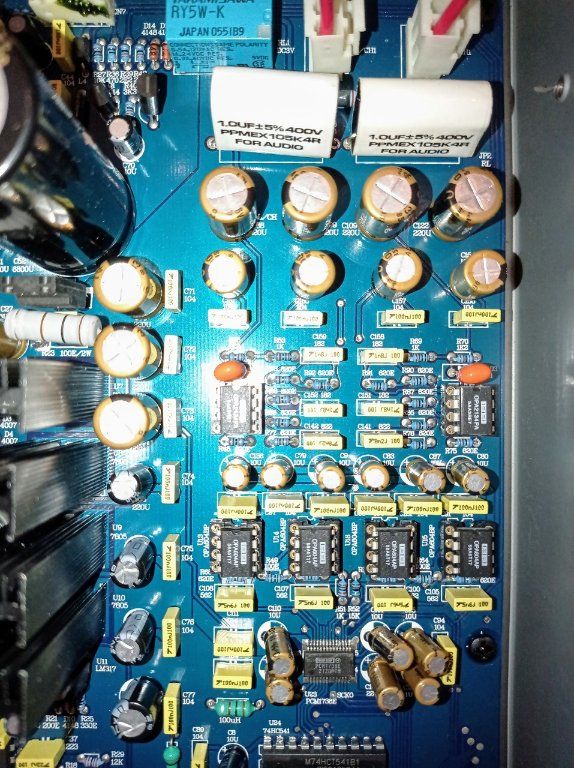

Poniżej zdjęcia wnętrza tytułowego Usher CD-1

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

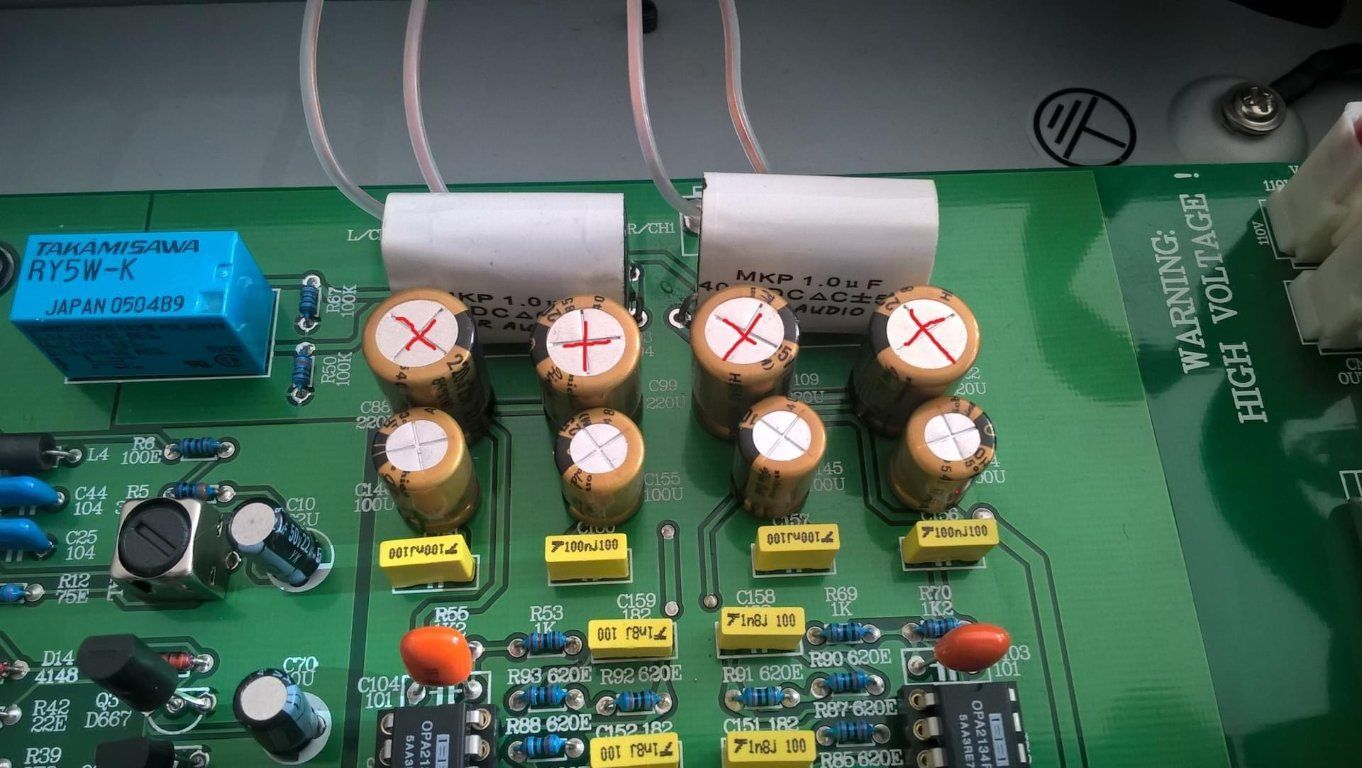

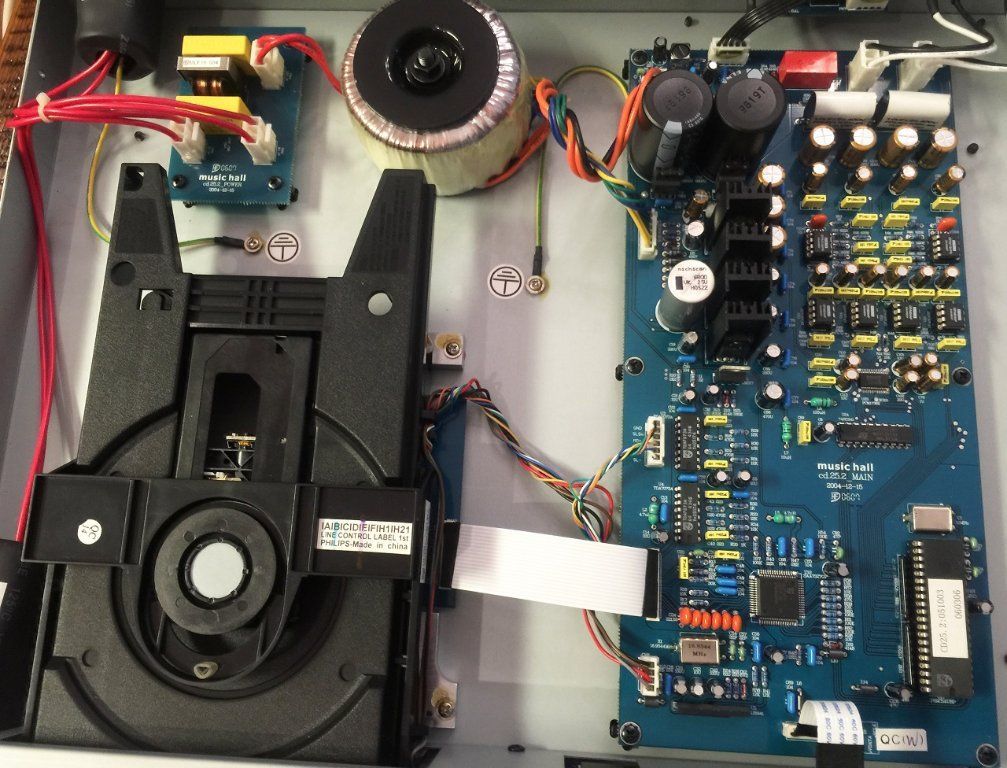

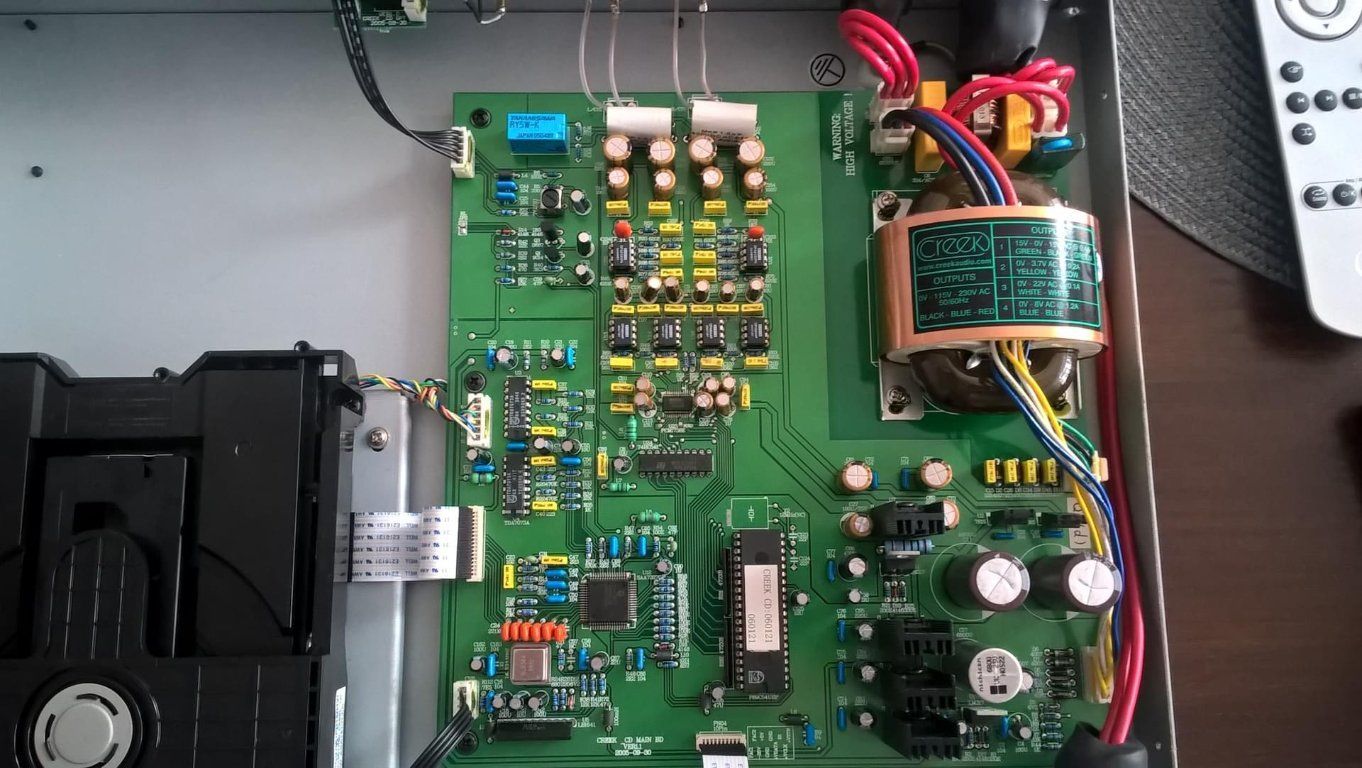

a tu zdjęcia wspomnianych powyżej bliźniaczych Music HallCD25.2 oraz Creek Evolution CDP

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 14 Marca 2021 przez Ape

[Ape]

A teraz do rzeczy, ponieważ sam nie za bardzo się na tym znam, liczę, że doświadczeni koledzy podpowiedzą jakie płytki kupić i jak co połączyć.

Kolejna sprawa, to wybór układu wyjścia. Kiedyś miałem przez chwilę u siebie player włoskiej marki Docet Lektor CDP-05T (lub 0.6) tam wyjście było właśnie lampowe, pamiętam, że grał zjawiskowo.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



________________________________________________________________________

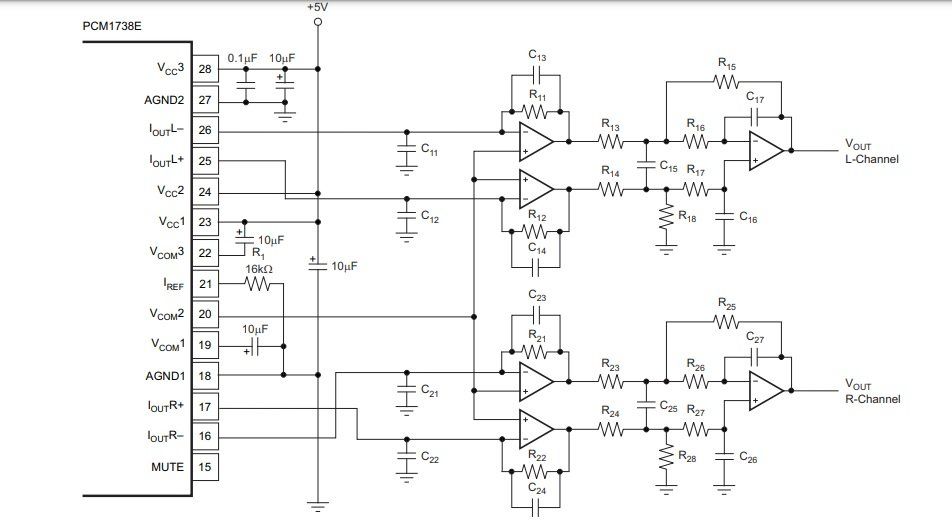

A tak wygląda prawdopodobnie układ wyjścia w tytułowym CD (w/g noty katalogowej)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 14 Marca 2021 przez Ape

[Ape]

znalazłem tez kilka stron w sieci odnośnie modyfikacji bliźniaczego Music Hall-a CD25.2

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Niestety nigdzie na natknąłem się na lampizację  powyższych CD, wiem jednak, że jest to możliwe, ponieważ np "kultowy" fabryczny SHANLING SCD-T200 występował już z lampami, znalazłem także na tej stronie



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

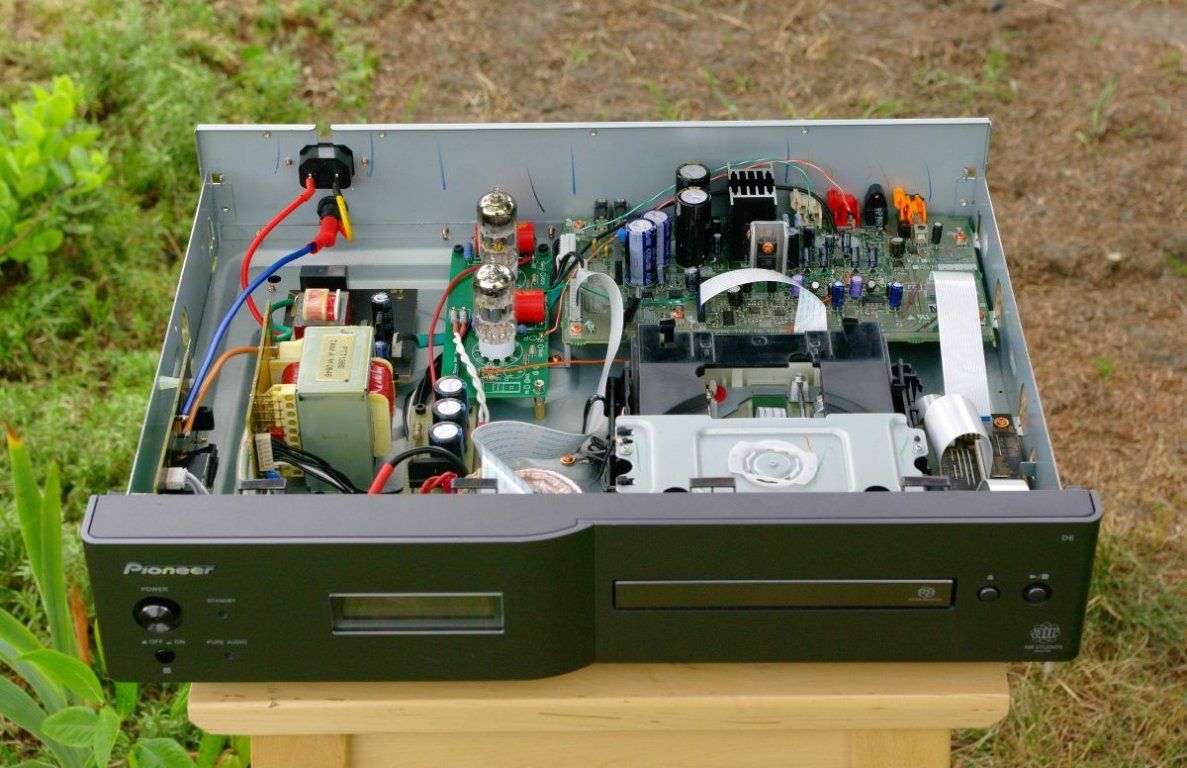

przykład już zlampizowanego Pioonera CD-D6 opartego na właśnie PCM1738

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 14 Marca 2021 przez Ape

[McGyver]

7 minut temu, Ape napisał:

ponieważ sam nie za bardzo się na tym znam, liczę, że doświadczeni koledzy podpowiedzą jakie płytki kupić

Takie które się zmieszczą.



8 minut temu, Ape napisał:

Kolejna sprawa, to wybór układu wyjścia. Kiedyś miałem przez chwilę u siebie player włoskiej marki Docet Lektor CDP-05T (lub 0.6) tam wyjście było właśnie lampowe, pamiętam, że grał zjawiskowo.

0.5T oraz 0.6T są oparte na przetwornikach Cirrusa z wyjściami napięciowymi. Nie możesz wprost skopiować stopnia lampowego z 0.5T lub 0.6T i przenieść go do Ushera bo PCM1738 ma wyjścia prądowe i rezultat będzie nędzny. Potrzebujesz stopnia ze wzmocnieniem i konwersji pasywnej.

BTW, jeżeli modele 0.5T lub 0.6T grały Ci zjawiskowo, to Usher po lampizacji zrobionej prawidłowo wyrwie Cię z butów. Powinien zagrać nie gorzej niż Lector CDP7TL. Przerabiałem kilka odtwarzaczy opartych na PCM1738, Pioneera PD-D6, Shanlinga CD-T80, Creeka EVO i wiem co potrafi ta kość z dobrą analogówką.
Oto wnętrze w/w Shanlinga:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Oryginalnie była tam standardowa opampowa analogówka oraz na doczepkę bufor lampowy w stylu prosiaka, zcyli układ bez wzmocnienia.
Zlikwidowałem całą opampową analogówkę, przeprowadziłem rekonfigurację układu lampowego tak, by pracował ze stosownym wzmocnieniem, zrobiłem pasywną konwersję I/V i podałem sygnał z wyjść prądowych PCM1738 wprost na siatki lamp. Dzięki temu że tam już były lampy, nie musiałem wbudowywać dodatkowego transformatora i zasilacza. Wystarczyło przerobić istniejące układy. Wstawiłem też dobre, olejowe kondensatory sygnałowe. Rezultat brzmieniowy znakomity.
Przerabiaj tego Ushera bo warto.

15 minut temu, Ape napisał:

przykład już zlampizowanego Pioonera CD-D6 opartego na właśnie PCM1738

Widzę że znalazłeś Pioneera przebudowanego przeze mnie.

17 minut temu, Ape napisał:

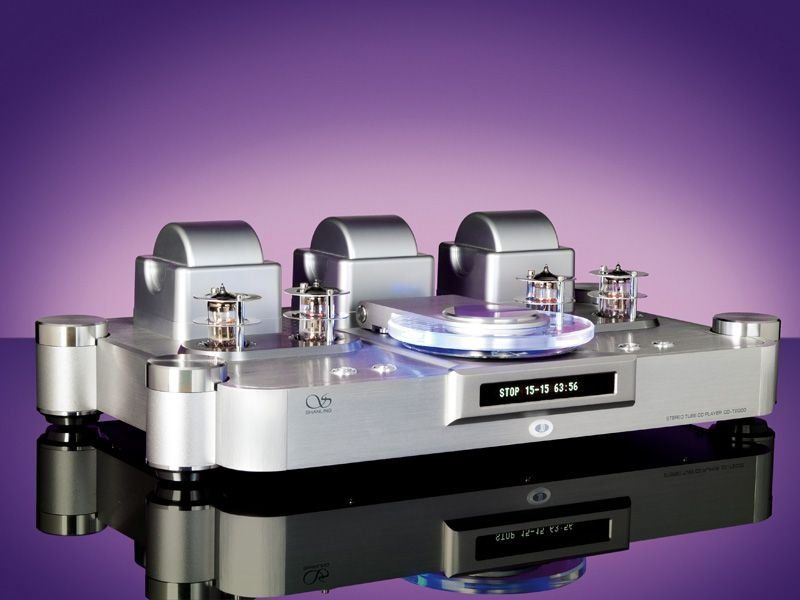

"kultowy" fabryczny SHANLING SCD-T200 występował już z lampami

To jest mylące. Ten SCD-T200 ma opampową analogówkę plus bezsensowny lampowy bufor tak samo jak CD-T80.
I tak samo jak CD-T80 da się go przebudować.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ape]

9 minut temu, McGyver napisał:

Takie które się zmieszczą.
...Przerabiaj tego Ushera bo warto.

@McGyver Dzięki za odpowiedź.

Co do płytek, to na forum chwalne sa te od @bikerbo SRPP, tylko zapewne trzeba to jeszcze dopasować do rzeczonego CD, jest szansa na jakiś schemat?

Druga sprawa, układ PCM1738 ma wyjścia symetryczne? Jak to ugryźć?

Edytowane 14 Marca 2021 przez Ape

[McGyver]

2 minuty temu, Ape napisał:

Co do płytek, to na forum chwalne sa te od @bikerbo SRPP,

Do tego będziesz potrzebował jeszcze zasilacza i trafolka. Na pewno wszystko pomieścisz?



3 minuty temu, Ape napisał:

Druga sprawa, układ PCM1738 ma wyjścia symetryczne? Jak to ugryźć?

Może tak jak robi Atoll z PCM1796 i PCM1792?



4 minuty temu, Ape napisał:

jest szansa na jakiś schemat?

Pisz na maila, pogadamy.

9 minut temu, Ape napisał:

zapewne trzeba to jeszcze dopasować do rzeczonego CD

Mam pewien pomysł. Wytnij sobie z tekturki prostokąt o wymiarach 76x128mm i spróbuj go zmieścić w cedeku na "podłodze" za napędem

[Ape]

Włożyłem kartonik nawet większy 13 x 8cm - jak widać bez problemowo.

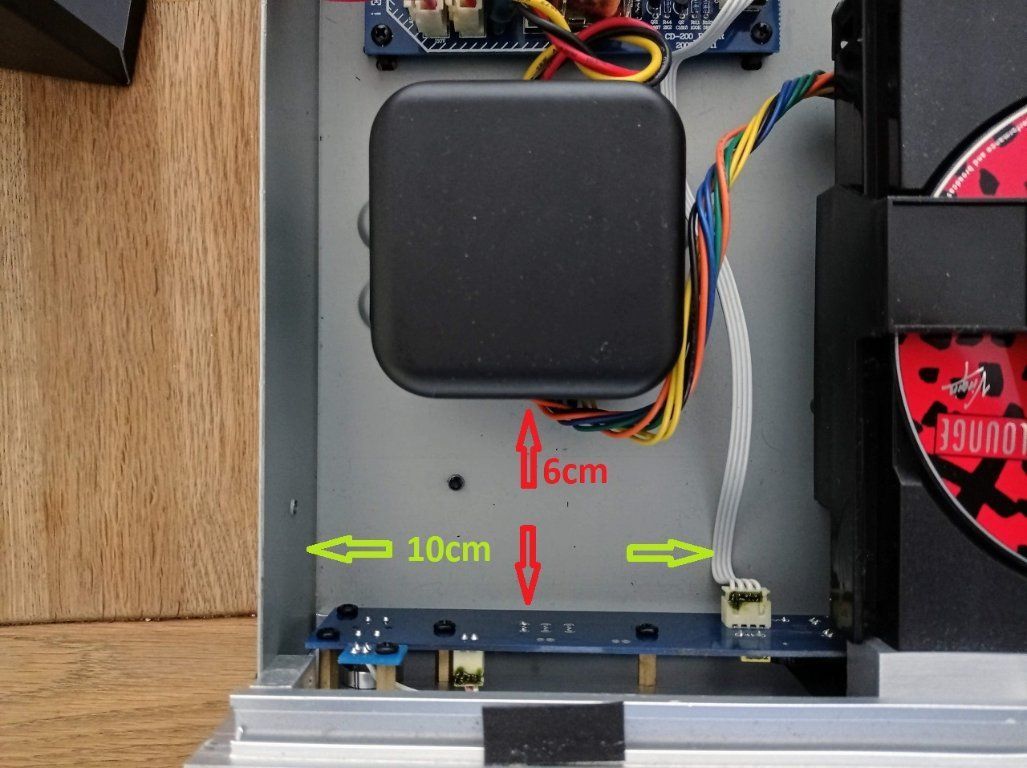

Miejsce w oryginale na trafko to 6 x 10cm,  ew tutaj jest pole manewru, można zmienić położenie oryginalnych traf bliżej tylnej ścianki, wtedy miejsce się powiększy, tyle że pod tym trafem w czarnej puszcze są "wytłoczenia" w dolnej części

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 14 Marca 2021 przez Ape

[McGyver]

28 minut temu, Ape napisał:

Miejsce w oryginale na trafko to 6 x 10cm

No to się zmieści bez przemeblowania.

Zmierz jeszcze ile jest miejsca od "podłogi" do "sufitu".

[Ape]

ok ≥7cm

Edytowane 14 Marca 2021 przez Ape

[McGyver]

6 minut temu, Ape napisał:

ok ≥7cm

Jak się da niskie dystanse to PCB z lampami na baczność zmieści się z zapasem jakieś 4mm od "sufitu".

[Ape]

Ktoś coś podpowie, co wstawić, jak wstawić?

[raven1985]

W dniu 14.03.2021 o 13:54, McGyver napisał:

Przerabiałem kilka odtwarzaczy opartych na PCM1738,

Nurtuje mnie taka kwestia. Ten przetwornik ma wyjścia na których jest normalnie 2.5V . Jak podłączysz rezystor i/v do gleby to będzie płynął tam prąd stały z wyjść dac . A ten rezystor będzie przecież mały . To chyba nie będzie zdrowe dla tej kości ?

"The common level of the I/V conversion circuit must be the same as the common level of DAC IOUT that is given by the VCOM2 reference voltage 2.5Vdc"


[McGyver]

Nic mu nie będzie nawet gdybyś go zwyczajnie zwarł do gleby.

[Ape]

Czy analogówka Pass D1 będzie tu pasowała? Czy warto wykorzystać zbalansowane wyjście z DAC?

Ew jak rozwiązać kwestie podłączenia wyjścia z DAC do nowego układu wyjściowego?

[McGyver]

16 minut temu, Ape napisał:

Czy analogówka Pass D1 będzie tu pasowała?

Tak, ale trzeba całość mądrze wyregulować bo PCM1738 ma offset.



17 minut temu, Ape napisał:

Czy warto wykorzystać zbalansowane wyjście z DAC?

Jeżeli zamierzasz wykorzystywać wyjścia XLR, to tak.
W przeciwnym wypadku nie ma po co.
