Wzmacniacz na 6s19p

[piku bb]

Pomożecie?

Kończe już 2 watowego lampiaka,czekam na blachy i za ok.1,5 miesiąca planuje odpalić JLH.

No i po nim planuję wzmacniacz jak w tytule wg projektu-

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Już zakupiłem lampy i zbieram powoli pozostałe części,ale nie wiem jakie mają być trafa głośnikowe.Jaką oporność mają ''widzieć'' lampy w takim połączeniu?Jakiej średnicy druty itd.

Mam rdzenie z karkasami Haslera dokładnie takie same jak we flexivoksie 1 i na nich planuję zrobić wyjściowe-

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 16 Marca 2021 przez piku bb

[zjj_wwa]

Czy dobrze rozumiem, że zamiast tych lamp mocy co na schemacie u Troells'a, chcesz dać cztery zrównoleglone 6s19p ?



[piku bb]

11 godzin temu, zjj_wwa napisał:

Czy dobrze rozumiem, że zamiast tych lamp mocy co na schemacie u Troells'a, chcesz dać cztery zrównoleglone 6s19p ?

Tak.Mój błąd że nie napisałem.Na forach piszą że są to lampy podobne i w wielu zastosowaniach można je zamieniać.Oczywiście 6as7 jest podwójna.A że mam od groma 6s19p i chcę w przyszłości przejść na lampe to ten schemat jest jak znalazł.

Niestety kompletnie nie wiem jak przeliczyć trafo wyjściowe,a bardzo bym chciał.Masz może taką wiedzę żeby pomóc.

[Roman_66094]

Transformator do 4 równolegle 6s19p ra ok 600-800 Myślę ze typowy pod 6s33s  podejdzie.

Wzmacniacz nie będzie łatwy do wykonania. Jeśli nie potrzebujesz dużej mocy i ok 6-7W ci wystarczy. To połącz równolegle 2 lampy 6s19p wtedy trafo 1,2-1,6K

[piku bb]

3 godziny temu, Roman_66094 napisał:

Transformator do 4 równolegle 6s19p ra ok 600-800 Myślę ze typowy pod 6s33s  podejdzie.

Wzmacniacz nie będzie łatwy do wykonania. Jeśli nie potrzebujesz dużej mocy i ok 6-7W ci wystarczy. To połącz równolegle 2 lampy 6s19p wtedy trafo 1,2-1,6K

Uparłem się na ten układ i klamka już zapadła-jak uważasz-jak powinno wyglądać to trafo,bo z tego co czytam w temacie to lampy mają tylko''widzieć''ra np.800ohm.Kwestia przeliczenia okna,średnicy drutu,zwojów,przekładni itd.



[Roman_66094]

2 minuty temu, piku bb napisał:

Uparłem się na ten układ i klamka już zapadła-jak uważasz-jak powinno wyglądać to trafo,bo z tego co czytam w temacie to lampy mają tylko''widzieć''ra np.800ohm.Kwestia przeliczenia okna,średnicy drutu,zwojów,przekładni itd.

Ja bym zamówił transformatory u Pietro4 On ma opracowane pod diabełki 3s33s i tego projektu bym się trzymał.

Napięcie anodowe(miedzy anodą a katodą) 190V Ia 200mA ra 600 ohm

Zerknąłem na schemat z linku i tego bym się trzymał.

[rufus74pz]

Może się przyda.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość JanF]

Q-cze, podoba mi się ten schemat SE z linku na 2x 6AS7 na kanał, tanio, mocno i dynamicznie.

[piku bb]

8 godzin temu, Roman_66094 napisał:

Ja bym zamówił transformatory u Pietro4 On ma opracowane pod diabełki 3s33s i tego projektu bym się trzymał.

Napięcie anodowe(miedzy anodą a katodą) 190V Ia 200mA ra 600 ohm

Zerknąłem na schemat z linku i tego bym się trzymał.

W linku zasilacz ma wtórne na anody 230v/1A i wydawało mi się że to mocno przesadzone.

Ale to jest dobry kierunek-trafa pod diabełki.

6 godzin temu, JanF napisał:

Q-cze, podoba mi się ten schemat SE z linku na 2x 6AS7 na kanał, tanio, mocno i dynamicznie.

Mądrego to i dobrze posłuchać?

Że będzie dynamicznie to jestem pewien i tanio wyjdą tylko lampy (6s19p można teraz kupić po 7-8zł).Transformatory i obudowa pochłonie na oko 1500.

[Gość JanF]

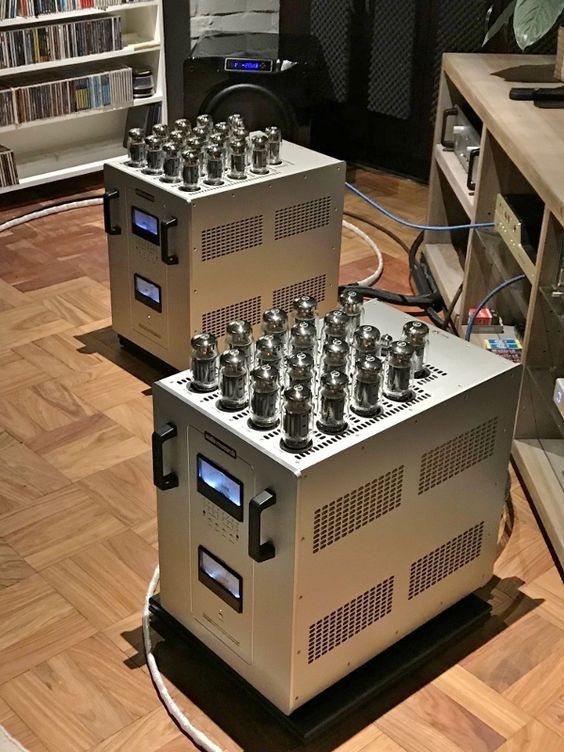

Proponuję Ci @piku bb inne rozwiązanie układowe, OTL na pastwisku 6s19p w odwróconym Futtermanie?
Możesz, dla bezpieczeństwa i innych technicznych wzgledów, dać tyle lamp, ile będzie wymagał autotransformator na wyjściu w kontekście prostoty wykonania.



[piku bb]

6 godzin temu, JanF napisał:

Proponuję Ci @piku bb inne rozwiązanie układowe, OTL na pastwisku 6s19p w odwróconym Futtermanie?
Możesz, dla bezpieczeństwa i innych technicznych wzgledów, dać tyle lamp, ile będzie wymagał autotransformator na wyjściu w kontekście prostoty wykonania.

Piękne grzejniki.Myślałem o OTL-ale skoro mam z czego zrobić transformatory głośnikowe,mam już lampy to skupię się na schemacie Troellsa.Na razie zbieram resztę części i tak podpytuje tu i ówdzie.Już mam w głowie pomysł na obudowę i podpytałem kumpla czy da radę blachy powyginać tak jak sobie wymyśliłem.A jak wygląda sprawa z parowanie lamp w takim układzie-jest to konieczne?
