wzmacniacz słuchawkowy - wejście/wyjście, przelotka, loop-through. Jak wykonać?

[pod_innym_nickiem]

Panowie, jak jest zrobiony ten obwód we wzmacniaczach słuchawkowych posiadających tzw przelotkę.

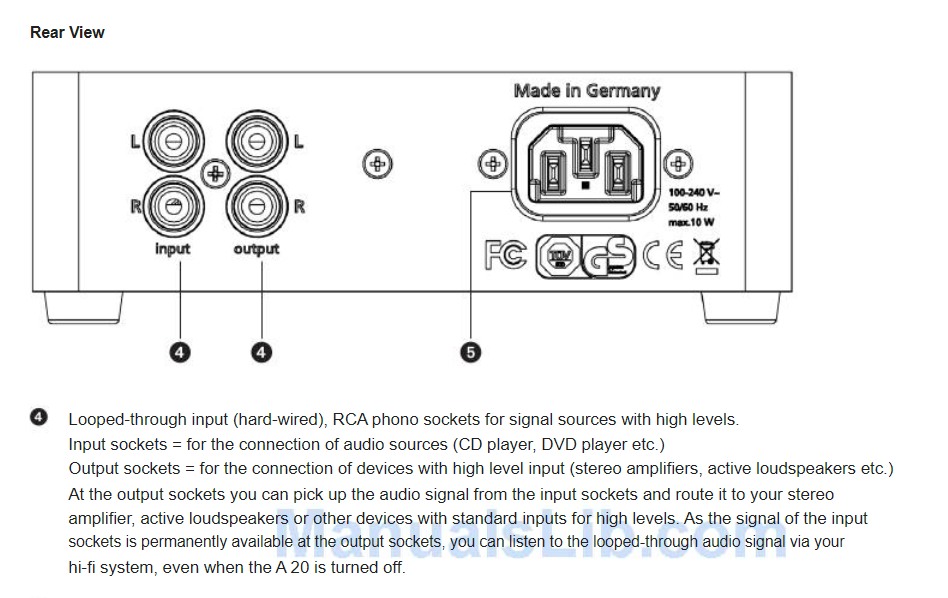

Dokładnie chodzi o to co jest na obrazku. Mamy tu wzmacniacz słuchawkowy Beyerdynamic a20 i standardowe wejście (input). Obok jest też wyjście (output).
Jak wyczytałem w instrukcji wejście jest na stałe połączone z wyjściem (hard-wired) i sygnał na wyjściu jest zawsze, niezależnie od tego czy wzmacniacz słuchawkowyjest włączony czy wyłączony.
Czy takie coś jak ta przelotka nie powoduje, że spada impedancja jaką widzi źródło sygnału? - np. DAC

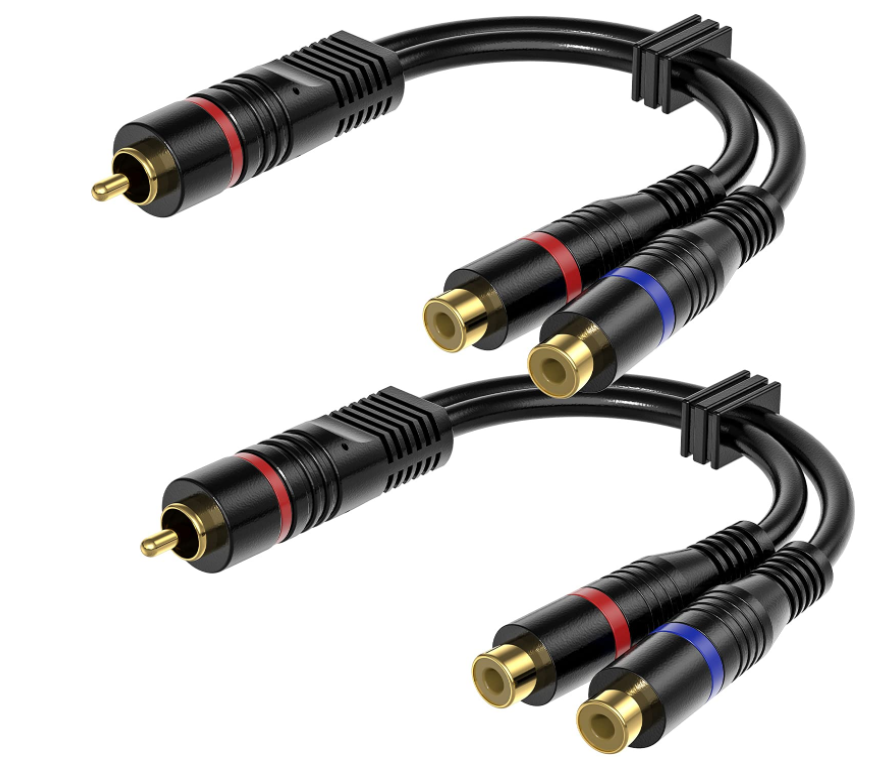

Mam DACa i chciałbym aby sygnał szedł równocześnie na wzmacniacz głośnikowy i na wzmacniacz słuchawkowy. Jak zbudować taki prosty układ aby nie mieszać z impedancją wejściową? Mógłbym połączyć DAC ze wzmacniaczem słuchawkowym i wzmacniaczem głośnikowym za pomocą zwykłego rozdzielacza (jak na obrazku) ale wówczas wiadomo impedancja wejściowa spada. Gorsze jednak jest to, że kiedy wzmacniacz słuchawkowy jest wyłączony to na wzmacniaczu głośnikowym słyszę zniekształcenia.

Tak więc jak ta przelotka może być skonstruowana w tym Beyerdynamicu? Jak zrobić takie coś samemu?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[micwoj]

Zazwyczaj zarówno wzmacniacz słuchawkowy jak i głośnikowy mają na tyle dużą impedancję wejściową że nie stanowi to problemu. Ja tam mam jeden system u siebie i nie ma  żadnego problemu. Chiński ak4490 podłączony na stałe do dwu wzmacniaczy. Trzeba tylko sensownie przemyśleć układ mas wszystkich trzech urządzeń żeby nie zrobić jakichś pętli.

Żeby urządzenie wejściowe nie widziało sumy impedancji dwu wzmacniaczy, musiałbyś zrobić jakiś bufor po drodze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 15 Grudnia 2022 przez micwoj

[xajas]

Wyobraz sobie, ze uzywasz „biamping“, czyli podlanczasz rownolegle dwie koncowki mocy (ktory wcale nie jest taki rzadki, i funkcjonuje). Wychodzi na to samo.
