wzmacniacz 12ax7 el84

[Krzychu0304]

Witam, spróbowałem zaprojektować wzmacniacz i poczyniłem taki o to schemat;

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

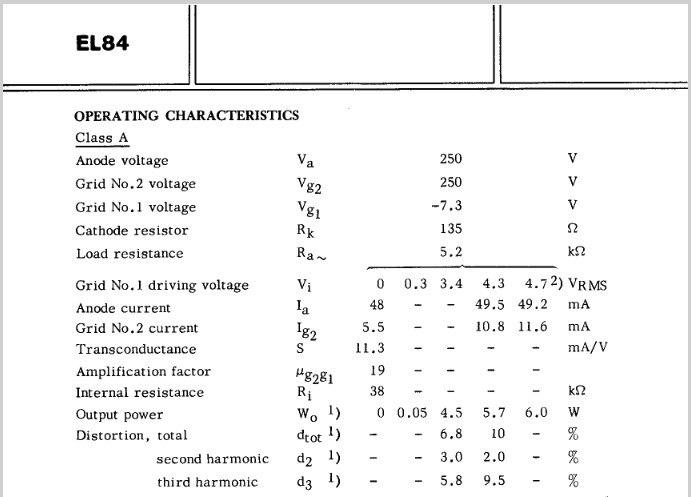

Założeniem konstrukcyjnym, była minimalizacja ilości elementów przy zachowaniu separacji poszczególnych elementów toru między sobą oraz zapewnieniu katalogowych wartości napięć dla lamp 250V dla anody i siatki, sterujące -2V dla ecc83 i -7,3V dla el84. Mam nadzieje że niczego nie pomyliłem i że wzmacniacz będzie miał te 6W na kanał...

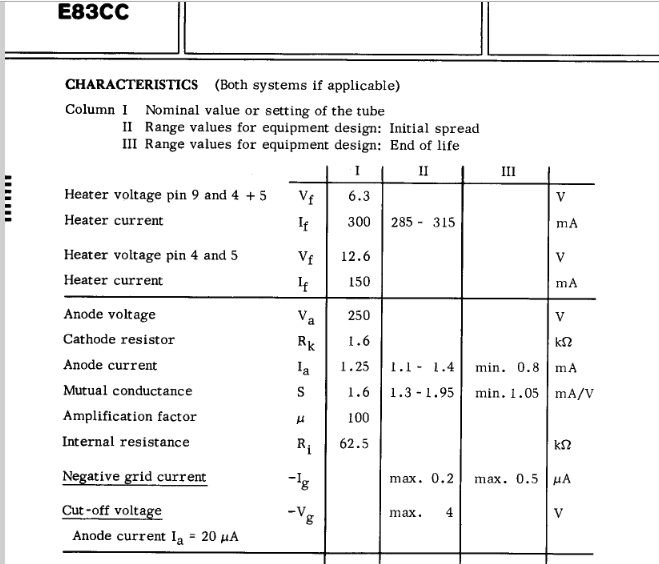

Wartości rezystorów katodowych wziąłem z katalogu, podobnie jak wartość kondensatora katodowego 12ax7. W innych projektach wartość kondensatora katodowego dla el84 wynosiła zwykle 100 lub 220 uF, 220 zapewnia lepsze przenoszenie niskich częstotliwości.

Pozostałe wartości rezystorów/kondensatorów zostały dobrane aby otrzymać zadane napięcia anodowe z rozsądnie małą ilością zakłóceń.

Użyte dławiki to 157M i 156C Hammonda, użyte trafo to LO20SE Ogonowskiego, czemu nie 1628SEA Hammonda? Ponieważ LO20SE wydaje się być bardziej dopasowane do el 84(impedancja 5,2k i moc 20w zamiast 5,0k i 30w), jednocześnie będąc ponad 2 razy tańszy.

Niestety nie potrafię odpowiednio zasymulować transformatora zasilającego(producent podaje jedynie napięcia i prądy poszczególnych uzwojeń, bez ich rezystancji i impedancji), myślałem tu zastosować transformator TE102/120 Sizei, a napięcie dokładniej wyregulować przy pomocy potencjometru mocy widocznym na schemacie pod oznaczeniem R1. A tak napięcie u mnie w gniazdku to około 242V.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzychu0304]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Schemat poddany drobnej korekcie związanych z dostępnością/ceną części.

Lista elementów, które na razie myślałem wykorzystać;

-trafo zasilające TE84/132 Sizei

-trafa głośnikowe LO20SE Ogonowski

-dławiki 157M i 156C Hammond

-potencjometr drabinkowy 50k eizz

-potencjometr drutowy 100w 500ohm jakiś amerykański nos z alegro

-rezystory w katodzie el84 5w drutowe bezindukcyjne,

-rezystor przy kondensatorze w zasilaczu drutowy 10w

-reszta rezystorów metaliowane 0,6w

-kondensator w zasilaczu Mundorf Mlytic HV MLSL 200+200 uf 500 VDC

-kondensator sprzęgający 100n, nie mam zbytniego pomysłu jakiego konkretnie użyć, jakieś porady?

-reszta kondensatorów jantzen cross cap

-teflonowe cokoły typu noval

-gniazda z czystej miedzi pozłacanej, ewentualnie berylowej

-przewody neontech socp przedwzmacniacz 24awg, końcówka mocy 20awg , trafa gniazda 16awg

Jakieś porady/wskazówki?
