Wykonanie nietypowej hybrydy - monobloki

**Grzegorz7** · 10 Września 2023

Godzinę temu, kinimod napisał:

To nie jest babol.

A więc celowe zamierzenie z Twojej strony.

Tak się nie robi. Jest to zupełnie bez sensu.

Dwa Zenery antyszeregowo to typowe zabezpieczenie w obwodach bramek. Nie ma tu żadnej innej filozofii jak tylko ochrona izolowanej bramki przed przebiciem ładunkiem w wypadku za wysokiego potencjału. Dopuszczalny potencjał MOSFET`ów to przedział od +- 15-30V. Niektóre tranzystory mają diody Zenera w swej strukturze.

W przypadku takiego połączenia nie masz zabezpieczenia dla ujemnych skoków napięcia.

Trochę się rozpędziłem - Edit...

Edytowane 10 Września 2023 przez Grzegorz7

Ricambi · 10 Września 2023

8 godzin temu, rufus74pz napisał:

Jak na wzmacniacz lampowy w układzie SE bez sprzeżeń zwrotnych myślę, że mało, jeżeli kolega może proszę o przykład innego lampowca który przy maksymalnej mocy będzie miał mniejsze THD.

Nawet bardzo mało, takie zniekształcenia mają wzmacniacze tranzystorowe bez globalnej pętli sprzężenia zwrotnego.

Amplifon WT30 II/III ma 0,2% dla 1W. Napisz proszę coś więcej o tym projekcie.

9 godzin temu, Grzegorz7 napisał:

0,13% to mało?

Bardzo mało, poniżej link do konstrukcji tranzystorowych Pass`a.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Grzegorz7** · 10 Września 2023

Dla mnie bardzo mało to poniżej 0,005%

Ricambi · 10 Września 2023

5 minut temu, Grzegorz7 napisał:

Dla mnie bardzo mało to poniżej 0,005%

Bez pętli sprzężenia globalnego i w lampowym wzmacniaczu mocy?

**Grzegorz7** · 10 Września 2023

Mówimy o wierności reprodukcji czy o ekscytacji, że wystrugany z drewna wzmacniacz gra?

Edytowane 10 Września 2023 przez Grzegorz7

kinimod · 11 Września 2023

13 godzin temu, Grzegorz7 napisał:

A więc celowe zamierzenie z Twojej strony.

Tak się nie robi. Jest to zupełnie bez sensu.

Dwa Zenery antyszeregowo to typowe zabezpieczenie w obwodach bramek. Nie ma tu żadnej innej filozofii jak tylko ochrona izolowanej bramki przed przebiciem ładunkiem w wypadku za wysokiego potencjału. Dopuszczalny potencjał MOSFET`ów to przedział od +- 15-30V. Niektóre tranzystory mają diody Zenera w swej strukturze.

W przypadku takiego połączenia nie masz zabezpieczenia dla ujemnych skoków napięcia.

Trochę się rozpędziłem - Edit...

Proszę wyjaśnij dlaczego jest bez sensu.

Mirosław_54832 · 11 Września 2023

W dniu 10.09.2023 o 09:21, kinimod napisał:

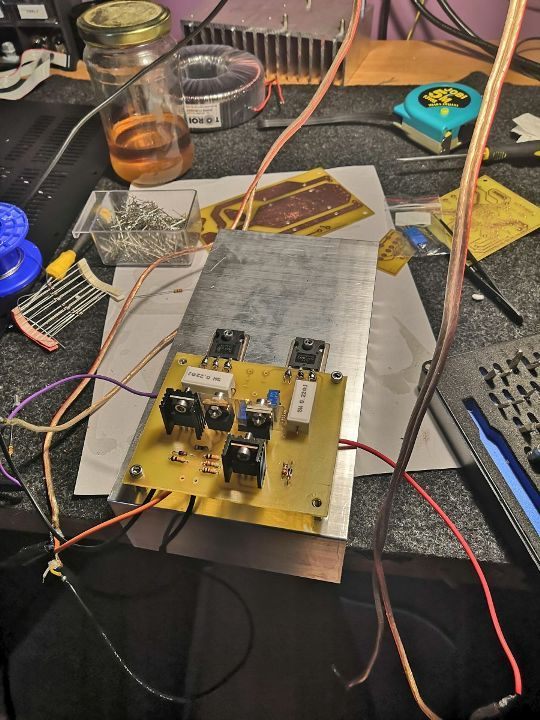

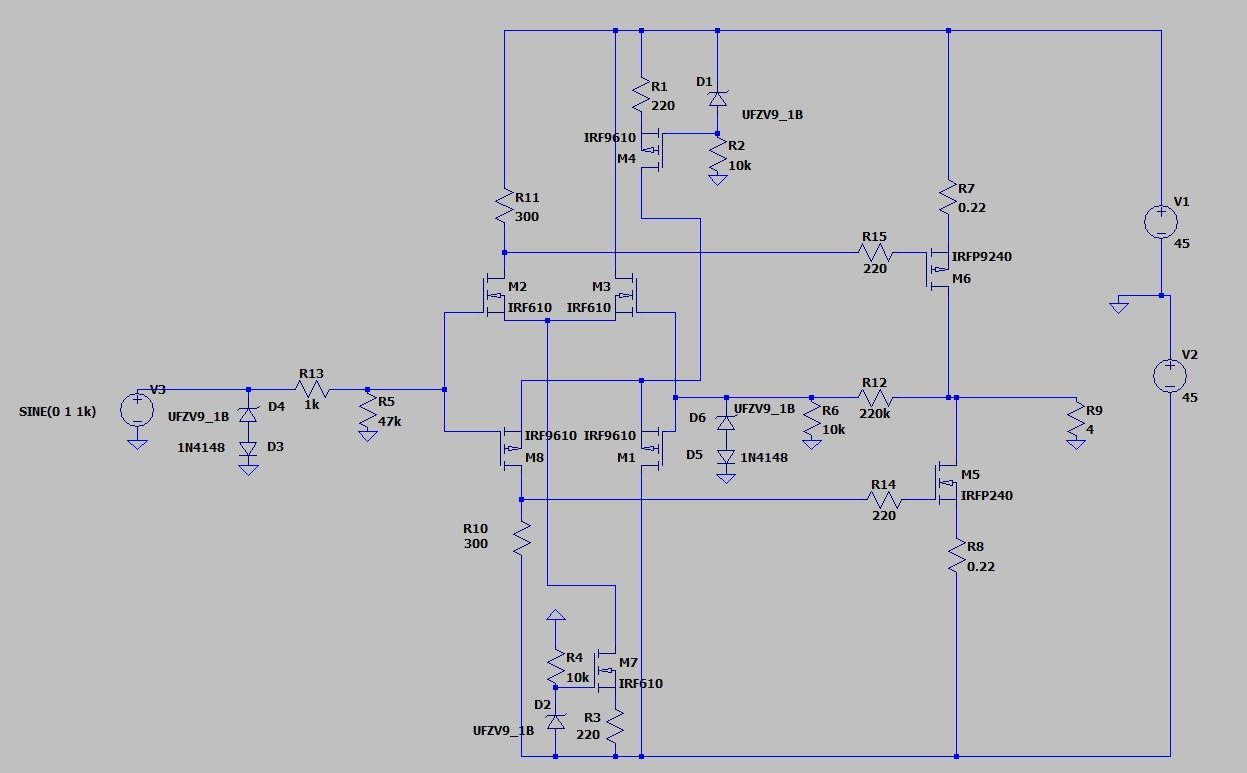

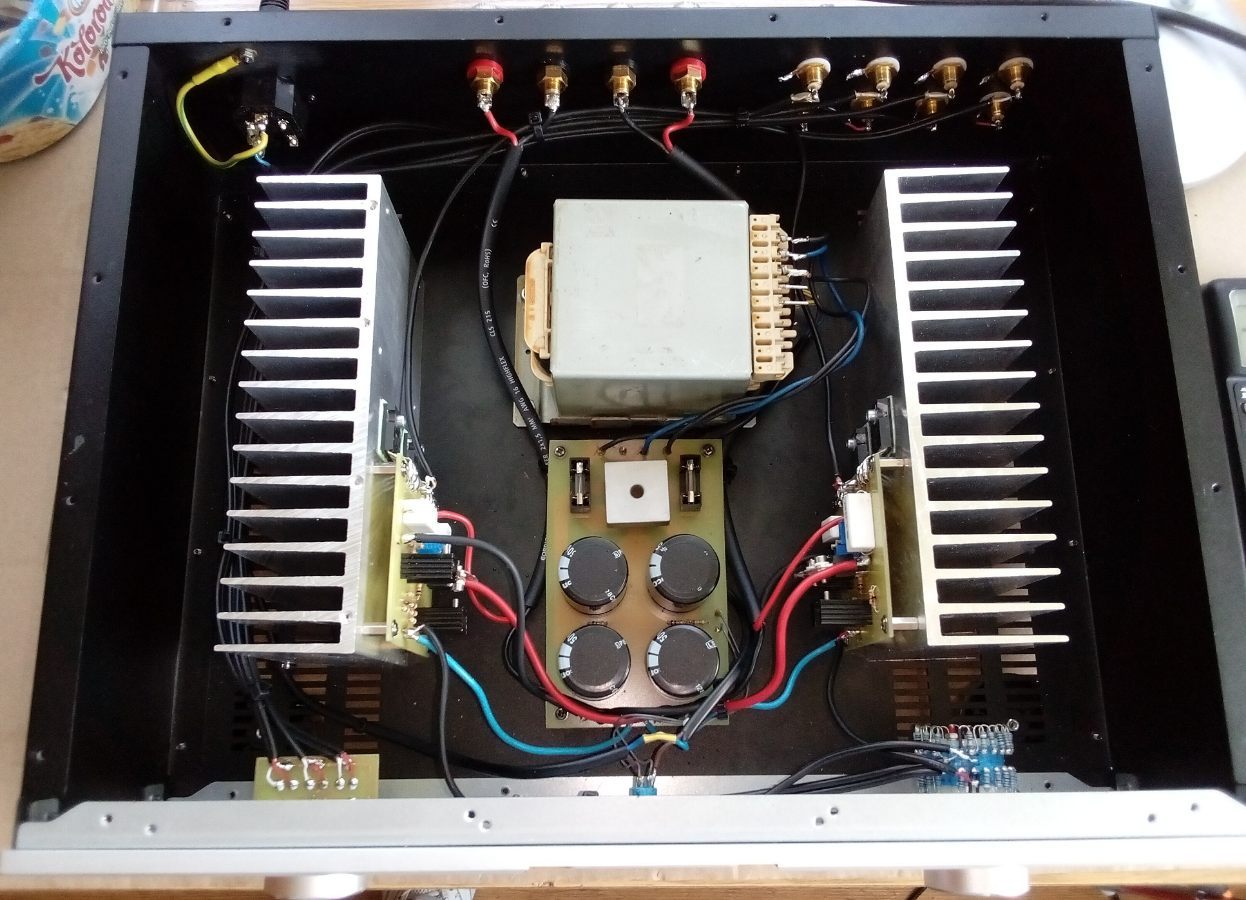

Po co akurat hybryda jak można wykonać prosty wzmacniacz na mosfetach. Jest ciepły i gra bardzo czysto. Dźwięk jest płynący i przy tym dynamiczny. Scena jest głęboka dużo lepsza od typowych AB, których miałem kilkanaście.

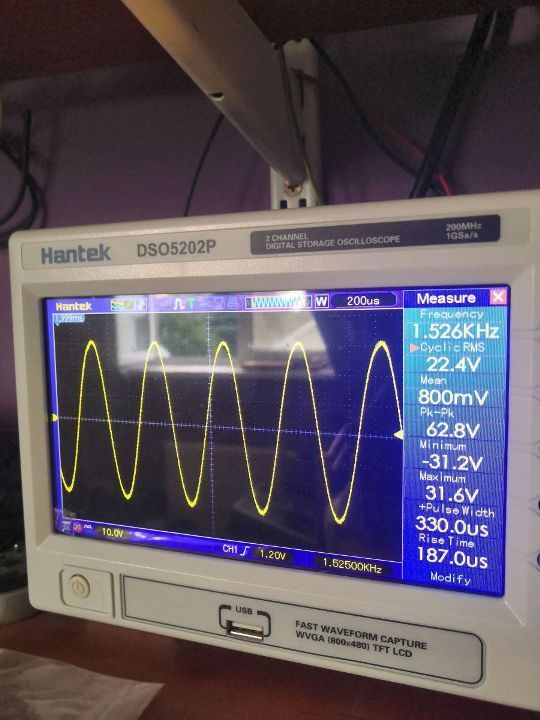

Prąd par różnicowych ok 24 mA a stopnia mocy 170 mA. Przy takich prądach był zrobiony pomiar przy mocy ok 0,1 W na kolumnach Dynaudio Audience 62. Moc zależy oz zastosowanego transformatora. Trafo 300 W 2x26-28 V w zupełności wystarczy. Trzeba zastosować większe radiatory dla źródeł prądowych i par różnicowych niż na zdjęciu lub zamocować je do wspólnego radiatora razem z tranzystorami mocy. Zamiast R10 i R11 potencjometry lub rezystory regulowane 500 ohm.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Grzegorz7** · 11 Września 2023

6 godzin temu, kinimod napisał:

wyjaśnij dlaczego

Chronisz bramki dla potencjałów wyższych od: U_Zenera+U_{przewodzeniaD.} Nie ma ochrony dla potencjałów ujemnych albowiem dioda jest włączona zaporowo.

21 godzin temu, kinimod napisał:

Dioda prostownicza blokuje ładunki elektrostatyczne z masy a zener z wejścia.

Herezja.

Nie ma takiego pojęcia jak ochrona przed zakłóceniami z masy!!!

Masa jest absolutem. Do niej odnosimy wszelkie potencjały sygnału i zakłóceń w układach.

W Twoim układzie chronisz bramkę tranzystora. Jeżeli potencjał bramek będzie stały względem masy oznaczać to będzie brak przenikania do nich zakłóceń. Chronisz bramki przed zakłóceniami (oraz za dużym sygnałem) od wejścia, od wyjścia i ewentualnie z obwodów zasilania. Masa, zakładasz jest przestrzenią odniesienia.

kinimod · 11 Września 2023

32 minuty temu, Grzegorz7 napisał:

Chronisz bramki dla potencjałów wyższych od: U_Zenera+U_{przewodzeniaD.} Nie ma ochrony dla potencjałów ujemnych albowiem dioda jest włączona zaporowo.

Herezja.

Nie ma takiego pojęcia jak ochrona przed zakłóceniami z masy!!!

Masa jest absolutem. Do niej odnosimy wszelkie potencjały sygnału i zakłóceń w układach.

W Twoim układzie chronisz bramkę tranzystora. Jeżeli potencjał bramek będzie stały względem masy oznaczać to będzie brak przenikania do nich zakłóceń. Chronisz bramki przed zakłóceniami (oraz za dużym sygnałem) od wejścia, od wyjścia i ewentualnie z obwodów zasilania. Masa, zakładasz jest przestrzenią odniesienia.

Super dziękuję.

Nie miałem na myśli ochrony przed zakłóceniami z masy tylko przypadkowym dotknięciem obudowy przez naładowany organizm, czyi przez dużym ładunkiem elektrostatycznym. Kiedyś uszkodziłem w ten sposób wzmacniacz operacyjny w DAC.

Czy jest jakiś sposób na zabezpieczenie przed takim powtórnym uszkodzeniem ? ( oczywiście oprócz wymiany dywanu)

**Grzegorz7** · 11 Września 2023

Nie ma. To tylko kwestia jak duży jest ten ładunek i jaka jest droga przepływu.

W większości wypadków wystarczy duża wilgotność powietrza w pokoju, "uziemienie" się do masy właśnie,...

Dla ciekawości powiem, że czasami coś dłubię w układach elektronicznych z innych dziedzin. Bywało, że wejścia szlag mógł trafić przy różnicy potencjałów rzędu 3 woltów...

Ale widzę, że coraz więcej podzespołów jest zabezpieczanych na ładunki elektrostatyczne i praktycznie nic im nie grozi.

Roman_66094 · 13 Września 2023

Można by spróbować ustawić większy bias tak na ok 400-500mA zniekształcenia powinny spaść, przy obciążeniu 8 Omów będzie ok 1W w czystej klasie A.

Tylko wtedy dobrze by było, choć nie jest to konieczne, obniżyć nieco napięcie zasilania +/-35 powinno wystarczyć, spadnie całkowita moc wzmacniacza, ale chyba nie o moc w nim chodzi.

Edytowane 13 Września 2023 przez Roman_66094
