Panie i Panowie, walki z CDM-2 ciąg dalszy.

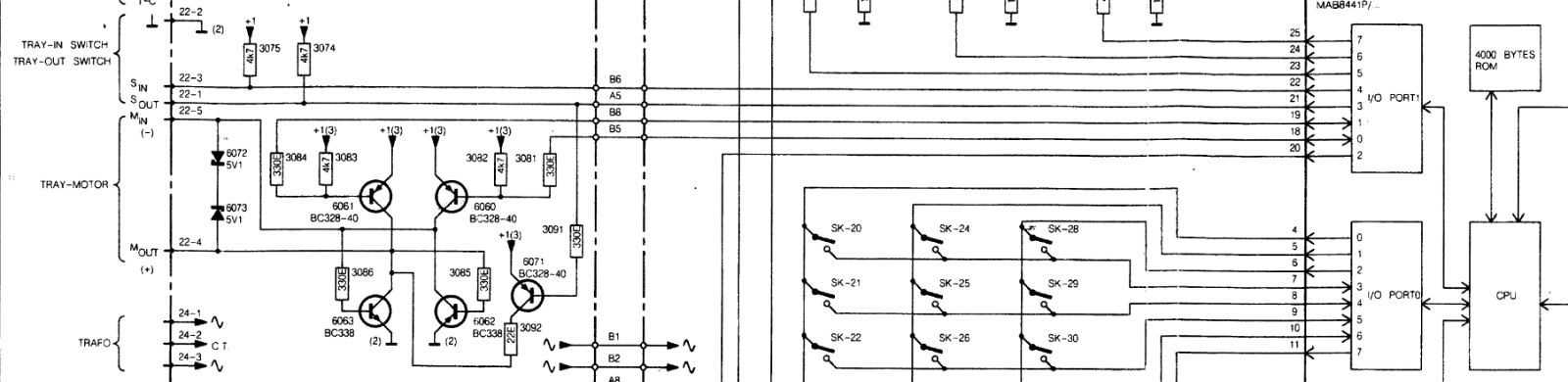

Wcześniej pisałem, że udało się zatrzymać silnik tray, pozostało powalczyć z losowym
wczytywaniem TOC (ilość poprawnych wczytań i niepoprawnych 50 / 50).
Podmieniłem jeszcze raz sam napęd z laserem (serwo musiało zostać, inne nie pasuje do płyty głównej)
i błędy wczytywania teraz nie występowały. Porzuciłem pomysł wymiany kości TDA5708, 5709, 74LS74.
Odkleiłem nawet od korpusu soczewkę wewnętrzną w układzie ogniskowania (wygląda jak szklanka zmniejszona 100 x),
z nadzieją znalezienia fabrycznego paprocha w okolicach lusterka, ale to nie to.
Dokleiłem też do ramienia focus kawałek tworzywa (0,3 mm), żeby go usztywnić, oryginalnie jest tu nalepiony
kawałek zwykłej taśmy elektroizolacyjnej, w wersjach z białym korpusem jest już coś sztywniejszego.
Nic nie pomogło, ale i nie pogorszyło.

Przy wymianie lasera wyszło, że prąd dawcy jest 2,5 x mniejszy, ustawiłem do poprawnej wartości;
po powrocie do oryginału był oczywiście 2,5 razy większy od normy, ale nic mu się nie stało przez te kilka minut przeciążenia.
Możemy obalić więc mit krążący na ten temat, przynajmniej w przypadku tej konkretnie diody laserowej Sharp LTO22MC.

W momencie, gdy pierwszy raz otwierałem ten CD, wypadła z niego jakaś malutka kształtka z tworzywa.
Wiedziałem skąd pochodzi, bo jest też we wszystkich innych jednostkach CDM-2. Chyba urwała się w transporcie kurierskim.
Dziwna jest jej konsystencja, dokładnie jak stearyna, można skrobać paznokciem, podejrzewam,
że 40 lat temu miało to inną (konsystencję).

Przypomniałem sobie o tej stearynowej pitce i rozebrałem jeszcze raz głowicę, żeby zobaczyć do czego to jest potrzebne.
Przykleiłem silikonem.

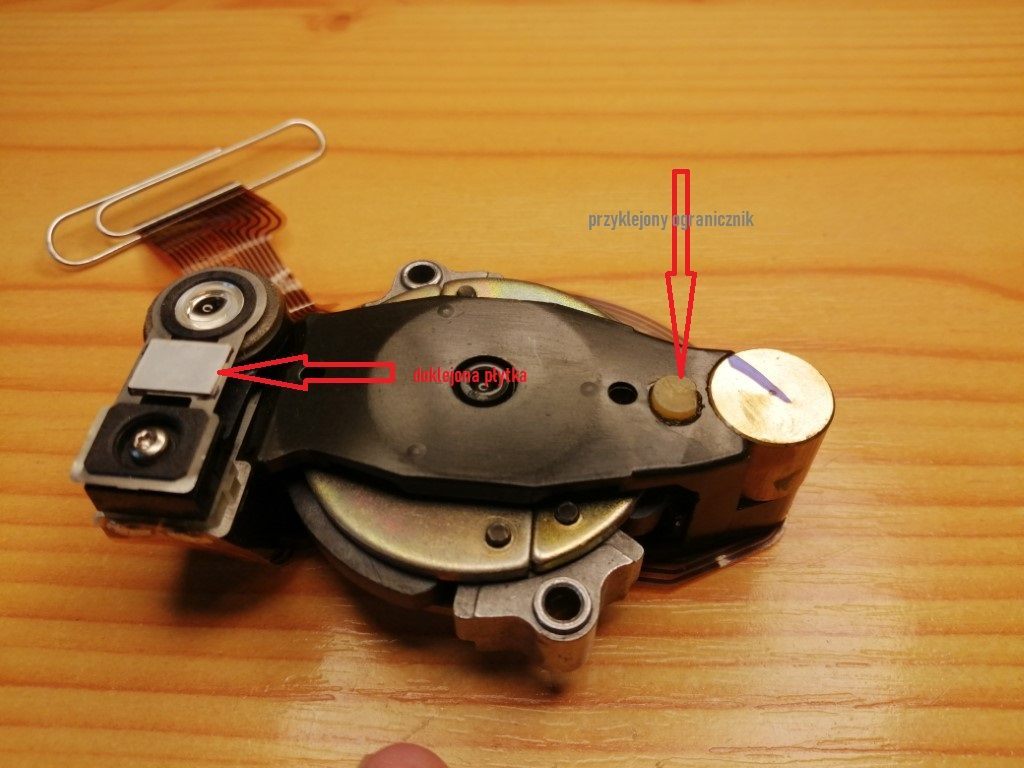

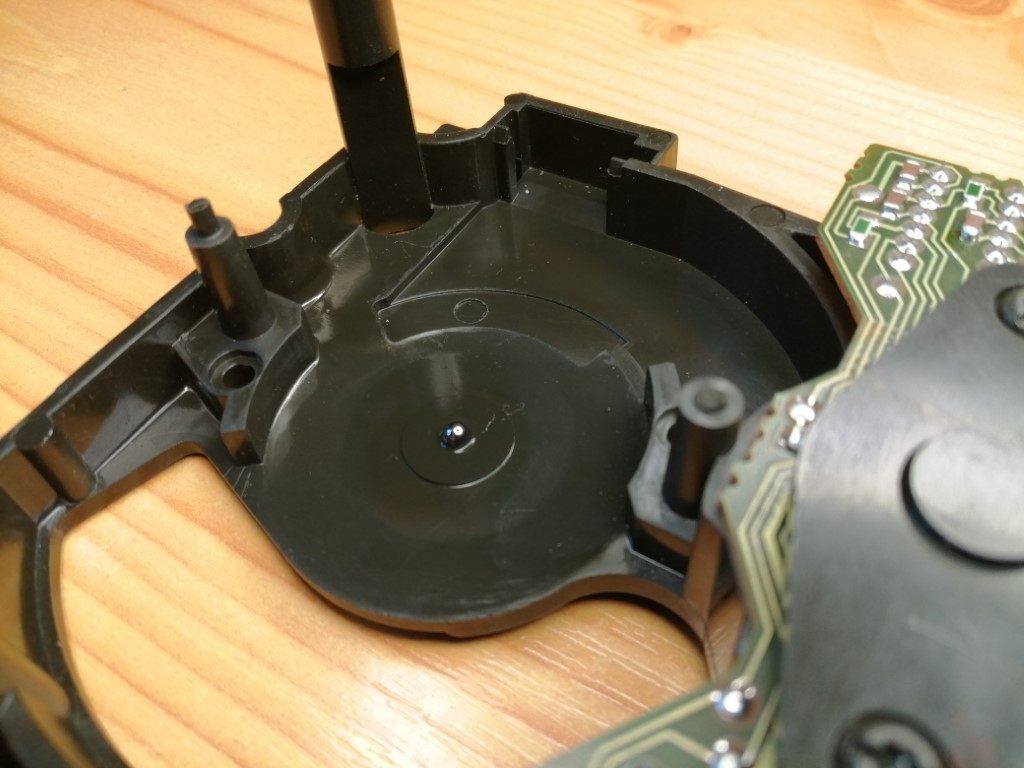

I to jest to. Ogranicznik ruchu ramienia radial.
W napędach z białym korpusem też to jest, ale ramię wali i tak o korpus w skrajnych położeniach - początek i koniec płyty.
W czarnym korpusie "Hi-Fi" po przyklejeniu tego badziewia ramię nie uderza w korpus, jakieś ~0,7 mm przerwy ma.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Teoria moja jest taka, że późniejsze serwa mają inny soft, potrafiący szybko reagować na nieprecyzyjne ustawienie
ramienia radiall przy starcie CD. Mogą też być różnice w wymiarach otworu na ramię w korpusie.

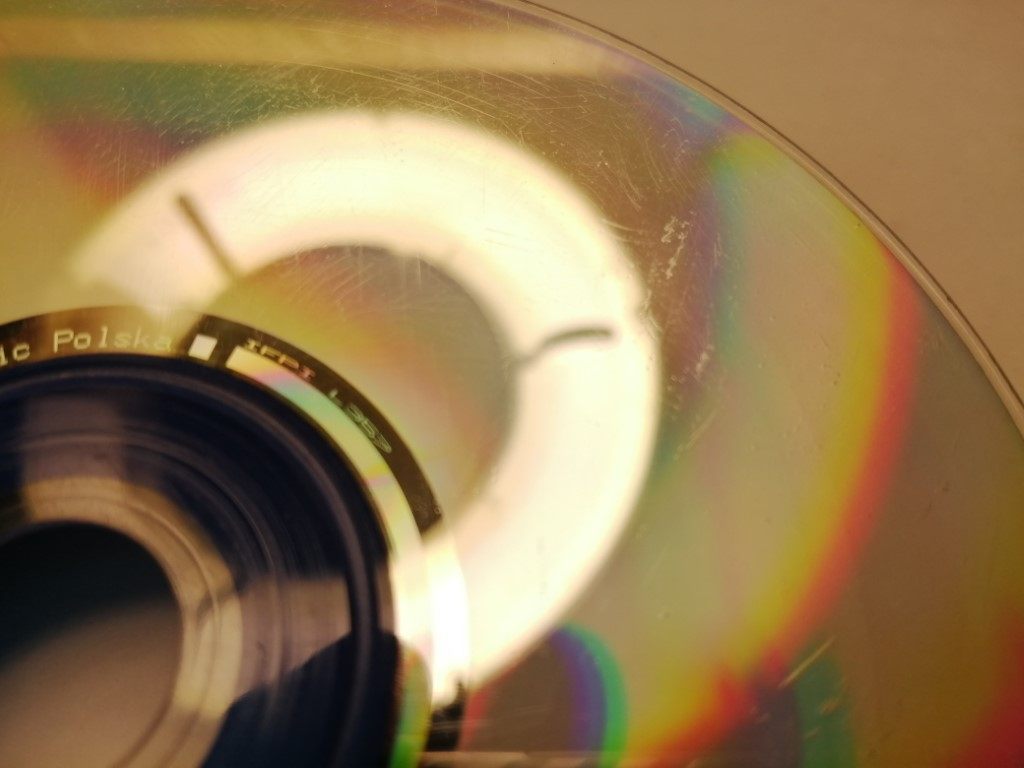

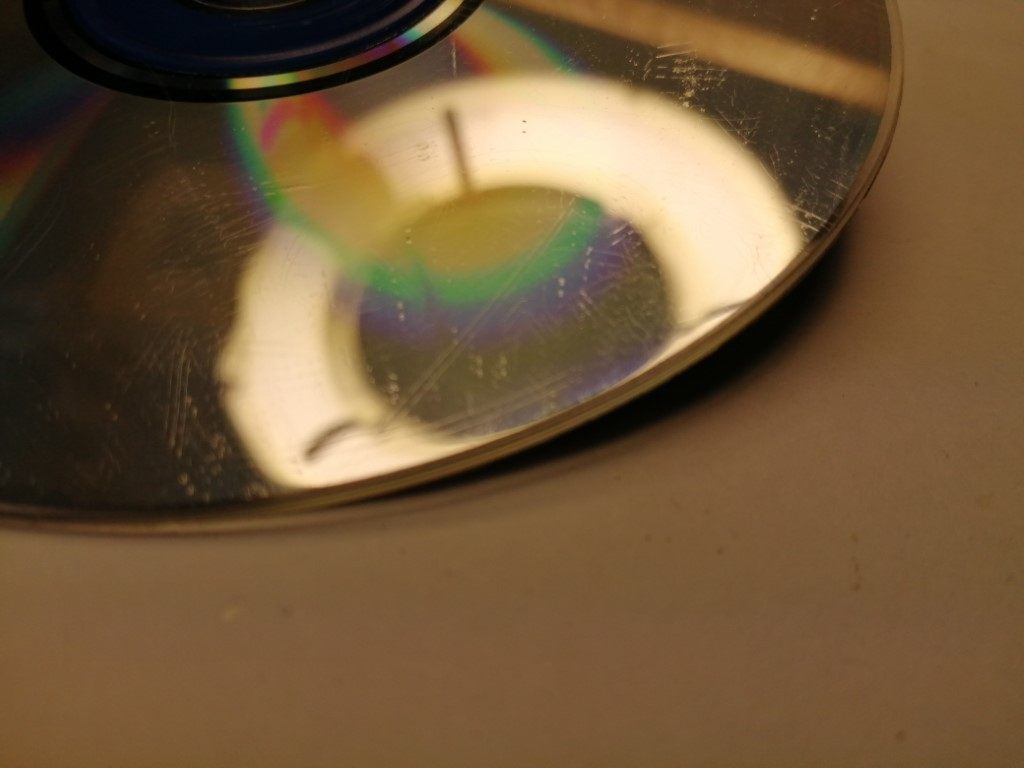

Teraz wczytuje płyty błyskawicznie za każdym razem. Wszystkie - porysowane, tłoczone , CD-R, i fabrycznie wadliwe jak TOOL - "Sober - tftd".
I odtwarza je bezbłęnie do końca.

Tyle razy już to rozbierałem i składałem, że ustawienie geometrii ramienia radiall zajmuje mi 2 minuty.

Uff.

Więc nie wyrzucajcie laserów od razu, trochę czasu potrzebują :).

Pozostało zamówić wyświetlacz w Mouser, bo staruszek ma padnięte segmenty oczywiście.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 6 Stycznia przez terminus

[witek_z]

43 minuty temu, terminus napisał:

Pozostało zamówić wyświetlacz w Mouser, bo staruszek ma padnięte segmenty oczywiście.

napisz koniecznie jaki to model, w Philipsie Cd160 są wyświetlacze 7seg

może to się przyda:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 6 Stycznia przez witek_z

[terminus]

Znam temat na wylot, w CD150 jest display z 9 pin na PCB, z możliwością regulacji jasności, jak komuś jeszcze działa, to można przyciemnić, wydłuży mu to życie.

W CD160, 360 (display 11 pin) już takiej opcji nie ma.



Edytowane 6 Stycznia przez terminus

[witek_z]

5 minut temu, terminus napisał:

W CD160, 360 (display 11 pin) już takiej opcji nie ma.

oj chyba niedokładnie przeczytałeś pdf-y

[terminus]

No tak, 12 pin. Ale pinów jest w rzeczywistości 11 (6+3+2).



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ale ja nie o tym, do CD150 potrzebny 9 pinowy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 6 Stycznia przez terminus

[witek_z]

5 minut temu, terminus napisał:

Ale ja nie o tym, do CD150 potrzebny 9 pinowy.

jeszcze raz, oj chyba niedokładnie przeczytałeś pdf-y

[terminus]

Możesz tu nie śmiecić?

[witek_z]

52 minuty temu, terminus napisał:

Możesz tu nie śmiecić?

nie chcesz pomocy to nie (goń sie)

[terminus]

Gdyby ktoś się pogubił, o co chodzi. ↑

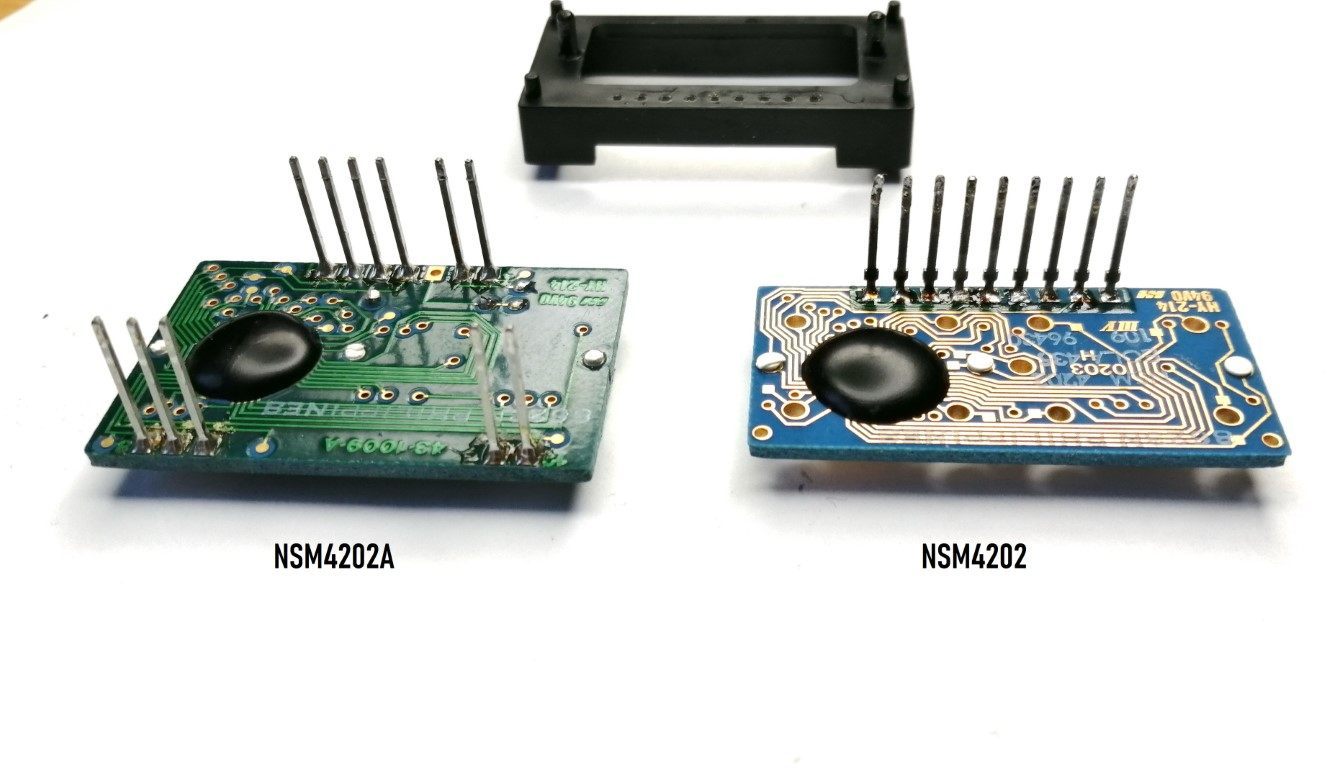

Oryginalne wyświetlacze występowały w dwóch podstawowych wersjach:
NSM4202A oraz NSM4202. Ten drugi był dodatkowo oznaczony pięczątką.
Jej treść podaje bin konkretnego egzemplarza, czyli jasność, dla każdego binu
była podana wartość rezystora ustalającego tą jasność.
Można ten rezystor zwiększyć, wydłużając żywotność starego oryginalnego wyświetlacza.

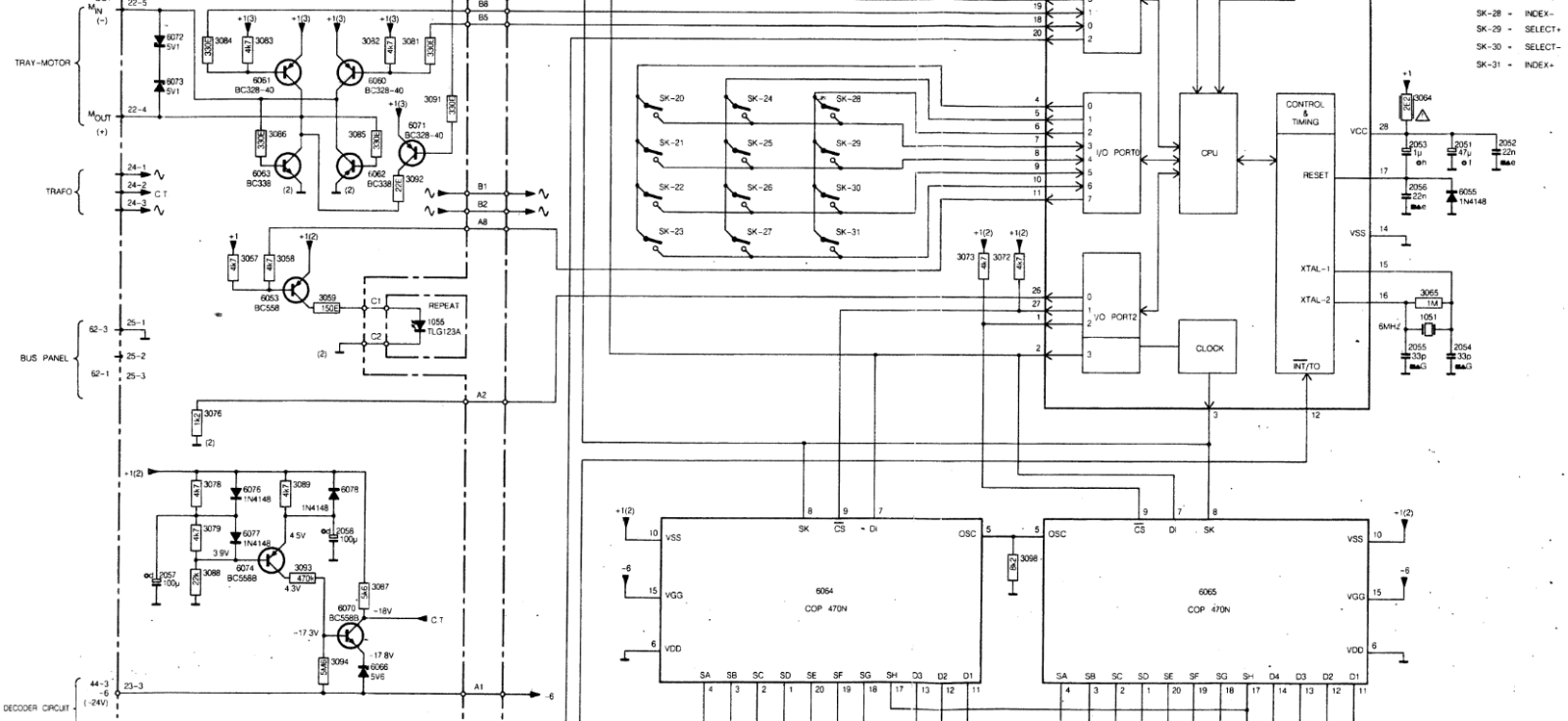

Rezystor jest na płytce "Control + display circuit", nie na  module NSM.
Natomiast NSM4202A nie miał już tej regulacji.

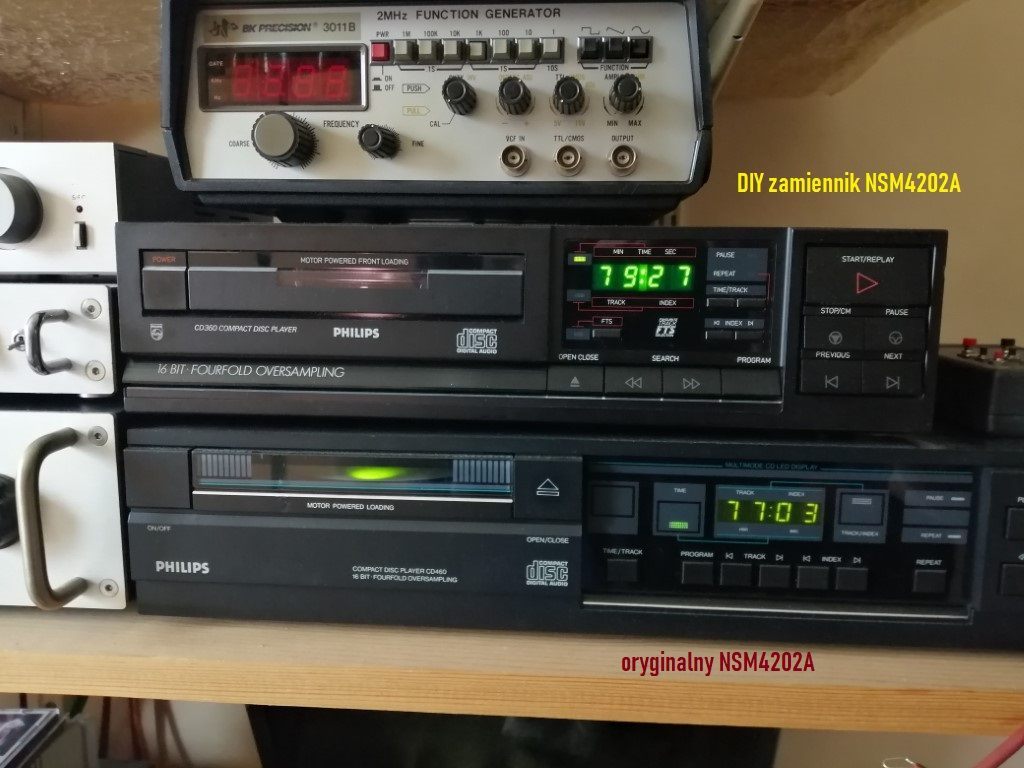

W CD360 (był oryginalnie NSM4202A) mam wstawiony współczesny moduł na Micrel MM5450YV,
z regulacją jasności w nim samym.

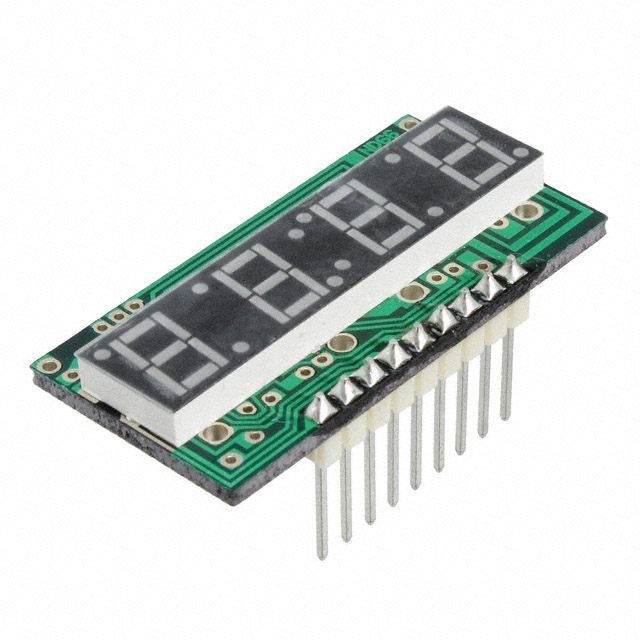

Natomiast do CD150 (gdzie jest oryg. NSM4202) jest dostępny kompletny moduł wyświetlacza,
produkowany przez Lite-On, też na M5450. Pinologia taka, jak potrzeba do CD150.
Regulacja jasności na module rezystorem.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

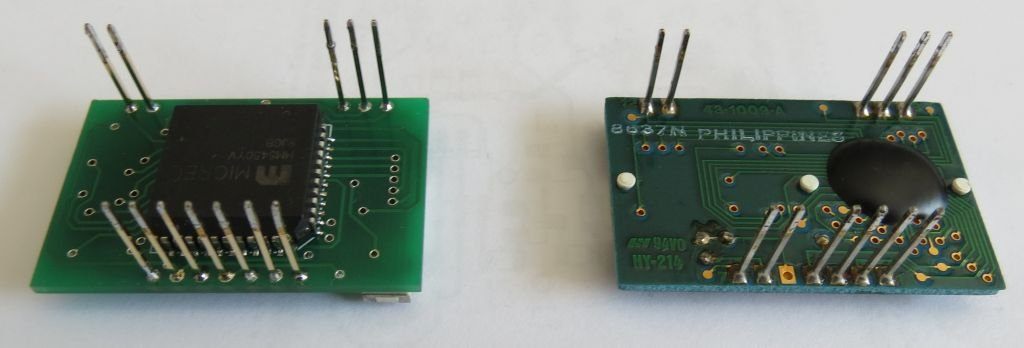

Nowy na Micrelu i stary NSM4202A 11 pin do CD360
