Zwrotnica do klonów ProAc 2.5

[magazynier]

>Matt

o tej godzinie to grzeczen tygryski już śpią :)

[Ryszard_wpl]

arturp, 1 Mar 2006, 15:39

>dobrze ,że napisałeś >> tylko sie nie śmiej Oczywiscie ,że nie zrobię. Sam robisz wspaniałe.



Ja to robie najwyżej rysunki ładne ;-)

Moją własnoręczną pracę mogłeś zobaczyć tylko w wersji MDF i sklejka. Te czarne to produkt "profesjonalny", znaczy niewłasnoręczny.



Moge Ci elementy na CNC wyciąć!

[Adam J.]

Dzięki, zrobione własnoręcznie , wsio...maskownice jak oryginał...co do klapki z tyłu to tunel wkomponowałem w mdf i poszpachlowałem i lakier macik-prosta sprawa, grunt to dobrze polakierować. Wkrótce będę robił znowu klony, te musiałem sprzedać,tęsknie za nimi, klient powiedział , ta klapa z tyłu była z plastiku. Mocowanie typowe:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Adam J.]

Ryszard_wpl,

też bym chciał na CNC, moge Tobie podesłać rysunek? taka orientacyjna sprawa?

[tymek]

Zdecydowałem się na wykonanie klonika ProAc, wytnie ktoś dla mnie elementy obudowy - nie mam niezbędnego sprzętu do precyzjnej obróbki. Ile by to kosztowało razem z materiałem. Na dolnym Śląsku mogę podjechac i odebrac osobiście.

[Ryszard_wpl]

Czy z wyfrezowanymi dziurami na głośniki - dobrze się forniruje ręcznie?

Ktoś próbował? Bo z cnc najwieksza korzyscia jest idealne wymiary i wyfrezowania na glosniki. Powiedzmy, że robie kilka proacow dla mnie kolegi itp. Każdy chce mieć inny fornir.... Z MDF czy sklejki.



Na dole przyklad ze sklejki sprzedawanej w Kanadzie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Adam J.]

Ryszard_wpl,

kładłem właśnie na powyższe klony fornir po wykonaniu otworów w obudowie, nie miałem z tym żadnych problemów, dlatego w aktualnej konstrukcji zrobiłem tak samo. Przyklejałem klona i czereśnię, wiadomo trzeba dobrze rozprowadzić i docisnąć, po wyschnięciu wyciąłem skalpelem zostawiając ok. 1-1,5mm forniru poza krawędzie wyfrezowania, resztę zeszlifowałem, szybko poszło z wycięciem. Krawędzie są dobrze przyklejone.

Kiepskie foto ale otwory jakies sa, hehe:

Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

mag,

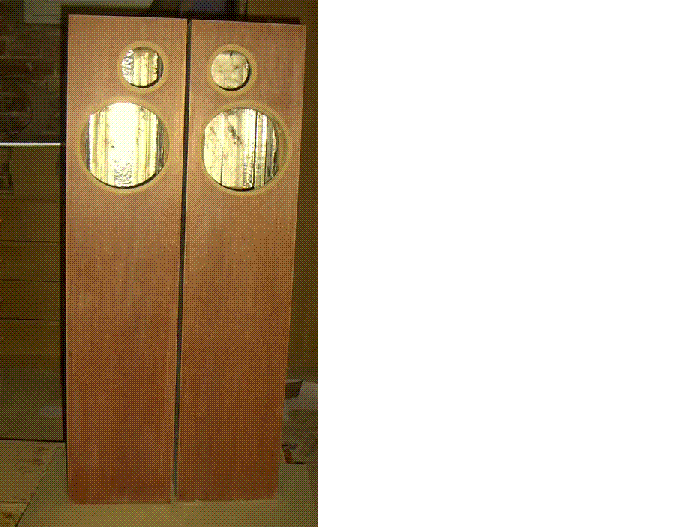

Otwory wyfrezowane, przygotowane do ostatecznego malowania lakierem .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[magazynier]

no no :)

czekam z niecierpliwością

a może na priva jakieś lepszej jakości zdjęcia ?

[arturp]

Nie , nie ...poczekaj kilka dni .

[magazynier]

>ArturP

Działałeś coś z tymi uszerami i morelami (w jakiejś innej obudowie, zwrotnicy czy coś takiego)?



Po długiej walce udało mi się robujeć te Twoje monitory. A ponoć skany takie łatwe do napędzenie ;)

Darkowy wzmacniacz całkiem przyjemnie je ciągnie, a to jeszcze nie koniec walki.

CD też całkiem fajnie gra (oczywiście jako napęd). Wyłudziłem od Maćka przedwczoraj Nichicony KG 10mF i zapakowałem je na zasilanie cyfrówki. Już raczej tam zostaną, odda mu się jak przyjdą od Petera :)

[Matthew]

hehe, no coś mi nie grały w A5...

[arturp]

Sorka mag,

nie ćwiczyłem zwrotnicy. Czeka mnie jeszcze ostatania warstwa lakieru a tu zawsze coś do zrobienia...

Żona wyjechała - gary , potomstwo , pranie itd .Czuję się jak kura domowa i myslałem ,że nie może byc juz gorzej ... a tu jeszcze ptasia grypa.Teraz to juz nawet nie mozna byc głupią gęsią albo zrzędliwą papugą bo i na to jest broń biologiczna.

[Matthew]

;)))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

to nasz nowy lokator ;))) prawda że słodki? ;) pilnuje klonów ;)))

[rogus]

Hehe, wpadnę z Korą to się pobawią ;-)

[mikexx]

oczywiście masz dwóch takich "ochroniarzy", po jednym na kolumnę ???

W audiofilskim świecie nawet pies-maskotka może pracować w trybie dual-mono ;)

[Matthew]

hehe nie mam ale coś wymyślę.. znajde mu groźną sunię ;)

[arturp]

mag,

ushery i morele siedza w skrzyni i przechodza pierwsze pomiary. W tej chwili moge powiedziec ze usher gra wspaniale.Nie wiem czy nie lepiej od weglowych scan speakow

Otwartosc , barwy, wybrzmienia - a to wszystko z cz. podzialu 2,2kHz !Basik ? Wyobraz sobie glosnik grajacy w br a brzmiacy jak z obudowy zamknietej. Wierzyc mi sie nie chce ,ze to tak gra.

No ale 2,2khz to nisko jak dla morela- nie wiem czy da rade

[magazynier]

Artur napisz coś o zwrotce, bardz się różni od tej Albeckiego czyli cewa 1mH i kond + rezystor?

Bardzo się cieszę że to tak gra, kiedy słuchamy? Tak czy inaczej możesz wpaść posłuchać jak teraz grają te Twoje monitorki.

Szkoda tylko, że nie mam porządnych podstawek bo bas trochę dudni, ale ...... :/

[arturp]

magazynier, 13 Mar 2006, 08:07



cześć,

zwrotnica jest zupełnie inna. Trzeci rząd z pułapką na górkę w okolicy 700Hz i trzeci rząd dla tweetera. Chyba wszystkie węglowe membrany to mają :( Musiałem to skasować bo dźwiek był twardy i męczący . Szczerze powiedziawszy dążyłem do uzyskania płaskiej charakterystyki i neutralności ale nie za wszelka cenę - no i wyszło +/- 1,5dB od 200Hz z małym dołkiem przy 7,2kHz .Dobry dźwięk ale z jednego głosnika ( zrobiłem tylko jeden do pomiarów ) nie mozna sie wypowiadać o przestrzeni i lokalizacji .W bezpośrednim porównaniu z jedna sztuka THOR'a zagrało cieplej i pełniej w nizszej średnicy , lepszym basem i łagodniejszą ale niewiele mniejszą górą .Ilośc detali i smaczków tez jest zaskakująco wysoka ale to nie moja zasługa tylko ushera - he,he.

No ale debet w koncie na elementy zwrotnicy i kable ... Wersje do odsłuchu przywioze w torbie ale musze to zabrac bo moje głosniki jadą i musze zrobic im zwrotki ( zamówiłem 18 cm rewelatory i aerogelowe Audaxy 13HM)

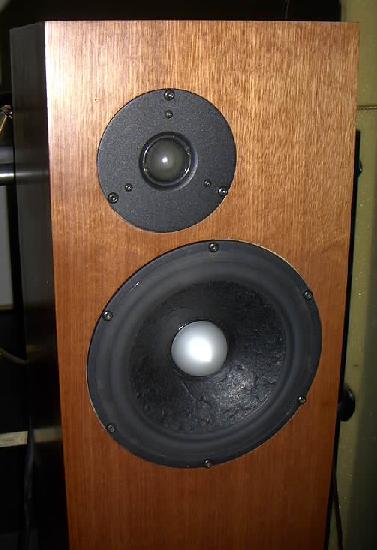

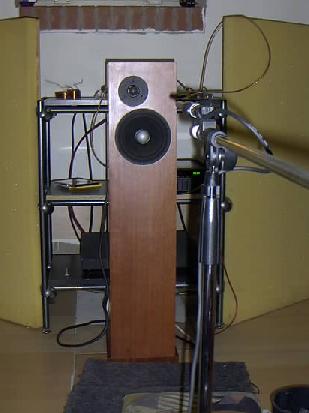

A twoje tak grają i wyglądają ( wpatrz sie dobrzę w wykres to usłyszysz !).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[magazynier]

Pięknie, naprawde nieżle.

Gratuluje :)

[magazynier]

Fornir jakiś inny miał być chyba, ale nie wiem czy ten nie jest deczko ładniejszy :)

No już nie mogę się doczekać :)

[Matthew]

musisz tez sobie pieska miluśkiego Mag kupić ;)

[arturp]

Fornir to makore ( taki był na tych skrzynkach ) ale jak chcesz padouk to za jakies dwa miesiące będą gotowe !

[jaro4444]

"Artur napisz coś o zwrotce, bardzo się różni od tej Albeckiego czyli cewa 1mH i kond + rezystor?"



Magazynier nigdy nie było takiej zwrotki do 2-way na tych głośnikach (chyba, że do układu symetrycznego). Zobacz na zestaw Akkusa 45P-93 na T9930 + Twój woofer i ile tam jest częsci, więc korektory impedancji i pułapki też stosuje.

Tu masz też gotową zwrotkę do Twoich głośników:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Nawet wzajemne położenie głośników, punkt podziału i rzędy zwrotki są dziwnie podobne...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jaro4444]

Poza tym podział tego woofera na 2 kHz to częściowe zepsucie jego potencjału. Dobry jest dla 8945-W o większej masie drgającej.

[McGyver]

Hehe, Jaro4444, mniej-więcej to samo napisałem w wątku o pomiarach mikrofonem.

[arturp]

jaro4444, 13 Mar 2006, 15:08

1)Widzisz kochany, jakbyc był tak mocny kolo jak mag to p.Albecki robiłby zwrotnice na twoje indywidualne zamówienie jak to było w przypadku tamtej zwrotki .

2)A jaka cz. podziału jest w tym porojekcie do którego podałeś link ?

No patrz...2kHz.

3) Jesli nie wierzysz pomiarom to McGyver zrobi ci głosniki . On twierdzi ,że ten głosnik ma ,,równą " średnicę ;P

[Ryszard_wpl]

Artur - czemu nie widzę dołka na 3,5 kHz? Jak to możliwe że w tym przedziale wypadkowa ch-ka jest prawie równa?
