Kolumny - Wasze konstrukcje DIY

[jareks91]

Oczywiście ze nie. To zdjęcia były zrobione zaraz po ukończeniu głośników i postawiłem je tak tylko do zdjęcia.

Normalnie mam je całkiem inaczej rozstawione.

[dik]

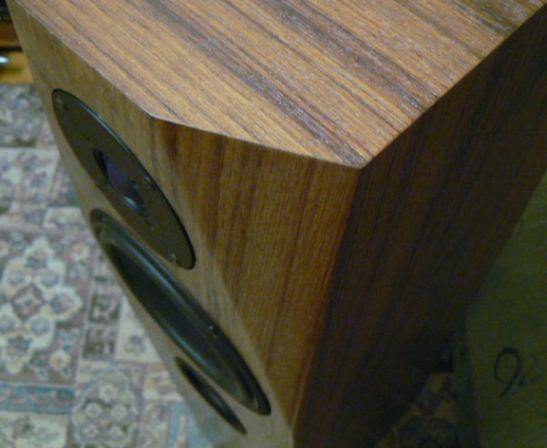

mdf 25mm, fornir-teak, SS 18W8531, Seas No Ferro 650, zwrotka pod podłogą, strojenie na 32Hz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krakus75]

DIK!



Czy SS 18W8531 naprawdę ma słabą średnicę? Chciałbym go użyć w moich konstrukcjach ale wiele osób narzeka na ten przetwornik. Jaka jest twoja opinia?

[misiomor]

Krakus75:



18W8531 jako jeden z nielicznych midwooferów nie wykazuje znacznego wzrostu poziomu nieparzystych harmonicznych na wyższym środku - przez co IMHO odbiega od wyznaczonego przez inne głośniki "wzorca".

[krakus75]

Dzięki Misiomor!



Jak temu w obec tego zaradzić. Widziałem konstrukcję, w której użyto 12M/4631-G00 do wypełnienia luki. Ale to chba nie tędy droga bo powstaje nam kolumna trójdrożna. Poza tym "12M" jest tak samo o ile nie droższy od samego "18W" co diametralnie zmienia koszt kolumn.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[misiomor]

Ja bym temu nie "zaradzał" w żaden sposób - zrobiłbym 2-way na 18W8531 i cieszyłbym się niskimi zniekształceniami na wyższym środku. To że inne głośniki zniekształcają ten zakres nie znaczy że tak trzeba.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Co ciekawe 12M jest jednym z nielicznych Scanów NIE wyposażonych w faradaya (nazywanego przez nich SD) co niestety widać na wykresach zniekształceń



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dik]

>krakus75

czytałem że ten Scan ma słabą średnicę, ale nie słyszałem :) , niestety krótko słuchałem na swoim sprzęcie - kolumny pojechały do Wrocka na stancję do syna. Obawiając się natarczywej, szorstkiej, złej, ... średnicy dość nisko ciąłem Scana, ale po odsłuchach w domu i na stancji uznałem, że można a nawet trzeba dodać średnicy w ok. 1,5 - 2kHz, zacząłem się zastanawiac czy nie ciąć go nawet 3 rzędem. Podział w ok. 2,3kHz.

[twonk]

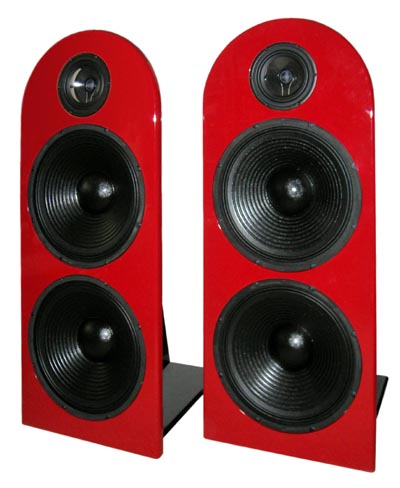

Dipole na koaksjalnym Seas-ie oraz dwóch Moncacorach "na dole"... Właśnie je wygrzewam... ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[twonk]

A tutaj zwrotnica projektu Misiomora, któremu niniejszym jeszcze raz dziękuję... Na razie w wersji "roboczej"... ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

dik

niestety ma słabą średnicę. Pomiary wychodzą optymistycznie ale w rzeczywistości ten głosnik nie ma soczystości barw i brzmi lekko ,, za mgłą " Brak konturów . Mysle ze nadmiar tłumienia ( nacięcia membrany wypełnione jakims materiałem tłumiącym ) spowodował ,że ten dżwiek jest ... stłumiony .

Szkoda , wydałem na nie pare groszy;p Mogłbym mieć za to parkę dobrych magnezowych seasów albo cały zestaw trójdrozny na papierowych Seasach .

Robiłem tez układ trójdrozny - 8531 + m12 + AirCirc ( 800/3000 Hz ) i w tej konfiguracji było świetnie ale nie z każdym wzmacniaczem .

[szakunec]

>twonk



Nieźle zakręcona ta zwrotnica @:) ---> tyle elementów . . . . . .

Możesz mi powiedzieć jak filtrujesz woofery ? Jakieś przykładowe wartości pojemności i indukcyjności ?

Ja kończe właśnie coś podobnego na 2-ch Alphardach HW1500 na stronę + stara elipsa Isophona, średniotonówka i wysokotonówka.





Pozdrawiam!

[voldemort]

zybel ci robił obudowy

[Matthew]

Twonk ! jak pierwsze wrażenia? ;>

[twonk]

Od strony wooferów jest IV rząd przy częstotliwości podziału 150 Hz, więc spore i indukcyjności, i pojemności... Od strony średniotonowego z kolei - II rząd... O więcej szczegółów pytaj Misiomora... ;-)

Też pozdrawiam. :)

[marko3T]

voldemort



Jaką obudowe?? :-)

[twonk]

>voldemort

Zgadza się - Zybel. Nawet ich fotka już wisi na jego stronie... ;-)



>Matthew

Już poprzednia wersja - z szerokopasmowcem Monacora "na górze" miała jak dla mnie referencyjny bas... Teraz do tego doszła piękna średnica i ładna, "łagodna" góra... Pierwsze wrażenie bardzo pozytywne. Wpadnij posłuchać. Do piątku stoją u mnie, potem wywożę je do Klubu... ;-)

[szakunec]

> twonk



Ale dyplomatyczna odpowiedź ;)

[voldemort]

ochh deske nie bedzie jak zwał tak zwał bo są na stronce u zybla dla tego sie pytam

[twonk]

>voldemort

Ale zrobił "w deseczkę"... ;-) Lakier fortepianowy - błyszczą się jak niektórym zwierzątkom na wiosnę... ;-)))

[marko3T]

Ferrari Red

[voldemort]

ładne ładne

[Matthew]

widziałem je na żywo i o wieeeeele lepiej się prezentują ;D



Gratulacje Twonk

[kubedes]

twonk, 5 Lis 2007, 14:15



>Już poprzednia wersja - z szerokopasmowcem Monacora "na górze" miała jak dla mnie referencyjny

>bas... Teraz do tego doszła piękna średnica i ładna, "łagodna" góra... Pierwsze wrażenie bardzo

>pozytywne.



A ile trzeba watów żeby te basy uciągnąć?

Ugoda dawała radę?

[twonk]

>kubedes

Ugoda dawała radę spokojnie... Za to z Alephem było już nieco gorzej... Coś za coś... To w końcu 3 ohmy impedancji i mniej więcej 84 dB efektywności... ;-)

[Aro_S]

.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Aro_S]

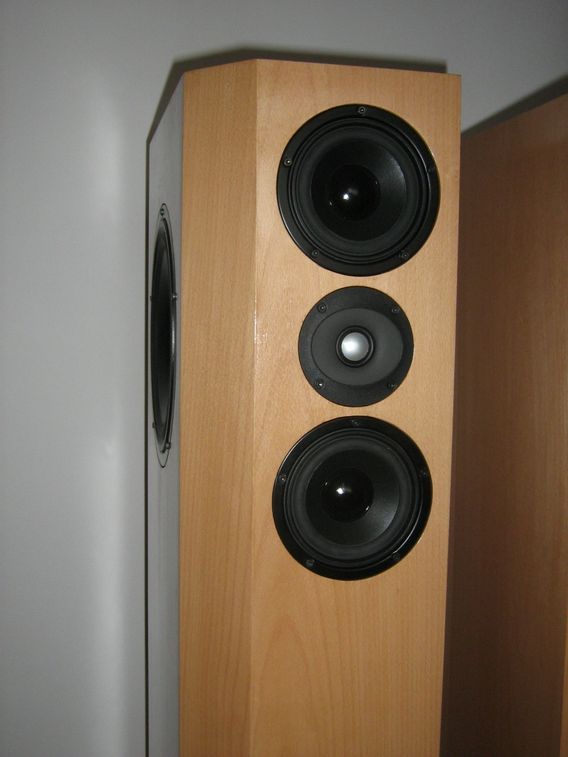

Tak dla odświeżenia tematu zamieściłem swoje kolumny diy

[zoltar7]

Aro_S, 16 Lis 2007, 23:06



A może tak trochę szczegółów konstrukcyjnych, jak widać zainspirowały cię Voxy Visatona :))

Jakie dałeś przetworniki?

[Aro_S]

W opisie o mnie jest link gdzie opisana jest konstrukcja.

[zoltar7]

No przeczytałem, ale nie wyszło to wcale tanio, ja zrobiłem swoje 2 drożne na Vifa XT18WO i Usher T-9950 za ok. 1900 zł (wszystkie elementy mojej konstrukcji były nowe).

Pozdr.

[zoltar7]

Chodziło mi o to, że jak nie masz pomieszczenia 30 m kw. to nie było sensu ładować się w taki skomplikowany układ głośników... pewno trudny do wysterowania. Za 2000 zł można złożyć już bardzo dobry układ 2 drożny... tj. np. projekt A3 akkusa.
