Aleph5 - końcowe uwagi - proszę o pomoc

[Matthew]

bartsx, 8 Gru 2006, 23:40



lepiej chyba dać mniejsze tzn ja dasz większe to zmniejszysz prąd... jak już zmieniać to tuningować ;) czyli dać tak żeby byo poniżej 1 ohma, na diyaudio czytałęm ze to kolejny niezły tuning, prąd spoczynkowy do 2,8A chyba wyciskali ale radiatory to chyba musieli mieć z poznania do warszawy heh... można tez zmniejszyć ten 453R.. ;)

[jurek1]

Maciek ,to cos nie tak.U mnieniema mowy o daniu na maxa i o presterowaniu. ale A30 mam inną rezystancje wejściową. Pozatym ja mam teraz drabinke 10k a ty?

[Matthew]

ja też 10k

[bartsx]

"...lepiej chyba dać mniejsze tzn ja dasz większe to zmniejszysz prąd... jak już zmieniać to tuningować ;)..."

no to wlasnie o to pytam :)))) 2 szt opornika 1.8 om to daje 0.9 czyli ponizej 1 .... ktos probowal ??

[Matthew]

na DIY audio coś próbowali... ale podpytaj naszych speców technicznych Jar1'a i Foksika jak to zmieni prądy we wzmaku.. czekam na efekty tuningu... ;) mam miejsca na dodatkowe rezystory w A5 ;)

[milsso]

Ja mam 0.9 Ohma Dale RS2B ,w tym miesiącu mam zamiar uruchomić jedną końcowkę,zobaczymy co będzie, napewno gorąco ale obudowa to bedzie jeden wielki jeżyk:)

[bartsx]

powiedzcie jaka jest bezpieczna temp pracy alpha...

przy rezystorach 0.9 oma i bez R19 mam bias kolo 2.2 A. jak zamontuje R19 prad spada do 1.9 A.

z R19 mam temp kolo 55 stopni bez jeszcze rosnie mysle ze stanie kolo 60 max 62-65stopni. troche duzo co ?? w poprzedniej wersji bez R19 i przy rezystorach 1.1 om temp mialem 52 max po dlugim meczeniu. znalzlem tez wpisy na necie 60-65 stopni to nic strasznego ale..... po co wymieniac trany. i jeszcze fotka ---nie moja



pozdr

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

no to trzeba dać 0,7 Ohma ;).. wtedy do ilu wzrośnie prąd?

[Matthew]

przyznasz ze lepiej to gra z większym prądem ;)





do 1 ohma musiał bym dodać 1,4 ohma równolegle żeby było 0,7 ohma (chyba dobrze policzyłem).. ale mam pietra..

[bartsx]

Matt.. policzyles chyba dobrze ale....... jak wsadzisz opornik 1.4 oma to na tym oporniku bedzie sie wydzielac duzo wieksza moc niz na tym 1 om , ale w sumie nie wiem czy to cos przeszkadza....a jak gra ?? ..hmmmm... zajebiscie??.

chyba pomecze go na tym biasie 2.2 A i zobacze co sie dzieje. najwyzej bedzie trzeba irf.y parowac jak cos sie uwedzi :))))

[bartsx]

a przy 0.7 oma mysle ze gdzies kolo 2.6 A by bylo...... to sie dopiero grzeje :))))))))))))))

[Matthew]

dobrze dobrze, zima idzie.. ;) jesli po wywaleniu R19 takie zmiany są to po uzyskaniu 2,6A.... uch.. hiper k....wa przestrzeń ;)

[bartsx]

a wiec tak.... po 1.5 godzinie prad stabilizuje sie na poziomie 2.1 A temperatura zatrzymala sie na 58.5 stopnia. gra to naprawde lepiej niz na standowych ustawieniach.

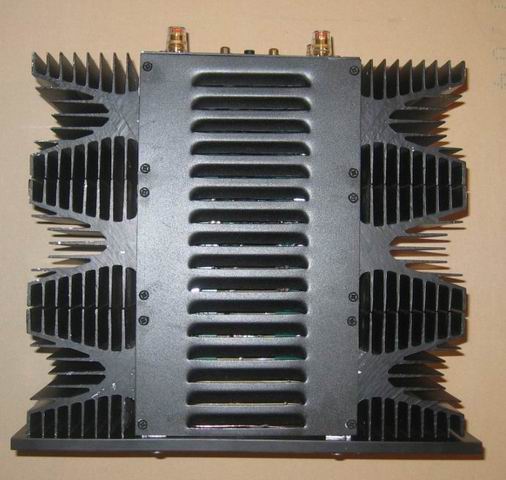

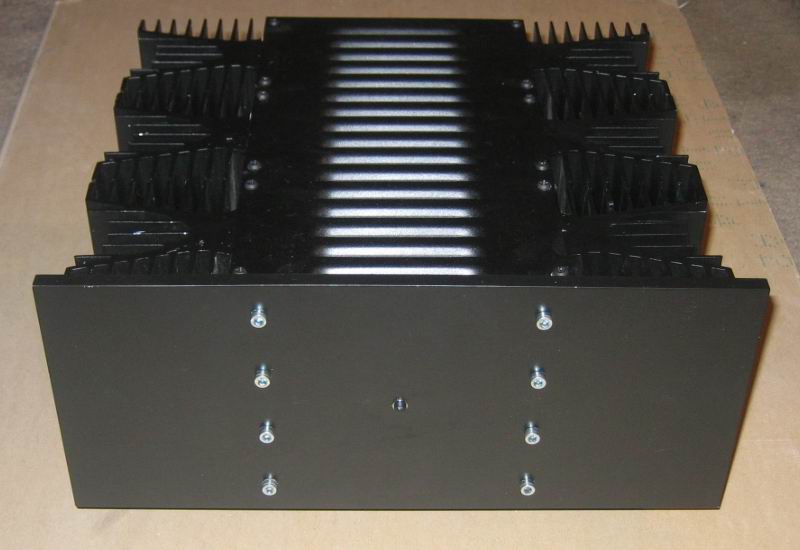

co do samego grzejniczka to w koncu wersja finalna--tak mysle :)))

w srodku:

plytki od Foksika, rezystory 0.9 oma (wiadomo ktore), brak R19 , elektrolity 330uF muse KZ , irf.y jak u Passa czyli 244 , silver mica , trafko 600 W w calosci zalane zywica, kondy w zasilaczu 8 X 22000 nippon + 3.3 scr , dwa mostki zwyklaki po 5 zyli. calosc wazy duzo :))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wojtekr]

Bartsx-->



Witam, moja obudowa (wreszcie uruchomiłem) ma 61 stopni- radiatory i układ identyczne jak Bartsx. Ktoś kiedyś pisał, że fajna ale i tak będzie parzyła- niewierzyłem. A jednak. Ktoś kiedyś sugerował nie trzy a cztrey radiatory w rzędzie- niewierzyłem. Ale całość jest fajna i gra świetnie. Podęślę zdjęcia tak w ramach samochwały.

w

[bartsx]

-->Wojtekr

bez tej blachy na wierzchu czyli jak jest otwarty mam 62 stopnie z balcha jak pisalem wyzej. dziala jak dodatkowy radiator, przykrecilem ja na paste termo .---- a to zwykla kratka do odprowadzania wody... :))))))

[milsso]

GRATULUJĘ POMYSŁOWOŚCI!! ładny Aleph5 wyszedł!!:) ja za niedługo też coś tu wstawie,powiem tylko że bedą to monobloki.Jestem teraz w fazie dobierania trafa i skręcania obudowy w całość...

[grip]

>bartsx

Czy radiatory masz anodowane, czy malowane? Wygląda mi na malowane, ale może sie mylę.

[zybel]

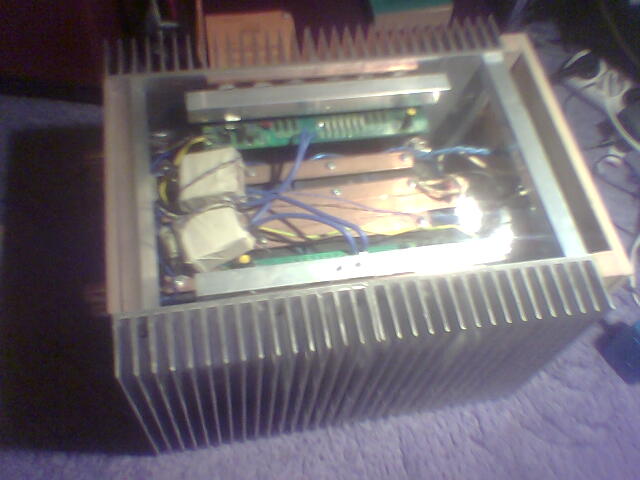

ja się pochwale swoim w zasilaniu 8x23000 uF mallory i dodatkowo Ale jeszcze nie podłączone 16x4700 uF simens sikorel

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

Zybel.. KLOC heh, kawał kloca ;)

[milsso]

No ładnie Zybel,bardzo ładny kolejny Aleph!Wiem juz na co idzie Twój wolny czas;) poświęć troche moim Mietkom,ok?;(



P.S.skąd wziąłeś te kondzie?i ile Cię wyniosły i jakie trafo?

[zybel]

nie no aleph gra już pół roku. a dla oczekujących fotka niech nie tracą nadziei.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

Odświeżam wątek bo zamówiłem płytki i jak zwykle w takich sytuacjch pojawiają się pytania ... wiele pytań .

Na schemacie zasilania są cewki 2,2 a w oryginale chyba ich nie było i taka płytkę na kondensatory zasilania kupiłem ( bez miejsca na cewkę ). W takim razie - czy wstawiac te cewki czy nie ? A jesli tak to jakie i gdzie kupić ?

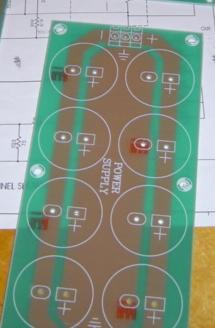

Załączam zdjęcie płytki ( bez miejsca na cewki )i schemat zasilania z cewkami .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikoz]

olej te dławiki,strasznie zamulają

a płytki do kondów trochę małe

lepiej kup kondy śrubowe Kendeil czy Rifa i połącz porządnym drutem czy płaskownikiem miedzianym

[Matthew]

zgadzam się... na zasilaniu muszą siedzeć kondy śrubowe (wysokoprądowe).... wystarczą 2 kendaile 68.000u/63V ale lepiej 4 takie ;) sa po ok 100zł/szt ;>

[arturp]

OK , olałem ;p

Teraz kolejne pytanie .

Na schemacie wzmacniacza widze kondensatory 220uF - jakie tam zalecacie ? Co myślicie o Nichicon Muse ES bipolarnych ? A może Nichicon Muse KZ ?

I , bardzo ważne , na jakie napięcie minimalne ? Łatwo kupić coś na 16 lub 25 V ale czy to wystarczy ? Skoro transformator ma być 2x28V to znaczy ,że kondensatory muszą miec więcej niz 28 V ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Właściwie, aby sie zabezpieczyc na rózne przypadki, wystarczy aby były wieksze od napiecia zasilania (+34V)

[Matthew]

daj Elny Cerafine 470u zbocznikowane BG-N 4,7u ;P



pamiętaj o rezystorach bezindukcyjnych ;)



artur, prześledź ten wątek... wszystko w nim jest od początku do końca, wraz z modami różnymi

[jar1]

Ale płytki muszą być złocone - inaczej kicha ;-) No i trafo nawijane srebrnym drutem - koniecznie !

[arturp]

matthew,

poczytałbym ale to 26 stron ! Starczyło mi cierpliwości na podobny wątek o płytkach do Alepha5 ale na ten juz nie mam zdrowia :D . Na doddatek tyle się zmieniło podczas waszych eksperymentów z tym wzmacniaczem ,że właściwie tylko aktualne wpisy i opinie mają wartość ( np piszesz żeby wstawić 470 i zbocznikować a schemat jest na 220 ). Byc może będzie lepiej ale ja chce zrobić klona . Pamiętasz modyfikacje klona 2,5 ? I na koniec okazuje się ,że oryginalna zwrotnica gra najlepiej . No ale dzieki temu będzie można porównać twojego zmodyfikowanego i mojego ,, oryginalnego " .

jar1

pójdziesz do piekła za docinki ;p

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bartsx]

jar swieta racja hahahhah...

ale czasem dac lepiej kilka malych kondow niz jeden duzy... chyba wiadomo czemu. i nie zawsze wiecej znaczy lepiej.. proponuje poprobowac i ocenic samemu .



pozdr
