Pass Aleph P 1.7 (klon)


veteran
 Udostępnij

Rekomendowane odpowiedzi

Otrzymalem dzisiaj przesylke....wiec mysle, ze i do innych dojda czesci:)



Ciesze sie, ze udalo sie zamknac w koncu to wspolne zamowienie.... teraz tylko trzeba znalezc czas na poskladanie wszystkiego do kupy:)



Pozdrawiam i dziekuje!!!

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Do mnie niestety nic nie doszło, dlatego pozwolę sobie na przypomnienie. Czy można się spodziewać takiej przesyłki w najbliższym czasie?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Do mnie nie doszło.

Ale widzę że coś się ruszyło i pora zamówić transformator.

Może ktoś poda jaki toroid kupił albo zamierza kupić.

Jakie parametry powinny być optymalne ?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Wiekszosc paczek juz doszla lub jest w drodze. Zabralko mi kopert z babelkami i folii do ich pakowania - jak tylko dojda wysle pozostale zestawy. Zabieram sie za maile, bo ostatnio nie mialem na nic czasu ;)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Takie mam wątpliwości



Wyjściowe napięcie z PSU będzie gdzieś w granicach 59-60 V w zależności od +/- diód zenera

( suma siedmiu zenerów - 4V na IRF )

W związku z tym czy użycie kondensatora na 63V już na głównej płytce jest mocno ryzykowne - czy też jedyną stratą jest skrócona żywotność takiego kondensatora



Pytam dlatego , że ten Panasonici TSHA od Veterana trochę duże są (25mm) i trochę zaczyna być blisko tych ZTX

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

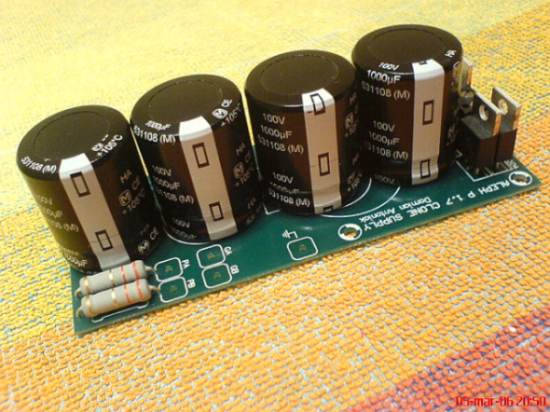

odebrałem przesyłkę, podziękowania i pozdrowienia dla Veterana

P.s. udało się jakoś upchnąć na płytce zasilacza " lekko spuchnięte" Panasoniki;

pozostałe nie wlutowane elementy idą na bottom leyer

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-8690-100005471 1170286903_thumb.jpg

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Plytka projektowana byla pod nieco mniejsze kondenstaory, ale jak widac udaje sie je jakos upchnac.



~dj_zibi

Zaraz sprawdze, czy nie zostal jakis komplet drukow do AP i dam znac.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Też stałem się szczęśliwym posiadaczem "kit" do Alepha P1.7 ;-)

Teraz tylko trzeba wygospodarzyć "nieco"czasu coby to poskładać!

Dzięki!

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Mam pytanie odnośnie volume control do P1.7

Czy dobrze odczytuję schemat manuala , że te 8 przekaźników ( na+ gałęzi) robią niejako za shunt attenuator



Czyli jako series robi wyjściowy 100 Ohm a różne równoległe kombinacje (256) włączanych przekaźnikami 8 rezystorów (61,9,124 , 249, 499, 1000,2000,4002,8004,) tworzą właściwy dzielnik napięcia zmienając przy tym poziom impedacji wyjściowej w zakresie 0-800 Ohm ( Users manual )



Tak więc właściwym rozwiązaniem , jeżeli nie chcemy podwyższać rezystancji wyjściowej jest użycie switcha

24 krokowego i stworzenie regulatora typu shunt , i dalej konkludując nie bardzo nadaje się w tym miejscu zwykły potek 5-10k ze względu na wysoką rezystancję szeregową , jak również takie wynalazki jak DACT , który jako leader type (10k ) przy poziomach (-60 - 48dB) ma rezystor szeregowy o wartości 10-8 kOhm ?



Oczywiście myślę tu o prostych rozwiązaniach alterantywnych dla orginalnego rozwiązania regulacji głośności

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Wydaje mi się że raczej trzeba zrobić ladder type

dlatego że tylko wtedy jest zachowana stała impedancja wyjściowa

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

przy shunt regulator impedancja się zmienia przy każdej zmianie położenia switcha

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Dla zachowania impedancji 5K można użyć następujący zestaw rezystorów

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

przyglądałem się jeszcze raz manualowi str 7

i jakoś nie bardzo wychodzi mi , że jest to ladder type ( jak pisze Pass na str 1 manuala )

skoro później pisze , że wyjściwa impedancja od 0-800



Znalazłem też gdzieś zapis N.Passa , że przy wyjściu może to być zarówno ladder jak i shunt type , natomiast jeżeli miałby być na wejściu to powiniej być ladder type



Te rezystory uruchamiana przekaźnikami są w szereguz sygnałem , więc wygląda na to , że mam odwrócony shunt regulator tzn



stały shunt resistor

zmieniający swoją wartość series resistor tj 100+ suma równoległych uruchomionych przekaźnikami rezystorów ????

Ale sam już nie wiem

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

oto co N.Pass pisze o tym - cytat z diyAudio



"The Aleph P, like the BSOZ and the Aleph L (BOZ) circuit, are all

basically current source output circuits, that is to say that

they have a high output impedance and don't care what they're

driving, including a short to ground.



The attenuators for these types of circuits are output shunt-to-

ground, so that the output resistance (to ground) is lowered as

the output level is lowered. The weighting is a modified binary

for the different relay/resistors, and you can parallel any set you

like to get the value you want. We use a microcontroller with a

look-up table to set the values where we want them.



These types of circuits also benefit from variable Source-Source

resistance, and particularly with the BOZ, from some input

attentuators, as some sources are high enough as to overload

the input. You'll find lots of commentary around on the subject

in this forum.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

To sam sobie odpowiedziales.

Dodam tylko ze u mnie w BLSie najlepiej prasuje drabinka 50 w serii i 500 do masy.

Kidys zreszta wklejalem tabelke z warosciami By Peter ,ktorą zamieszczal na audiodiy jakies 2 lata temu.

Matthew chyba tez taką uzywa w 1.7.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Ja miałem 1000, teraz mam 400 ale jakiejś wielkiej różnicy nie słyszę pomiędzy tymi wartościami.

Resztę przełączanych do masy obilczam w ten sposób, że wybieram jakąś głośność, która mi pasuje i pozostałe skoki liczę względem niej. Ukałd ma grać u mnie także wszelaką kompatybiloność mam w ...., znaczy mi to lottto.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

-> Jurek1



tak pamiętam Twój wpis



Jednak jeżeli poziom wzmocnienia liczymy jak dobrze pamiętam



-dB= 20xlog(Rb/(Ra+RB))

gdzie

Rb - shunt resistor ( do masy )

Ra - series rezystor ( w sygnale ) w Przypadku p1.7 wyniosłoby 150 ohm ( 100 wyjściwe + 50 z shunt regulatora )

to z moich obliczeń wynika , że przy podanych przez Ciebie ( za P.Danielem ) wartościach zaczynalibyśmy od

-46dB a to trochę mało ??? jak ktoś cicho słucha muzy ( w dodatku z GC )

No chyba , że gdzieś zrobiłem błąd w obliczeniach



Oczywiście wszystko zależy też od ustawienia switch-y wejściwych i poziomu wzmocnienia

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

No i slusznie Mag.

Bo to sie do calego toru ustawia, a w szczeg. do kolumn.

Jak mialem kolumny 90 db to z tego co pamietam mialem znacznie wieksze wartosci.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

>dodo

Nelson napisał, z tego co pamiętam, że P1.7 na wzmocnienie 18dB niezb. a 20cośtam na xlr.

W klonie z lampą miałem 50 dB max ale było inne wzmocnienie :)

Wzór masz więc nie powinno być problemu. Ja zastanawiam się tylko nad wartościami prądu, bo do Passa, czyli tak jak ma Jurek1 - Alepha50, wartości chyba wypadałoby dać większe, co zresztą potwierdz praktyka (wpisy Jurka, Petera, Maćka) jednak inne końcówki poradzą jeśli sterowane będą mniejszym prądem.

Niech mnie ktoś poprawi, jeśli jakieś bzdety pisze.
