Mark Levinson (diamond) buffer

[veteran]

Razem z Peterem pracowalismy ostatnio nad diamond buffer w wersji zaczerpnietej z opracowan firmy Mark Levinson. Schemat mozna znalezc tutaj:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

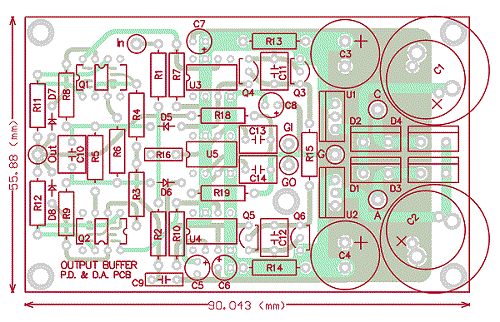

Widok plytki drukowanej - poniej.

Schemat jest klasyczny - zrodla pradowe oraz pary niskoszumnych tranzystorow SSM2220/10. Spory offset na wyjsciu wymusza zastosowanie ukladu dcservo.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ChUmI]

veteren ~ dla mnie bomba !!! sam od jakiegos czasu kombinuje na plytce universalnej ;) ale dla takiej klasy ukladu to powoli przestaje miec ses :) mam jedno pytanko bo dopiero co sie obudzilem a o 4:00am czlowiek potrzebuje dluzeszego czasu zeby dojsc do siebie - bede mogl obsadzic na tej plytce tez MAT02/32 zamiast SSM ??? - jak tak to ja juz sie pisze na 4 plytki :))) - pozdrawiam i zycze owocnej pracy :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[veteran]

Tak, zamiana powinna sie udac ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[veteran]

Zapomnialem napisac, ze tranzystory mozna zamontowac w obudowe przewlekanej lub SMD.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ChUmI]

a na kiedy planujecie rozpoczecie produkcji ? ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[veteran]

Za 1.5 tygodnia powinny byc druki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ChUmI]

veteran ~ masz moze juz jakias orienatacyjna kalkulacje ceny za sztujke? niezaleznie od ceny jestem chetny 4 napewno a jak podasz cene to moze cos sie jeszcze dorzuci :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[olekbiker]

Ja bardzo przepraszam za moje pytanie:))



Co to jest ten diamond buffer i do czego służy?



Szykalem w wyszukiwarce niestety nie znalazlem wyjaśnienia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[veteran]

Jest to bufor napieciowy wzorowany na stopniu wyjsciowym stosowanym w urzadzeniach firmy Mark Levinson (360, 380S...). Mowiac najprosciej jest to (przed)wzmacniacz... ale o wzmocnieniu 1/1V ;) Zastosowania: obwody wyjsciowy odtwarzaczy CD oraz przetwornikow, wejciowe wzmacniaczy...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[olekbiker]

Dziękuję za odpowiedź.



W takim razie przejdę do bardziej szczegółowego pytania.



Uczestnicze w składaniu Alepha P 1.7. W przyszłości chciałbym go podłączyć do przetwornika DAC wg projektu Petera.

Czy taki Diamond Buffer znalazłby u mnie jakieś zastosowanie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[veteran]

Takie samo jak AP1.7 o ktorym wspomniales ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[olekbiker]

W takim układzie nie będzie mi on potrzebny:)....(diamond buffer oczywiście).



Wiec pytanie z czystej ciekawości- czy jakość DB jest lepsza niż AP 1.7? Czy można to w ogóle ze sobą porównac?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[veteran]

Dobre pytanie - moze Peter cos napisze. Ja jeszcze nie mialem okazji porownywac ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Foksik]

AP wzmacnia sygnał, a Buffer zwiększa wydajnośc prądową. Moim zdaniem to dwie różne rzeczy. Myślę że warto sprawdzić układ:

AlephP -> attenuator -> diamond buffer

to może dać ciekawy efekt. Podstawowa zaleta to stała i niska impedancja wyjściowa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

Ten buffer ma impedancje wyjsciowa 6 ohm.



Czy lepszy od Aleph P? Jest szansa ze tak, inaczej bym sie za niego nie zabieral ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[josef]

nie macie wrażenia, że ten układ jest overdesigned (nie wiem jaki jest polski odpowiednik tego słowa) - jakoś dużo tej regulacji i stabilizacji, jeszcze te diody - nie wiem ale coś mi śmierdzi :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[olekbiker]

Mowiąc szczerze ja osobiście również nie widze jakichs nadzwyczajnych zalet tego układu. Moze dlatego, ze jestem po basenie, a może dlatego że nigdy tego nie slyszałem i jestem ogólnie początkującym.



Jest to jakby nie patrzec dodatkowy element w torze sygnału. Kłóci mi się to troche z ideą GC lub NOS DAC Petera Daniela.



Poza tym wzmocnienie 1:1 i jedynie obniżenie impedancji wyjściowej a co za tym idzie brak wahania napięcia przy zmianie poboru prądu....jednak czy efekt ten jest warty wrzucenia nowego ustrojstwa w tor sygnału?



Rozwazania moje są czysto teoretycznie poniewaz nigdy nie mialem mozliwosci posluchania tego typu sprzętu. Malo tego- pewnie długo nie będe miał takiej możliwości:)...bo mnie póki co nie stać na nowe wydatki....za dużo tego dobrego:P



Pozdrawiam



P.S. Foksik- co to jest "attenuato"?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ex-sto??ek]

>olekbiter

Sam dodatkowy układ w torze to nie zbrodnia, układów jest tyle ile jest potrzeba - nie mniej :) Ani więcej.

Taki układ polepsza współpracę z okablowaniem, na przykład :)

Attenuator to po prostu regulator wzmocnienia ( czyli w najprostrzej formie potek )

Pozdr.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

Nie proponowalbym tego ukladu, gdybym go sam nie uzywal, a przedzwzmacniacz Levinsona ktory ma wlasnie taki buffer uzywam od ponad roku i nic mi nie "smierdzi".



Chodzi mi raczej o zbudowanie przedzwzmacniacza o podobnej architekturze, ale bardziej uoproszczonego z mozliwoscia dodatkowego tuningu. W tak zaplanowanym przedzwzmaczniaczu uklad wzmacniajacy znajduje sie na wejsciu, dalej jest symetryzator (jesli potrzebny), regulacja glosnosci i output buffer. Zostalo to juz wspomniane w watku: Preamplifier.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[A66]

Buffer wzmacnia prąd , nie wzmacnia napięcia. Jest bardzo dobrym rozwiązaniem dla przedwzmacniaczy, jeżeli nie jest potrzebne wzmocnienie napięcia. 2V z CD teoretycznie wystarcz do wysterowania wielu końcówek mocy, lecz z wydajnością prądową wyjść CD jest różnie. Układ Buffeta wygląda bardzo interesująco z eleganckim zasilaniem. Mamy jeszcze dobry wzór ML i Petera jak dla mnie to wystarczy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rooty]

jestem bardzo ciekaw dalszego rozwoju tego projektu, czekam z niecierpliwością na opinie na temat brzmienia gotowego urządzenia . Zastanawiam sie również nad zbudowaniem wzmacniacza mocy w oparciu o taki stopień wejściowy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rooty]

jestem bardzo ciekaw dalszego rozwoju tego projektu, czekam z niecierpliwością na opinie na temat brzmienia gotowego urządzenia . Zastanawiam sie również nad zbudowaniem wzmacniacza mocy w oparciu o taki stopień wejściowy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ChUmI]

veteran ~ moglbys wrzucic jeszcze schemacik do ktorego bedzie ta plytka, bo pewnie masz przerysowany w jakiejs ladnej postaci :) w oryginalnej dokumentacji ML jest ten kawalek okropnie nieczytelnie narysowany a len jestem i nie chce mi sie samemu przerysowywac :)))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Foksik]

ChUml masz link do schematu w pierwszym wpisie Veterana.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

czy na schemacie Veterana:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) stabilizatory nie powinny być nazwane odwrotnie ? chyba że tak ma być



Pozdr

Matt

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

Zgadza sie, powinny byc odwrotnie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ChUmI]

sorry i dzieki ... no jasne ze jest schemat pod linkiem ... chyba mi sie na oczy dzisiaj cos rzucilo ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

;) zauważyłęm bo kiedyś zrobiłem tak jak u Veterana i prawie podłączyłem sobie taki układ ;) więc jestem uczulony ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jarekt]

Peter, Veteran - typy półprzewodników podane na schemacie prawie całkowicie są niedostępne w znanych mi hurtowaniach/sklepach (znalazłem tylko 1N914 i MPSA14). Z tego wynika, że prawdopodobnie będzie trzeba organizować kolejne grupowe zakupy albo zastosować zamienniki.

Peter, czy możesz określic mniej więcej jaki jest koszt wszystkich elementów do DB?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

ICs sa w cenie $3-5szt. SSM2220 trzeba zamawiac bezposrednio z Analog Devices, gdyz zaden z dystrybutorow nie ma ich na stanie. LM2937-15V takze nie jest dostepny w Digi Key, ale ktos na forum wspminal o zrodle w Polsce.



Poza tym kazdy z tych polprzewodnikow mozna uzyskac takze jako sample.
