Mark Levinson (diamond) buffer

veteran

Przez veteran ,
w DIY

Tematy
  • Pokaż nowe odpowiedzi

    • Rekomendowane odpowiedzi

    Peter Daniel Kompan

    Peter Daniel

    Opublikowano
    Opublikowano

    Kto jest producentem tych 2220?



    SSM2210 sa z kolei w DigiKey:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    mikexx Uczeń

    mikexx

    Opublikowano
    Opublikowano

    jedne i drugie produkuje obecnie Analog Devices ale oprócz MAT 02/03 nie znajdzie sie chyba bardziej komplementarnej pary (hfe na poziomie 2%) np phillips produkuje BCM847/57 ale tam sparowanie jest na poziomie 10 % dlatego myślę że nie jest złym pomysłem użycie na wyj. kolejnego OPA627 ( w końcu ma offset trim )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    nowy11 Współtwórca

    nowy11

    Opublikowano
    Opublikowano

    mikexx>

    o jakich parch komplementarnych piszesz te 2% to różnice w zakresie jednej struktury, zobacz noty katalogowe SSM2210 hfe typ 550-600, SSM2220 hfe 120-165.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    mikexx Uczeń

    mikexx

    Opublikowano
    Opublikowano

    sorry rzeczywiscie wygłupilem sie, ale i tak mysle że zastosowanie na wyj. OPA627 lub AD797 dałoby lepszy efekt oba mają możliwość regulacji offsetu a prąd wyj. w AD797 na poziomie 50 mA powinien w zupełności wystarczyć, oczywiscie jak ktos chce mozna tam włozyc BUF634 - idealnie sie nadaje ( min.stosowany CD WADIA )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    veteran Entuzjasta

    veteran

    Opublikowano
    • Autor
    Opublikowano

    Rzeczywiscie mozna poprobowac pojedynczych, sparowanych tranzystorow umieszczonych w podstawkach (bez lutowania). Cztery tranzystory to minimalizm a nie overdesigned construction.

    Mikexx, o offset w tym ukladzie bym sie nie martwil, co najwyzej o stany nieustalone podczas zalaczania (przydalby sie przekaznik na wyjsciu + odrobina logiki do jego sterowania). Proste rozwiazanie tego problemu - zasilanie 24h/7 ;) Od buf634 wole np. lm6171, tpa6120..., analog i linear rowniez maja ciekawe uklady.



    Jutro poprawie schemat - dzisiaj nie mam takiej mozliwosci. Footprint jak i pcb sa w porzadku, pomylka jest tylko w opisie.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Peter Daniel Kompan

    Peter Daniel

    Opublikowano
    Opublikowano

    BUF634 nie jest zbyt revelacyjnym ukladem, wiele osob ktore go uzywalo nie bylo zachwycone dzwiekiem.



    Osoboscie jestem zdania ze 4 tranzystory beda lepsze niz nastepny op-amp w torze. Jesli juz mialbym uzyc op amp to bylby to AD815.



    Levinson uzywal BUF634 w LM39 ale wszedzie tam gdzie chodzilo o najlepszy performance byl wlasnie bufer oparty na elementach dyskretnych i tak wszystkie wersje LM38/380, LM36/360, LM35, LM 30.5/30.6 maja zastosowany ten wlasnie uklad.



    Mam tez cicha nadzieje ze moze to zagrac dobrze z regulatorem glosnosci na S&B102, wtedy w przedwzmacniaczu nie bedzie zadnych op-ampow.



    Sprobuje tez kondensator sprzegajacy zamiast DC servo.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Nowy2 Entuzjasta

    Nowy2

    Opublikowano
    Opublikowano

    A może discrete Walt Jung's buffer

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 1 miesiąc temu...
    veteran Entuzjasta

    veteran

    Opublikowano
    • Autor
    Opublikowano

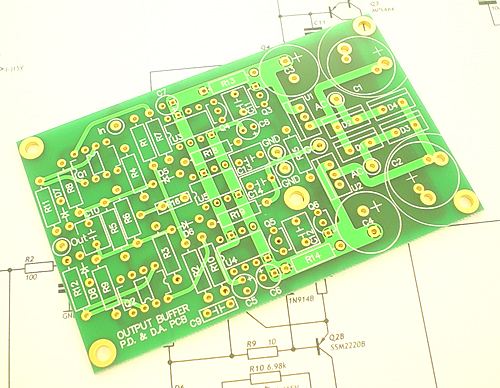

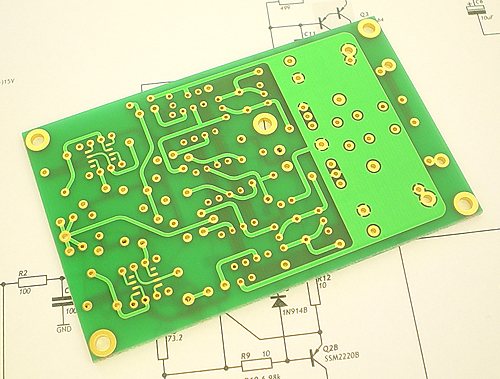

    Troche to trwalo, ale nareszcie sa...
