Mark Levinson (diamond) buffer

[senicz]

zlamie swoje zasady i byc moze zastosuje ten uklad no moze koncepcje do swojej nowej koncowki mocy o ogromnym df.

[Matthew]

hehe BIG DF ;)

[Peter Daniel]

Wczoraj zaczalem skladac plytke buffera; prezentuje sie niezle. Elementy ktorych mi brakowalo powinny dojsc dzis a wiec w najblizszym czasie bede mogl przetestwac ten uklad.



W polaczeniu z porzadnym regulatorem glosnosci na wejsciu, moze to stanowic naprawde dobry preamp (w kazdym razie taka mam nadzieje).



Jesli wszystko bedzie funkcjonowalo poprawnie, bede mogl dostarczyc wszystkie elementy (sa dostepne z Digi-Key na specjalne zamowienie, lub bezposrednio od producenta)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

no nieźle nieźle .... szczerze powiedziawszy idealna sprawa do NOS DAC'a ;)))))

[Peter Daniel]

Buffer ten jak najbardziej sie nada do NOS DACa (output cap moze byc wtedy znacznie mniejszy.

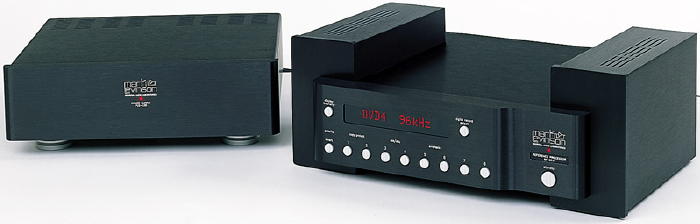

Dokladnie taki sam buffer jest uzyty na wyjsciu tego DACa:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ludo]

>veteran, Peter

Ladnie wam ta plytka wyszla!

Rezystory wygladaja na carbon composite ale moze sie myle?...

[Peter Daniel]

Rezystory na mojej plytce to Rikeny (carbon composite)



Normalnie Madrigal uzywal 0.5W Dale i tylko 6k98 (w sprzezeniu ADEL2020 byl Vishay)

[Peter Daniel]

Uklad dziala, kolej na test odsluchowe; musze jednak kupic nowe transformatory, te ktore mam maja troche za niskie napiecie (Hammond 229D20)

[ludo]

Rezystory weglowe szumia wiecej niz metal film.

W waszej aplikacji moze nie ma to jednak wiekszego znaczenia.

Zwykle samemu uzywam malych, niskoszumnych i maloinduktywnych rezystorow z serii MF12/MRS16S gdzie tylko moge. Polecam.

[mikexx]

Sam chce złożyć ten preamp i nie mogę się już doczekać testów odsłuchowych

[jarekt]

Peter - jak odsłuchy buffer'a?

Czy będziesz sprzedawał części do DB?

[Peter Daniel]

Testy wypadly bardzo pomyslnie, uklad jest naprawde dobry. W polaczeniu z Placette passive volume control, jest to najlepszy preamp jaki do tej pory sluchalem.



Z czasem bedzie oferta kitu, musze tylko zamowic wszystkie elementy. Z Veteranem pracujmy takze nad wersja PVC podobna do Placette.



Dokladniejszy opis mozna znalezc tu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rogus]

Peter Daniel

Czekam z niecierpliwością i oczywiście zapisuję się na kit od Ciebie :-)



Pozdr.

[areg]

>>>veteran

masz jeszcze PCB?

[veteran]

Tak, zostaly mi jeszcze 4 komplety ktorych nikt nie odebral. Poprosze o kontak.

[jacek 10]

Veteran mam nadzieję ze pamiętasz o mnie i odłożyłeś plytki :) - 2kpl. buffer, 2szt NOS DAC i 2kpl. AP1.7 - przypominałem się na priva...

[areg]

zastanawiam sie czy jest sens wstawić coś takiego między CD a pre lampowy i jaki ma wpłuw na brzmienie.

[grip]

>veteran

Ja już kilka razy potwierdzałem chęć zakupu jednego kpl. stereo, ...bez odpowiedzi.

Napisz do mnie na priva!

[jarekt]

>peter, veteran

- jaki skutek będzie miała zamiana wartości rezystorów 73,2 499 6k98 16k2 na typowe w szeregu tzn. 75 510 6k8 16k ?

Można tak, czy też wartości muszą być jak na schemacie?

[CASKP]

Veteran - 2 płyteczki jeśli można ....

[veteran]

W niewielkim zakresie zmienia sie parametry zrodel pradowych, ale dla obu galezi beda one proporcjonalne.



CASKP, juz chyba nie znajde zadnych drukow.

[jarekt]

Czyli wartości nie sa krytyczne?

Co w takim razie zadecydowało, że zastosowaliście dość trudno dostępne wartości rezystorów?

[veteran]

Takie wartosci rezystorow sa w oryginale ;)

[OLES]

-> veteran

rozumiem że pełen projekt będzie kitem (buffer, 'potek' cyfrowy, sterowanie)?; jesli tak, to kiedy można się spodziewać wejscia na rynek?;)

[Peter Daniel]

>>jaki skutek będzie miała zamiana wartości rezystorów 73,2 499 6k98 16k2 na typowe w szeregu tzn. 75 510 6k8 16k ? Można tak, czy też wartości muszą być jak na schemacie?

[jarekt]

Jakimi bardziej dostępnymi mozna zastąpić tranzystory

2N5087, MPSA64

2N5089, MPSA14

oraz diody 1N914B

[jarekt]

Czy ktoś oprócz Petera uruchomił buffer ??

[OLES]

->Peter



kiedy będzie można liczyć na gotowca w formie kit ?

pozdrawiam

[Peter Daniel]

Prawdopodobnie za tydzien

[Peter Daniel]

Wszystkie polprzewodniki postaram sie zamowic w poniedzialek, troche dluzej moze potrwac sciagniecie rezystorow, bo z Mausera dostawa trwa dluzej.
