Może się wtrącam niepotrzebnie,ale o ile dobrze pamiętam to Mite właśnie są wytłumione.

Wyklejone są jakąś bliżej nieokreśloną,rodem z NASA matą na bazie miki?O ile dobrze kojażę to był ten temat poruszany chyba właśnie w tym wątku.Ale nie ma problemu ,bo i tak to ustrojstwo jest nie do osiągnięcia,któryś z userów miał jakąś próbkę podobną do tego czym wyklejają te skrzynki...

To tyle w temacie i poprawcie jeśli się mylę.

[Gość Cadam]

Może się wtrącam niepotrzebnie,ale o ile dobrze pamiętam to Mite właśnie są wytłumione.

Wyklejone są jakąś bliżej nieokreśloną,rodem z NASA matą na bazie miki?

Obecnie produkowane Mite mają kosmiczne wytłumienie, ale wcześniejsze wersje nie miały żadnego wytłumienia.

[pdi90]

Obecnie produkowane Mite mają kosmiczne wytłumienie, ale wcześniejsze wersje nie miały żadnego wytłumienia.



Z wytłumieniem trochę się pobawię. W chwili obecnej mam kłopot z dobraniem odpowiednich części do zwrotnicy, jako że nigdzie nie mogę znaleźć sklepu, gdzie byłyby jednocześnie wszystkie komponenty niezbędne do jej prawidłowego wykonania. Dziś podjadę po głośniki do Wrześni, oraz spróbuję dostać części do zwrotnicy na miejscu, w lokalnym sklepie z częściami elektronicznymi.

[Gość Cadam]

Narazie mam kłopot z dobraniem odpowiednich części do zwrotnicy, jako że nigdzie nie mogę znaleźć sklepu, gdzie byłyby jednocześnie wszystkie komponenty niezbędne do prawidłowego wykonania zwrotnicy.

http://polink.com.pl

[pdi90]

Niestety, w polinku nie dysponują takimi elementami. No chyba, że udałoby się stworzyć zwrotkę nie odbiegającą jakością od oryginału z ich części? Mogę zapłacić więcej, byleby zwrotka była naprawdę wykonana na najwyższym poziomie i nie niszczyła charakterystyki brzmienia oryginalnych totemów.



cytuję

"W dniu 31 października 2011 07:20 użytkownik <[email protected]> napisał:



Witam.

Nie dysponujemy takimi elementami.

Możemy jedynie zaproponować wykonanie zwrotnicy na elementach które mamy w swojej ofercie.



Pozdrawiam"

[EMiL]

Obecnie produkowane Mite mają kosmiczne wytłumienie, ale wcześniejsze wersje nie miały żadnego wytłumienia.



Cadam,

co to jest to kosmiczne wytłumienie?

[Gość Cadam]



co to jest to kosmiczne wytłumienie?



Borosilicate damping

http://totemacoustic.com/en/hi-fi/compact/mite/



http://optics.nasa.gov/tech_days/tech_days_2003/docs/20HextekMSFCCryo250mmMirror.pdf

[evobb]

Panowie, mam zapytanie co do zwrotnicy pod GDN 8ohm. Cewka ma być 1.2-1.7 mH 0.4 czy 0.8 ohm? Ogólnie jaka będzie różnica między mietkami w wersji 4 i 8 ohm?

[kuzyn55]

Panowie, mam zapytanie co do zwrotnicy pod GDN 8ohm. Cewka ma być 1.2-1.7 mH 0.4 czy 0.8 ohm? Ogólnie jaka będzie różnica między mietkami w wersji 4 i 8 ohm?



Dla GDN w wersji 8 Ohm cewka 1,2 mH.



Borosilicate damping

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Jesteście pewni, że w Mite jest mata? Może tak jak w Sttafach, obudowa od wewnątrz jest tylko pomalowana jest farbą borosilikatową?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pdi90]

A jeśli chodzi o wygłuszenie, jaki materiał byłby najlepszy? - Wełna owcza, filc, gąbka akustyczna?

[Deep snow]

A jeśli chodzi o wygłuszenie, jaki materiał byłby najlepszy? - Wełna owcza, filc, gąbka akustyczna?

Na pewno nie dostaniesz maty borosilikatowej, możesz jedynie zrobić fornir od wewnątrz jak w starszych Mitte. Z zasady obudowy bas-reflex tłumi sie słabo lub wcale ( często w przypadku monitorów). Każdy ma swoje patenty na wytłumienie. Trzeba eksperymentować. Wełna owcza stosowana jest w droższych konstrukcjach ale jest dosyc droga. Wpływa głównie na średnie czestototliwości, podobnie jak gabka redukuje fale stojace. Ja zdecydowałem się w swoich podłogówkach na matę bitumiczna z filcem. Mata ma teoretycznie zmniejszyć drganie obudowy, wygaszanie rezonasów obudowy. Kiedyś w tym celu subwoofer wysmarowałem pastą bitumiczną.

[pdi90]

Na pewno nie dostaniesz maty borosilikatowej, możesz jedynie zrobić fornir od wewnątrz jak w starszych Mitte. Z zasady obudowy bas-reflex tłumi sie słabo lub wcale ( często w przypadku monitorów). Każdy ma swoje patenty na wytłumienie. Trzeba eksperymentować. Wełna owcza stosowana jest w droższych konstrukcjach ale jest dosyc droga. Wpływa głównie na średnie czestototliwości, podobnie jak gabka redukuje fale stojace. Ja zdecydowałem się w swoich podłogówkach na matę bitumiczna z filcem. Mata ma teoretycznie zmniejszyć drganie obudowy, wygaszanie rezonasów obudowy. Kiedyś w tym celu subwoofer wysmarowałem pastą bitumiczną.



Dziękuję Ci za odpowiedź. Tak też zrobię. Jak wpadnie mi troszeczkę pieniędzy kupię kilka rodzajów wygłuszenia i poeksperymentuje. Wczoraj mój brat odebrał dla mnie głośniki. Udało mi się kupić jeszcze te z wentylacją. Leżakowały gdzieś przez kilka wiosen, jednak chyba im to jakoś szczególnie nie zaszkodziło. Poniżej zdjęcia. :) Btw. zdałem sobie sprawę z tego, że obudowy które zakupiłem nie mają frezów pod głośniki :/ Będę musiał na miejscu znaleźć fachowca, który mi je za przysłowiową "flaszkę" podfrezuje.



Co do zwrotnic, ciekaw jestem czy części które mógłbym zakupić w polinku będą znacząco odbiegały jakością od oryginalnych? Ktoś z Was zamawiał sobie gotową zwrotkę z Polinku do waszych mite? - jeśli tak, to proszę o jakąś opinię.



Pozdrawiam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[que_pasa]

Jeżeli zaś chodzi o obudowy do Mietków, to przypomniałem sobie, że użytkownik Marko3T robił je, w tym wersję DIY (czyli wszystko docięte na wymiar, wystarczyło samodzielnie je skleić). Napisz do niego, może się dogadacie. To rozwiązanie ma ten plus, że fronty będziesz miał podfrezowane, czego w żadnym markecie Tobie nie zrobią.



Posiadam jedną parkę obudów od Marko3T i dogaduje kolejną. Dodam tylko, że wykonanie obudów jest mistrzowskie.

[Deep snow]

Z polinku nie zrobisz klonu 100% ale bedzie dobrze. Kondensatory możesz łączyc żeby wyszło 2,68uF ale spokojnie mozesz dać 2,7uF. Cewka 0,82mH też nie bedzie miała idealnie 0,4Ohm, chyba że kupisz Litza. Ja wziałem 0.82 mH 0.370 Ohm dr-1.20 z Polinku. Nr katalogowy 1882. 19,34 zł/ szt.

[Gość Cadam]



Co do zwrotnic, ciekaw jestem czy części które mógłbym zakupić w polinku będą znacząco odbiegały jakością od oryginalnych? Ktoś z Was zamawiał sobie gotową zwrotkę z Polinku do waszych mite? - jeśli tak, to proszę o jakąś opinię.



Jakość części do zwrotnic z Polinku jest bardzo dobra.

[pdi90]

Na co brać uwagę przy zakupie cewki? Co to za cewka litz?

Ciekaw jestem czy oni mi są w stanie sami dobrać te elementy, czy samemu muszę podać im konkretne pozycje z których ma się składać zwrotnica?

Jestem zupełnym laikiem jeśli chodzi o elektronikę, spróbuję dobrać - chciałbym, żeby elementy były zbliżone jakościowo (zwrotnica będzie tak dobra, jak dobry będzie jej najsłabszy element, więc chciałbym aby były możliwie zbliżone jakościowo, to tjb. kupować flagowca dla voice-kraftów).



Powiedzcie mi czy dobrze kombinuję:





Cewka: 0.82 mH 0.370 Ohm dr-1.20 pozycja 1882, lub Cewka 0.82 mH 3.90 Ohm dr-0.30 pozycja 1787 - która lepsza parametrami? Nie rozumiem dlaczego jedna kosztuje mniej niż 4zł, a druga powyżej 20? Chodzi o grubość zastosowanego drutu? Jaki to ma wpływ na dźwięk?



Rezystor drutowy-bezindukcyjny - SUPERES 5W 3.30 KNP 3.30 Ohm 5 Watt 1% L< 1uH - 2zł, SUPERES 10W 3.30 KNP 3.30 Ohm 10 Watt 1% L< 1uH- 3zł - raczej ten drugi? || CENA 4-6zł za 2szt.



Kondensator:



MKT160V/ 2.70 || CENA: 4,78zł szt. *2 = 9,56PLN

400/ 2.20 + 400/ 0.47 = 2,67 || CENA: 5,56+ 3,16 = 8,72 * 2 = 17,44PLN

400/ 2.70 || CENA : 6,84*2= 13,68PLN

Jantzen Z-STANDARD CAP 400 VDC / 2.70 uF 5% MKP ||CENA: 8,01*2= 16,02PLN

Z-SUPERIOR CAP 800 VDC / 2.70 uF 2% MKP || 52,72*2 = 105,44 - warto?

Z-SILVER CAP 800 VDC / 2.70 uF 2% MKP || 75,89*2= 151,78 - warto?

Z-SILVER-GOLD CAP 800 VDC / 2.70uF 2% || 335,79*2=671,58 :D haha zdecydowanie wybieram te! ;-)



A tak poważnie, które zestawienie byłoby najrozsądniejsze, tak aby poszczególnych podzespołów nie dzieliła przepaść? :)

[Deep snow]

Polink nie ma cewki 0,82mH żeby miała równe 0,4 Ohm. Dlatego pisałem że jak chcesz to w orginałach były cewki Litz lub Solen. Twoja sprawa. Jak chcesz płacić 50zł za sztukę albo więcej. W Polinku podajesz numery katalogowe np 1882 ( cewka....) Zastosuj powietrzną cewkę ( air coil).Grubość drutu ma znaczenie i lepiej dać zbiżony do 1,4mm. Zauważ że cewka na drucie 0.3mm ma aż 4Ohm. Skup się na tym żeby kupić części o parametrach zblizonych do podanych niżej.



-Solen 14AWG SOLEN 0.82mH (grubość drutu 1,4mm i opór 0,4 Ohm)

- MILLS 3,16 Ohm MRA-5 ( jeśli kupisz cewke np 0,37 Ohm to daj opornik 3,0 Ohm)

-SOLEN 2.7uF 400v

Tego się trzymaj.



Ja kupiłem takie częsci:

* 1882 CEWKA |Cewka 0.82 mH 0.370 Ohm dr-1.20

* MKP400V/ 2.70 |Kondens.capacit. CROSS-CAP 400V/2.70uF

* SUPERES 5W 3.00|KNP 3.00 Ohm 5 Watt 1% L< 1uH

[pdi90]

Ja kupiłem takie częsci:

* 1882 CEWKA |Cewka 0.82 mH 0.370 Ohm dr-1.20

* MKP400V/ 2.70 |Kondens.capacit. CROSS-CAP 400V/2.70uF

* SUPERES 5W 3.00|KNP 3.00 Ohm 5 Watt 1% L< 1uH

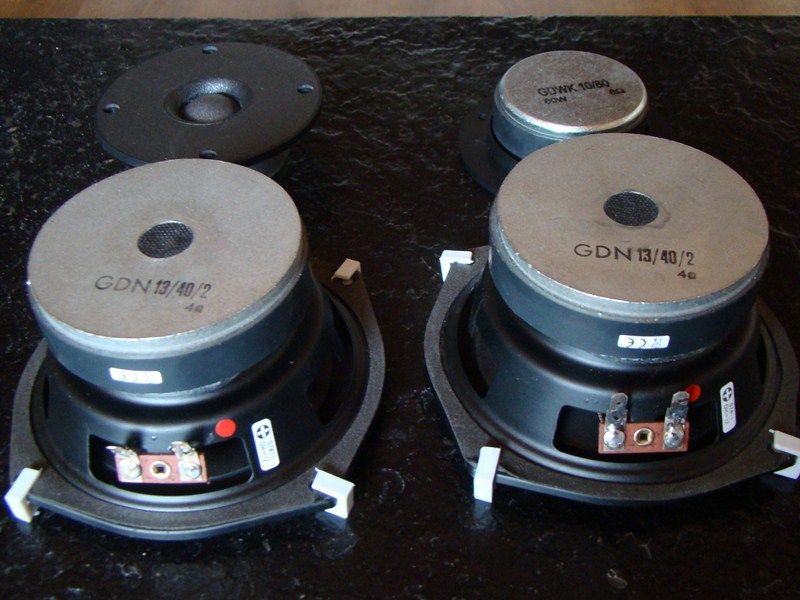

Dzięki za podpowiedź. Moje będą się opierać na podobnych podzespołach, tyle że na kondensatorze jentzen z-standard CAP + 2x SUPERES 5W. Dziś doszły skrzynki. Niestety jakość wykonania pozostawia wiele do życzenia. :(

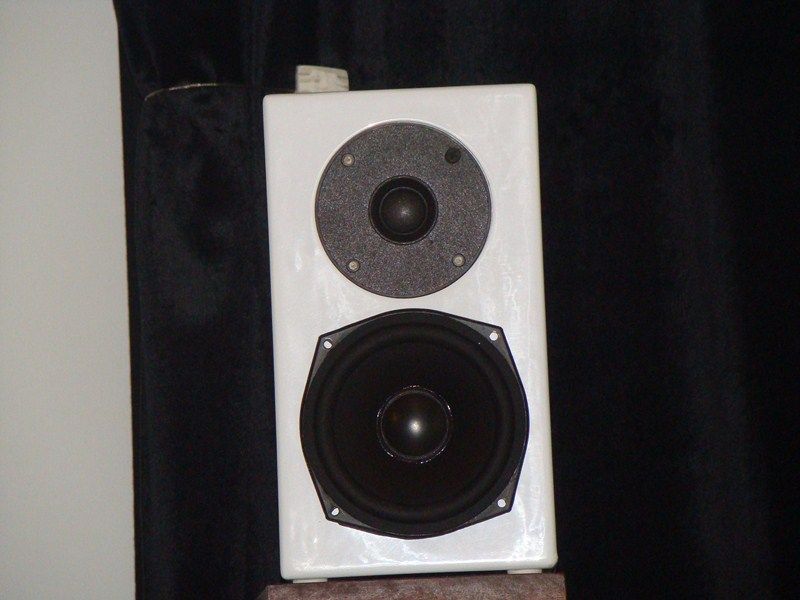

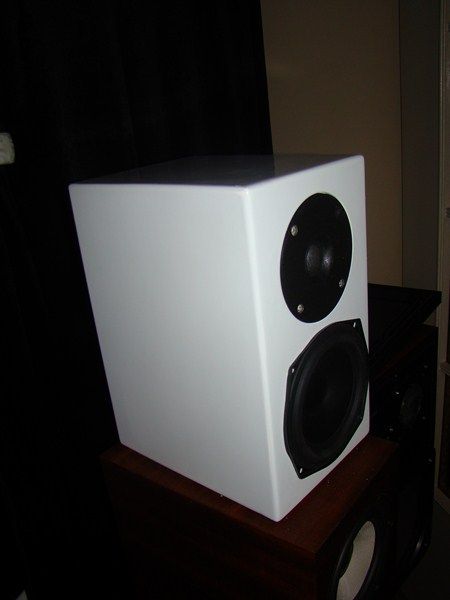

Skrzynki faktycznie są malutkie (nie martwcie się, nie będą stały na "siestach", zdjęcia zrobione wyłącznie żeby ukazać jak są malutkie).

Na zdjęciach tego nie widać, ale w ciągu dnia widoczne są po bokach zacieki, + na jednym froncie. Chyba będę musiał je przeszlifować i pomalować samemu od nowa - troszkę minęło się to z celem, bo koszty w sumie wyniosą mnie więcej niż stworzenie obudów od podstaw. Następne zdjęcia wstawię kiedy projekt będzie zupełnie ukończony, najpewniej z maskownicami. :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[miron3333]

Witam!

Ma może ktoś obudowę do klona totem mite na zbyciu? Lub wykona na zamówienie?

[que_pasa]

Witam!

Ma może ktoś obudowę do klona totem mite na zbyciu? Lub wykona na zamówienie?

Ja zamawiałem od Marko3T, jest tutaj na forum.

[tomant]

Jak zwykle pomyłka :).

[marko3T]

A kto się pomylił?



I w czym?

[pdi90]

A moje totemy są już złożone. Grają naprawdę bardzo przyjemnie. Basu nie ma zbyt wiele, ale nie to jest dla mnie priorytetem. Przychylam się do poprzednich opinii, brzmienie uważam za bardzo ciepłe, średnica jest naprawdę bardzo wyrazista, momentami dominująca. W wysokich tonach niczego mi nie brakuje, i nie rozumiem zarzutów kolegów, jako by góra byłą zbyt piaszczysta (nie zapominajmy, że gdwk kosztuje około 40zł/szt! - jak dla mnie stosunek cena/jakość bardzo dobry). Szczerze powiedziawszy nie spodziewałem się dźwięku tej klasy w kolumnach na tak tanich przetwornikach polskiego producenta.

Dzięki mite zrozumiałem, jak ogromne znaczenie ma dobór dobrej klasy podzespołów służących wykonaniu zwrotnicy.

U mnie grają obecnie w połączeniu z analogowym technicsem SU-7300k, i dźwięk w tym zestawieniu jak najbardziej mi odpowiada.

[pdi90]

Mój brat po odsłuchu moich totem mite zdecydował się zrobić identyczne dla siebie. W związku z tym chciałem się dowiedzieć czy któryś z szanownych użytkowników podjąłby się stworzenia samych skrzynek, wraz z frezami i wywierceniem otworów pod same głośniki (tj. pod specjalne śruby montażowe). Najlepiej wraz z maskownicami. Jeśli ktoś byłby gotów podjąć się takiego zlecenia - Proszę o kontakt na pw, wraz z określeniem kosztu stworzenia takiej pary. Pozdrawiam.

[nxn68]

Mam na sprzedaż do wykończenia:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomant]

A kto się pomylił?



I w czym?

To ja pomyliłem wątki.

[miron3333]

Czy aby GDWK 10/80 oraz GDWK 10/80/7 to na pewno ten sam głośnik? Spójrzcie na ich parametry:

1.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

2.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



No jak by nie patrzył różnią się! A może tam jest jakiś błąd na stronie? Ktoś zna odpowiedź?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Deep snow]

Dzięki za odpowiedź :) Tak też się domyślałem, że może być słaby. Myślę jednak, że na początek powinien wystarczyć. Może jakąś poprawę uzyskam podłączając je w bi-wiringu lub bi-amplingu, bo mam w nim możliwość podpięcia 3 par kolumn, z czego tylko 2 mogą działać równocześnie.

Bi-wiring to właśnie wykorzystanie tego drugiego zestawu gniazd. Wtedy ustawiasz na wzmacniaczu 1+2 ew. A+B i gra. Poprawę możesz uzyskać jedynie brzmieniową. CZyli w zależności od muzykalności kabli będzie grało zawsze inaczej. Mocy przybędzie tylko wtedy gdy użyjesz dwóch wzmacniaczy ( bi-amp).

[miron3333]

Właśnie otrzymałem komplet części do budowy moich klonów. Głośnik wysokotonowy to oczwiście GDWK 10/80 a nie GDWK 10/80/7 (z powodów jak dwa posty wyżej). Teraz żmudny proces własnoręcznej pracy nad obudową. O końcowym efekcie na pewno poinformuję.

[miron3333]

No i moje totemy mite złożone i już od wczorajszego wieczora grają (w 12,5 m2). Zdaję sobie sprawę, że aby je ocenić należy trochę je wygrzać, ale pierwsze wrażenia już jakieś mam. A przecież później może być tylko lepiej. A te pierwsze wrażenia są jak najbardziej pozytywne. Szczerze powiedziawszy nie spodziewałem się aż tak przyjemnego dźwięku. Bardzo atrakcyjna średnica, fajny basik no i te wysokie, jak na razie jednak trochę piaszczyste. Mam nadzieję w tym aspekcie nastąpią zmiany na lepsze. Nadto mite grają przestrzennym dźwiękiem. A teraz kilka słów o mojej konstrukcji:

totemu mite zrobiłem z desek dębowych o grubości 20 mm, pojemność skrzynek 8 litrów netto (wymiary frontu oryginalne, są tylko nieco głębsze), br o średnicy 36 mm i długości 205 mm ścięty pod kątem 45 stopni, części do zwrotnicy z polinka. Nadto dałem do środka gąbkę (leży ona na dole kolumny na 2/3 jej długości i wchodzi na tylną ściankę aż pod br).

Mam też prośbę o poradę w sprawie standów pod Totem Mite. Jakiej powinny być wysokości?

Nadto proszę o pomoc co do mojego br, czy ktoś może mi wyliczyć jak dostrojona jest obudowa przy moim br (niestety wysiadł mi mój komputer).Pozdrawiam miron3333.
