Zdecydowanie inaczej pracuje cewka powietrzna inaczej nawijana na karkasie (o przekroju walca) .a pole wzmacniane jakimś ferrytem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gena]

czyli jaką cewkę kupić, chodzi mi żeby był dobry stosunek cena/jakość

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ricon]

a co dzień budujesz sobie kolumny. Oszczędnosc a potem rozczarowanie. Trzeba trzymać się projektu Ja kupilby ta powietrzną z drutu 1,4. .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kuzyn55]

Rozumiem że należy zastosować w zwrotnicy cewkę ok.1.7mH.



Źle rozumiesz. Dla GDN w wersji 8 Ohm trzeba zastosować cewkę 1,2 mH.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Patefil]

Przedstawiam dwa układy zwrotnic do Tonsila GDN 13/40/2 4 Ohm i STXa GDWK AWX w obudowie od Mite, które zrobiłem na prośbę jednego z użytkowników forum. Zwrotnice opracowałem najpierw w Boxsimie, a po zbudowaniu układów je pomierzyłem. Niestety dysponuję bardzo słabym sprzetem pomiarowym, mam starą kartę dźwiękową i nieznany mikrofon, więc te pomiary obarczone są dużymi błędami (opadająca charakterystyka wraz ze wzrostem częstotliwości), ale pozwalają chociaż zaobserwowac powstawanie dołka na charakterystyce w miejscu podziału przy odwróconej polaryzacji kopułki.

Sądzę, że te zwrotnice mogą być dobrym wstępem do dalszych działań, jeśli ktoś będzie chciał coś takiego zrobić.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Patefil]

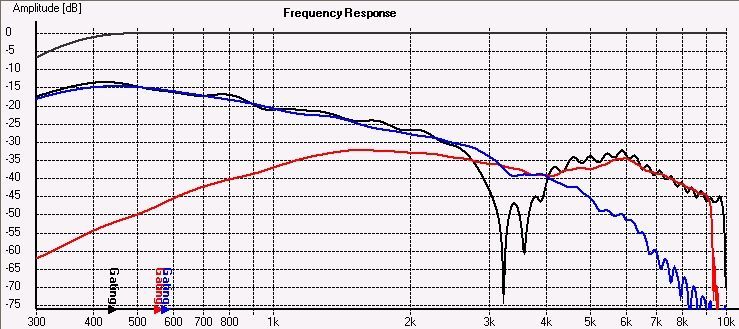

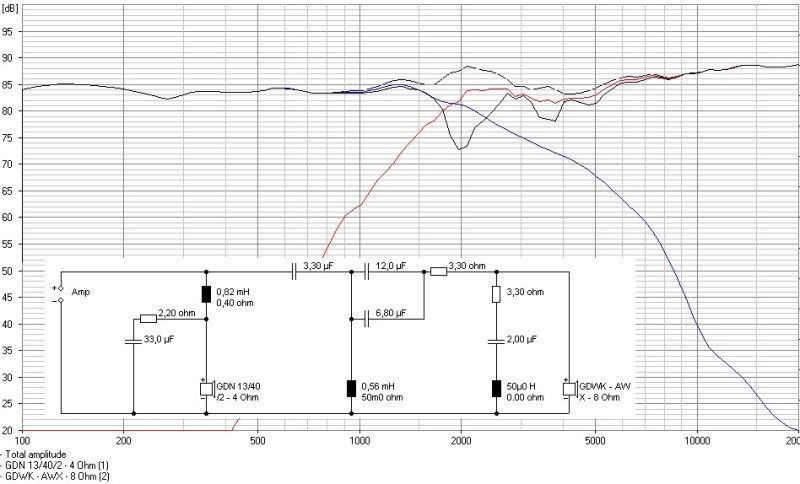

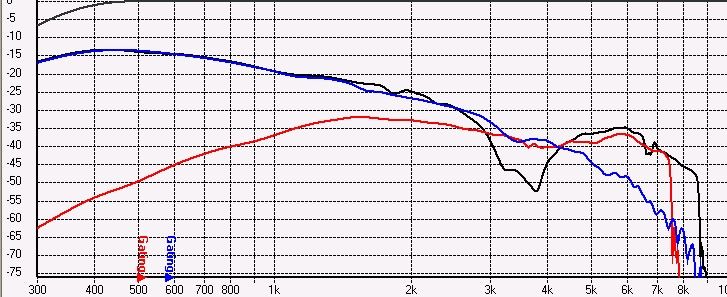

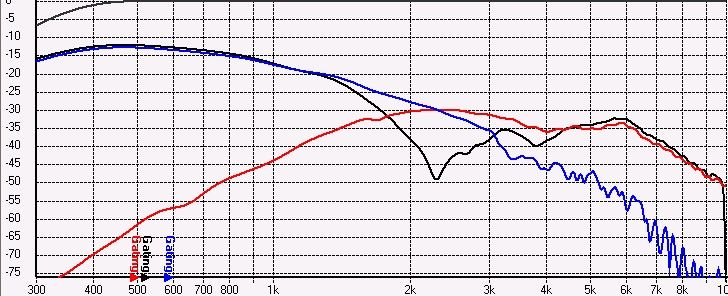

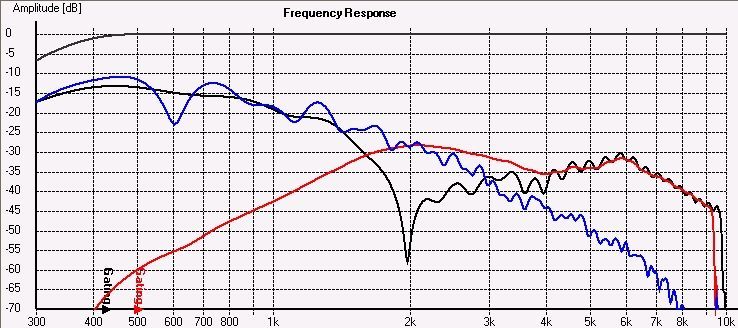

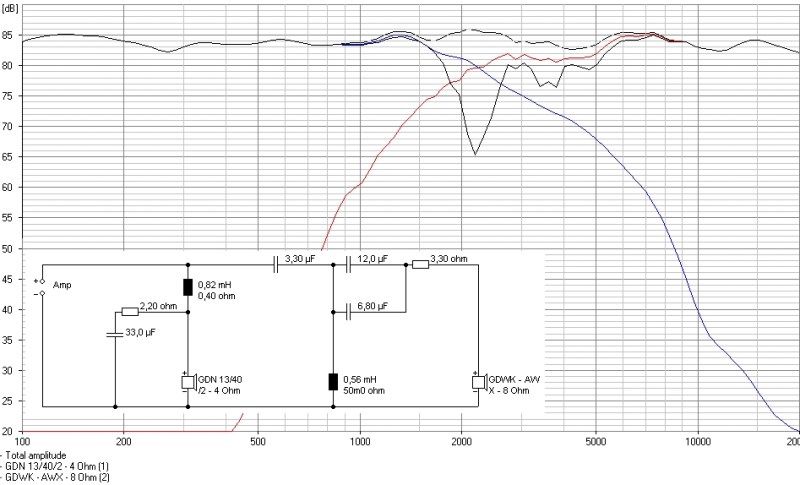

Ponieważ poprzednie symulacje były błędne, bo dotyczyły innych głośników wysokotonowych, nie AWX (zaczęło mnie zastanawiać czemu są takie ładne wykresy na wysokich tonach skoro nie ma tam tłumików i pułapek w zwrotnicach, które mają stłumić podbicie na charakterystyce AWXa powyżej 10 kHz), więc zrobiłem ponownie symulacje na właściwych tym razem charakterystykach moich egzemplarzy kopułek AWX oraz ponowne pomiary.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ricon]

Ale jak tam są AWX -y to nie ma to nic wspólnego z klonami Totem Mitte.

TM to i glośniki i zwrotnice.wierne oryginałowi.Tu możemy rozpatrywać "wariacje na temat" wsadu w pudła TM

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Deep snow]

Nie chce mi się robic pudeł i jakby ktoś miał jakieś paczki na sprzedaż to pisac na PW. Zwrotnice za to zrobiłem sam, są przykręcane do terminala. Wersja na 4 Ohm na razie na 1 kondensatorze MKP. Reszta z Polinku. Ciekawe jak sie sprawdzą kable Jantzen Solid Core na GDWK.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Grendziol]

Nie chce mi się robic pudeł i jakby ktoś miał jakieś paczki na sprzedaż to pisac na PW. Zwrotnice za to zrobiłem sam, są przykręcane do terminala. Wersja na 4 Ohm na razie na 1 kondensatorze MKP. Reszta z Polinku. Ciekawe jak sie sprawdzą kable Jantzen Solid Core na GDWK.



Wolną chwilą mogę wykonać obudowy. Myślę że z surowego MDF 18mm nie wyjdą drożej niż 150zł lub + ewentualnie 60zł za złącza i płytki do zwrotnic, za parę oczywiście. Fornir to raczej indywidualna sprawa, ale jak by była potrzeba...

Zdjęcia moich Mite na stronie 132.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[M.R]

Witam.

Czy na forum jest jeszcze osoba która zajmowała się obudowami MITE, STAFF?



Chciałbym budki do MITE-ów w wersji STAFF-ów.



Czy jest jeszcze w stanie ktoś to zrobić? Proszę o podanie kosztu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gena]

Czy gdy wybiorę cewkę 1.20 mH 0.460 Ohm dr-1.20 i kond Z-STANDARD CAP 400 VDC / 2.70 uF 5% MKP to oporność rezystora powinienem wybrać mniejszą niż 3 ohm(SUPERES 5W 3.00ohm)?? Prosze o szybką odpowiedź bo nie wiem czy dobrze części dobrałem?



Gdn oczywiście wersja 8ohm

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kuzyn55]

Wartość rezystora szeregowego dla GDN w wersji 4 Ohm wynosi 3,16 Ohm. A ponieważ ten głośnik wa wyższą efektywność niż wersja 8 Ohm, to logika podpowiada, że ten rezystor powinien mieć WIĘKSZĄ wartość dla wersji 8 Ohm. O ile większą? Tego nie wiadomo. W każdym bądź razie nie wiadomo jaki rezystor siedzi w oryginale dla GDN 8-omowego. Pozostaje metoda prób i błędów.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kptsovva]

GDN 13/40 8Ohm, czy to zupełnie inny głośnik niż 13/40/2 8 Ohm ??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kptsovva]

Mój błąd 13/40/8 mi chodziło, ale już znam odpowiedź.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość Cadam]

Znacie jakiś markowy midwoofer którym można zastąpić GDN 13/40/2 ?



W miarę podobny jest http://www.wavecor.com/html/wf138wa01.html

[pdi90]

Mam na zbyciu jednego gdn, w którym zniszczone jest zawieszenie (dziurka, od spadającego śrubokrętu...) A także surowe skrzynki które mogą posłużyć do mite (nieco mniejszy litraż, miałem je wykończyć jednak udało mi się trafić "gotowca"). Skrzynki - 50pln (para), gdn 15pln. Przy zakupie skrzynek dorzucam gdn gratis jesli ktos chce.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ricon]

Pokaz fotki tych boxów.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Michail]

Pokaz fotki tych boxów.



Ja również poproszę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Damianus]

Witam wszystkich, to mój pierwszy post na Audiostereo.

Na początku tego roku, zainspirowany konstrukcją izbic-a, skonstruowałem "wariację na temat Mite" czyli kolumny podłogowe w układzie MTM na przetwornikach takich jak w Totemach (dokładnie 2xGDN 15 Ohm połączone równolegle+GDWK 8 Ohm). Słuchałem tego z zadowoleniem do niedawna. Konkretnie do chwili gdy wyciągnąłem z szafy leciwe słuchawki Yamahy. Ich dźwięk o WIELE bardziej przypada mi do gustu więc pomyślałem, że na pewno jest w mojej konstrukcji coś, co można poprawić. Na pierwszy ogień poszły wysokie tony bo to one najbardziej się wybijały. Kolega Izbic w swojej zwrotnicy zastosował rezystor dla GDWK o wartości 1R5. U mnie taki grał tylko do czasu gdy dotarły zamówione Superesy 3R i 3R3. Ten ostatni grał najdłużej ale wczoraj dołączyłem do niego szeregowo 3R. Moje uszy odetchnęły. Jednak nie wykluczam zastosowania rezystora jeszcze wyższej wartości. Wypadkowe 6.3 Ohma daje wysokie tony nadal w większej ilości, niż prezentują HP-2, ale są to dość "ciemne" słuchawki.

Moje pytanie brzmi: czy przy takich wartościach nie lepiej zastosować L-Pad?

Ewentualnie czy jest znany schemat zwrotnicy Mite T (nie T Center) 8 Ohm. Staram się śledzić temat, ale ma już tyle stron, że łatwo coś przeoczyć.



Proszę wybaczyć zaśmiecanie wątku moją "wariacją" ale widząc rozważania na temat elementów zwrotnicy, zwłaszcza doboru rezystora nie mogłem nie zapytać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gena]

Ja również wykonałem ale klony totem mitte z gdn 13/40/2 8ohm i gdwk 10/80 8ohm, zwrotnica cewka 1.2mh i na wysokotonowy 2,7 jantzen i 3,9 superes. W tym układzie góry jest stanowczo za dużo dlatego też bede próbował z L-padem go wytłumić, narazie jestem uziemiony bo elektroniczny zrobił sobie urlop 2 tyg.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Deep snow]

Damianus

Zrobiłem konstrukcję na 2xGDN 13/40/2 15 Ohm + GDWK 11/100 8 Ohm. Pierwsze próby na filtrach 1 rzędu zakończyły się fiaskiem, głownie ze względu na drażniące wysokie tony. Moje ucho zaakceptowało 3,3uF , rezystor 3,0 Ohm plus L-Pad.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Damianus]

Moje ucho zaakceptowało 3,3uF , rezystor 3,0 Ohm plus L-Pad.



Czyli 3 Ohm jako R1 i do pary ~13 Ohm jako R2 w tłumiku, tak? Powinno to dać -4dB

11/100 ma efektywność na starcie niższą o 1dB od 10/80, co potwierdza moje celowanie w tłumienie 3dB

Ze zmianą kondensatora to już chyba nie na moje uszy. Póki co przytłumienie wysokotonowego i korekta ustawień subwoofera wniosła ogromną poprawę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Deep snow]

Zobacz schemat. Sam nie wiem czy jest to ostateczna wersja. Na schemacie jest błąd. GDWK jest w fazie. Midwoofery mają 15 Ohm..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Damianus]

Ooo... to już wyższa matematyka z taką zwrotnicą i obawiam się, że póki co mój umysł takiej konstrukcji niestety nie ogarnie.

Myślałem o jak najprostszym tłumiku dla GDWK, na ten styl:





No i gdzieś tam jeszcze kondensator szeregowo.

W Mite się sprawdzała ta prostota, a nawet jeszcze większa, ponoć bardzo dobrze.

Ja na początku za jakimś schematem z internetu miałem właśnie wysokotonowy w odwrotnej fazie ale teraz jest normalnie połączony i chyba jednak lepiej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Deep snow]

Damianus

Usuń rezystor R2 i daj kondensator 2,7 uF w szeregu za R1 ( bliżej głośnika).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Damianus]

Na chwilę obecną mam dokładnie taki filtr dla kopułki:

Rzecz właśnie w tym by uzyskać nawet ciut większe tłumienie przy użyciu L-pada bo tak chyba właściwiej. Chyba, że w niczym nie przeszkadza zwiększenie jeszcze wartości rezystorów i pozostawienie tego w takiej formie jak jest.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ape]

jak "przerobić, przestroić" skrzynki, aby móc powiesić te kolumienki na ścianie, lub postawić na półce, ale tak że tylna ścianka stykała by się ze ścianą

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ricon]

Czy zamiast 13/40/2 z polipropylenową membraną, można dać ten z aukcji

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Celuzozowa membrana.

Jak może zmnienic się charakter? Do przewidzenia, czytylko drogą eksperymentu?

Czy ekran na magnesach nie wpływa na skuteczność?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Grendziol]

Na bazie Mite buduję powoli kino domowe.





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pdi90]

Mietki generują naprawdę przyzwoitą przestrzeń, i samemu także kiedyś o tym myślałem. Jednak zmieniłem nieco koncepcje kina i stereo. Samemu robisz sobie obudowy? Wykonanie na dość wysokim poziomie, stąd pytam.



Mietki generują naprawdę przyzwoitą przestrzeń, i samemu także kiedyś o tym myślałem. Jednak zmieniłem nieco koncepcje kina i stereo. Samemu robisz sobie obudowy? Wykonanie na dość wysokim poziomie, stąd pytam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
