Totem Mite, Staff, odsluchy, schematy

[kuzyn55]

Pytanie:

Czy ktokolwiek ma zdjecie magnesu z mite i ze staffa ?



Sttaf-a masz tutaj:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

Sttaf-a masz tutaj:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Próbowałes Sttafów z innym tweeterem?

Chyba należy im się lepszy...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kuzyn55]

GDN w aplikacji Totema Sttaf gra znakomicie. Natomiast brzmienie GDWK 11/100 nigdy mi nie odpowiadało. Dlatego ostatecznie zamieniłem go na Vifę. Oczywiście odpowiednio zmodyfikowałem zwrotnicę. I w takiej konfiguracji klony Stefków grają u mnie do dzisiaj. Chociaż z powodu zmiany głośnika wysokotonowego to już nie jest klon Totema.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

GDN w aplikacji Totema Sttaf gra znakomicie. Natomiast brzmienie GDWK 11/100 nigdy mi nie odpowiadało. Dlatego ostatecznie zamieniłem go na Vifę. Oczywiście odpowiednio zmodyfikowałem zwrotnicę. I w takiej konfiguracji klony Stefków grają u mnie do dzisiaj. Chociaż z powodu zmiany głośnika wysokotonowego to już nie jest klon Totema.



Mam takie same wrażenie.

Porównywłeś bezpośrednio 11/100 z mietkowym GDWK 10/80?

Do Sttafów szukam jakiegoś gwizdka a'la Dynaudio.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kuzyn55]

Włoska Opera połączyła GDN 13/40/2 z Seasem. Mnie z kolei udało się kupić okazyjnie PL 27TG35-06. I w połączeniu z tym GDN zagrał tak dobrze, że już nic innego nie testowałem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

Włoska Opera połączyła GDN 13/40/2 z Seasem. Mnie z kolei udało się kupić okazyjnie PL 27TG35-06. I w połączeniu z tym GDN zagrał tak dobrze, że już nic innego nie testowałem.





Jestem ciekaw porówania GDNa z:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Obrys kosza i wymiary powinny pasowac.



Na tych głosnikach byłyby to Staff Turbo :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kubri]

Nie popadajcie tylko w przesadę. Totem gra tak dobrze bo ma tak fatalnie strojoną zwrotnicę. Podstawa to własnie ta kopułka Tonsila. Ktoś ja zmierzył i wyszło ze ma rewelacyjnie płaska charakterystykę więc idealnie do filtru I rzędu.

GDWK 11/100 jak widziałem pomiar z komory bezechowej już tak dobrze nie wyglądał. Była zapadłość przy 10 khz. Jeśli zmieniać głośnik to na GDWK 10/80/26 - ten sam wygląd a głośnik zupełnie inny.



Niskotonowy można zmienić na GDN 13/40/4 albo 13/40/9 - ten pierwszy był z Denona ten drugi z Wharfedala. Oba są 8 omowe ale mogą pracować w małej objętości jak ten 4-omowy oryginał z Mite.



Monacor SPH-135C to prawdopodobnie był w kolumnach Phonar P-20. Wyjdzie z tego coś zupełnie innego od idei Totema. Tamtego Phonara nie słyszałem ale miał dobre recenzje. Zaintersowanym polecam portal lautsprecherschop. -

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) gdzie sa odnośniki do wielu konstrukcji na Monacorach z niemieckiej prasy hobbystycznej.Można tam szukać inspiracji do konstrukcji na Monacorach.



.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kuzyn55]

Kubri - dzięki za rzeczowy wpis. Jednak wymiana opinii z Jurkiem dotyczyła Sttafa. A to zupełnie inna konstrukcja niż Mite: zwrotnica drugiego rzędu, duuużo większa obudowa i 11/100 na górze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kubri]

Mite był jako przykład zastosowanych głośników i doboru filtrów.

Obudowa Staff jest na oko trzy -cztery razy większa od Mite - podają że ma 20 litrów ale chyba jest w niej jakaś przegroda i ta objętość jest mniejsza. Co ciekawe wersja GDN 13/40/2 - 8om ta która ma Qts 0,44, bo wspólczesna karta informacyjna podaje ze ma 0,4, pasuje parametrami bardziej do obudowy Staff. A wersja 4-omowa GDN 13/40/2 bardziej pasuje do obudowy Mite - taka była w poprzedniej edycji Mite. czyli w około 5,5-6 litrów.

Wiec można próbować zrobić Mite w obudowie objetości Staff.



Do objętości obudowy Mite ze względu na prawidłowe strojenie idealnie pasowałaby wersja GDN 13/40/2 - 7om [możliwe, że taka jest teraz w Mite] oraz GDN 13/40/4 i GDN 13/40/9 - z tych dostępnych jeszcze w sprzedaży.



Jeśli chcecie zmieniać głośnik to wiadomo że w Mite czy w Staff trzeba będzie zmieniać zwrotnicę. Nawet gdyby przerzucić sie tylko z GDWK 10/80 lub 11/100 na GDWK 10/80/26.

Jeżeli się jednak decydujecie na zrobienie ze Staffów nie Staffów to polecam zamianę na Vifę PL27tg35-05 która się teraz nazywa Scan-Speak Discovery D2606-920000 - bez komory rezonansowej, Albo Vifa D27 - to samo co PL27 tylko z płaskim frontem. Bardzo muzykalne połączenie z GDN 13/40/2



Chyba że koledze Jurkowi chodziło też o dopasowanie wielkości frontu głośnika w podfrezowanie obudowy Staff? Są jeszcze może dostępne poprzednie wersje Morel 110mm średnicy oraz Monacor DT-254.



A na Monacorze SPH-135c niewiele konstrukcji znalazłem - jest jako niskotonowy w 3 drożnym [!] monitorze Monacora. Poza tym nigdzie więcej go nie zlokalizowałem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[xtr71]

Witam

A co powiecie na podmianke z Peerlesem SKO 130?

Membrana jest chyba z polyamidu i bedzie inne brzmienie .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Xtr71

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

...Chyba że koledze Jurkowi chodziło też o dopasowanie wielkości frontu głośnika w podfrezowanie obudowy Staff? Są jeszcze może dostępne poprzednie wersje Morel 110mm średnicy oraz Monacor DT-254.





Ten głośnik mi się podoba, że względu na cenę i podobieństwo do grania w stylu Dynaudio/Morel

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ma front 110 mm, więc podpasuje mi do Staffów. Ale jak się sprawdzi w I rzędzie, przefrezuję dziurę w Mietkach albo kupię droższe Morele 104 mm.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kuzyn55]

Jeżeli się jednak decydujecie na zrobienie ze Staffów nie Staffów to polecam zamianę na Vifę PL27tg35-05 która się teraz nazywa Scan-Speak Discovery D2606-920000 - bez komory rezonansowej, Albo Vifa D27 - to samo co PL27 tylko z płaskim frontem. Bardzo muzykalne połączenie z GDN 13/40/2

Kubri - rzuć okiem na mój wpis z 30 stycznia z godziny 22.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kubri]

Sprawdzi się prawdopodobnie źle. Najtańszy Morel może się podobać ale przebiegi ma trudne i nie sądzę żeby I rząd ułatwił sprawę wymiany głośnika.



Jeśli ingerencja w zwrotnice ma być minimalna to w grę wchodzą tylko wymiany Tonsili na Tonsile i to również po wykonaniu pomiarów i prawdopodobnych zmian układu zwrotnicy.

Ale jak już zaczniecie sami stroić wg pomiarów dojdziecie do wniosku że zwrotnica Mite/Staff wg schematu producenta jest nieprawidłowa i zbudujecie zupełnie inną ;)



Jeśli wymienicie głośniki na inne to już w ogóle nie będzie miało nic wspólnego z totemami. A w takim razie po co wykorzystywać do tego niedopasowaną obudowę i zwrotnice jeśli trzeba będzie zbudować od nowa cały zestaw?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kuzyn55]

Ale jak już zaczniecie sami stroić wg pomiarów dojdziecie do wniosku że zwrotnica Mite/Staff wg schematu producenta jest nieprawidłowa i zbudujecie zupełnie inną ;)





Znasz zwrotnicę ze Staffów? Co jest w niej nieprawidłowego?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

Monacora SPH-135c zamieściłem tylko ze względu na obrys kosza identyczny z GDN.

Ale to inna szkoła grania.



Te polipropylenowe Monacory bliższe są GDN-om. Niestety kosze mają nieco większe.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kubri]

PS. Kuzyn55 widzę że miałeś tę Vife PL. No to nie muszę reklamować. Głośnik z tej serii może nie był jakieś wybitne ale mnie to grało. Nie był żadnego piaszczenia o które tu kiedyś posądzał Vify jeden dywanowy guru..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

kuzyn55



Jak sądzisz- jest szansa że te wysokotonowe Daytony zgrają się elektrycznie ze Staffami?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kuzyn55]

Elektrycznie - zapewne tak. Trochę prób i pomiarów i coś z tego wyjdzie. Ale nie wiem jak taki zestaw zabrzmi ponieważ, niestety, nie mam doświadczeń z głośnikami tej firmy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kubri]

>Znasz zwrotnicę ze Staffów? Co jest w niej nieprawidłowego?<



Nie znam zwrotnicy ze Staffów.

Znam ludzi.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kuzyn55]

Nie znam zwrotnicy ze Staffów.

Znam ludzi.



Mógłbyś rozwinąć tę myśl?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kubri]

"jak już zaczniecie sami stroić wg pomiarów dojdziecie do wniosku że zwrotnica Mite/Staff wg schematu producenta jest nieprawidłowa"



Nie znam zwrotnicy. Znam ludzi i ich podejście do zagadnienia.



Przy strojeniu na pomiary nie kończy się na wymianie jednego rezystora. Jeśli widać coś więcej to korci żeby to poprawić. Poza tym wymiana jednego elementy w torze np. wysoko-tonowym odstroi też gałąź niskotonową i tak dalej. Po prostu dojdziecie do wniosku że zwrotnica wg schematu jest nieprawidłowa i w praktyce zaprojektujecie ją od nowa. Wiec nie ma większej różnicy czy wymiana będzie Tonsila na innego Tonsila, czy w ogóle na inny głośnik, np. Morela albo Vifę.

Choć oczywiście jest taka możliwość że po zamianie głośnika okaże się że dobrze gra bez żadnych zmian zwrotnicy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość Synthax]

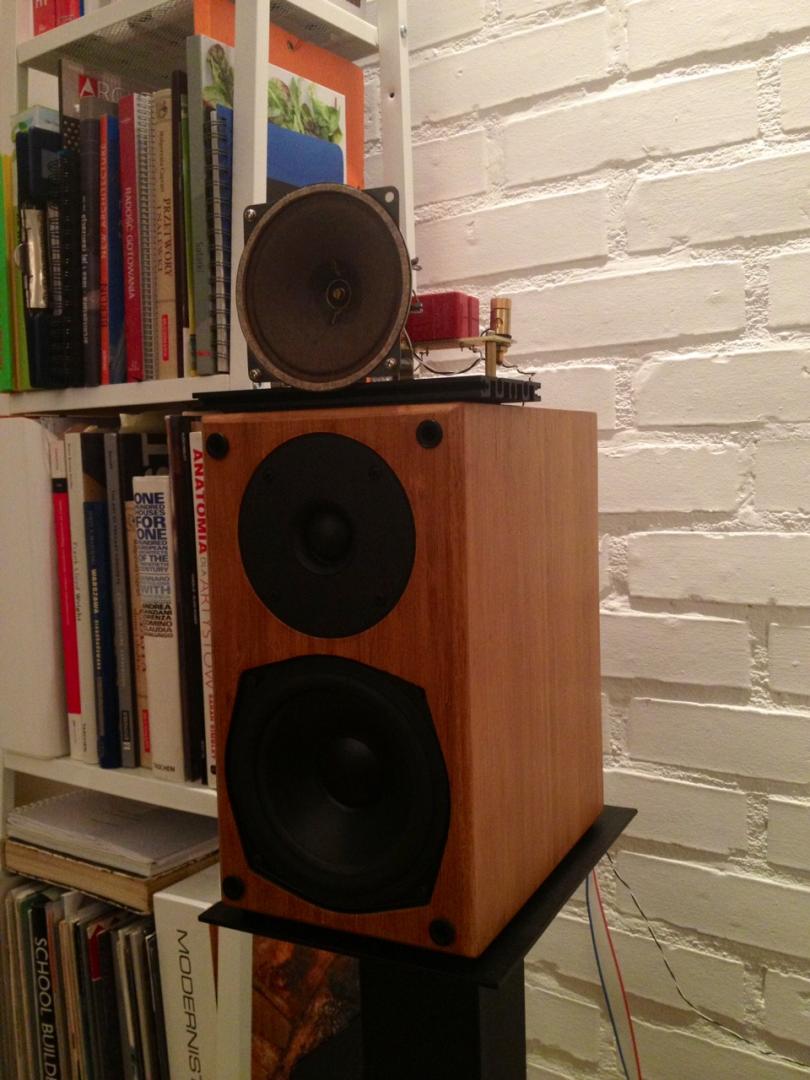

Jeśli kiedyś wpadnie Wam w ręce taki tweeter Saba i kond 2-4uF to polecam spróbować. To dopiero jest góra. Nic nie męczy a detali tyle że dopiero teraz struny gitar brzmią jak trzeba a dźwięk po prostu jest 'dotleniony' i nic się nie dusi... Ja już nie wracam do Totemów sprzed eksperymentu : ) Jeśli ktoś słucha słuchawek to wyczuć można nutkę Grado-stajlu.



.



Zdjęcie:

[meloV8]

Stozki Saby i Isophona ( a ten wyglada jak Isophon ) to sprawdzony sposob na znakomite wysokie tony, ale tylko w 3way :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ricon]

A oryginalnie siedzący tonsil wysokotonowy odłączony i spełnia rolę "zaślepki" ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość Synthax]

Na razie podłączony ponieważ kolumny nie są moją własnością nie dokonuję w nich modyfikacji... :)

[yokashin]

mały Off-topic na temat Tonsila:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[xtr71]

P.S.

W glosnikach Skanspeaka sa takie pierscienie w ilosci nawet 4 szt zamontowane w magnesie.

Skanspeak Revelator.

Dla Hardcorowcow polecam wykonanie z drutu srebrnego .Efekt powala.

Xtr71

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[xtr71]

Jesli jakis uzytkownik ma chec zmodernizowac swoja kopolke do Totemow lub Mite.

Podaje solucje :

Wykonac z drutu miedzianego "transfotmatorowego" (pokryty lakierem)pierscien o srednicy 25mm.

Zlutowac konce cyna i po wystygnieciu polakierowac.

Nastepnie przykleic do magnesu na miejsce krzyzaka z plastiku tak by nie

dotykal karkasu .

Jesli ktokolwiek chce zamontowac krzyzak ochronny musi go troszke zmniejszyc i wkleic

ponownie.

Efekt zamontowania nienapisze Musicie sie przekonac Sami ;)

Jest to tak zwany pierscien Faradaya.

Xtr71

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[grip]

>xtr71

Jaki przekrój tego drutu będzie odpowiedni? Możesz wrzucić jakieś zdjęcie tej modyfikacji?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[xtr71]

>xtr71

Jaki przekrój tego drutu będzie odpowiedni? Możesz wrzucić jakieś zdjęcie tej modyfikacji?

Hmm

Bedzie dobry kazdy grubszy niz 1,5 mm.

Zdjecia nie bedzie ale moge jutro zapodac rysunek techniczny jak zamontowac ten pierscien.

Xtr71



To bedzie bardzo podobne mocowanie do tego z foto.

Foto wyszukane z Google Images.

XTR71
