Z uwagi na "wysyp"produkcji Tonsilu (archeo) nalezy zwracać uwage nie tylko na oznakowanie GDN 13/40 ale i na wersję układu magnetycznego.Poprawną reprodukcje zapewnia typ 13/40/2 z WENTYLOWANYM magnesem. i tymże ośrednicy ok.88mm. Wszelakie opisywane jako Wahrferdale i same 13/40 4lub 8 ohm są bezuzyteczne w projekcie.Zwykle mają bezwentylacyjny układ magnetyczny i mniejszy magnes.

Przynajmniej te z A...go

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[michal stabro]

tez zauwazylem ze pojawilo sie duzo roznych 13/40

, to znaczy ten na zdjeciu jest prawidlowy ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ricon]

Po "nausznych" porównaniach najlepiej wypada i chyba "to je ono".Kupowany u źrodła czyli hutowni tonsila z Wrześni. z datą produkcji 29.06.2012

GDWK 10/80/7 nie maja- oferuja jako 10/80.W/g informacj producenta to to samo a różni się mocą przed/za filtrem.Ten 10/80 więcej wytrzymuje ,

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[robertos75]

witam,posiadam wersję bez wentylacji kupioną w tonsilu,nawet tam nie widzą różnicy miedzy dwiema wersjami[tylko zewnętrzna]więc nie wydaje mi się że mogą grać inaczej[parametry takie same]jjeżeli ktoś je porównywal proszę o opinie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tktomek]

Witam.

Chciałbym zaprezentować moją wersję Klonów.

Obudowy wykonane z płyty wiórowej 22mm, tak aby zachować wymiary wewnętrzne, następnie oklejone fornirem olcha i lakierowane lakierem do parkietów Domalux. Są to moje pierwsze wykonane skrzynki, więc bez rewelacji. Nie robiłem fazki na krawędziach. z braku w owym czasie frezarki, na front przykleiłem cienką płytę pilśniową a następnie nożykiem powycinałem frezy pod głośniki. Jako bass reflex użyłem rurki kanalizacyjnej, której średnica wewnętrzna wynosiła dokładnie 35mm, przyciętej pod kątem 45 stopni.

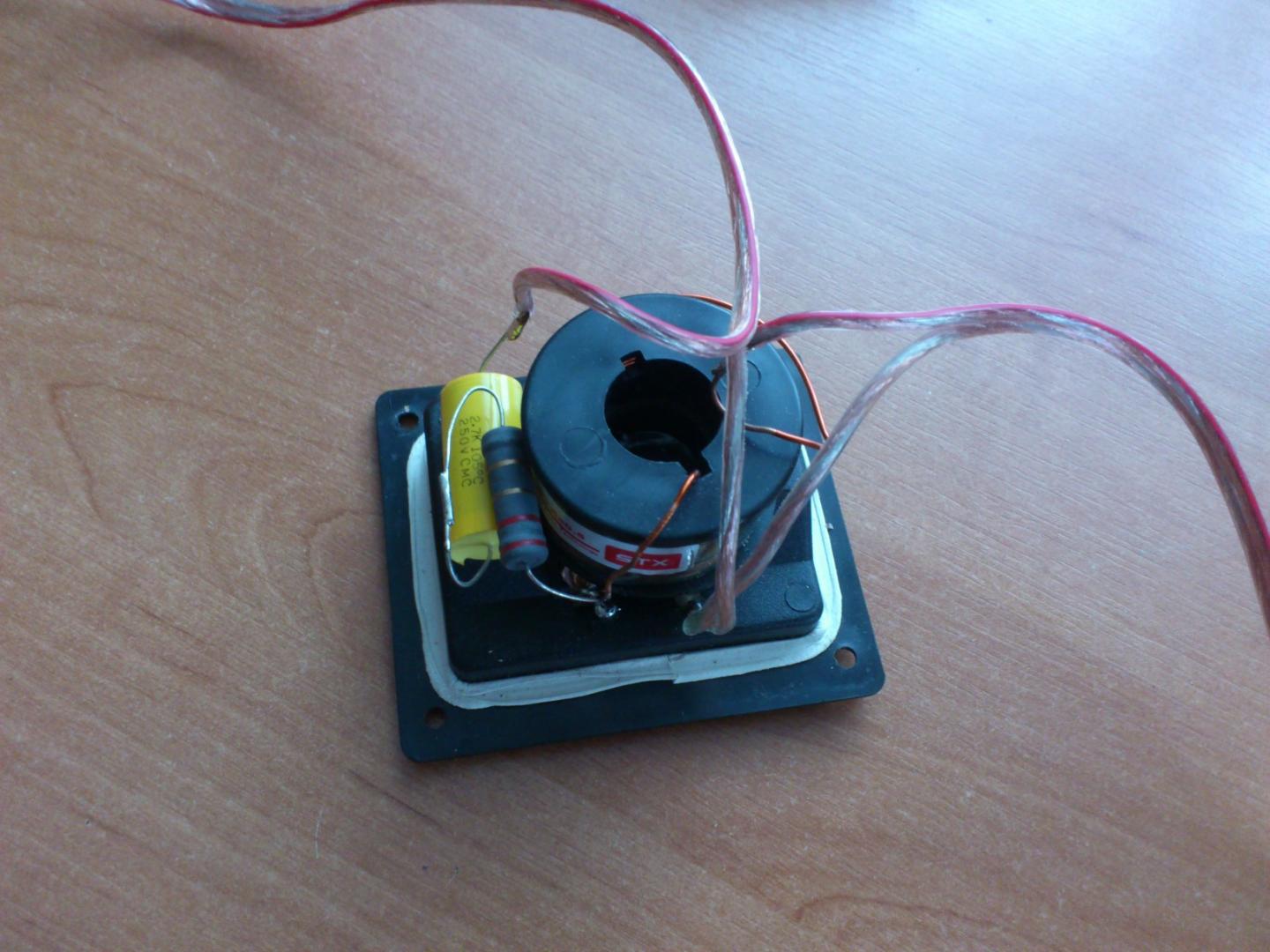

Zwrotnica to cewka 0,9mH, kondensator MKT 2,7uF z STX-a oraz rezystor 2,2 Ω. Jak będę miał lepszy wzmacniacz i źródło to ją dopracuję.



Jeżeli chodzi o dźwięk to naprawdę przyjemnie się ich słucha. Basu może czasem jest za mało, ale do codziennego słuchania wystarczy. Grają cieplutko i przyjemnie. Zaskoczyło mnie, że potrafią dobrze grać nawet przy większej głośności.



Szacunkowe koszty:

GDWK 10/80 - 52zł

GDN 13/40/2 4Ω - 157zł

Zwrotnice, terminale itp. - ok 80zł

Czyli 289zł + kleje, lakier i fornir.

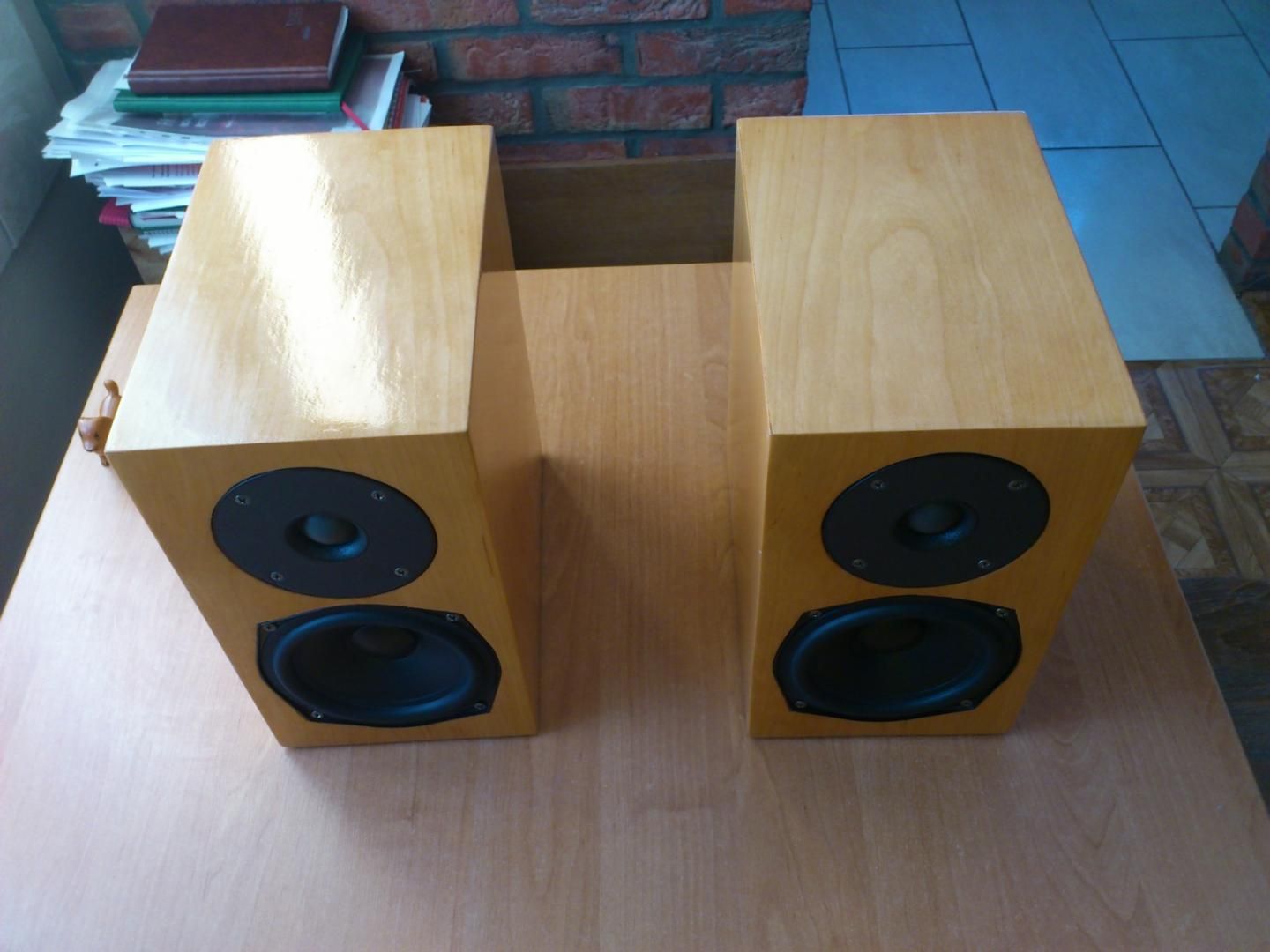

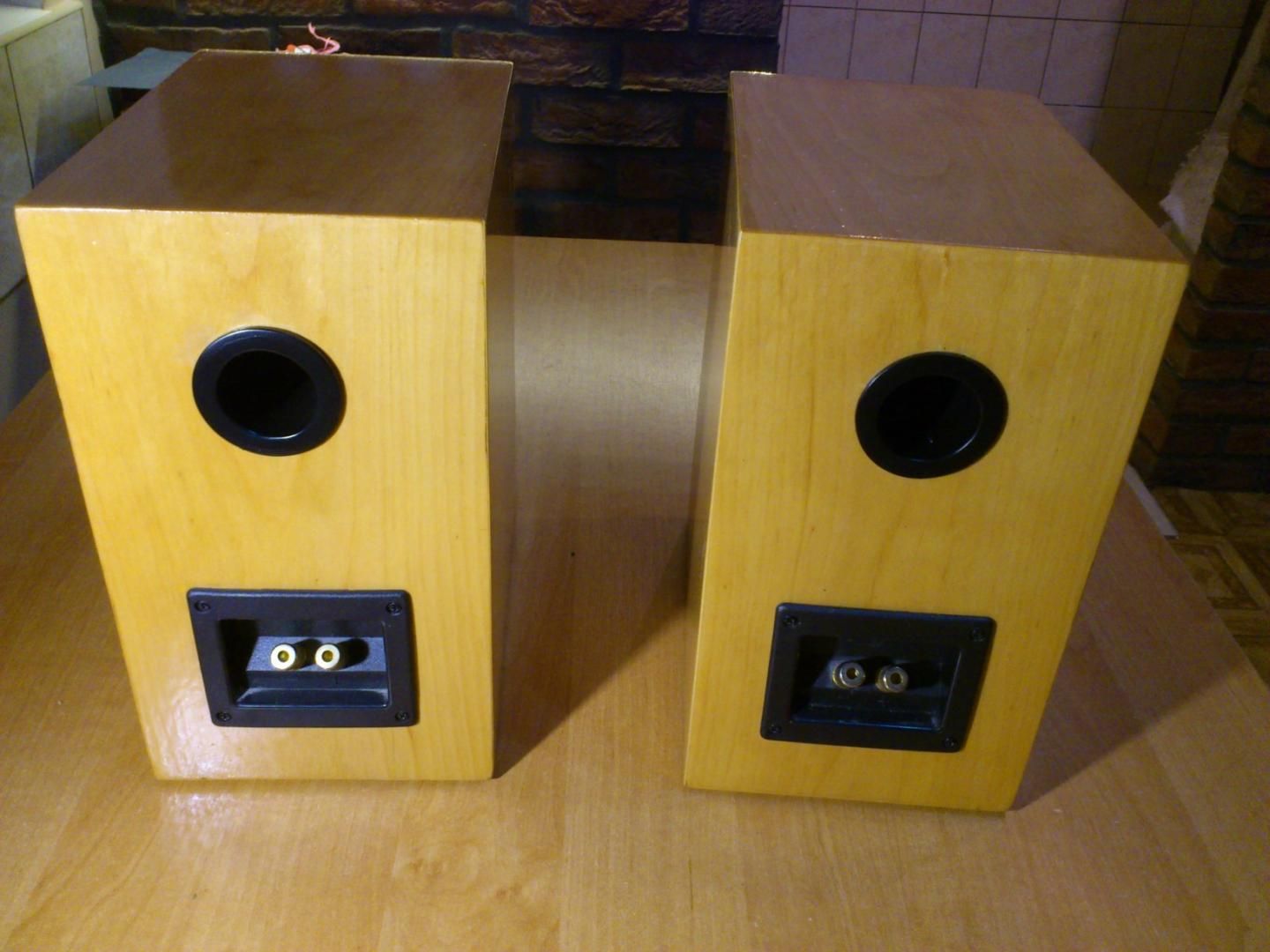

Poniżej efekty.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Koyotee]

z braku w owym czasie frezarki, na front przykleiłem cienką płytę pilśniową a następnie nożykiem powycinałem frezy pod głośniki.



Możesz dokładnie opisać procedurę? Czeka mnie to samo tylko z innym materiałem.



A skrzyneczki wyglądają spoko, tylko połysk nie jest w moim guście. ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tktomek]

Robiłem to tak, że na sklejoną skrzynkę nakleiłem płytę pilśniową (z odzysku, zazwyczaj jest z tyłu mebli) na front. Trzeba dobrać grubość takiej płyty aby głośnik się chował odpowiednio. Kleiłem tak jak fornir czyli na "butapren". Następnie zrobiłem otwory pod głośniki, wkładałem głośnik do obudowy i docinałem dookoła ostrym nożykiem. Taka płyta bardzo łatwo się docina, prawie jak papier. Potem kleiłem fornir. Nie jest tak dokładnie jak frezarką, ale dopiero z bliska jak się przyjrzeć widać niedopasowania.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Koyotee]

dzięki za opis.

Ja planuję wykleić front korkiem więc mniej będzie widać niedokładności,

Będę kombinował. :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Arku]

Z uwagi na "wysyp"produkcji Tonsilu (archeo) nalezy zwracać uwage nie tylko na oznakowanie GDN 13/40 ale i na wersję układu magnetycznego.Poprawną reprodukcje zapewnia typ 13/40/2 z WENTYLOWANYM magnesem. i tymże ośrednicy ok.88mm. Wszelakie opisywane jako Wahrferdale i same 13/40 4lub 8 ohm są bezuzyteczne w projekcie.Zwykle mają bezwentylacyjny układ magnetyczny i mniejszy magnes.

Przynajmniej te z A...go



Wg katalogu wersja GDN13/40/2-4om ma wentylowany obwód a wersja -8om ma niewentylowany. Ponadto magnes ma średnicę 90mm nie 88 - te "około 80mm" średnicy wynikać może z faktu że chinole podają takie tolerancje na wymiary ferrytów pierścieniowych.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dolphin123]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Macie zwrotę do swoich mite..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Arku]

To chyba nie jest oryginalna zwrotnica.



Widać natomiast że wersja 8 omowa polubi większą obudowę.



No i do tej pory nie spotkałem nigdzie klonów Staff - czyli takich w większej obudowie i z GDWK 11/100 na górę pasma.



Gdyby jednak ktoś się chciał już w to bawić nie mając pod ręką idealnego klona Staff, proponowałbym skopiować na tych głośnikach od razu zestaw 2,5 drożny czyli Tonsila Sonata 160 / Denona 6006. I zrobić to nieco solidniej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Zakk]

Mite i centralny w padouku.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[notoryczny]

Mam pytanko, te kolumienki Mite można porównać brzmieniowo do Tannoy M2 - lepsze czy gorsze. Noszę się z zamiarem wymiany własnie Tannoy M 2 na coś z projektów DIY.



Pozdrawiam ))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ricon]

Mniej podkreślonego basu.Nie męczące przy długim odsłuchu.Moje spostrzeżenia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[audioburak]

Czyli węższe pasmo od dołu, może mniej analityczne; zależy więc, czego szukasz w następnych kolumnach.

Jeśli więcej basu, szczegółów i barwy, to szukaj dalej. Poza tym pamiętajmy, że każdy z nas słyszy co innego z identycznego sprzętu, więc trudno radzić...

Poza tym obejrzyj może coś takiego:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[notoryczny]

Dzięki za podpowiedź Ricon - ten opis daje jakieś wyobrażenie - czyli niewarto :-)



Audioburak oczywiście, że zdaje sobie sprawę, że u każdego z innym elementem tzw. "toru" te same kolumny zagrają inaczej.

Pytanie dotyczyło zupełnie czegos innego.

Ale już wiem, trzeba szukać projektu zupełnie innego niż mite.



Pozdrawiam ))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[audioburak]

Zależy od budżetu i potrzebnej wielkości, ale popatrz tu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Albo np. może słabszy, ale i tańszy głośnik Monacor:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

do obudowy 12-16 l plus np:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

a sądzę, że efekty przy zachowaniu podstaw montażu wewnętrznego i zwrotnicy II rzędu będą znacznie lepsze niż Mite; kumpel zrobił niedawno na kopułce Monacora ( podział 2,5 kHz ) i wooferze ( no-name 20 cm za 60 zł/szt ) kolumny i gra naprawdę dobrze, barwnie, pełnym (!) pasmem i niezłą dynamiką przy śmiesznych nakładach.

Znajdziesz zresztą u Troelsa sporo pomysłów na różną kieszeń:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

a podobnych stron jest parę, bo i Zaph itd.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[notoryczny]

O fajnie, dziękuję ))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Michalzz]

Panowie, macie może jakieś namiary na użytkownika Grendziol? Forum już raczej nie odwiedza więc najlepszy byłby e-mail. z góry dziękuję )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość Synthax]

A ja chciałem zapytać czy jest jakaś wybitnie udana wersja zwrotnicy w którą warto zainwestować?

[audioburak]

Dlaczego stosować "wybitnie udaną" wersję zwrotnicy i inwestować w tak słabe przetworniki. To jest, krótko mówiąc "złoty ząb w świńskim ryju" ;-)

Czy nie lepiej zbudować dobrą zwrotnicę do średnich przetworników za te same pieniądze. Zakładam, że na same głośniki nie wydamy więcej niż, powiedzmy 300 zł i do nich można się spinać ze zwrotką, ale mając już i jakiś bas z 6,5 cala lub 18 tki i np. jedwabną kopułkę do 17 kHz ? Ale to tylko sugestia, której może nie warto dawać żadnego posłuchu....R.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość Synthax]

Cóż, mam obecnie ten klon. I choć grają przejemnie to zastanawiam się czy warto coś tuningować czy już więcej nie da się wycisnąć.

[ricon]

Jak zmienisz parametry zwrotnicy to nie będzie już klon Totema.M.

Bawić się można ,i oszukiwać zmysł słuchu także.

Jak klon to klon. a jak odstępstwo od oryginału to w kategoriach muzycznych: WARIACJA:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[audioburak]

Zapytam inaczej: czy mają problemy z głośnością, oczywiście poza kompresją wynikającą z przetwornika i skrzynki. Jeśli w górnej części pasma występują zniekształcenia, rodzaj agresji, zwykle wystarcza dorobić II rząd na tweeterze i już. Mam też nadzieję, że płytki oczywiście nie ma a montaż tweetera jest od zacisków do samego głośnika zrobiony cienkim solidem miedzianym; w najgorszym razie srebrzanką. Trudno jeszcze coś w tym temacie wymyślić, bo tak, jak pisał ricon - będą to wariacje a nie klon. R.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość Synthax]

Nie, góra jest czysta. Ale spytałem kierowany ciekawością wyciągnięcia z nich czegoś więcej. Na wymarzone Ardento albo Zingali nie mam $$$

[xtr71]

A ja chciałem zapytać czy jest jakaś wybitnie udana wersja zwrotnicy w którą warto zainwestować?

Witam

Znam taka wersje zwrotnicy,jest nia oryginal.

Pozdrawiam xtr71

P.S.

Mozna zwrotnice zrobic samemu lecz jest to bardzo trudna sztuka .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[xtr71]

Nie, góra jest czysta. Ale spytałem kierowany ciekawością wyciągnięcia z nich czegoś więcej. Na wymarzone Ardento albo Zingali nie mam $$$

Witam

Mam pare sugestii w kwestii modernizacji zwrotnicy moge cos podpowiedziec ,jak nie wydajac fortuny mozna srednio polepszyc zwrotnice.

XTR71

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Arku]

Nie, góra jest czysta. Ale spytałem kierowany ciekawością wyciągnięcia z nich czegoś więcej. Na wymarzone Ardento albo Zingali nie mam $$$

Totemowa jest wybitrnie "zepsuta". W takim sensie że jest nieprawidłowo nastrojona ale w taki sposób żeby wszystko sie bardzo ładnie dla ucha składało. Żeby ją odtworzyć należłoby uzyć dokładnie identycznych materiałów. Podobno cewka jest multistrand - z drutów skręcanych wiec będzie droga i mało dostępna.



Bardziej poprawną zwrotnice da się oczywiście zrobić przecież na tych głośnikach były Denony 6006 tylko kopułka była 11/1000. Na jego wersji były Opera Duetto.



po pierwsze trzeba zwrócić uwagę że wersja 4 omowa jest inna - ma wentylację obwodu, niższa dobroć i krótsza cewkę. Może pracować w obudowie od 6 litrów objętości. Wersja 8omów - zależnie od wykonania, ale ta dostępna obecnie to może nawet chodzić w 16 litrach.

mozliwości jest naprawdę sporo dla tych głośników. Warto również zainteresować się nowszym wysokotonowcem -GDWK 10/80/26 ma wyższą efektywność i szersze pasmo przenoszenia a wygląda praktycznie tak samo. Była tez wersja 7 omowa GDN 13/40/2 Qts około 0,36 nadajaca sie idealnie do obudowy 8-10 litrowej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Arku]

Jeszcze jedna możliwość przyszła mi na myśl. jak zrobić Klon Prawie Totem Mite, ale na 8 om. Oryginalna obudowa Totem Mite ma wg relacji około 5-6 litrów, adla wersji 4-om GDN 13/40/2 to jest w sam raz.. Dla Wersji 8-om za mało bo głośnik ma większą dobroć. Ale można zastosować GDN 13/40/4 8-omowy, a jeśli takiego nie mamy do GDN 13/40/2 8-om dokleić pierścień magnetyczny wysokości 13mm. powinniśmy uzyskać zbliżone parametry. taki głośnik będzie miał niższe Qts pasujące do małej obudowy i będzie miał wyższa wytrzymałość ze względu na dłuższa cewkę i większe wychylenie liniowe.

Oczywiście zwrotnica będzie wymagała zaprojektowania od nowa ale całość w wielkości zbliżonej do miniaturek Totema powinna ma większy potencjał brzmieniowy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[xtr71]

Jak zmienisz parametry zwrotnicy to nie będzie już klon Totema.M.

Bawić się można ,i oszukiwać zmysł słuchu także.

Jak klon to klon. a jak odstępstwo od oryginału to w kategoriach muzycznych: WARIACJA:)

Witam

Mam pytanie to twoje dzielo?
