Może ktoś pomóc tuning

[nicram]

Chcialbym zmienić kondy i układy w tym cd sony cdp-991 lecz nie zabardzo wiem które są do czego (kondy) jak by ktoś napisał co zamiast czego wsadzic byłbym wdzięczny



opis rysunku:

1. 470uF

2. 470uF

3. 220uF

4. 47uF

5. 470uF

6. 4,7uF

7. 470u

8. 100uF

9. 470uF

10. 1000uF

11. 10uF

12. 1000uF

13. 10uF

14. 100uF

15. 100uF

16. 100uF

17. 470uF

18. 47uF

19. 100uF

20. 100uF

21. 100uF

22. 100uF

23. 100uF

24. 100uF

25. 100uF

26. 4,7uF

27. 100uF

28. 10uF

29. 220uF

30. 4700uF

31. 4700uF

32. 100uF

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[awi]

Cześć nicram,

z Twojego postu wynika, że nie masz zielonego pojęcia w temacie...

Tuning wymaga poznania układu, znalezienia słabych punktów, które można poprawić. Nic na pałę!

Sztuka bynajmniej nie polega na wymianie samych elektrolitów...

Nie napisałeś jaką masz wprawę w posługiwaniu się lutownicą.

Jeśli marną, to nawet nie próbuj - poćwicz na czymś co możesz wyrzucić.



Zresztą nikt na podstawie zdjęcia nie powie Ci co tam wstawić, potrzebny jest schemat.



Moja rada: daj to komuś, kto się zna na rzeczy...



Pozdrawiam

Arek

PS Mogę Ci kogoś polecić (nie siebie), kto robi takie rzeczy tanio i dobrze -> napisz do Ushy.

[nicram]

źle to sformułowalem pytanie miałem na myśli jakich firm było by najlepiej urzyć np :

czy takie mogłyby być:

oscony:22,20,21,19,

Panasonic FC :30,31,12,10,9,7,8

Rubycon ZL: 5,17,4,18



lub ewentualnie coś innego (tańszego) do cyfrówki niż oscony.



Co do posługiwania się lutownicą to potrafię i to dobrze.



A forum jest po to aby się pytać.

[PrzemekElektro]

Po zdjęciu ciężko ocenić jaki kondensator pełni jaką funkcje, to że któryś znajduje się obok DAC'a wcale nie znaczy, że jest w nim w jakikolwiek sposób powiązany elektrycznie. Do cyfrówki Nippon SXE.

[Mateusz_W]

Ja sie tez niedawno wzialem za tuningi cd :)) Przede wszystkim nalezy skolowac schemat, to podstawa. Aktualnie tuninguje denona dcd-660 a schemat dostalem za uprzejomoscia 'karbidoczaszka'. Po prostu trzeba szukac, moze ktos akurat ma. Najwieksza poprawe na poczatek jesli chodzi o cd przynosci wymiana opamp'ow na lepsze, cos ze stajni bb- 2132,2134,2604 - najtansze.

[nicram]

apropo układów brał juz ktoś je w TME ? pytam bo ceny maja strasznie niskie podejrzanie niskie OPA2134PA Ilość: 1+ Cena: 8.99 PLN netto.

[PrzemekElektro]

Akurat ten OPA jest w takiej cenie...

TME jest ogólnie tanie, ale jak się doliczy 13zł za wysyłke to się nie opłaca brać małej ilości elementów.

[antos]

Proponuję spróbować AD 797 są duuuzo bardziej szcegółowe i z lepszym basem od OPA...2134 ,2604 z tym ze potrzeba przejściówek.

Ja kupiłem AD po 20 zł szt ( potrzeba 4 szt) + 10zł za dwie przejściówki + koszt przesyłki.

[Leszek B]

>nicram

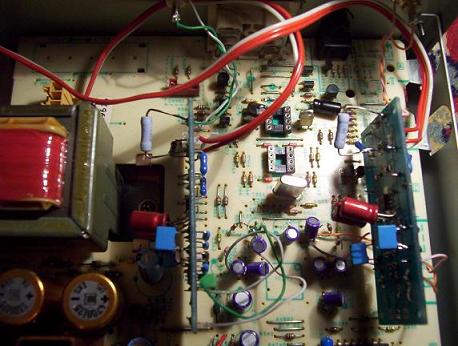

mam bardzo podobny model (prawie taki sam), tzn CDP791.Bardzo fajny kompakcik z DACiem ze sporym potencjałem.Ja od razu zrobiłem osobny stopień wyjściowy na OPA1632.W zasadzie przeróbki wciąż trwają ale mogę zamieścić kilka fotek z "planu budowy".Może Ci pomogą.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Leszek B]

.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Leszek B]

i jeszcze...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nicram]

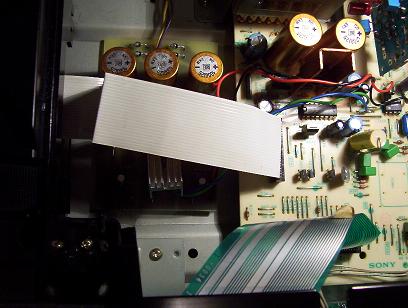

Witam ponownie o stało się wkońcu coś wymieniłem a w ruch poszły kondensatory oraz układziki

wykorzystałem kondensatory Rubycon, Oscony układy BB2134 w niedalekiej przyszłości planuję zająć się zasilaniem.

Po wymianie :

byłem sceptycznie nastawiony, że coś to zmieni lecz ku mojemu zdziwieniu usłyszałem dużo więcej niż sie spodziewałem. Z brzmienia takiego płaskiego wręcz bez duszy wskoczyło w zruwnowarzony delikatny a czasem stanowczy dźwięk bas stał się zruwnowarzony i stanowczy, szybki. Góra nabrała życia i wiatru w żagle. Powstała przestrzenność i mozliwość wyszczegulnienia poszczególnych instrumentów.

Całkowity koszt do tej pory to 65zł + odtwarzacz :-)

zamieszczam kilka fotek.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nicram]

jeszcze widok normalny :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

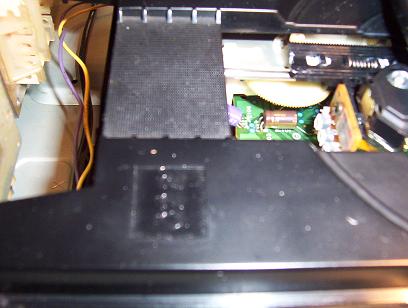

[nicram]

środek

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nicram]

układy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Leszek B]

nicram

zajzyj pod napęd, tam tez jest trochę do zrobienia :)Poza tym w prawym kanale jest zamieniona faza sygnału wychodzącego z DAca.Trzeba by zamienić rezystory.Poza tym radzę włożyc osobne gniazda RCA.

Pozdrawiam.

[borysgo2]

Leszek B

Jestem posiadaczem cdp-591, z fotek moge wywnioskowac ze jest dokladnie taki sam jak 791 tylko okrojony o wyjscie cyfrowe (moge sie jednak mylic). Napisz mi jak dasz rade jake sa efekty twojego upgrade'u, nie wiem czy sie pakowac z kasa w ten klocek czy nie. U mnie w sumie po wymianie op gra calkiem przyjemnie. Za wszelkie info bede wdzieczny.

[Leszek B]

No cóz , nie jestem na pewno żadną wyrocznią w tej kwestii ale myslę że warto popracować nad tym klockiem.Myślę że można osiągnąć bardzo wysoki poziom.Jaki , tu oczywiście trzebaby się pobawić w sesje porównawcze z produktami fabrycznymi.Piotrek608 wspominał że robiony klocek powinien przeskoczyć przetwornik pana Stelmacha ;)

Ze względu na brak czasu moje prace nad tym odtwarzaczem stanęły w miejscu i wszystko wygląda tak jak na moich fotkach - czyli wielki bałagan.Jak na razie gra tak że chce się słuchać muzyki i nie chce się analizować czy czegoś brakuje lub czegoś jest za dużo.

Ja uważam ze warto w nim pogrzebać.Wiele też zależy jak daleko chcesz się posunąć w przeróbkach.Ale wybór należy do Ciebie :)

[borysgo2]

Leszek B

Pisales gdzies ze w prawym kanale jest odwrucona faza (mowa o CDP591/791), robilem porownania odsluchowe z innym sprzetem i jestem na 99% przekonany ze na wyjsciu z odtwarzacza faza nie jest odwrucona, przy odwroconej fazie wyraznie slysze spory "zanik" basu w moim pokoju (taka ma akustyke). Nawet sprawdzajac prostym generatorem potwierdza sie to ze faza odwrucona absolutnie nie jest. Jak wyrwe pcb z tej blachy to jeszcze miernikiem sprawdze.

Ogolnie musze napisac ze nie jest zle jezeli chodzi "granie" tego zlepku czesci za 60pln.

[borysgo2]

Plyta cdp-591. Jak ktos bedzie zainteresowany to wysle wieksze zdjecia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[almado]

Właśnie jestem po pierwszej analizie tego klocka zakupionego w tajemnicy przed rodziną na allegro... Wychodzi na to, że przetwornik ma wyjście symetryczne, co daje możliwość wyprowadzenia na zewnątrz gniazd XLR. Ciekawy scalak do regulacji napięcia +/- 5V, opampy philipsa NE5532, ładnie osadzony mechanizm... ciekawe, nie powiem :) O wynikach prac poinformuję.

[Leszek B]

>borysgo2

O kurcze .Przegapiłem ten wątek.

Tu masz schematy stopnia wyjściowego 991.Prawy i lewy kanał.

Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Leszek B]

no i nie weszło

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Leszek B]

Sorry ale nie umiem zamieścić .Jak chcesz to przeslę Ci ten stopień na pocztę.

[żółwik]

Odświeże poświęcony temu wątek. Nabyłem niedawno CDP791. Uszkodzony laser, ale mam dwa takie - czyta OK.



Czy w tym CD istnieje możliwość bezpośredniego podłaczenia innego DACa jak choćby PCM61,PCM63 ?

Domyślnie ma on załączone 18Bit i odpowiedni zegar ?

(Chodzi tu oczywiście o umieszczenie go na osobnej płytce i tylko podpięcie pod filtr bez zmiany aplikacji)

[Molibden]

Tam jest filtr CXD1244. Umożliwia on bezpośrednie podpięcie zarówno dwóch PCM56 jak i PCM61 oraz ich odpowiedników lub podobnych DACów. Sam filtr ma możliwość przełączania długości słowa wyjścowego na 16/18 bitów oraz zmianę krotności oversamplingu (4/8x - wyższy polecany) i włączenia ditheringu (nie wiem jak jest domyślnie - również polecany).

[żółwik]

Przeglądałem serwisówkę i co mnie zaszokowało to , że w tych odtwaraczach zegar nnie jest wykonany na kwarcu, a na marnym genetorze z bramek z elementem indukcyjnym.

Czy wprowadzaliście tam zanaczące zmiany ? Bo nie sądze był to na tyle stabilny przebieg, co nawet najprostrzego kwarcu.



Może użyć chociaż jakąś pętle z filtra, albo nawet z dekodera z kwarcem ?

[Molibden]

Jeżeli nie będziesz korzystać z wbudowanego DACa Pulse to zegar można podpiąć pod filtr CXD1244. Jeżeli zastosowano taki dziwny zegar to być może pracuje on na częstotilwości 45,... MHz - ze wzgl. na DACa, może być też drugi zegar systemowy 16.9/33MHz.

[żółwik]

Oto część schematu. W miejscu filtra nie ma kwarca, a zegar idzie do generatora z bramek. Dziwne...

Dziwi mnie też dlaczego dane prawego kanału DACa (RDATA) poddawane są negacji.



Czy to celowe zabiegi, bo pogorszyć jakość sprzętu, by był "na miarę budżetówki" ?
