Beogram CDX2

[Bacek]

Witam,

Wpadł mi w ręce kompakt B&O Beogram CDX2. Niestety jest kompletnie martwy. Działa jedynie zamykanie pokrywy po włączeniu wtyczki do zasilania.

Chciałbym go ożywić i troszkę dłubnąć.

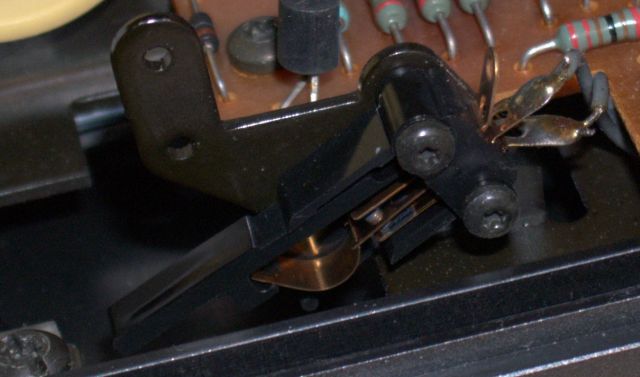

Troszkę znam historię jego choroby. Na początku (znaczy się już były problemy) kręcił płytkami, utwory przeskakiwały, ale nic nie było słychać. Najprawdopodobniej zimne luty, zdarza się podobno temu modelowi. Potem był transportowany jakimś kurierem i w trakcie dostał czymś w bok. Obudowa pękła, lekko posypał się mechanizm podnoszenia pokrywy. Ułamał się kawałek przełącznika, który załączał przycisk eject, oraz podnosząca się i opadająca pokrywa. Jest to taki jak na fotce 1 (ten jest z drugiej strony i ocalał).

Można gdzieś dostać takie albo podobne dynksy?

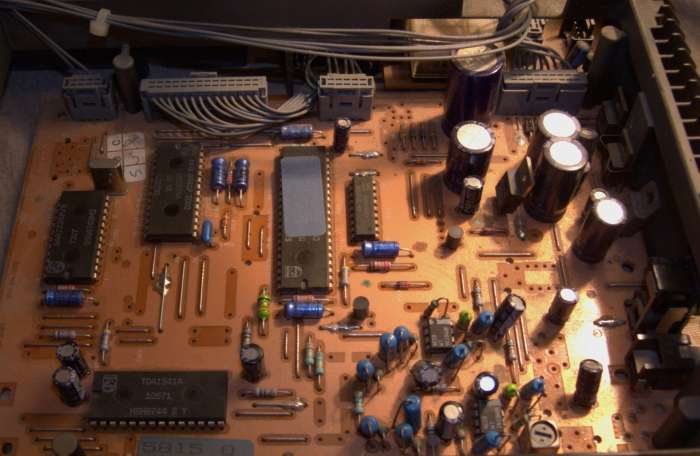

Szukam też do niego schematu lub instrukcji serwisowej. Jest na układach saa7210, saa7220, TDA1541A. Cała elektronika pochodzi podobno z któregoś napędu Philipsa. Może ktoś z was rozpoznaje, z jakiego?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bartek1]

płyta główna jest chyba od CD 650 Philipsa, jest zresztą taka sama jak w jeszcze kilku modelach, CD 670 i CD 160 chyba. Zrób lepsze zdjecia, na tych ciemnych nic nie widać, i pokaż więcej, cały CD otworzony, napęd itp..

[Bacek]

Dzięki, zrobię lepsze fotki i gdzieś je podepnę.

CD dostałem wczoraj wieczorem więc to dopiero pierwsze wrażenia.

[Bacek]

A OP'y to LM833, w CD650 są chyba NE ale płytka faktycznie wygląda identycznie

[Bacek]

Ok zrobiłem kilka lepszych fotek. Fotki są duże.



Spód

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Góra

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Płytka audio

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Zasilacz sterowania

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Płytka silnika podnoszenia pokrywy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Jak dobrze pójdzie to za dwa tygodnie będę miał serwisówkę. Mechanizm to najprawdopodobniej CDM2. Jest z jasnego tworzywa, od góry pomalowany jest na czarno i przykryty czarną maskownicą. Na razie przeczyściłem go porządnie i upolowłem kilka zimnych lutów. Przypieczone rezystory nie są orginalne, płytkę przypalili ich poprzednicy. Obecne mają rezystancję koło 60 Ohm z pasków nie idzie nic odczytać. Podnoszenie podobno działało więc może to ich wrtość oryginalna. Będę musiał tu poczekać na schemat bo nawet jeśli tak to coś tam jeszcze jest zwalone skoro tak się grzeją. Na początek muszę coś wymyślić na podmianę za ten ułamany wyłącznik od podnoszenia pokrywy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bacek]

No to może teraz będzie lepiej

Spód

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Góra

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Płytka audio

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Zasilacz sterowania

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Płytka silnika podnoszenia pokrywy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bacek]

Ok całość ruszyła. Kręci, gra i pokrywa się podnosi. Dźwięk całkiem przyjemny jak na taką staroć. Poza cichym mruczeniem transformatora żadnych dźwięków mechanizmu nie słychać. Muszę skompletować trochę Panasoniców FC na podmianę.

Połamany przełącznik uniemożliwia uruchomienie napędu przed zamknięciem pokrywy ale po ręcznym zwarciu całość rusza.

Mam jeszcze problemy z tym dotykowym panelem.

Niektóre "przyciski" wskakują tylko po dotknięciu inne trzeba dość mocno nacisnąć. Coś z tym muszę zrobić ale nie mam pojęcia na jakiej zasadzie one działają.
