Wzmacniacz na LM4702 - 300W gainclone

[Qubric]

jar1, 9 Lip 2006, 11:29

>Ale co się pobawisz to Twoje;-)<



To dziekuję :) Pobawię się czyms tańszym, co by za dużej traumy nie doznać po włączeniu :)))

[misiomor]

Veteran:



Miałem na mysli w ogóle koncepcję wzmaka na LM4702 - a więc głównie najprostszą wersję na Darlingtonach.



PS. Masz rację z tymi mosfetami o wysokim Vgs(on) i układem "typowym" - po prostu dostaniemy brak prądu spoczynkowego, a więc klasę B i duże zniekształcenia przejścia przez zero.

[veteran]

Z jednej strony brakuje troche zabezpieczen wyjsciowej pary tranzystorow w LM4702 co troche komplikuje zbudowanie kompletnej koncowki mocy, ale jednoczesnie kolejne integracje nie wplywaja na jakosc dzwieku oraz umzliwiaja dobro elementow wyjsciowych a co za tym idzie np. moc.



Toshiby maja Vgs(th) na poziomie, ktory umozliwa ich wykorzystanie tutaj. W 'wiekszej' wersji chce poprobowac bipolarow laczonych w darlingtony.

[michaszek]

Ten mój kawałek ceownika jak i cała reszta obudowy + trafo pochodzi ze wzmacniacza hitachi HA-330 (2x100W). Podejrzewam ze taki kawałek aluminium powiniem wystarczyć - poza tym te mosfety nie grzeją się tak jak koncowka na bipolarnych. Obawiałem sie ze raczej trafo moze nie wystarczyc ale zobaczymy - jak na razie jest dobrze.

[michaszek]

W zasadzie jedynym mankamentem ktory widze, to zbieranie smieci przy otwartym (pustym) wejsciu - mozna to jakos ograniczyc ?



Aha, zapomnialbym - u mnie LM4702 gra z lampowym preampem No3 ze strony audiotonu.

[veteran]

Jak tylko przelutuje LM4702 na mojej plytce sprawdze, dlaczego wzbudza sie od strony wejscia.



Dzieki uprzejmosci Chmiego bedzie co spalic w nowej wersji wzmacniacza ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[veteran]

Chumiego mialo byc... ;)

[veteran]

Sa Toshiby. Moze jeszcze dzisiaj je sprawdze i sprobuje zrobic cos ze wzbudzaniem sie wzmacniacza od strony wejscia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[veteran]

Gdyby ktos chcial - oddam po kosztach plytke testowa. Do wymiany jest uklad scalony (dodam do zestawu), a jestem na tyle leniwy, ze wole polutowac druga i na niej sprawdzic nowe tranzystory ;)

[milsso]

veteran,jeśli można to z chęcią wezmę Tą płytke:)

[veteran]

Napisz prosze na maila. Podesle zdjecia - dwa pady sie oderwaly wiec plytka jest troche 'wymeczona' ;)



Tak chyba bedzie latwiej testowac:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[michaszek]

Wymęczyłem układ wszerz i wzdłuż, dużo scieżek i oczek sie odkleiło. Mogę powiedzieć, że:

1. Wzbudzanie na wejsciu było wynikiem problemów z masą - zimny lut, czy moze moja płytka ze złączami RCA czy cos innego - generalnie juz sie nie wzbudza.

2. układ stabilizacji na bd139 wprowadzał zakłócenia przy pracy z Fetami - takie piaszczenie. Wyciąłem cały ten układ w cholere: T1, P1, C2 / T2, P2, C6.

3. Zmieniłem znów tranzystory z irf530/9530 na irfp240/9240

4. Wylutowałem C7 i C3, a zaciski do nich zwarłem.

5. Zmieniłem rezystory R9, R10, R19, R20 z 0,1Ohm, na 0,22Ohm Dale.



i Gra!

[veteran]

~michaszek

Odnosnie punktu drugiego - to raczej nie tranzystor. Jaki napiecie miales wtedy pomiedzy bramkami FETow?



Poskladalem wzmacniacz na Toshibach - teraz to gra ;) Prad spoczynkowy 100mA na kanal, ale poprobuje wiecej. DC na wyjsciu w granicach 2mV bez obciazenia, nieco mniejsze wzmocnienie.



Zero problemow ze wzbudzaniem i przydzwiekiem.



Zdjecie z testow - odpalony jeden kanal.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mae]

Witam

Czy komuś jeszcze udało się uruchomić ten układ ?

[Matthew]

da się z tego zrobić klasę A?

[milsso]

Mi się nie udało ,ale jeszcze się nie przyłożyłem do tego jak trzeba.Muszę odpowiednie trafo kupić....

[antos]

no nareszcie coś drgęło:-)



prosimy o jakieś porównania do poprzednich układów LM:-)

[dj_zibi]

Vetreran a może w następnej wersji dodać dodatkową parę sterujących. Tak jak Pisałem do Ciebie na PW. Prawdopodobnie da to możliwość by działałty tam trany IRFP 240/9240. Którę są dużo tansze od lateralnych fetów :)

[veteran]

Moim zdaniem mosfety Toshiby są nieco lepsze ;) Nowa, uniwersalna wersja druku pod podwójną parę tranzystorów jest już prawie gotowa do oddania do zakładu (można na niej będzie zmontować zarówno mosfety - również z dodatkowym stopniem, jak i bipolary).



~Matthew

Klasa A-A/B, czyli tzw. płytka klasa A (kilka pierwszych W).



Pomiary podstawowej wersji z jedną parą mosfetów (Audio Precision 1, 80kHz filter, 8 ohm load):

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

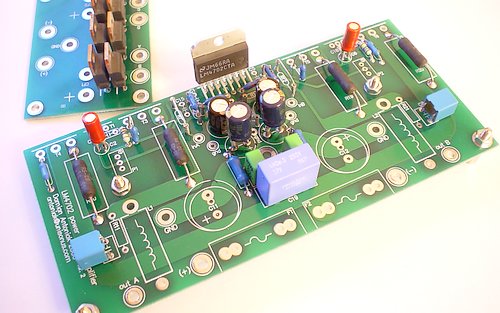

Druga wersja płytki na której właśnie składam nowy wzmacniacz (zintegrowany PS + poprawki):

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dj_zibi]

Veteran jak nowa PCb będzie w tej samej cenie co rozmawialismy to poprosze jedną :)

[bartsx]

ile taka plyteczka jak mozna wiedziec.. do dwa kanaly czy jeden ?? nie chce mi sie przekopytawac watku...

[marsel]

Jak by się znaleźli chentni to mógłbym zamówić SAP16P/N .

Mieszkam w Angli i mogę zamówić większą ilość ale koszt nie mały. Cena za komplet stereo to jakieś 90 zł.

Chyba że było by więcej chętnych to wtedy koszt troche by spadł.

[veteran]

Robiłem próbną serię druków i wyszło ok. 40zł za płytkę drukowaną. Wzmacniacz jest stereofoniczny.



Myślę, że lepszym wyjściem jest zbudowanie stopnia końcowego na pojedynczych tranzystorach, szczególnie, że cena kompletu SAP jest dosyć wysoka.

[veteran]

Z przyzwoitym przedwzmacniaczem ten wzmak nareszcie śpiewa tak jak powinien :D

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dj_zibi]

veteran o ile rozumiem teraz ten wzmacniacz zadziała Ok z bipolarami? Nie trzeba kupować drogich lateralnych fetów?

[veteran]

Nic takiego nie napisałem :) Toshiby nie są takie drogie (komplet ok. 50zł). Na druku można jeszcze zamontować darlingtony. Od osób, które budują ten wzmacniacz z tranzystorami bipolarnymi w stopniu końcowym wiem, że są problemy z uruchomieniem takowego (oscylacje). W wersji z mosfetami nie zauważyłem nic niepokojącego - druga wersja płytki jest dopracowana i nie występują żadne problemy.

[dj_zibi]

veteran gdzie komplet czyli dwie parki moge mieć za 50zł? Szukałem ale parka wychodziła mnie 35-40zł.

[veteran]

www.huma.com.pl

2 x 2sk1529 + 2 x 2SJ200 = 42.3zł

2 x 2sk1530 + 2 x 2SJ201 = 79.0zł

Nie uwzględniłem kosztów przesyłki.

[dj_zibi]

Czesto zamawiam od panów z Humy mozna powiedzieć trany koncowe w 90% ma od nich i wiem że często mają nie oryginały:) Mimo ze twierdzą innaczej. Wszystkie IRF mają nie oryginały ale grają Ok i wytrzymują dużo:)

[Matthew]

jakie powinno być napięcie zasilania tego wzmacniacza? plus, minus ile?
