Stoliczek \ przejściówka na 2 OPA627

Karola · 18 Kwietnia 2006

Witam wszystkich forumowiczów!

Mam cd67 marantza i chciałabym w nim wymienic wzmacniacze operacyjne. Zdobyłam 4 szt OPA627 BB i okazało sie ze potrzebuje stoliczka. Niegdzie nie moge znaleźć jego schematu. Mam lutownice i podstawki precyzyjne. Chetnie zrobiłąbym coś takiego na tzw 'pająku' jesli nie znajde samych płytek w zadnym sklepie.

Potrzebuje schemat połaczeń.

Z góry dziekuje za pomoc

Karola

4kowal · 18 Kwietnia 2006

Jesli masz wersje 627au to pewnie cos takiego by bylo dobre:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

zdarzaja sie tez 2x dip8 -> dip8

Poczytaj jeszcze tutaj, moze cos bedzie:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

byl kiedys schemat na forum, ale nie moge znaleźć

powodzenia

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

panterka · 19 Kwietnia 2006

Pisz do msfalcon z tego forum powinien mieć takie coś co szukasz.

Karola · 19 Kwietnia 2006

Witam ponownie!

Dziekuje za zainteresowanie.

Niestety nie znam sie na elektronice a w podanych linkach zdjęcia stoliczków nie wyjaśniaja wszystkiego.

Niektóre to lustrzane odbicie poprzednich. Nie wiem czy montuje sie je od góry czy od dołu na danym modelu.

Chetnie skorzystam z czyjejś życzliwości, prosze o narysowanie połączeń (np w paincie) na załączonym obrazku dwóch opa627 i podstawki precyzyjnej wlutowanej już w cd.

Mam te 'wieksze' wersje opampów

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

pietro4 · 19 Kwietnia 2006

>Karola

Jak Ci nikt nie pomoże , to mam w domu w komputerze rysunek takiej przejściówki. Prześlę Ci po południu.

Robiłem do swojej integry Rotela.

Pozdr.

pietro4 · 19 Kwietnia 2006

Zresztą już to komuś dawno temu rysowałem :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

( wpis z godz. 18.05 )

Pozdrawiam :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

panterka · 19 Kwietnia 2006

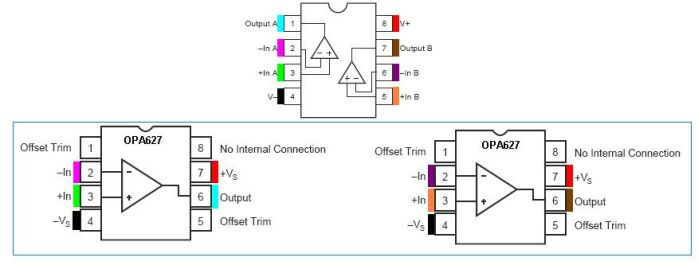

Cześć, w linku niżej masz pliki w .pdf przejściówek, ale jeśli nie znasz się na elektronice to nie wiem czy poradzisz sobie z wykonaniem takich płytek, narysowałem Ci też, czemu nóżki mają być połączone tak a nie inaczej. OPA627 to wzmacniacz operacyjny pojedynczy, w Twoim CD masz "dwa takie wzmacniaczyki" w jednej obudowie, dlatego trzeba zastosować przejściówkę, która umożliwia dwoma pojedynczymi zamianę jednego podwójnego. Jeśli będziesz miała problemy z otwarciem plików to napisz, w razie czego masz email w omnie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
