Wzmacniacz słuchawkowy OTL ECC83/ECC88

[lancaster]

magazynier, w życiu na oczy ich nie widzialem, jak się okażą jakieś bydlaki, to je poprostu przykręcę możliwie blisko EZ81/kondów do obudowy

[lancaster]

tfu, nie je , tylko jego. Jeden na szczeście jest.

[magazynier]

Ok, to dławik dam poza płytką.

[morris]

Już zrobiłem szybką symulację 50+50uF to trochę za mało- będzie przydźwięk. Nie można też użyć bezpośrednio ukladu C(50uF)+L+C(50uF)- lampka prostownicz anie wytrzyma- trzebaby zmniejszyć pojemność lub zastosować przed pierwszym kondensatorem rezystor. Moim zdaniem max pobór prądu będzie gdzieś ok.20mA na kanał czyli w sumie 40mA . Możesz sam się pobawić programem:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lancaster]

morris, to niezqa dobra wiadomość, bo facet od którego tego konda i lampę kupowałem zapewniał, że te pojemności są dla tej lampy idealne(datasheet). Ale jak mówisz, ze jest inaczej, to zrobię z tego2x50uF-1x100uF i za dławikiem dołożę drugie 100uF.

magazynier, "raster pod dławik" można zrobić jak pod zwykły rezystor większej mocy. Jeżeli ktoś nie da dławika, to zalutuje tam sobie opornik i tez bedzie OK(no właśnie, będzie?:))

Pozdrawiam

[senicz]

te uklady odwracaja faze i czy tak moze byc?

[senicz]

jeszce raz spojrzalem na schemat podstawowy i tak. Wzm calkowite bez nfb na poziomie 1500. Co jest bardzo duzo jak na lampy co daje ostatecznie prawie 60dB nfb. Uklad napeno jest niestabilny i aby temu zaradzic dano 2,2n co powoduje silne ograniczenie pasma w otwartej petli gdyz ten 2,2n jest rownolegle do rezystancji ok.50k wiec pasmo to pownie kilka kilo. I tu widze pewne problemy. Jak juz pisalem lepiej ograniczyc wzm przez zmiane lamp na inne o mniejszej "mi" i wywalic te 2,2n. Napewno porawi to dzwiek.

[morris]

Lacaster - ktoś się ne znał.... Najpierw obliczmy prąd anodowy:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lancaster]

morris, ja tam elektronikiem nie jestem, prawo Ohma i Kirchoffa znam;P

Napewno jak ładnie to opowiesz, to z zainteresowaniem nie tylko ja przeczytam. Może takie podstawy dla wielu z was to nuda, ale też pewnie czyta to forum kilka osób takich jak ja, które chętnie o takich banałach poczytają.

Pozdrawiam

[morris]

O czym tu opowiadać- jeżeli mamy już prąd anodowy to odpalamy program z powyższego linku- i kombinujemy żeby uzyskać mniejwięcej takie napięcie jak potrzeba, nie spalić lampy prostowniczej oraz żeby była dość dobra filtracja. A potem to niestety praktyka bo np moim zdaniem najlepszym modem takiego zasilacza jest użycie jako pierwszego kondensatora jakiegoś dobrej jakości papierowego, MKP lub PIO- napięcie niestety trochę mniejsze jest, gorsza filtracja - trzeba jeden stopień RC lub LC więcej dać ale dźwięk na tym mocno zyskuje- więc radzę zostawić sobie miejsce w obudowie zostawić.

Mogę zamieścić sreeny z PSUDa tylko po co, jeżeli każdy sam może sobie zobaczyć - jeżeli po lampie ma być kondensator o powyżej 22uF to bezwzględnie trzeba zastosować rezystor przednim bo lampa prostownicza dlugo nie pożyje, jednak tak jak wyżej napisalem lepiej dać bydlaka 10u-22u olejówkę.

Lancaster chcesz dać "raster" pod PCB na dławik?- chyba nie widziałeś wymiarów takiego 10H//100Ohm;)

[senicz]

dobrym sposobem filtracji jest uzycie trafa "glosnikowego" zarzenia itp jako dlawika. Uzywamy oczywiscie wtornego jako szeregowego w zasilaczu a pierwotne doprowadzamy do rezonansu kondensatorem do 100hz.

[morris]

Ogólnie odradzalbym też PCB pod lampy- moim skromnym zdaniem więcej zalet ma montaż przestrzenny- przecież to nie scalaki- elkementy są pokaźnych rozmiarów więc zabierają tylko miejsce na PCB.

[lancaster]

morris, dzięki. Ten raster to nie pod dławik, tylko pod rezystor. Kto będzie chciał wlutuje tam dławik jako opcję

Czyli z tego co piszesz robimy tak: EZ81, reztystor, 20uFMBGO, dla świetego spokoju zbocznikowana 0,1uFPIO, dalej może być 50uF?, dławik, 50uF+0,1PIO, rezystor, 220uF+0,1PIO, rezystor, 100uF+PIO morris poradź coś...walka jak widzisz jest nierówna;)

Najlepiej jak napiszesz tak: Ja bym dał.....

Pozdrawiam

[bomarek]

Ja pozwoliłem sobie zrobić ten wzmacniacz w oparciu o płytkę Kamyka, gra wspaniale. Zastosowałem lampy E88CC Tesli i 5963 RCA próbowałem z 6N1P z całkiem niezłym skutkiem. W zasilaczu mam zwykły filtr RC łączna pojemność to ok 600uF nie słyszę przydźwięku nie mam oscyloskopu aby dokonać pomiarów. słucham na słuchawkach które widać na zdjęciu i starych DT990PRO. Ale montując układ na pająka napotkałem trochę problemów. Przy zbyt bliskim prowadzeniu mostków łączących elektrody lamp układ miał tendencje do wzbudzania się.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lancaster]

bomarek, chyba jednak odpuszczę sobie ten dławik, ze względu na koszty.

Strona kamyka ostatnio nie chciała mi działać, masz może gdzieś tego pdf-a z rysunkiem plytki?

Jeżeli tak i mozesz podesłać, to poprosze na priva.

Pozdrawiam

[zorro]

>bomarek

W moim sluchawkowcu użyłem 6N1P i JAN5963 .

Jaka jest różnica brzmieniowa między 6N1P a Teslą E88c , probowałeś innych lamp ?

[bomarek]

6n1p ma mniejszy prąd anodowy max to chyba ok. 8mA a E88CC ma 15mA więc polecam E88CC, moje stare ucho już nie słyszy różnicy ale moje wskazanie to jednak E88CC ze względu na większy prąd anody.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[morris]

Kurde Lancaster mamy kłopot:(

Jakbym nie kombinował z EZ81 to przy pojemnościach gdziekolwiek większych niż 100uF zawsze przekraczany jest dozwolony prąd dla EZ81. Jeszcze pomyśłę wieczorem.

[lancaster]

morris, to w końcu może ten kondziu 50uf+dławik+50uF bedzie jednak si? Oba kondy można zboczniokowac olejakami? Taki układ polecił mi właśnie sprzedawca: EZ81-50uF-dławik-50uF-tu nie wiem, czy dac jeszcze rezystor i jakaś większą pojemnosć? Mam 33uF, 100uF, 220uF, 560uF wszystkie na napiecia 400-450V.

Pozdrawiam

[morris]

Lnacaster, może sprzedawca zasugerował się kartą katalogową gdzie jest podana pojemnoś maksymalna tylko,że ona jest różna w różnych warunkach i nie uwzględnia pozostałych dalszych pojemności w zasilaczu(które w dawnych konstrukcjach były małe rzędu 50u przy takim prądzie, a w dzisiejszych czasach stosujemy 100-200u). Są wzory żeby to policzyć(gdzieś miałem na dysku książkę o zasilaczach sciągniętą z forum fonaru) tylko wydaje mi się że PSUD robi to samo tylko szybciej- nie sądze by fałszował symulacje- sporo osób go na świecie używa. Poniżej wynik moich prac

- prąd w jednej chwili uzyskuje max. dopuszczalną wartość prądu powtarzalnego dla EZ81 więc jest OK. Najlepiej byłoby by się jeszcze jakiś lampowiec wypowiedział-bo niby przy zwiększeniu C2,C3 przekraczamy max. prąd powtarzalny, ale tylko przez ułamek sekundy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lancaster]

morris, dzięki. Tak też zrobię.

[morris]

C1- 20u/400V lub 500V MBGO lub jakiś inny ruski lub PIO

Resztę można próbować zbocznikować- zresztą sam wiessz jak jest nie zawsze jest lepiej.

[morris]

Apel do ludzi znających się na lampach o ewentualną krytykę(bo moje doświadczenie ogranicza się do trzech preampów).



->Lanaster

C3 w zasadzie najlepiej byłoby rozdzielić na dwa , tak samo R1 (2 razy większej wartośći) dla dwóch kanałów i jak najbliżej anod lamp

[lancaster]

morris, na samej anodzie zrobię 0,1uPIO, a ten kondziu 2x50uF jednak sie przyda;)

Pozdrawiam

[lancaster]

Kłopot, tego 20uFMBGO mam na 300V. Można zaufać radzieckiej technice?

Mam jeszcze chyba 8szt 6uF/630V, ale te to są już za duże, żeby 3 szt pakować w słuchawkowca...

Pozdrawiam

[morris]

Jednak są zalety umieszczenia większych kondensatorów blisko anod tak jak to ma miejsce we wzmacniaczach tranzystorowych- zastanów się nad 33uF.

[MariuszJ]

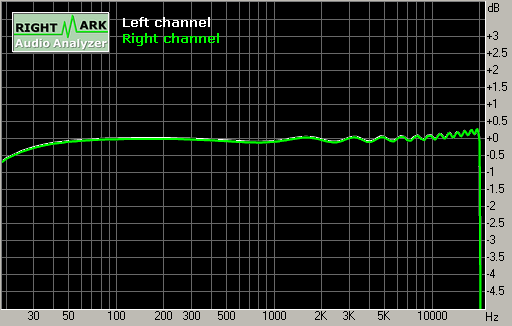

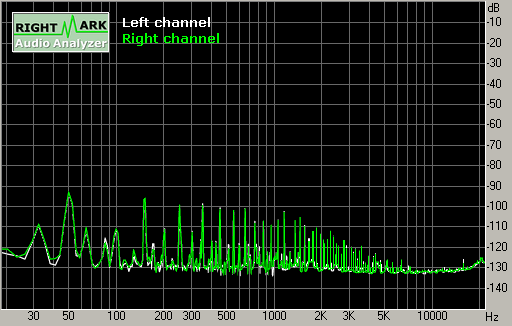

Wracając do wzmacniacza z pierwszego wpisu, pomierzyłem go dzisiaj trochę (po kolei: pasmo, szum i THD). Wygląda na to, że mam niesparowaną ECC88 w lewym kanale...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MariuszJ]

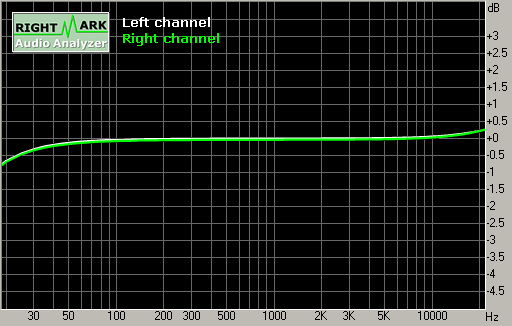

Oj przepraszam! (dopiero sie uczę tego mierzenia): to poniżej jest autorytatywne (chyba :-)))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[qrczak]

MariuszJ

Czy porównywałeś już swój wzmacniacz z jakimś innym?Ile wyniosły Cię całkowite koszty budowy?

[MariuszJ]

Trudno mówić o porównaniach, jeżeli zmieniają się ciągle i słuchawki, wzmacniacze i źródła. Ale trochę headampów miałem i chyba wiem, czego szukać, że pozwolę sobie na taką bezstronność.



Koszty - niestety - nie są małe (a w fazie prototypowania to już w ogóle nie do przyjęcia). Z pamięci: trafo (Toroidy) 80zł, zasilacz (Nichicony od Javoreczka + reszta) ok. 50 zł, obudowa, frontpanel, radiator/ekran lamp, ekran zasilania ok. 60 zł, gniazda, przełączniki, leda 30zł, lampy powiedzmy 100 zł (aktualnie pracuje na 6N2P-JEW i E88CC EH, można by przejść z tymi ostatnimi na 6N1P-JEW), polipropyleny dajmy na to 40 zł, scalaki, stabilizatory, przekaźniki (jest tam selektor na dwa źródła) powiedzmy razem 40 zł, rezystory, inne foliowce, diody i inne śmieci powiedzmy 30 zł. To tak zgrubnie wychodzi pod 500 zł.
