Non-Oversamplig Balanced Output USB DAC

[ManieX]

Dławiki były w odpowiednich miejscach, ale ten od gniazda USB wizualnie był polutowany perfrkt, ale na zimno, poprawiłem lut i układ ruszył, dzięki pingwig za radę.

Poszukuję generatora kwarcowego do tego DAC-a, znalazłem w TME 50ppm, ale czy da się kupić bardziej stabilny? Kiedyś czytałem, że zwykły kwarc to 300ppm, więc nawet ten 50ppm to już znaczna poprawa, alę chętnie kupię coś jeszcze lepszego, tylko gdzie?

[pingwing]

Cieszę się, że mogłem pomóc.

Już wcześniej w tym wątku ktoś pisał, że nie ma sensu dawać tu generatora, gdyż te układy (2706) mają bardzo dobry PLL i nie ma różnicy pomiędzy kwarcem, a generatorem.

Gdyby była znaczna, to do kitu trafiłby generator - płytka jest przygotowana, a to zamiast 2 zł za kwarc ok. 5 zł, więc żadna różnica, a jednak poszedł kwarc.

[ManieX]

Zatem kończę poszukiwania generatora, i rozpoczynam namierzanie stabilnego kwarca, może grupowe zamówienie w OMIG-u?

[pingwing]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) tutaj najgorsze kwarce mają +- 50 ppm, najlepsze 10 ppm, więc nie jest źle nawet jeżeli w kicie forumowym poszły 50 ppm. Zakładam, że ten w kicie nie jest gorszy od najgorszego OMIGu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mozart]

Czy ktoś wie jak się skontaktować z msfalcon'em? Bo przez PW nie da rady. Czy może gdzieś wyjechał itp?

[ManieX]

Zamierzam zrobić desymetryzarot na OPA1632, jakich wartości rezystorów użyć (wejściowe i w sprzężeniu zwrotnym), w sieci znalazłem od 0,5K do 10K, jaka wartość będzie ok. do tego DAC-a? Jaką wartość powinien mieć rezystor na wyjściu który łączy "-" z masą? Taką jak opornośc wejściowa kolejnego stopnia (np. w pre)?

[Muzg]

Tymi rezystorami ustalasz wzmocnienie jak w układzie odwracającym. Wszystko zależy jaki chcesz uzyskać sygnał na wyjściu i jakie zastosujesz R konwersji. Zauważ, że pewnie schematy którymi dysponujesz tym się właśnie różnią. Mój DAC pracuje już kilka godzin i chyba się już wstępnie wygrzał ;)

[ManieX]

Wiem, dlatego wszystkie będą miały tę samą wartość np. 1K i wzmocnienie będzie wtedy 1, to ma być desymetryzator, chodzi mi o wartości tych rezystorów, R konwersji mam 1,35K ponieważ nam 2 TDA równolegle, dalej kond 4,7uF i desymetryzator, tylko jakie wartości rezystorów zastosować 1K? 10K?

[Muzg]

Po pierwsze zrezygnowałbym z kondów po R konwersji bo po co ich tyle dawać. Ewentualnie jeden na wyjściu, a jeszcze lepiej DC servo. R przy WO raczej większe bo zauważ, że to będzie rezystancja wejściowa układu (dla 1k będzie 2k). Nie obciążałbym tak układu.

[ManieX]

Bez konda po R konwersji? czyli na wejście OPA1632 idzie 2,5V stałego napięcia, na wyjściu taż pojawi sie ta wartość?

[Muzg]

Ważne, że na oba wejścia taka sama (tutaj trzeba dobrać też zasilanie). Wtedy na wyjściu pojawi się 2,5V. DC servo, albo kond załatwi sprawę, ale ile konów mniej ;)

[ManieX]

Dzięki, prawie wszystko wiem, rezystorki zastosuję 5K, napisz proszę jakiej wartości rezystor dać na wyjściu do masy?

[BB84]

Temat umarł ? jak tam panowie testy z kondensatorami na wyjściu ? jakieś zmiany ? tyle chętnych było a nikt nic nie pisze ;)



ManieX



Coś nowego w kwestii desymetryzatora na OPA1632 ? odpaliłeś ? jakie wrażenia ?

[Muzg]

Moja karta pracuje już od jakiegoś czasu, ale jakoś nie jestem zadowolony z dźwięku. Myślę spróbować aktywnej konwersji lub pasywnej z jakimś pre na wyjściu bo chyba w tym pies pogrzebany. Gra to jakoś tak płasko, mało przestrzennie, bez wyrazu. Słuchanie muzyki jest nudne i na dłuższą metę męczy. Próbowałem dobierać kond w zasilaniu, ale jakoś nie odczuwałem różnic (stąd wniosek, że musi być skopany analog). Napędzałem tym bezpośrednio końcówkę lampową o impedancji wejściowej 50k i wzmak słuchawkowy Chumi'ego o impedancji 22k (modyfikowałem ze standardowej 10k).

[BB84]

Moja co prawda leży narazie na półce i czeka na zasilacz, lecz odniosłem podobne wrażenie (jednak na elementach z forumowego zamówienia). Wstawiałeś z tego co wyczytałem w poprzednich postach dale i BG na wyjściu ?

[Muzg]

Pan inż. Kallas mnie olał z DALE (miałem ok 100szt w zamówieniu), a BG do mnie jeszcze nie dotarły. W zasilaniu TDA dawałem na razie OS-CON, BC, a nawet niczego tam nie wstawiałem. Z Os-Conami było jakby najlepiej, ale chyba nie było żadnej różnicy. Nic dziwnego bo stereofonia jest tak słaba, że co ma się niby zmienić. Na wyjściu próbowałem Cerafine 4,7uf z zamówienia i ERO MKT1826 1uf. Tutaj różnica słyszalna na korzyść MKT. Czekam na SCR MKP 4,7uf, które przyjdą razem z BG. Znacie jakieś dobre źródło DALE RN-55 w Polsce? Jak nie to zamówię na jebaju.



Za niedługo będę mógł przetestować układ z moją lampową analogówką którą zamieściłem w wątku o lampucerze (desymetryzacja na wzmacniaczu różnicowym + wtórnik) z prostownikiem lampowym i dławikami w zasilaczu ;)

[ManieX]

>BB84



Kondy na wyjściu to chyba najważniejsza część tego projektu, obok rezystora konwersji, jakoś nie mogłem się przekonać do silmic II (nie wygrzane), strasznie płasko to grało w porównaniu z BG N, zbocznikowałem je wima 1uF chtba MKT i o niebo lepiej jest, robiłem porównanie kilka miesięcy temu BG N do BG N + 0,47uf K40u-9 i zdecydowanie bocznikowanie wypada lepiej, ale poszedłem dalej, dorobiłem wyjście na lampach WK-WA na 6n6p i prostowniku lampowym (postaram się wkleić fotki) i to zdecydowanie najlepsza konfiguracja, z lampami jest więcej mięska, wszystko to w konfiguracji zbalansowanej, teraz czeka mnie dokończenie projektu z ostatniego zamówienia ale na 8xTDA1543 (4 równolegle bo tor zbalansowany) kaskadowe zasilanie mini TT by bodo_z (2 stopnie), w dalszych planach desymetryzator na opa1632, ale to odległa przyszłość, totalny brak czasu:-(



ps. nie rozumiem dlaczego 1,5 roku temu można było kupić TDA1534 za 3,5zł, a dzisiaj za min. 17zł, kilkaset % w górę:-(

[BB84]

Zastanawiam się co można by wsadzić jeszcze zamiast BG N, ciężko je dorwać.

[BB84]

Ciekawe jak zagrałoby z nichiconem muse es lub innym tej firmy. Szkoda, że ludziska się nie wypowiadają ...

[pingwing]

U mnie ten DAC gra już kilka dni po kilka godzin dziennie, nie wyłączam go z sieci, nie wyłączam muzyki płynącej na niego, tylko wyłączam wzmacniacz, więc już się raczej wygrzał.



Na początku miałem do konwersji I/V jakieś badziewne, 0,25W, zwykłe węglowe, bo nie przyszły w zamówieniu. Dźwięk był odchudzony, czasem strasznie ostry, nieprzyjemny. Ale dynamika od początku duża i mi się podoba.



Po wymianie na metalizowane, 0,6W dźwięk już nie jest odchudzony i nie jest ostry, słucha się dużo przyjemniej. Niby zwykłe rezystory.



Kondensatory to te Elny z zamówienia.



Podoba mi się kontrola basu, bo mój wzmacniacz HK PM 655 ma go dużo i przy gorszych źródłach niż ten DAC robił się rozlazły, a ten DAC ma dobrą kontrolę.



Stereofonię u mnie ma niezłą, chciałbym, żeby miał lepszą separację instrumentów.

[pingwing]

A jeszcze co do dynamiki - nawet rąbanki typu In Flames słucha się przyjemnie, ma jakąś dynamikę. A tego typu muzyka jest raczej nagrana z małą dynamiką.

[ManieX]

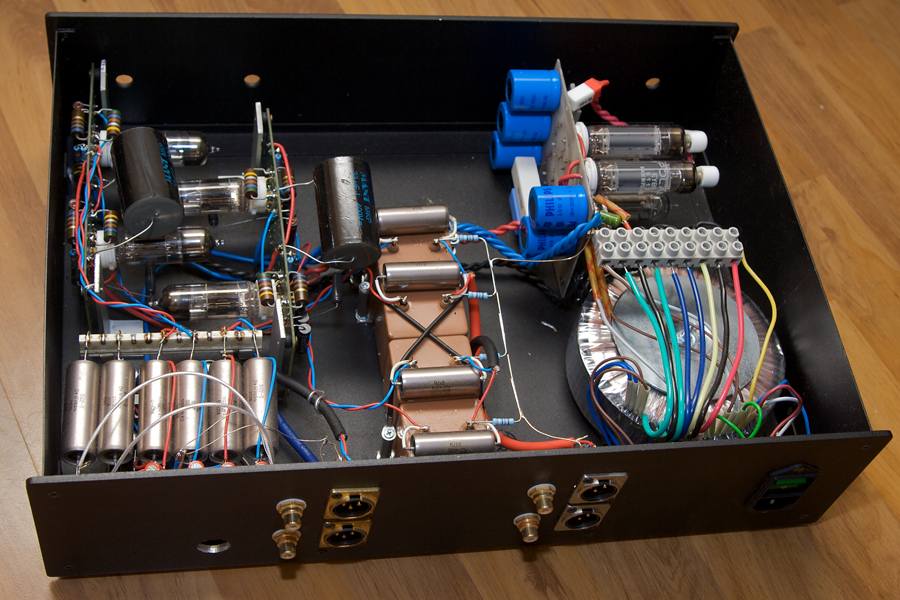

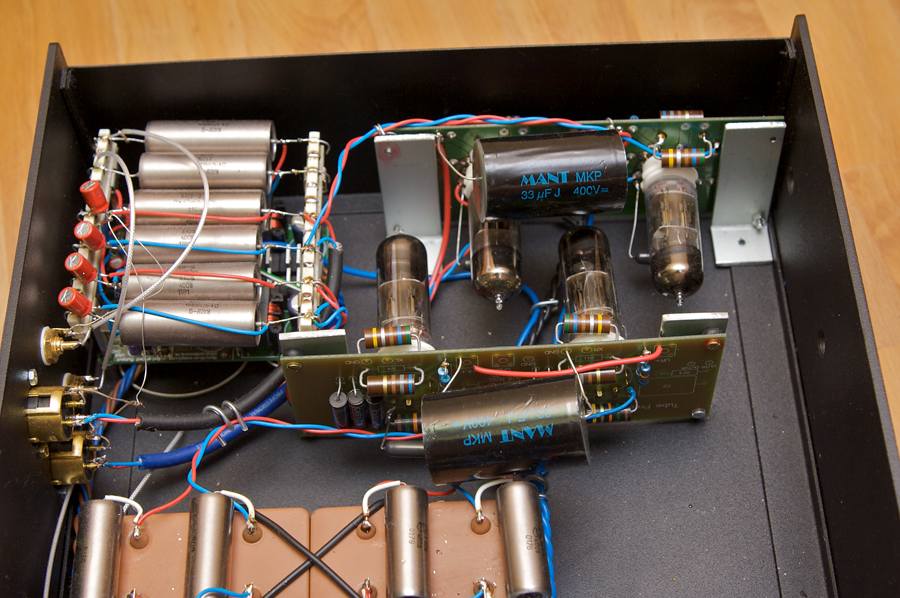

Wklejam fotki USB DAC z wyjściem na lampach. sam dac jest mało widzoczny, bo dźwiga na sobie ruskie PIO

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[BB84]

ManieX



Piękna konstrukcja, podziwiam.



Ciekawi mnie jakie odniosłeś wrażenia w porównaniu BG N i silmic + wima ? jakie odnotowałeś różnice/poprawę ? Czy mógłbyś skrobnąć parę słów na ten temat ?

[Muzg]

ManieX, 27 Sie 2009, 22:10



Niezły piekarnik ;)

Podziwiam za wykorzystanie EY88 ;)



Oczywiście zrezygnowałeś z kondów na wyjściu TDA, tzn przed lampami?

Stosowałeś jakąś "desymetryzacje" (np na wzmacniaczu różnicowym) czy po prostu 4 oddzielne tory? Desymetryzacja oczywiście w przenośni ponieważ jest symetryczny na wejściu i wyjściu, a wewnątrz pozwala na mieszanie się sygnału co usuwa asymetrie i zwiększa dynamikę.

[ManieX]

Faktycznie wyszedł piekarnik i nie panuję nad temperaturą, pod EY88 siedzą jeszcze 2 szt. 6C19C w roli stabilizatorów, 4 szt. 6N6P ciągną ponad 100mA więc jedna 6C19C by nie pociągnęła, na dzisiaj unoszę górę obudowy (pomimo, że jest perforowana) o 4cm i jakoś daję radę, trafko z toroidy.pl 200W z napięciami do wszystkiego. Kondy za R konwersji są, ruskie PIO + BGN, rezystory polskie CASE oraz AB z rezystory.net, na razie bez desymetryzacji, z lampami gra to zdecydowanie lepiej, jest więcej mięska, teraz robię drugi DAC też zbalansowany ale na 8szt TDA1543 (4 równolegle) i dalej desymetryzacja na OPA1632 (w drodze KSA-50 który nie ma wejścia XLR).

[BB84]

Zastanawia mnie jedna rzecz. Andrzej Stelmach wykorzystuje AD825 do desymetryzacji sygnału. To wnosi niby poprawę dźwięku w szumach i dynamice (wypróbuję takie rozwiązanie). Jednak jak pozbył się elektrolitów w torze sygnałowym ? czy za pomocą wzmacniacza różnicowego można pozbyć się offsetu na wyjściu ? może jakaś alternatywa do elektrolitów wyjściowych ?

[Muzg]

DC serwo i po kłopocie.

[Andrzej Stelmach]

Witam.

Desymetryzacja znosi stałe na wyjściu daca - o tyle o ile operacyjny i rezystory są dokładne, ale przy R 1% nawet bez dobierania pozostaną pojedyncze mV najwyżej i nie trezba kondensatorów w torze sygnałowym (ja ich nie mam).

Pozdrowienia.

[Canti]

wymienilem Nichicon MUSE ES 4.7u na wyjsciu na ERO MKC 10u/63v i znaaaaczna poprawa, nie ma sensu stosowac elektrolitow na wyjsciu

[ManieX]

Ciekawe co będzie lepsze w roli desymetryzatora OPA627 czy OPA1632?
