Wzm.HEXFET - Giesbertsa (elektor 950077)

[saczek_XTRM]

jest dokładnie tak jak tu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[msfalcon]

Na rysunku jest dobrze, ale z pomiarów wynika coś zupełnie innego. Dziwna sprawa, zmień jeszcze ten rezystor 18k na 13k, gdyż trochę za duży jest dla 40V.

[saczek_XTRM]

ten rezystor już się prawie sfajczył, ale jeszcze pika

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[msfalcon]

Nie czekaj nie zmieniaj tego rezystora, źle sobie popatrzyłem:)

[msfalcon]

Kurcze saczek_XTRM, skoro Ci się ten rezystor fajczy, a napięcie na cewce przekaźnika masz 0,8V, to znaczy, że masz zwarcie cewce albo diodę źle wlutowaną. Jeśli jesteś 100% pewny diody, to znaczy, że masz zwarcie na przekaźniku, ale ponoć mierzyłeś oporność i miał 625R, więc też nie. No po prostu CUDA. W obwodzie płynie prąd który prawie fajczy rezystor:), a na przekaźniku jest spadek tylko 0,8V - WLUTUJ INNĄ DIODE bo innej możliwości jak dioda nie może być:)

[saczek_XTRM]

heh, dziwne że ten sam układ ma kilka konfiguracji ;)) Podjadę jeszcze do elektronicznego i kupię inny przekaźnik na 24V, a diodę jaką proponujesz?

[msfalcon]

każdą (np. 1n4148) sprawną i wlutowaną poprawnie:)

[saczek_XTRM]

jeszcze mam pewne wąpliwości co do tego przekaźnika...

Na zdjęciu poniżej przekaźnik. Mam zwarcia między nóżkami 3-6; 4-7; 5-8; oraz 3-4; 6-7 Czy to aby OK? (myślę o tych 3 pierwszych pozycjach). Dioda o dziwo wygląda ok...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rafels]

Kiedyś miałem rosyjskie diody prostownicze, przypominające z wyglądu 1N4007. Zastąpiłem nią uszkodzoną diodę prostowniczą w jakimś telewizorku. A tu po wymianie sfajczyło się kilka elementów. Taka naprawa przerosła mnie, wic oddałem telewizorek fachowcowi. On obejrzał tv, diodę i uświadomił mnie, że te rosyjskie diody mają pasek po drugiej stronie :)



No ale dzisiejsze diody mają pasek z reguły po stronie katody. Także bez obaw :)



Pozdrawiam

Rafał

[senicz]

ale jaja

[saczek_XTRM]

ślicznie Panowie, znalazłem jedną wolną diodę 1N4148 w chałupie, wlutowałem.... PYK ;))

[saczek_XTRM]

tak oglądam tę starą diodę i wygląda trochę dziwnie, lekko ściemniała, bez nadruku... mniejsza z tym tzreba jechać po paczkę BD139 i odpalać drugi kanał ;-)

[saczek_XTRM]

Przede mną chyba kolejna długa droga w uruchomieniu drugiego kanału... Wymieniłem spalony T7, odlączony mam układ zabezpieczający głośniki uPC, a zakres regulacji offsetu min-max mam nadal na poziomie 3,29V-7,98V. Gdzie szukać byka?

[rafels]

Gratuluje uruchomienia jednego kanału.



Regulacja offsetu jest poza zakresem regulacji, prawdopodobnie na skutek jakiś niesymetri między dwoma wzmacniaczami różnicowymi. Możliwe że wzmocnienia prądowe każdej z par tranzystorów są zbyt od siebie różne.



Możliwe też że parametry źródeł prądowych, opartych na T5 i T6 są zbyt od siebie różne. Żeby to sprawdzić porównaj spadki napięć na rezystorach R17 i R18.

[saczek_XTRM]

>>rafels



spadki napięć na R17 i R18 są identyczne - po 1,1V ale może to będzie wskazówką - dioda LED D2 gaśnie szybciej niż D1

[rafels]

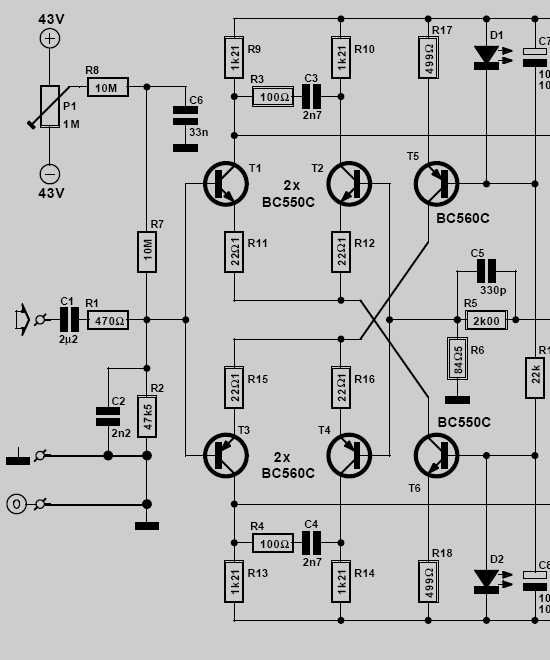

Spróbuj porównać te napięcia na jakimś dokładniejszym zakresie miernika, żeby uzyskać dokładniejsze pomiary. Ja parowałem LEDy pod względem spadku napięcia, parowałem też rezystory R17 i R18. Pary tranzystorów (T1,T2) i (T3,T4) powinny mieć zbliżone wzmocnienia hFE. Najlepiej zmierzyć też i dopasować odpowiadające sobie rezystory wzmacniaczy różnicowych R9,R10 i R13,R14 oraz R11,R12 i R15,R16. Wszystkie rezystory powinny mieć tolerancje nie mniejszą niż 1%.

[msfalcon]

saczek_XTRM - zakładając, że tranzystory masz sprawne, być może oprócz tych rezystorów na wyjściu, pomyliłeś jeszcze gdzieś jakiegoś, gdyż duże niezrównoważenie układu może na to wskazywać. Najbardziej krytyczne są rezystory...w zasadzie to większość:), ale sprawdź poprawność przede wszystkim rezystorów we wzmacniaczach różnicowych R9,R13 oraz ich sprzężeń R11,12,15,16, następnie w źródłach prądowych R17,R18 (na napięcia nie masz co tutaj patrzeć, gdyż są one niezależnie od rezystancji R17,18 (U=Ud2-Ube~const) - napięcia będą takie same i stałe, ale już prądy obciążające wzmacniacze różnicowe będą się zmieniać wraz z rezystancjami), kolejne do sprawdzenia są R22,23. To są takie najbardziej "czułe" miejsca na zmiany wartości.

[rafels]

>msfalcon



>(na napięcia nie masz co tutaj patrzeć, gdyż są one niezależnie od

>rezystancji R17,18 (U=Ud2-Ube~const)





Wydaje mi się jednak, że warto sprawdzić napięcia na R17 i R18. Ponieważ napięcia Ud1 i Ud2 mogą się różnić. Spadki napięć na LEDach też mają pewne rozbieżności, co sprawdzałem doświadczalnie. Prąd emitowany przez te źródła prądowe zależy zarówno od napięcia na tych rezystorach emiterowych, jak i od ich rezystancji.

[msfalcon]

rafels - sprawdzić nie zaszkodzi, jednak saczek_XTRM ma diody ode mnie, które dobierane były przy prądzie pracy w układzie do 3 miejsca po przecinku;) Także większe rozbieżności mogą mieć tutaj napięcia Ube tranzystorów źródeł prądowych niż napięcia na diodach, a napięcie na rezystorze zależy tutaj właśnie od napięcia diody i złącza BE a nie od samej jego rezystancji (oczywiście pod warunkiem pracy tranzystora w zakresie liniowym). Saczek podał watości napięć 1,1V, także są one w porządku, co nie wyklucza tego, że prądy obciążające wzmacniacze różnicowe są różne.

[msfalcon]

nie są różne, tylko mogą być różne - miało być, czas na dobranoc:)

[rafels]

>sprawdzić nie zaszkodzi, jednak saczek_XTRM ma diody ode mnie, które dobierane były przy

>prądzie pracy w układzie do 3 miejsca po przecinku;)



W takim układzie rzeczywiście można się spodziewać tam podobnych napięć. :)

Nie śledziłem tego tematu od samego początku, także pewne rzeczy mogły mi umknąć.



Dobrej nocy :)

[Waldi_06]

Kurcze , macie cierpliwośc do tego sprzętu, mam nadzieje , że "odda" wam z nawiązką (ładnie zagra).

[saczek_XTRM]

Waldi_06, 17 Lis 2006, 21:40

>Kurcze , macie cierpliwośc do tego sprzętu, mam nadzieje , że "odda" wam z nawiązką (ładnie zagra).



Baaa ;)) już gra, co prawda 1 kanał ale słucha się miło ;-) Jedyną rzeczą, którą już teraz mogę mu zarzucić to niezbyt wyrafinowana i krystaliczna góra. Żeby grała tak jak reszta pasma to było by super!





A tymczasem...

Wszystkie rezystory praktycznie nie odbiegają od siebie wartościami, praktycznie bo znalazłem tylko 1 taką parę w porównaniu do 2-giego kanału. Jest to rezystor R21. W niesprawnym kanale ma on wartość 852R w sprawnym 757R (oryginalnie powinny być tam 1k) U mnie siedzą tam zwykłe węglówki podobnie jak pod R20.



R9/R13 804R/799R



R22/R23 56R/56R



R11/R12/R15/R16 22R/22R/22R/22R



R17/R18 508R/509R

[saczek_XTRM]

tranzystory T1,2,3,4,5,6 - sprawne

to samo z T7,8,9,10,11,12,13



sprawdzałem na zwarcia



T6 ma dosyć spory rozrzut hFE=504, reszta 545.



całkowity brak pomysłu..

[saczek_XTRM]

puk puk .... wzmacniacz mi kurzeje.. ;-)



Czy próbować zmieniać wartości rezystorów R26, R29?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tdrozd]

ja probowalem

dalem troche wiekszy i mowie wam warto

[saczek_XTRM]

ale co? ;))

[tdrozd]

>>>Czy próbować zmieniać wartości rezystorów R26, R29?

toto

[wovo]

Ja bym dał mniejsze. Mniejsze R, większe I, mniejsze U

[saczek_XTRM]

no to luzik, na pewno spróbuję :) najwyżej dobiję do 100R zamiast 15R :)
