SONY CDP-X 222ES PO TUNINGU

[sylwiusz]

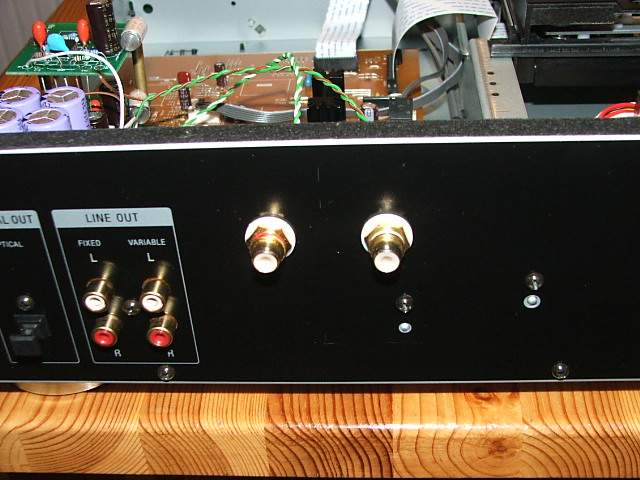

MIAŁEM SOBIE JA KIEDYŚ BARDZO ZADBANY SONY CDP-X222ES. PIĘKNIE WYGLĄDA TO URZĄDZENIE, CHOĆ MA JUŻ SWOJE LATA I WYSŁAŁEM JE KOLEDZE "PIOTREK608", KTÓREGO ZNALAZŁEM NA TUTEJSZYM FORUM ŻEBY ZMIENIŁ SPOKOJNEGO SONIACZKA W BESTIĘ ALBO CHOCIAŻ WYCISNĄŁ Z NIEGO JAKIŚ DODATKOWY PISK. MINĄŁ TYDZIEŃ - SONIAK WRÓCIŁ (ZEWNĘTRZNIE PRAWIE W NIENARUSZONYM STANIE. Z TYŁU ODNOTOWAŁEM DODANIE GNIAZDA IEC ORAZ ZŁOTYCH, NOWYCH, DODATKOWYCH RCA ALE GDY ZAPUŚCIŁEM ŻURAWIA DO ŚRODKA DECH MI ZAPARŁO:



- drugie trafo dla bufora i sekcji audio,

- dodatkowy bufor na osobnych płytkach,

- wymiana filtra dolnoprzepustowego

- wymiana szybkich diod i kondensatorów głównych oraz kilka kondków

pomocniczych,

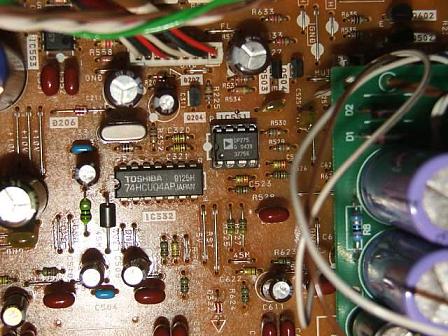

- w sekcji cyfrowej OS-Cony,

- OP275

- wyklejony matami bitumicznymi

- pominięcie tranzystorów wyciszających,

- świetna sieciówerczka do kompletu



I CO NA TYM ZYSKAŁ SONIAK

- samowity bas, schodzący tak nisko że razem z moim THULE IA60B SE doprowadził mnie prawie do wymiotów

wprawiając mójżołądek w niesamowite drgania,

- świetną detaliczność i precyzję

- dorónującą pozostałym zakresom średnicę, która do tej pory zawsze była cofnięta,

- lepszą stereofonię,

- bardziej rozbudowną scenę,

- i niesamowite wokale, które zmusiły mnie do wysłuchania przez ostatnią noc wszystkich posiadanych przeze

mnie płyt Diany Krall



A W DODATKU WYKONANIE TYCH WSZYSTKICH PRZERÓBEK JEST WRĘCZ FABRYCZNE, SONIAK WYGLĄDA JAK WYKONANIY PRZEZ PRECYZYJNE ROBOTY NA TAŚMIE PRODUKCYJNEJ

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sylwiusz]

I DALEJ

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sylwiusz]

I DALEJ

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[saczek_XTRM]

>>Piotrek608



co tam za bufor włożyłeś? może jakiś schemacik? bo ja mam już jeden bufor, ale tego to nawet nie próbowałbym wsadzić do Soniaka - szkoda mojego czasu i nerwów.



PS Co to za jasno-niebieskie kondy?

[adik]

Płytki bufora wyglądaja jak produkcja Veterana

[saczek_XTRM]

>>adik



którego bufora by Veteran?

[bartezzz]

jak na moje oko to jasny fiolet, tudzież róż :)

[adik]

Nie wiem, jak wygląda zastosowana elektronika, ale płytka wydaje sie podobna

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[saczek_XTRM]

>>adik



masz rację, to ten pre. Wrzuć do niego linka jak możesz



pzdr

[Pi_etro]

Saczek_xtrm, chodzi o to?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Pi_etro]

Skrobnij do veterana, może ma jeszcze płytki.

[sylwiusz]

uczciwie powiem że jeśli chodzi o elektronikę to mam o tym blade pojęcie ale soniak chodzi jak marzenie i to mi wystarczy. miałem gąsienicę mam motyla. polecam

[saczek_XTRM]

>>Pi_etro



no tak, wygląda że to :) Tylko że to jest pre a nie buffer który wzmocnienie ma =1. Ciekawi mnie czy rzeczywiście on taki dobry czy tylko gra aby grać ;-)

[saczek_XTRM]

>>Sylwiusz



piszę do Ciebie na GG ale chyba moje wypociny nie docierają do Twojego okienka ;)) Masz chyba wyłączoną opcję odbierania wiadomości od obcych. Możesz mi podesłać fotki o większej rozdzielczości na maila? Jest w "o mnie".



Pzdr.

[Pi_etro]

saczek_XTRM, popatrz na załączony na stronie schemat/schematy (na dole, po lewo - to "czarne")

[Pi_etro]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

jest i AUDIO BUFFER

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ChUmI]

sylwiusz ~ fajna sprawa, mozesz nam zdradzic ile taki tuning kosztuje ???

[Piotrek608]

No tak płytki sa od Damiana made in veteran....i wielka chwała i podziekowania dla Veterana za opracowanie tak doskonałych i ciekawych płytek goraco je polecam "tuningerom" klocków hi-fi mała i solidna rzecz w która warto sie u Veterana zaopatrzyć.



Veteran wielkie dzieki!!!!!!!żyj sto lat!!

[sylwiusz]

dżentelmeni o kasie nie rozmawiają ale cena bardzo bardzo przystępna

[saczek_XTRM]

>>Piotrek608



Jak podpiąłeś buffer? Wejścia dałeś z DACa 6 i 25 pin a wyjścia bezpośrednio pod RCA?

[Foksik]

Ten wątek powinien być sponsorowany.

No chyba że doczekamy się to dokładnego opisu modyfikacji?

[Piotrek608]

Własnie nie chce dalej sie rozpisywac ze wzgledu na to ze nie chce byc posadzony o komercję...poprostu miałem komplet takich płytek a ten cd wydałmi się "godny" posiadania sensownego bufora:-)

[dodo]

Piotrek608

Czy tej czerwone kostki przy op-ampie to tantale czy MKT philipsa ???

Oczywiście jeśli to nie tajemnca

[sylwiusz]

widzę że zrobiłem trochę zamieszania tym tematem więc na wszelki wypadek przepraszam obleganego teraz ze wsząd piotrka608.

[bartezzz]

dodo>>



tantale. Te philipsy są bardziej podłużne

[Piotrek608]

Czerwone kondki to tantale.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotrek608]

Soniacz to sympatyczne bydle własnie w pocie czoła pracuje nad klockiem dla kolegi ze Szczecina;-)

To klepnałem kilka fotek.

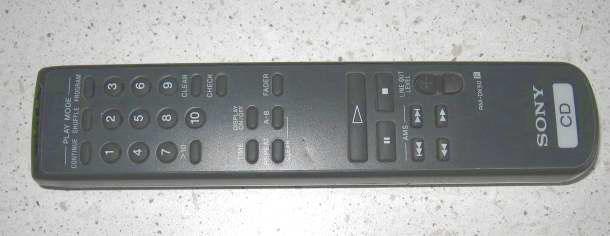

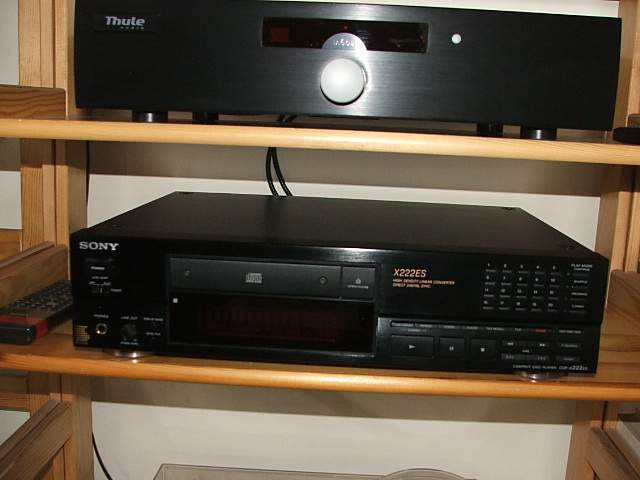

Pilota, serwo,i widok od frontu bardzo urodziwy jest ten wyswietlacz:-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotrek608]

warto w tym cd dołozyc sympatyczne toroidalne trafko!!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość kaszio]

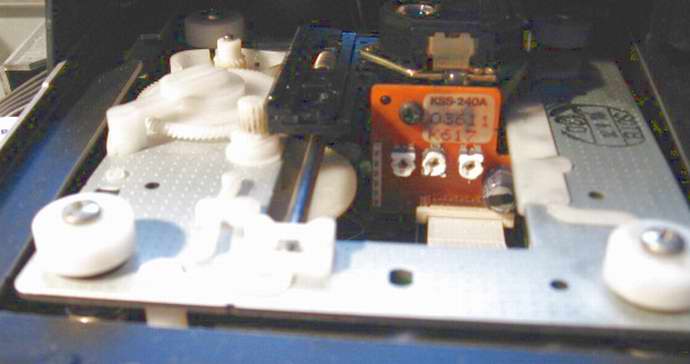

Piotrek jak juz wkleiles te zdjecia to mam prosbe do Ciebie. Nigdy nie udalo mi sie dowiedziec jakie pokretlo na glowicy lasera kss240 za co odpowiada. Jesli wiesz dokladnie ktorym pr-kiem krecac co sie bedzie zmianiac to prosze napisz to .

Pierwszy PR z prawej... np. sciezkowanie???

srodkowy...prad lasera????

i z lewej...

Tez posiadam w swoim soniaku kss240 i czasami ma problemy z niektorymi plytami.



Pozdrawiam Tomek

[Piotrek608]

Pierwszy z lewej prad lasera (na mojej fotce) krecąc nim w skrajnym przypadku mozna laserek całkiem ...usrać

srodkowy tracking error odpowiada za szybkosc najazdu na sciezki i wczytania dysku cd i z prawej focus error ten odpowiada za całokształt odczytu.... uwaga jakosc tych potencjometrzyków jest MIZERNA i z zasady czesto po kilku krotnym pokreceniu sie uszkadzaja..sony zalewało je nitrolakiem po zestrojeniu aby " przez wiele lat stabilnie trzymały władze"
