Dobra i prosta regulacja glosnosci

[terminus]

>rzerzuch, 15 Sie 2007, 12:21



Gdzieś to widziałem, jak sobie przypomnę, to zamieszczę.



_____________________________________________



Znalazłem, jest w EP 9/2001.

Niestety, nie mam skanera.

[wstach1]

Witam.

Czy ktoś próbował zrobić coś na wzór Primare? Bardzo mi odpowiada ich rozwiązanie, zastosowanie zwykłych ledowych wyświetlaczy segmentowych a nie wyświetlaczy LCD. Niestety nie znam sie na programowaniu.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



pozdrawiam

wstach1

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ghost666]

Hm... czy ten układ działa dla napięcia stałego na wejściu? Próbuje go odpalic, w podstawowej wersjim takiej jak w datasheecie, podaje na wejscie 2.5V a na wyjsciu, ciagle uparcie jest 0V. Zasilanie podaje 5V

[rzerzuch]

Dzięki. Znam ten schemat. Jednakże nie da rady go podłączyć pod DS1802 bo DS1666 na interfejs 3-wire, a DS1802 to potencjometr typu pushpot:/ Może źle sie określiłem w poprzednim poście ale właśnie chodziło mi o podłączenie impulsatora do DS1802 bo ma już takowy w domu złożony tylko nie odpowiada mi regulacja przyciskami.

Pozdrawiam

[wojtekr]

A tak przy okazji czy zna ktoś jakies porównanie DS1802 zPGA2311?

[ghost666]

>Hm... czy ten układ działa dla napięcia stałego na wejściu? Próbuje go odpalic, w podstawowej

>wersjim takiej jak w datasheecie, podaje na wejscie 2.5V a na wyjsciu, ciagle uparcie jest 0V.

>Zasilanie podaje 5V



Działa dla stalego napięcia, jesli kogoś by to interesowało.

[ChUmI]

Wreszcie po latach ;) udalo mi sie znaczaco posunac projekt do przodu wiec troche odswieze temat.



Przesluchalem dokladnie kilka roznych kombinacji tego powiedzmy wzmacniacza sluchawkowego na TPA6120A2 (THS6012) + DS1802 jako regulacja glosnosci i ostetecznie musze powiedziec jestem wreszcie wpelni zadowolony z uzyskanego efektu :) Ostatecznie pozostala konfiguracja z buforami na FETach przed i za DS1802 - wszelkie proby ze wzmacniaczami operacyjnymi w tym miejscu nie brzmia nawet w 10% tak dobrze :) Polaczenie neutralnego DS1802 z miekko brzmiacymi buforami na FETach i z raczej chlodno brzmiacym TPA dalo w sumie bardzo neutralne i przyjemne brzmienie ale przy tym szybkie i ze wszystkimi najdrobniejszymi detalami. Najciekawsze jest to ze najbardziej spasowal mi ten wzmak do osterej muzy :) Przeaznie wczesniejsze rozne konstrukcje najlepiej spisywaly sie na jakis spokojnych jazzowych kawalkach, trabce albo czystych wokalach a tutaj pelna niespodzianka - teraz najbardziej lubie sluchac Jane's Addiction, Rage Against the Machine, Spin Doctors, Red Hot'ow a tez Iron Maiden i tym podobnych - nigdy wczesniej nie podchodzila mi taka muzyka na sluchawkach :) Gitara elektryczna brzmi fantastycznie - az dreszcze przechoda jak gra AC/DC albo Rage :) Przy sluchaniu osterej muzyki wzmak przekazuje niesamowita ilosc energii az sie chce podkrecac glosnosc do oporu - az powietrze z pod sluchawek wywiewa wlosy :))) Naprawde polecam wszystkim sluchajacym takiej muzyki :)



Jedyna uwaga to polecam raczej dobre zrodlo bo np. z kompem nie bylo juz tak rewelacyjnie - sluchajac glosniej muzyka stawala sie meczaca natomiast z moim DVP-999ES mozna odkrecic glosnosc do oporu i im glosniej tym wiekszy odjazd :)



Elektrycznie wzmak zachowuje sie pierwsza klasa - nie mialem zadnych problemow ze wzbudzaniem, szumami czy przydzwiekiem - bez podlaczonego zrodla jest kompletna cisza w sluchawkach - zero :) Mimo braku kondensatorow w sciezce DC na wyjsciu nie jest wieksze niz srednio +/- 3 do max 5 mV co nie powinno nikomu przeszkadzac :)

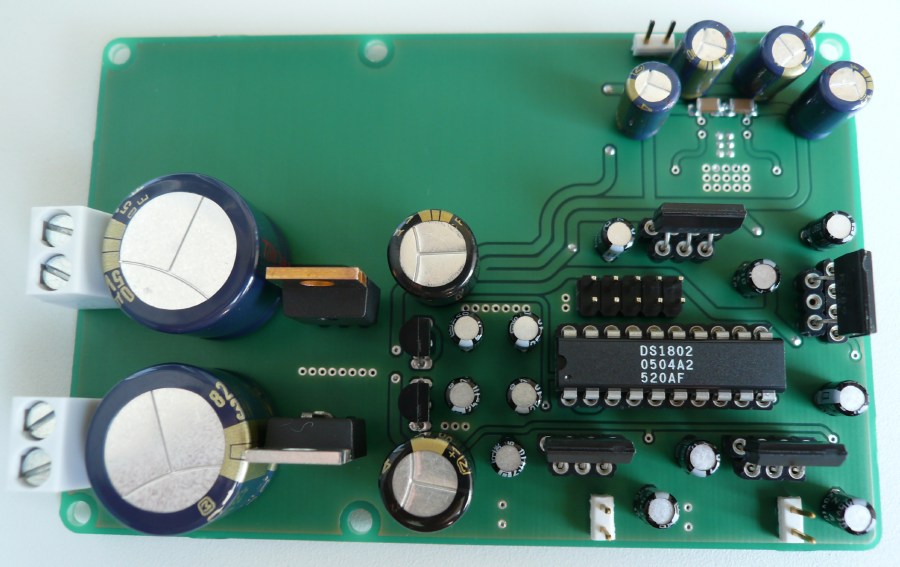

Ponizej zalaczam schemat i fotki obecniej wersji

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ChUmI]

jeszcze kilka w zblizeniu ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ChUmI]

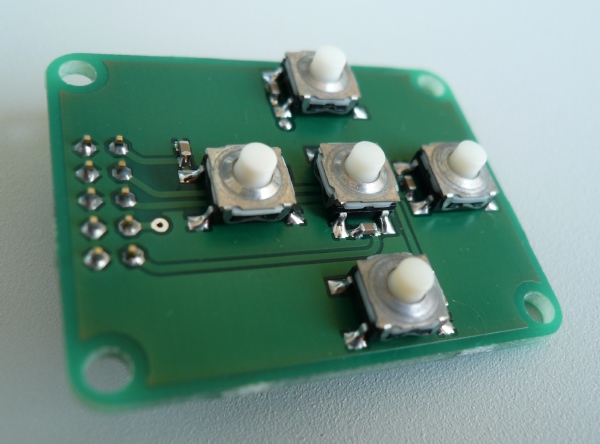

zaprojektowalem tez niewielka plytke z klawiszkami do glosnosci / balansu i mute tak zeby mozna bylo ja latwo podlaczyc tasma do reszty i ostatecznie calosc wyszla tak

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ChUmI]

na plytke niestety wkradl sie maly blad - dwie nozki stabilizatora napiecia sa zamienione :( wiec bedzie poprawka a poza tym chce dobrac jeszcze na ucho elementy i jak bede mial calosc dopracowana to jezeli bedzie ktos zainteresowany to oczywiscie udostepnie kompletny projekt w EAGLE'u

[ChUmI]

te podwojne FETy sa niestety ciezko dostepne i jak sie juz trafi to cholernie drogie ... ale robilem tez testy z wciaz dostepnymi 2SK170 i jak sie dobrze dobierze pary to brzmienie jest takie samo jak z 2SK389 - niestety trzeba miec tez wieksza ilosc 2SK170 bo dobrac dobrze pary nie jest latwo :(

[pittt]

bawiłem se kiedyś z tym DS-em i faktycznie gra to świetnie, jest jeden problem - nie widać ustawionego poziomu głośności, trzeba by podpiąć jakiegoś procka z lcd-kiem...

[Lenny]

Cieszę się, że projekt w końcu powstał, faktycznie trochę czasu minęło :). Co tu dużo pisać - PROFI robota !!! :)

Jeśli ktoś ma problemy z DC na wyjściu przy użyciu SK170 to można się poratować trochę użyciem różnych rezystorów w buforze (R3 i R4 na schemacie powyżej). Powinno się udać, choć pewnie nie obejdzie sie bez łączenia rezystorów szer/równolegle.



Co do wskaźnika głośności - używam DS1802 i jakoś nie potrzebuję - do końca skali i tak nigdy nie dochodzę więc co za różnica gdzie akurat jestem...



jeszcze raz gratuluję :)



Lenny



PS - dlaczego dokończenie projektu nie na www.audiohobby.pl ?? :D

[Saginata]

W jaki sposob najlepiej dopasowac poziomy mikrokontrolera i potencjometru przy takim symetrycznym zasilaniu DS1802?

[ChUmI]

Saginata ~ najlepiej to bylo by zastosowac w tym przypadku optoizolacje co jest wlasciwie ogolnie wskazane przy podlaczeniu mikrokontrolera do ukladu audio



Ogolnie moze i mikrokontroler i wskazanie poziomu glosnosci to fajna sprawa ale w tym przypadku chyba osobiscie pozostane bez takich udogodnien. Uklad gra super i co jest dla mnie najwazniejsze jest idealnie cichy i pozbawiony wszelkich wlasnych szumow. Jak nie ma wysterowania to w sluchawkach jest taka cisza jak by byl odlaczony od zasilania i dlatego slychac najdrobniejszy szczegol ktory plynie ze zrodla :) podlaczenie galwanicze mikrokontrolera moze to popsuc :)



Testuje tez ta sama plytke tylko bez stopnia wyjsciowego na TPA jako pre do GC i Syma i pierwsze efekty sa pierwsza klasa :) jak narazie powaznie rozwazam wywalenie mojego pre na PGA2311 :) czas i dalsze sluchanie pokaze :)

[adik]

świetnie ci to wyszło, pogratulować!
