Nakamichi PA7 - sklonować

[bodo_z]

Ja mam zato zrobiony(prawie) kanał prawy w protelu prawie bo została kosmetyka.Ona pochłania najwięcej czasu:o)

[adamhiend]

divaldi>>>



coś sobie przypomniałem, że ja cos podobnego popełnilem na początku lat 90-ych, czy wstawilbyś ten schemat, bo jak ja go zredukuje do 50k to nic niebędzie widać, to co mogę wysłać Ci na priva?

[bodo_z]

Niewiele widać lecz jest tak prawy kanał

[adamhiend]

czy ktoś zechciał by to wstawić? na forum podobną konstrukcję, jeżeli chodzi o konfigurację tranzystorów wyjściowych to identyczną też bez pętli sp. zwr. proszę dac glos to wyśle na priva

[saczek_XTRM]

>>adamhiend



wyślij jak chcesz do mnie - mail w "o mnie" to tutaj wkleję

[bodo_z]

obrazek

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adamhiend]

Saczek_xtrm>>



wysłałem też z wp. mam nadzieję że szybko dojdzie, jak wkleisz to dam opis

[saczek_XTRM]

>>adamhiend



już jest oto on

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adamhiend]

widoczny tutaj schemat posłużył do zmontowania wzmacniacza mocy 2X100W w czystej klasie, z tym ze finalnie przyszło 10par tranzystorów mocy, a tranzystory bipolarne sterujące tr. mocy zastapily mosfety 2SK216/2SJ79, wzmacniacz został wykonany w ukladzie 2 mono blokow, kazdy dostał toroid 1.5KW oraz dwustopniową elektroniczną stabilizacje tr. mocy realizowaną na tr. Sanken DAT1521N/DAT1521P (dwa tr. mocy w jednej obudowie sparowane 2X150W/2X15A/200V), klient wybrał ten schemat (zawodowy elektronik,nauczyciel akademicki), bo ten schemat najbardziej przypadł mu do gustu, no i brak petli spż.zwr.(b. modne w tym czasie) i musze przyznać, że poraz pierwszy wzmacniacz ten niczym szczególnie sie nie wyrózniał, owszem mozna powidziec, ze był idealnie neutralny (tak uznał klient), niemniej ja uznalem, ze to slepa uliczka i wiecej nad tym schematem nie pracowałem, układ ten opracował wspólnie ze mna dr.Julian S. (i uzyskal na niego patent) i to cała historia

[Foksik]

Ten schemat to jakaś bzdura. Tranzystory końcowe sterowane z baz tranzystorów stopnia poprzedzającego?

[adamhiend]

Foksik>>

jako absolwent fizyki powinieneś zauważyć, że te bazy połączone są emiterem tranzystora, który steruje cały uklad

[panterka]

>adamhiend



Msz moż coś na temat DAT1521P(N) i DAT1018P(N), nic nie moge o nich znaleść.

[panterka]

sorki jeszcze raz.



>adamhiend



Masz może coś na temat DAT1521P(N) i DAT1018P(N), nic nie mogę o nich znaleść.

[bodo_z]

Panterka

[Foksik]

Nawet gdybym był dentystą, to i tak nie zmieni faktu że w ten sposób bazy tranzystorów wyjściowych będą na ~stałym potencjale względem linii zasilającej, co w połączeniu z ze spadkiem napięcia na rezystorach emiterowych (o ile takie będzie się mogło wogóle wytworzyc) spowoduje utrzymywanie stopnia wyjściowego w stanie ciągłego zatkania. Przyznam że pierwszy raz widzę takie dziwo i jeżeli to rzeczywiście działa to z przyjemnością przeczytałbym dokładniejszy opis funkcjonowania tego układu.

Pozdrawiam.

[adamhiend]

panterka,



niesadze żebyś gdzieś znalazł, był to dualtranzystor wykonany specjalnie na zamówienie Kenwood'a w latach 80-ych, robili na nim swaoje końcówki mocy Basic M-1, M-2, ja wówczas współpracowałem z Kenwood'em i uznałem że jest idealny do stabilizacji zasilania, ma wspólny kolektor, jest już sparowany ale to samo mozna zrobić na pojedynczych tranzystorach, które trzeba parować no i to trochę drożej wychodzi, dlatego pod pretekstem serwisu kupiłem sobie u nich pewien zapas(DAT=dual audio transistor)

[panterka]

Uaktualnienie schematu PA7 oraz PCB:



SCH

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



PCB

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adamhiend]

Foksik,

ten stały potencjał to tylko 1.8-2V taki potrzebny jest zeby wysterować prądem 0.25A każdy z tranz. mocy, dokładniejszy opis w Urzędzie Patentowym w Warszawie i dziala wkońcu sprawdziłem to osobiście, obecnie Julek jeszcze to zmodyfikował

[bodo_z]

Panterka

[Foksik]

a skąd 2V? Vbe to ok0,7V.

[henrykpiątek]

Mój wkład w klonowanie PA-7.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adamhiend]

Foksik>>

o.6V przy klasie AB, żeby uzyskać prąd jałowy na tranzystorach mocy 0.25A(na kazdym X10=2.5A)czysta lkasa A trzeba je wysterować napięciem około 2V

[adamhiend]

panterka>>

czy gdzieś podają jakies napięcia? zastanawiają mnie szczególnie tr. sterujace, jaki tam moze plynąć prąd?

[bodo_z]

adamhiend

[panterka]

PCB z opisem



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JarekC]

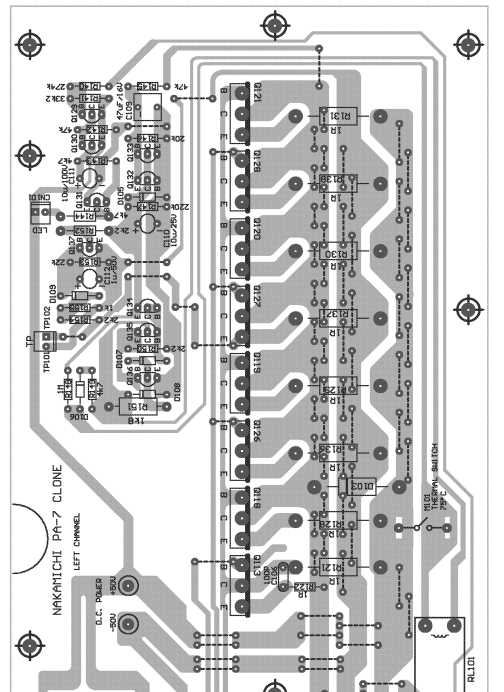

I moja wersja płytki (kanał lewy widok od strony elementów). Kanał prawy w trakcie "klonowania"

Układ maksymalnie zgodny z instrukcja serwisową.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adamhiend]

tak jak proponowałem wcześniej radzę zrobić stabilizacje zasilania +/-60V stopnia wejściowego, czyli przeciąc ścieżkę zasilania pomiędzy tr.Q113/Q110 i Q114/Q111 i zrobić łącznik, czyli traktować tą stabilizację jako ewentualną opcję, lub od razu na PCB dołożyć układ stabilizacji, jak chcecie mogę wam przesłać schemat (jest dosyć prosty na 3 tran. na gałąź (+) i 3 tr. na (-) i projekt tej dodatkowej płytki, którą jednak radziłbym jak implant połączyć z główną PCB wzmacniacza, wykluczyłoby to kable polaczeniowe i dało najlepszy (najbliższy)efekt stabilizacji

[bodo_z]

Jarku czy twój opracowanie jest w pdf oddzielnie elementy i oddzielnie ścieżki ?

[adamhiend]

zadałem sobie trud i przejżałem wszystkie strony serwisówki PA7, to nie jest serwisówka tylko antyserwisówka, nie podaje istotnych napieć, a wiele elementów jest absurdalnych (o czym pisał divaldi), to nie jest KIT z elektora na postawie którego można zmontować wzmacniacz!

[Bogdan]

Pięknie Ci ta płytka wyszła!

Jeszcze tylko kanał prawy i zamawiamy?
