DAC Kustagon The First mkII

[Sds12]

zawsze można póżniej dolożyć dodatkowe trafo do zasilania części cyfrowej



ja chociaż dla eksperymentu podloncze sobie dodatkowy transfomatorek i poslucham.....

ale w rozwiązaniu zasilacza CLC takie zabiegi chyba są tylko audiofilką nadgorliwością



zresztą posłuchamy zobaczymy



apropo jak tam płytki zasilacza?

wiadomo już coś, bo już nie mogę się powstrzymać od rozpoczęcia montażu od d... strony

[Sds12]

zoltar7, 27 Lip 2007, 21:25



>Zobaczym, jakby co to zawsze możemu toroidom.pl wystawić stosowną recenzję na tym forum np.

>zakładając specjalny wątek w tym celu :)))



Spróbuj podesłać linka do tej stronki Panu z toroidy.pl

Powinno go troszkę zmobilizować, no chyba że już się nachapał i ma wszystko gdzieś....

[zoltar7]

Rambo, 23 Lip 2007, 18:00



A jakie kondensatory elektr. zastosowałeś przy wzmacniaczach operacyjnych? (chodzi mi o pojemność - zastanawiam się czy zamiast LXY 3300uF nie zastosować BG 1000uF, LXY będą zamiast Nichiconów FW bo te są mi potrzebne do czegoś innego).

[Rambo]

Może pstryknę kiedyś zdjęcie.... nie miałem co robić i te duże przed wszystkimi stabilizatorami wstawiłem Panasonic HFZ, przy cyfrówkach na "krótko" zlutowałem dobrej jakości smd X7R 0,1uF, do cyfrówek dodaję jeszcze prełki ferrytowe. Bezpośrednio po stabach do cyfrówek zakupiłem 15uF oscon SC (jeszcze nie wlutowane), przy samym przetworniku inaczej - daję 10uF BG-N, jednak tam dodam układ flow emiter lub LT431+ tranzystor (coś podobnego jak zasilacz do zegara Kwaka). Tu jest chyba słaby punkt przetwornika, bo jeśli Kustagon chce wyciągać super parametry, to zasilacz raczej jest zbyt przeciętny by je dostać. Te większe kondensatory do op ampów (po stabilizatorze) 470uF Cerafine, przy samych op ampach Cerafine 47uF (trochę mocno upchane). To raczej tak bardziej z doświadczenia daję, bo takie układy mi pasowały, ale czy tu będzie tak to nie wiem. Na zasilaczu dodatkowym też HFZ i opornik + snubber. To chyba wszystko. Chciałbym shunt`a zastosować do przetwornika ale to musi być robota w smd i jest problem, który mógłbym zlikwidować jedynie na zewnętrznej dużej płytce.

[crossover64]

Trafko odebrałem z dostawą do domu ! Mamy przeprosiny i pozdrowienia.Nawet najlepszym zdarzają się wpadki,opóźnienie wynikło z uszkodzenia maszyny do zalewania.Pamiętajmy że nasze zamówienia to

tylko margines w produkcji firmy,ale i tak jesteśmy mile widziani.Niestety duży popyt na transformatory

spowodował wydłużenie czasu realizacji zamówień do miesiąca:( Ale osobiście będę u nich

zamawiał,naprawdę znakomite produkty.

[zoltar7]

crossover64, 30 Lip 2007, 19:29



Wyczekiwałem tej wiadomości jak kawka dżdżu :))))



ps. Jedna prośba możesz podać mi wymiary tego trafa tj. max. średnice i max. wysokość, chcę poszukać obudowy.

[crossover64]

zolltar7

max średnica to 98mm,wysokość 40mm.wysokość z podkładkami i dociskiem ok 45mm

Zalewa w kolorze pcb gratis:)

[Waldi_06]

Trafa doszły do mnie.

Szukam kartoniki i wysyłam je w najbliższych dniach.

[zoltar7]

Waldi_06, 31 Lip 2007, 20:50



>Trafa doszły do mnie.



Niech cię Bóg błogosławi dobry człowieku :)

[Waldi_06]

>zoltar7

:)))

Ładnie wyglądają. mają grube uzwojenia wtórne (jak na moc trafa - tak było zamówione) no i mam nadzieję, że będą cicho.



Mam pytanie do tych co uruchomili DAC - kto zmierzy pobór prądu przez DAC?

[zoltar7]

Waldi_06, 31 Lip 2007, 21:06



>:)))

>Ładnie wyglądają.



Są ładne, młode i mam nadzieję, że chętne do roboty... ;-)

[Waldi_06]

>zoltar7, 31 Lip 2007, 21:19



>Są ładne, młode i mam nadzieję, że chętne do roboty... ;-)



A samczyki prostowniczki już na nie czekają :))) Oj będzie pomiędzy nimi magnetyzm, lub iskra - jak zwał tak zwał, aby chciały dawać - prąd z napięciem oczywiście.

[Sds12]

Panowie został jeszcze tyko problem plytek drukowanych

są jakieś wieśći?

[Sds12]

oczywiście płytek zasilacza...

[Waldi_06]

Trafa spakowane, zapewne jutro wysyłka.

PS

Szef z toroidy.pl prosił wyraźnie abym was przeprosił za poślizg czasowy, więc jego prośbę przekazuję.

[Waldi_06]

Pewnie jutro wyślę ostatnie przesyłki.

Tylko Hammond nie zapłacił i nie odebrał zamówienia. Nie znam przyczyny.

Pozatym wszyscy dotrzymali słowa, okazali wyrozumiałość na terminy i takie tam.

Więc zasadniczo zamykam ten rozdział.

Dziękuję za miłe wypowiedzi na PW.

[zoltar7]

Waldi_06, 1 Sie 2007, 21:40



Waldi bez przesady, to tobie przede wszystkim należą się wyrazy uznania i podziękowania za całą akcje pt. "KUSTAGON". Mam jednak nadzieje, że "zamknięcie tego rozdziału" nie przeszkodzi Ci opublikować na forum pare fotek twojego Kustagona (jak powstanie) i opini/uwag o projekcie. Pozdr.

[Waldi_06]

>zoltar7

no jasne, że go uruchomię i to pomimo tego ,że w "międzyczasie" popełniłem fajne CD. Wiem, że Rick również.

A teraz czekam na płytki zasilacza i pomysł na obudowę (pewnie tymczasowo sklejka).

[Rambo]

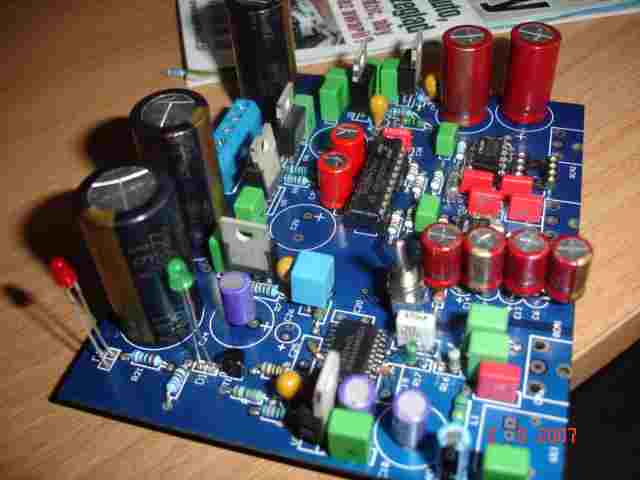

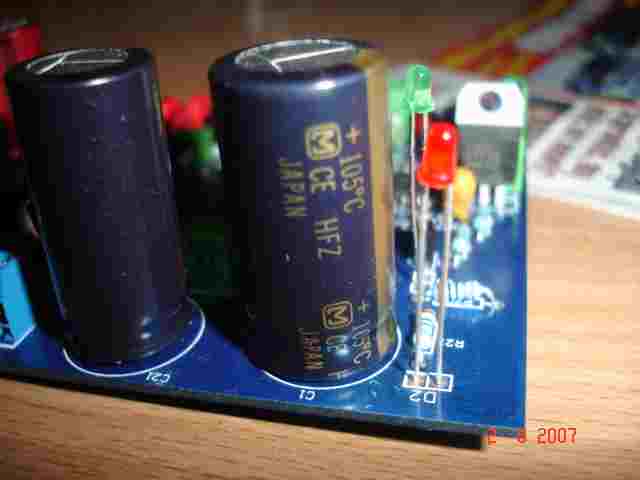

moja wersja wyjściowa dac`a

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zoltar7]

Rambo, 2 Sie 2007, 20:11



Brawo... teraz widzę to o czym wcześniej tylko czytałem... :)))

Rambo a co to są te zielone kosteczki (100nF) chyba WIMY, ale co to 2,5% ??? na ile volt?



ps. jescze nie uruchomiłem swojego daca a już wymieniłem w nim parę elementów :)) tak że za jakiś czas umieszcze nowe zdjęcie...

[Rambo]

tak, to są WIMY 100nF/100V a do op ampów dałem na 63V - oba typy MKP

[zoltar7]

Rambo, 2 Sie 2007, 21:00



>tak, to są WIMY 100nF/100V a do op ampów dałem na 63V



ale tak z ciekawości to 2,5% (nie bardzo się znam... DIYa się interesuję dopiero od dnia zalogowania się na tym forum).

ps. A tak w ogóle to zachęcam innych do publikacji zdjęć KUSTAGONÓW bo każde takie zdjęcie to ciekawa inspiracja, może ktoś zastosował jakieś fajny patent (którego istnienie potrafi uzasadnić w jakiś sposób). Ja np. pod wpływem uwag Rambo o „zamulaniu” dźwięku wymieniłem C12 i C5 z 3300uF na 1000uF (można mniejsze ale nie mniejsze... moim zdaniem niż 470uF). Chociaż nie wiem czym to tzw. "zamulanie" w praktyce się ma objawiać ;)

[zoltar7]

Rambo, 2 Sie 2007, 21:00



A i jeszcze takie pytanie, a czym Rambo byś uzasadnił użycie BG N ? Pytam z ciekawości.

[Rambo]

naprawdę też nie wiem co to za 2,5 % - nigdzie nie widzę takiego napisu :) Jest jakieś na nich techniczne oznaczenie "5" ale ono nic nie mówi, ważniejsze oznaczenie jest na drugiej - niewidocznej stronie - pojemność i napięcie

[zoltar7]

Rambo, 2 Sie 2007, 21:20



to 5 to wg mojej najlepszej wiedzy oznacza chyba tolerancję 5% ?!

[Leszek B]

Tak , te Wimy najczesciej są spotykane jako 2,5% oraz 5%.Gratuluje konstrukcji.Piszcie jak to juz gra .:)

[Leszek B]

One są chyba FKP.

Pozdrawiam

[zoltar7]

A jeżeli z tyłu WIMY nic nie jest napisane to oznacza to chyba tolerancję 20%

[Rambo]

zoltar - BG-N są doskonałe do odsprzęgania, pracują dobrze w szerokim zakresie częstotliwości bez żadnych dodatkowych kondensatorów. Sprawdzałem jak się spisują w odsprzęganiu w dac`u Petera, ponieważ na początku z braku BG-N testowałem inne.

[zoltar7]

Rambo, 2 Sie 2007, 23:30



>zoltar - BG-N są doskonałe do odsprzęgania,



mają tylko jedną wadę, ale zasadniczą... cenę ! :(
