Przedwzmacniacz gramofonowy PS Audio II

[NE5532]

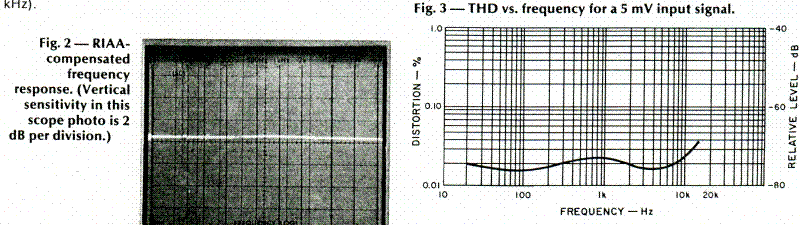

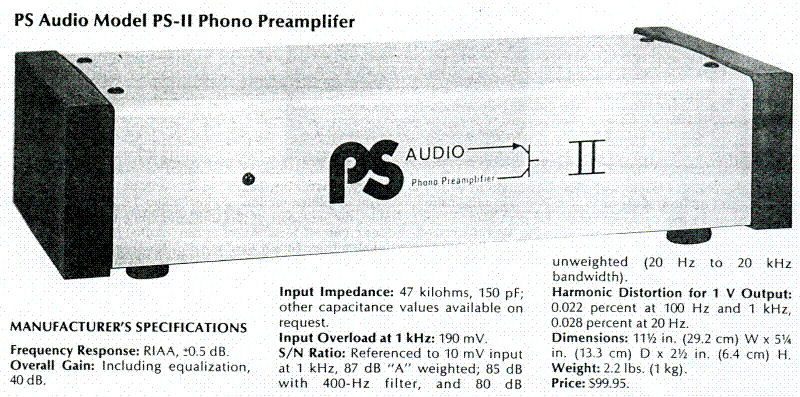

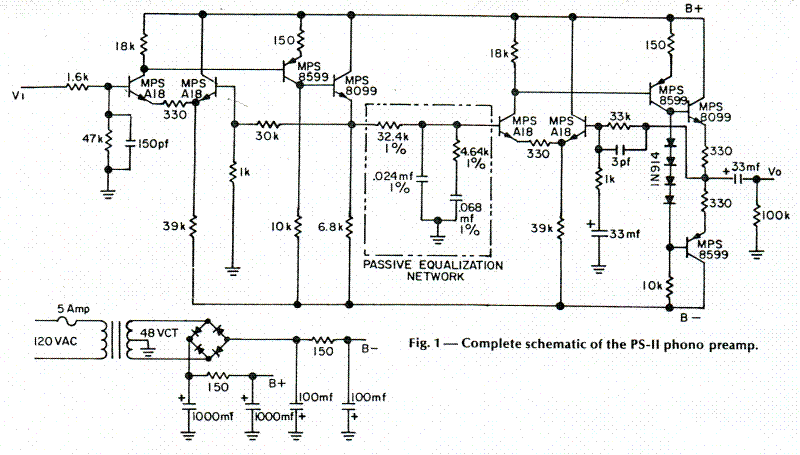

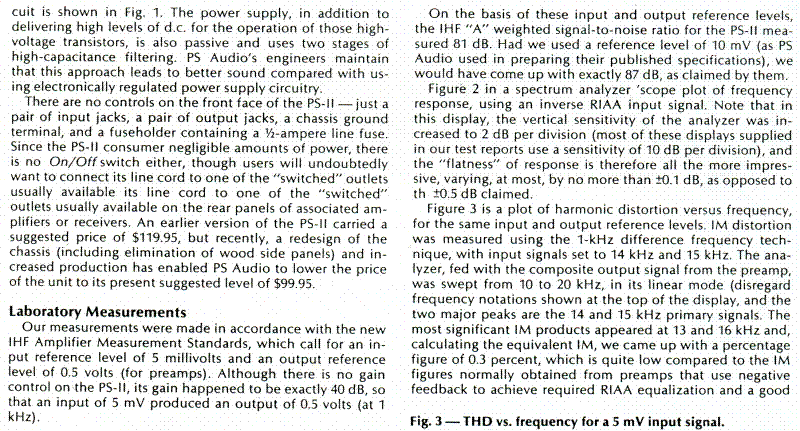

Oryginalny opis i schemat z amerykańskiego Audio 2/79 r

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[NE5532]

...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[NE5532]

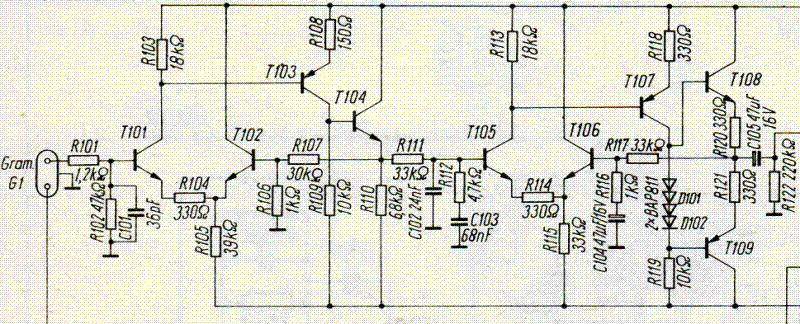

A to interpretacja tego układu Sat-AV 5/86

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[foxad2000]

witam



czy warto pakować się w ten układ, bo przymierzam się do wykonania go i może ktoś ma jakieś doświadczenia z nim zwiazane?

i czy można jakoś zastąpić te diody BAP811?

i jeszcze jednio, jaki kondensator polecalibyście na wyjście bo zdobycie kondensatora stalego dobrej jakosci o pojemności 47uF jest dosyc cięzkim zadaniem. Jaki kond by się mógł tak dobrze sprawowac?



podrawiam



Marek

[Molibden]

Diody podwójne można zastapić innymi zwykłymi krzemowymi w takiej samej ilości.

Obecnie lepiej zrobić ten układ zastępując poszczególne stopnie wzmocnienia (podwójnymi) wzmacniaczami operacyjnymi np. OP270 - lub pojedynczymi - NE5534, albo np. na wejsciu dać AD797 (ale wtedy rez w NFB to ok.33ohm i 1k ), dalej coś innego (pojedynczy lub podwójny - wspólny dla obu kanałów w drugim stopniu wzm.), z pętlą NFB ustalającą wzmocnienie każdego z nich na ok. 30. Między nie dać układ pasywnej korekcji zaznaczony na schemacie, na wejśćiu dopasowanie do wkładki (szeregowy R oraz R i C równolegle do masy) zaś na wyjściu kondensator - elektrolit zbocznikowny foliowym lub jakiegoś MKT/P o mnijeszej pojemności (4,7-10uF) zbocznikowanego czymś koło 47nF.

Oryginalny układ wymaga pewnie sparowanych tranzystorów w parach różnicowych i komplementarnych. W zasilaczu rpzydały by się większe pojemności - te 100uF na -B to chyba błąd.

Współczesne układy na wzm. op. raczej mają lepsze parametry i można szybciej i prościej je wykonać. Ale Tobie pewnie chodzi o ten pasywny stopień korekcji? To ciekawe rozwiązanie warte spróbowania.

[Molibden]

Szeregowa rezystancja wejściowa 1.2/1.6k to trochę za dużo - powinno być raczej 10-100ohm. Aha, i przyda się ograniczenie pasma wzm. op. pojemnościami 10-220pF równolegle między wyjście a wejscie (-) w NFB wzmacniaczy op.
