DIY Shunyata Hydra

[Elberoth]

Znalazłem fajna strone pod tym samym tytułem



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Jest ktoś chętny, aby sprowadzić te kondensatory Vishaya ? Za 10$ + listwa sieciowa można zbudować ekwiwalent Shunyata Hydra 4, która kosztuje u nas zastraszające 4000zł (Hydra Model 2 to koszt 5$ + listwa, a model 6 - 15$ + listwa).



Potrzebne kondzie to Vishay/Roederstein part number F17104101000



Sam bym wziął kilka dla siebie i wstawił do wnętrza klocków, prosto na gniazda IEC (w ten sposób filtrować możemy również zakłucenia naidukowane w samym kablu sieciowym).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotrek608]

Elb ty to jestes fajny człowiek ale teraz to dałes do pieca...mi to sie wydaje ze te same kondki to kupisz we wrocku w sklepie elektronicznym na ul.powstańców slaskich za jakieś 80groszy sztuka...przecież to zwykłe polipropyleny przeciwzakłoceniowe sa nawet nasz miflex robi podobne a nie wiem czy nie lepsze...a z tego co słyszałem to w miflexie duuuzo exportuja do usa z innymi logo..kto wie czy to nie te..

[Piotrek608]

Ba gorzej bo w ELFIE w waie kupisz jeszcze lepszej klasy kondensatory przeciwzakłoceniowe..a nawet ekscentryczny warystorek eposa...wytnie nawet pioruny:-)

[Piotrek608]

Albo taki kondensatorek SNUBBER do modułów IGBT ..Elb wierz mi mozna go forsowac dowolnymi rodzajami zakłóceń...wytrzyma wszystko..razem z warystorkiem EPOSA...stanowia great team..

[Elberoth]

Oczywiście, części mozna zmieniać, tylko wtedy nie będzie to już klon, tylko zupełnie inne urzadzenie, o trudnej do przewidzenia sygnaturze brzmieniowej.



Hydry były bardzo entuzjastycznie ocenione na całym swiecie, więc wydaje mi się, że nie ma co wymyslać koła od nowa, tylko trzeba kupic dokładnie te same elementy.

[shark700]

Przypomina mi się afera z listwą XXX.

Dlaczego tak dobrze grała?

Bo nic w niej nie było.

[Elberoth]

Nie no tu jednak sa kondensatory filtrujące (których w PALu zabrakło), więc nie jest to żadne VooDoo i efekt w niektórych systemach moze byc faktycznie znaczący.



Osobną kwestią jest natomiast stosunek ceny produktu gotowego do ceny elementów składowych ...

[Marek]

Zdaje się że w oryginalnej listwie zastosowano kondensatory marki Okaya (czy aby napewno to jakiś szczegolnie dobry kondensator, czy zwykła częśc od taniego producenta?).

Autor "klona" zastosował podobny ROE, ale cross-reference nie oznacza chyba produktu identycznego, tylko o zblizonych parametrach...

"Since this part was present in one of my Hydra 4s but not in the other one, I did not worry about an exact match. There were also Okaya noise suppression capacitors on each AC outlet (the black rectangular blocks in the images), which cross referenced to Vishay/Roederstein part number F17104101000."

[Piotrek608]

Ludzie co wy za cuda wymyślacie to maja byc poprostu znakomitej klasy kondy przeciw zakłóceniowe klasy Y1 ..tego typu elementy robi wielu producentów i nie wierze że są miedzy nimi szczególne róznice brzmieniowe..wązna jest natomiast pojemnosc orginalnych kondów i ich materiał..z czego sa wykonanne..polipropyylen,ceramika,teflon,mika..no i sposób metalizacjii..napylanie,folia,..jaki rodzaj folii..miedziana..aluminiowa srebrna a moze nawet złota..

trzeba by było wiedziec co za kondy orginalnie siedza w hydrze..ale znajac zółtków to raczej jakis spiek ceramiczny wysokiej klasy..

[lancaster]

Elberoth, to przecież taka listewka jaka chce sobie złożyc...tylko bez tych kondów...

Mam nawet zdaje sie takie szare ERO 0,1uF, tylko na 440V. Raczej nie będe ich pakował, dam tylko warystor, bo te kondy na gniazdach pewnie strasznie mulą:)

Najwieksze koszty to pewnie solidne gniazda, ewentualnie szynotory z miedzi.

Co może taka listwa "poprawiac" ? Ona może tylko możliwie mało psuć...



Pozdrawiam

[Marek]

ROE F1710 to kondensator MKT, wiec chyba można lepiej... Widziałem kiedyś w sieci filty z polipropylenowymi auricapami.

[Piotrek608]

W sumie z moich doświadczen wynika ze kondy w zasialniu powyzej 100nF zaczynaja niemiłosiernie mulić optymalna wartość to po 10nF na każde gniazdko...warystor o srednicy przynajmiej 14mm na 250V ..jezeli dławiki to owszem ale tylko po dwa góra trzy zwoje grubym drutem emaliowanym na ferrytowym pręcie.

[Matthew]

lancaster, listwa może poprawić... przekonałem się kupując listwę Sonus Oliva, to słychać i to bez problemu jak podepniesz źródełka.. wzmakowi to odbiera dynamiki..



chodzi za mną kondycjoner z trafami separacyjnymi ale to.. koszta

[chick]

Obejrzałem zdjecia Shunyata Hydra 4, Zgroza! przecież tam nic nie ma. Neel to rakieta kosmiczna przy tym szwindlu.

[lancaster]

Mat, listwa nic nie poprawi - moze jedynie nie skaszanic słaboscia styku jak to maja tanie gniazdka i wtyki...

Pewnie wewnątrz masz za cienkie kable dla koncówki...wot i problem.

Może puscic w listwie dwa obwody ? Jeden dla koncówki grubaśnym szynotorem, a dla CD np linką w teflonie....albo nawet srebrzanką 1,5mm2 w koszulce teflonowej...

I pamietajcie, ze przewód ochronny nie gra :) (no może troche w momencie ewentualnego porażenia:))))



Tak jak Piotrek pisze dławiki są brrr i mulą. Szkoda kasy. Chyba że ktos lubi mientko to dać solidna filtracje na dławikach i kondach po 10uF:).



Warystor z kolei jak mnie jar1 uświadomil(a potem doczytałem zasade jego działania-warystora znaczy sie)nie ma prawa mulić...a zabezpiecza wiec warto dać.

Zabezpiecza od przepięc - a to jedna z funkcji listwy(przynajmniej jak dla mnie)



Co do wartosci tego konda w filtrze na gniazdku...to pobawie sie eksperymentalnie.

Po co mam robić klona Shunyaty, jak można lepiej(pod swój system)spasowac ?



Pozdrawiam

[Elberoth]

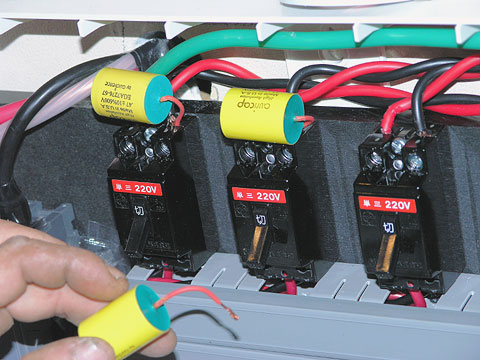

Niektórzy bardzo polecją kondensatory Auricap.



Za VH Audio:



Are you looking to clean-up your power without losing the dynamics that many commercial filters take away? The downside is these are NOT officially rated for AC line use, so this tweak is at your own risk. Many have installed TWO .47 uF Auricaps in parallel, with the red leads to the hot screw and the black leads to the neutral screw. If your country uses 220-240V, many have used the 1500V Auricaps. I have found no sonic downside to this tweak, and the sonic upside in most situations is worthwhile. To my ears, the Auricaps sound better vs. caps officially rated for AC line use (X-rated caps).



Niestety cena jest znacząca: 23$/szt.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Elberoth]

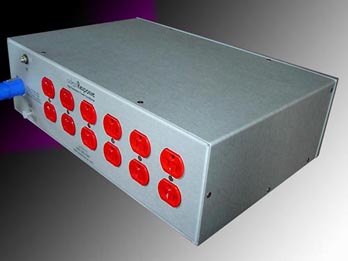

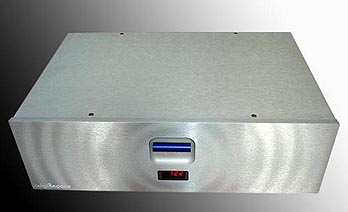

Choć z drugiej strony, biorąc pod uwagę, że wyposazony w takie kondensatory kondycjoner adeptResponse firmy Audience kosztuje ... 3800$, to może też nie jest wcale tak drogo :-)



Jestem pewien, że wlutowując na gniazdo IEC auricapa za 23$ efekt będzie identyczny. Albo nawet lepszy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Elberoth]

Tu jest więcej zdjęć:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Pi_etro]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Foksik]

Jakie parametry ma ten F17104101000? Szukałem na stronie Vishay-a ale się pogubiłem.

[zorro]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zorro]

Co pisze RIFA o różnicach między kondensatorami X i Y :



Prod. Evox Rifa, typ PME 271

PME 271 jest metalizowanym kondensatorem papierowym do układów X oraz Y. Odporny na wszystkie powszechnie stosowane płyny myjące. Kondensatory X włącza się pomiędzy bieguny, natomiast kondensatory Y pomiędzy bieguny, a obudowę (uziemienie), patrz schemat.

[lancaster]

zorro, to raczej widzialbym użycie X. W tej klasie ochrony nie ma przewodu PE.

Akurat pech chce, że mam w domu Evox Rifa 271Y 10n....a może sprobuję.

Zapłącilem chyba całe 6zł/10szt u javoreczka:)



Pozdrawiam

[Foksik]

Znalazłem.

"F1710 Y2 Suppression Capacitors 0.1uF 250V 20%" w mouser.com po $2.31 za sztukę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zorro]

>lancaster

Właśnie po to podałem te informacje . Na tych zdjęciach niespecjalnie widać czy kondensator

jest pomiędzy fazą i zerem lub między zerem a uziemieniem . Typ Y sugeruje że to drugie ale ....

nic nie wiadomo.

Ja kupiłem u Javoreczka VISHAY-ROEDERSTEIN 100nF440VAC TYP MKT X2 za 4,88zł 10 szt

[zorro]

"I first installed the Vishay noise suppression capacitors across the AC outlets'



To chyba wyjaśnia sprawę , zastosował typ Y ale tak jak instaluje się X.

[zorro]

X z allegro :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zorro]

sorry , te są aktualne :



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lancaster]

też je mam:)

Ale ja kiedys "niepotrzebnych" rzeczy nakupowałem :)

Te szare ROE bardzo fajnie mi sie sprawdzily w pre lampowym i w analogowce CD.

Troche cegły ale niezle.



Pozdrawiam

[zorro]

"w pre lampowym"



do bocznikowania zasilania ?
