ProAc Studio100 - klon??

[Matthew]

gdzie sa 4 śrubki przy kopułeczce? ;)

[dbx]

tu widać wyraźniej:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

wydaje się, że są przykryte chyba gąbką, czy czymś takim

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Simonello]

Matthew,

Jak się dobrze przyjrzysz, widać te 4 śrubki, z tym że są jakby polakierowane na kolor frontu kopułki. Albo ktoś bawił się PhotoShopem.

[dbx]

te w lewej kolumnie są krzywo przykręcone

[EMiL]

Chyba oryginalne nie sa, nie maja takiego charakterystycznego dla sonotexu polysku.

[cold fire]

Mnie sie wydaje, ze ktos je pokryl materialem wytlumiajacym. W sumie byloby to rozwiazanie nie takie glupie.

[Foksik]

Nie wiadomo czy oryginalny, bo jest oklejony jakąś pianką.

Ktoś próbował tuningu, nie wiadomo czy z dobrym skutkiem.



Czy ktoś zna pewne wymiary rury basrefleksu?

Ja zrobiłem 5,5x12cm ale nie jestem pewien czy tak jest w oryginale.

[Foksik]

Zapytałem sprzedającego o co chodzi z tym tweeterem i otrzymałem taką odpowiedź:



"Ze względu na Pana zapytanie oraz powstałewątpliwości postanowiliśmy zamknąć aukcje do czasu wyjaśnienia różnic pomiędzytymi ProAc’ami a sprzedawanymi aktualnie. Sprawdzaliśmy wcześniej istwierdziliśmy, że jest to starszy model ProAc. Podczas odsłuchów dotychczas niestwierdziliśmy odstępstw od aktualnie sprzedawanych. Niemniej jednak postaramy sięskontaktować z producentem lub z Audioklanem w celu weryfikacji oryginalności sprzętu.W momencie gdy będziemy mieli pewne informacje wznowimy aukcje i odpowiemy nawszystkie pytania."



:-)))

[zed]

Foksik

widzę że temat i entuzjazm umarł . zainteresowany jestem tymi klonami , tzn skąd macie wymiary kto robił skrzynke jakie były koszty pudełka i zwrotnicy , itd .....

Czekam na wpisy

Pzdr. ......

:-)))))

[Foksik]

Ja zrobiłem. Wyszło jakieś 65% ceny używanych oryginałów, ale uważam, że moje ładniejsze niż oryginalne.

[zed]

> Foksik

a jakie zastosowałeś wymiary skrzynki , grubości BR itd. , a wrzucisz jakieś foty ???????????????????

[Rambo]

Foksik - może wreszcie zechcesz łaskawie odpowiedzieć co z płytkami do zasilacza (pozostałych przepraszam za zaśmiecanie ale gościa nie da rady nigdzie złapać)

[Foksik]

Zrobiłem według danych z tego wątku:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Fotki zamieszczę jak oddam negatyw do skanowania.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zed]

Tylko konkretnych wymiarów tam nie ma .

Dlatego pytam jakiej grubości zrobiłeś scianki boczne i front i jakie wymiary BR ;))))

[Foksik]

Wszystko tam jest.

Wymiary skrzynek ze strony ProAc.

W oryginale ścianki mają 16mm grubości + 5mm okładziny bitumicznej ja dałem 19+3.

[zed]

za ile kupiłeś i gdzie głośniki oraz komponenty do zwrotnicy ????

[EMiL]

Rura 5,5x12cm nie jest za krotka? W 14litrach daloby to strojenie na 56Hz, wiec bardzo wysoko.

[Foksik]

No właśnie też się zastanawiam nad tym BassReflexem. Wydaje mi się nazbyt aktywny w brzmieniu. Chwilowo mam wzmacniacz, który nie radzi sobie z wysterowaniem tych głośników (gainclone), więc moje wrażenia mogą być mylące.

Rurę bas refleksu wykonałem z forniru bukowego, oklejając kilka warstw na Siemensie MKV który ma 5,5cm średnicy;-).

Szukam śrubek M3 z czarnymi łbami. Może ktoś ma?

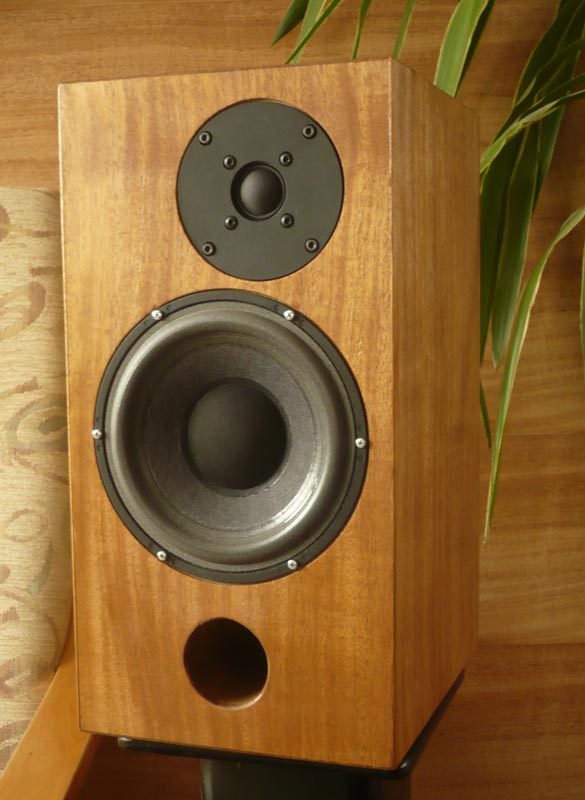

Skrzynki oklejone fornirem Acajou (Khaya ivorensis), takim samym jak ściana za nimi.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mae]

witam

Wyglądają dość efektownie. Ciekawe jak zagrałyby z symkiem :)

Czy można prosić o dokładne wymiary skrzynek?

pozdrawiam i dziękuję

[pete]

W specyfikacji podano:

Dimensions:

16” (406mm) high

8” (203mm) wide

10” (254mm) deep

Czy to sa rozmiary zewnętrzne tych skrzynek? rozumiem że jeśli tak to trzeba by odjąc grubość ścianek aby mieć pewność wymiarów wewnętrznych. Jakie sa grubości poszczególnych ścianek: przód, tył, boki, góra, dół, wszystko ma 16mm?

[mae]

Umiejscowienie głośników też by się przydało

[Koobal]

mae - a cofnij się o jedną stronę do tyłu :) tam jest rozrysowane co nieco.

[cypher]

Panowie na gwałt jest potrzebny pomiar z natury umieszczenia tweeterów w orginlnych Studio 100 (wersja z niesymetrycznym rozmieszceniem głośników..)

Foksik pomierzył wymiary ale ze zdjęć i obawaim się że zwymiarowanie może być niezbyt dokładne..

Wymiary podane przez Foksika to 75 mm od góry i 80 mm od boku.

Z moich czysto akademickich obliczeń wynika że wymiar boczny to 77,5 cm, a góra to 48,05 co jest wynikiem nierealnym..

Gdyby był ktos łaskaw i swoje orginały pomierzył był bym bardzo wdzięczny ..;-))



POzdrawiam,

Artur

[pete]

W szkole uczono mnie że aby wykonać coś dobrze najpierw potrzebny jest dobry rysunek techniczny a tutaj takowego brak. Wprawdzie na poprzednich stronach coś podobnego istnieje ale nie ma wszystkich wymiarów. Tutaj prośba do kolegów aby pokusili się o coś takiego. Potrzebne wymiary to: szer, wys, głęb. skrzynek wewnętrzne !!! Wymiary i umiejscowienie wszystkich 'dziur', zaznaczone sposoby miejsca mocowań i rodzaje śrub (głośników, zwrotnicy, terminala), grubości ścianek, budowa skrzynki (tzn jak sklejone boki, góra, dół, czyli czy np przednia ścianka jest wpuszczana czy na zewnątrz).może jakieś inne dane które teraz nie przychodzą mi do głowy a doświadczeni diyowcy na pewno je znają. Bez takich podstawowych i kompleksowych informacji trudno zrobić dobre klony i nie chce mi się wierzyć że koledzy którzy konstruują kolumny lub zrobili tego klona ich nie posiadają. Proszę podzielcie się z innymi - taka jest chyba dea diy.

[cypher]

>>pete

Nie przesadzajmy ;-)) z taką szczegółowością ..

Jak tylko dotrę do domu zrobię symulację w BasBox Pro skrzynki i podam wymiary zewnętrzne wewnetrzne pojemność, umiejscownienie głośnika basowego i bas reflexu jest podane w tym wątku i tu nie ma konieczności walczenia z każdym milimetrem..

Natomiast faktycznie położenie tweetera jet bardzo ważne i tu nie ma informacji..;-(((



Pozdrawiam,

Artur

[pete]

No nie wiem czy przesadzam, może trochę (ale sądzę że właśnie w szczegółach tkwi diabeł :)).Zauważ wymiary skrzynki podane przez jednego z kolegów:na rys to 204mm szer a środki dziur do głośnika 102.5mm czyli co przesunięte te głośniki?

[McGyver]

Należy się udać do sklepu z linijką (perfekcjoniści z suwmiarką) i sobie zmierzyć. Średnica tweetera KT26 wynosi 103,8mm, zatem wystarczy zmierzyć odległość brzegów kosza od krawędzi górnej oraz bocznej.

[pete]

To byłoby możliwe gdyby jedyny sklep który jest w moim mieście posiadał owe kolumny, niestety tak nie jest, dlatego muszę zdać się na uprzejmość forumowiczów. Może Pan poda te wymiary (o ile je Pan posiada)? No i bardzo zależy mi na tych wymiarach wewn. bo od tego zależy b.dużo (skrzynkę można zrobić na wiele sposobów ale litraż powinien być zachowany taki jak w oryg.)

[McGyver]

Dla forumowiczów nie jestem żaden pan.

W wątku były podane grubości ścianek oraz wymiary zewnętrzne. To wystarczy do określenia wymiarów wewnętrznych.

Jak będę w sklepie top-hifi, to postaram się nie zapomnieć żeby to zmierzyć.

[pete]

Tak, gdybym miał pewność że wszystkie ścianki mają te 16mm, również tylna i przednia.
