Przedwzmacniacz w ONKYO A7022

[switchu]

Witam,



Niedawno stałem się posiadaczem tego cuda. Niestety ma on przedwzmacniacz o wysokim wzmocnieniu co mi troche przeszkadza. Tymczasowo wstawilem prosty tlumik na rezystorach lecz chce to w koncu porzadnie.



Wzmak ma mozliwosc obejscie przedwzmacniacz i podpiecia sie bezposrednio pod koncowke mocy jednak

nie chce z niego rezygnowac bo z nim gra znacznie lepiej!



Czulosc wejscia pre to 100mV, koncowki mocy to 1V.



Ogolnie nie znam sie na tranzystorach wiec moze ktos mi pomoze;)

Wiem ze tzrba zmienic wartosc rezystorow tylko ktorych?

Najlepiej jakby ustawic wzmocnienie na x1.



Pozdrawiam,

Bartek

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Molibden]

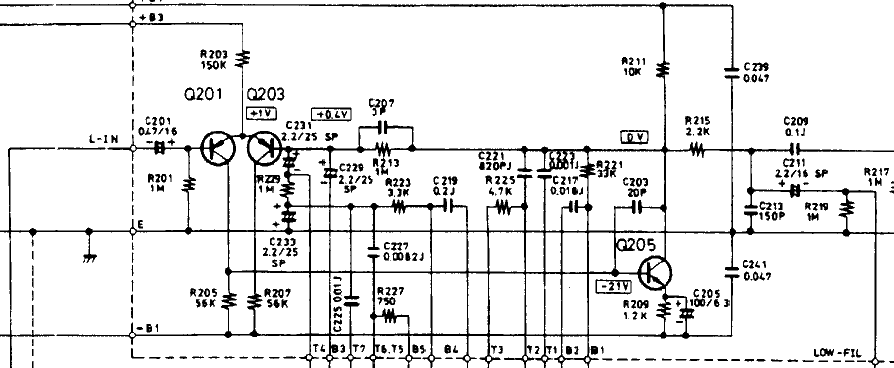

R123 wymień na 2.2-3.6k, jak nie masz pod ręką takiego to zamień miejscami z R215, w drugim kanale tak samo.

[switchu]

Dzięki! tak myslalem ze chodzi o rezystor sprzerzenia zwrotnego ;)

[switchu]

Zamienilem rezystory miejscami ale jest cicho jak makiem zasial :)



nie wiem czy wstawianie 1M zamiast 2k2 jets dobre.

Poza tym wzmocnienie ustala stosunek R213/R229.

Dziwne bo wg tego schmatu 1M/1M = 1 :/

[switchu]

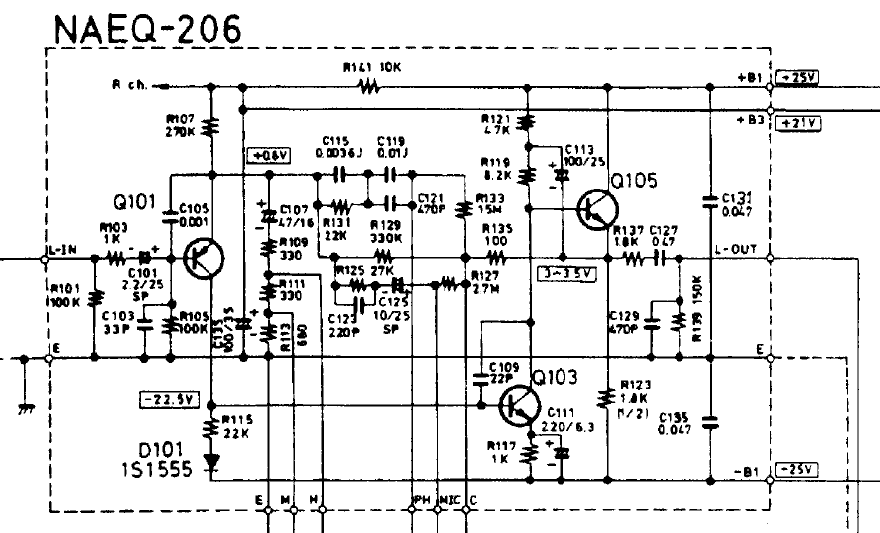

schemat

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



byc moze przedwzmacniacz zrealizowany jest na innej plytce razem z korekcja RIAA

ale jak zmienic wzmocnienie tego ukladu nie mam pojecia :/

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Molibden]

Pomylka - chodzilo o R213 (1k) a nie R123, po prostu mi się cyfry przestawiły przy wpisywaniu.

[switchu]

Domyślilem sie ale R213 ma chyba 1M a nie 1k

[Molibden]

Sorry za zamieszanie - nie widać dokladnie, że on ma aż 1M, to daj np. 330-470k, a na wyjściu oczywiście musi być dużo mniej czyli ten 2.2k wraca na swoje miejsce.

[switchu]

ok ale skoro R213 i R229 maja po 1M tozna cze wzmocnienie tego ukąłdu równa sie jeden.

w takim razie cos tu nie gra;) pewnie tzreba zmniejszyc je w tym drugim ukladzie.

[switchu]

wie ktos moze jak zminiejszyc wzmocnienie tego układu wyżej??

Dla mnie to juz czarna magia;)

[RAF]

Tutaj sprawa wygląda nieco gorzej bo zmiana którego kolwiek rezystora odpowiedzialnego za wzmocnienie układu rozjeżdża parametry reszty.

[RAF]

Można zmniejszyć R115 do 15k bądź nawet mniejszej wartości, ale trzeba przy tym pilnować napięć na poszczególnych tranzystorach

[switchu]

Dzieki za odpowiedz. Moze orientujesz sie jakie jest aktualne wzmocnienie tego układu ora jakie bedzie po tej zmianie?

[RAF]

Nie ponieważ nie wiem jakie tu są tranzystory.

[switchu]

Q101 - 2SA726

Q103 - 2SC1000

Q105 - 2SC1124 (3)



Jakies archaiki :)

[switchu]

Part Number = 2SC1000

Manufacturer Name = Various

Average Price = 1.0332

Description = Si NPN Lo-Pwr BJT

V(BR)CEO (V) = 50

V(BR)CBO (V) = 55

I© Abs.(A) Collector Current = 100m

Absolute Max. Power Diss. (W) = 200m

I(CBO) Max. (A) = 100n

h(FE) Min. Static Current Gain = 300

@I© (A) (Test Condition) = 2.0m

@V(CE) (V) (Test Condition) = 6.0

f(T) Min. (Hz) Transition Freq = 80M

C(obo) (Max) (F) = 10p

Package = TO-98var

Military = N





Part Number = 2SC1124

Manufacturer Name = Various

Description = Si NPN Power HF BJT

V(BR)CEO (V) = 140

V(BR)CBO (V) = 140

I© Abs.(A) Collector Current = 1.0

Absolute Max. Power Diss. (W) = 7.9

I(CBO) Max. (A) = 1.0u

h(FE) Min. Static Current Gain = 51

h(FE) Max. Current gain. = 442

@I© (A) (Test Condition) = 100m

@V(CE) (V) (Test Condition) = 2.0

f(T) Min. (Hz) Transition Freq = 120M

Package = TO-202var

Military = N





Part Number = 2SA726

Manufacturer Name = Various

Average Price = 1.32594

Description = Si PNP Lo-Pwr BJT

V(BR)CEO (V) = 50

V(BR)CBO (V) = 50

I© Abs.(A) Collector Current = 100m

Absolute Max. Power Diss. (W) = 150m

I(CBO) Max. (A) = 100n

h(FE) Min. Static Current Gain = 600

@I© (A) (Test Condition) = 1.0m

@V(CE) (V) (Test Condition) = 6.0

f(T) Min. (Hz) Transition Freq = 100M

Status = Discontinued

Package = TO-92

Military = N

[RAF]

Dokładne wzmocnienie moge policzyć Ci póżniej. Narazie najbezpieczniej będzie jednak po wstępnym ustaleniu punktów pracy zwiększyć R117 do 1,5k bądź nawet nieco więcej. Wcześniej polecałem zmniejszenie R115, ale ze względu na spore wzmocnienie prądowe tego tranzystora nie chcę go przeciążać i dla bezpieczeństwa zalecam zmiane R117. Wtedy zmniejszy się wzmocnienie całego układu.

[RAF]

"spore wzmocnienie prądowe tego tranzystora " - nie napisałem że chodzi mi o Q101

[switchu]

Ok. Sprobuje. Bede wdzieczny jakbyś mogł opisać jak sie liczy to wzmocnienie:) Wtedy nei bede zawracał głowy:)

[RAF]

No to ładny wykład mnie czeka, ale nie dziś bo jutro z rana do wawy jade i musze się przygotować i wyspać. POZDRAWIAM:)

[switchu]

Spoko. Bede czekal. Na elektronice sie znam wiec poprostu opisz co i gdzie:)

[RAF]

Piszesz, że znasz się na elektronice. Nie zauważyłem że napisałeś o tym również wcześniej. Skoro tak to powinieneś wiedzieć, że zmiana rezystancji wpłynie na zmiane punktów pracy poszczegónych tranzystorów. Jednych mniej innych więcej. Zmiana punktów pracy pociągnie za sobą ostatecznie zmiane brzmienia całego wzmacniacza. Pisząc powyższe rady zakładałem że się z tym godzisz, ale po ostatnich wpisach widze, że Twoja wiedza jest niekompletna. W praktyce aby zmienić we właściwy sposób wzmocnienie tego przedwzmacniacza należałoby od nowa zaprojektować cały układ.

[switchu]

Znam sie najwiecej na cyfrówce i mikrokontrolerach:) na tranzystorach nie za wiele. w sumie zaczynalem studia na elektronice ale skonczylem informatyke;) wiec moja wiedza napewno nie jest kompletna a juz napewno w odniesienu do wzmacniaczy tranzystorowych.



Zdaje sobie sprawe ze pewnie trzeba by tu sporo pozmieniac. Sprobuje zmienic ten rezystor o ktorym pisales.

Zobacze jakie beda efekty.



Ewentualnie omine ten pierwszy przedwzmacniacz i podlacze sygnal do ukladu regulacji barwy, bo z tego co widze on ma wzmocnienie x1.



Pozdrawiam
