ISIS marko3T

[marko3T]

Irek



Wzmocnienia pod półką będa, to tylko taki zarys jak mniej wiecej będzie to wyglądało.





utopia.



Nie spiesze sie, lub inaczej nie mam czasu na swoje projekty.

[Marcin-utopia]

masz może nie złożone fotki tego "matrixa"



cos takiego chciałem zrobić ale frez na końcu zaokrągla mi i srednio wychodzi łączenie

[marko3T]

Nie mam, ale jak będe cos robił z klonem isis to wrzuce. Po frezowaniu pilniczek i ciach, ciach, ciach.

Samo sie nie zrobi, miałem akurat przestuj, za zimno było na klejenie i fornirowanie więc miałem czas na swoje szalenstwa..

[marko3T]

Mała korekta względem początkowych założeń.

Sekcja średnio-wysokotonowa będzie jednak inna, planowałem większą kopułkę i typowo średniotonowego Accutona , ale cena jest obecnie porażająca więc zdecydowałem sie na tańszą alternatywę. Zresztą ten midwoofer na pewno sobie poradzi w zakładanym podziale 2000-3000Hz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marcin-utopia]

jaki wysoki i tweter

[Marcin-utopia]

widze takie jak u mnie :)

[Marcin-utopia]

tylko etonów brakuje mam cennik etonów koles importuje sam znalazłem kontak na audioszole napisz do mnie to podeśle cennik albo tu wkleje





4-200/A8/25 HEX 300 366

4-202/C8/25 HEX 300 366



5-200/A8/25 HEX 379 463

5-202/C8/25 HEX 379 463

5-300/A8/25 HEX 422 515

5-302/C8/25 HEX 422 515



7-200/A8/32 HEX 453 553

7-202/C8/32 HEX 453 553

7-300/A8/32 HEX 514 627

7-302/C8/32 HEX 514 627



8-200/A8/37 HEX 526 642

8-202/C8/37 HEX 526 642



26 HD 1 / A8 330 403



5-880/25 HEX 257 314

7-360/37 HEX 312 381

7-372/32 HEX 373 455

7-375/32 HEX 368 449

8-472/32 HEX 433 529

8-800/37 HEX 368 449

11-581/50 HEX 731 892

12-680/62 HEX -na zamówienie -na zamówienie

19 SD 1 136 166

25 SD 1 141 172

ER 4 (Ribbon) 680 830

Wszystkie ceny w PLN

[marko3T]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

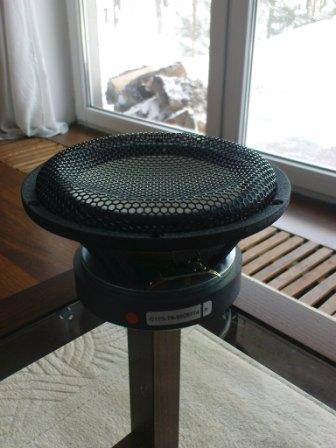

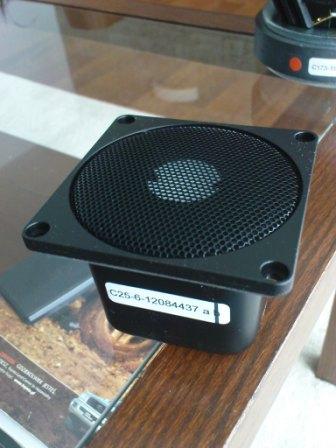

Dokładnie te, przy czym ten midwoofer w linku to starsza wersje , nowa ma wklęsłą osłona. Taką jak na foto wyżej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marko3T]

Etonów na razie nie bedzie:-(

Crash, bum Subaru i środki trzeba przesunąć gdzie indziej. Zresztą przy tym kursie dolara...poczekam.

[henrykpiątek]

Dystrybutor Etonów z as.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

Potwierdzam :-) Miał byc dystrybutorem Etona . Był entuzjastycznie nastawiony ale na stronie nic jeszcze nie widać .

[marko3T]

Sprawdze, jeżeli faktycznie będzie handlował Etonem i cena będzie porównywalna z tą z madisound, to lepiej będzie kupić na miejscu. Statki czasem toną. Jednak jak pisałem temat wooferów musi zaczekać.

[marko3T]

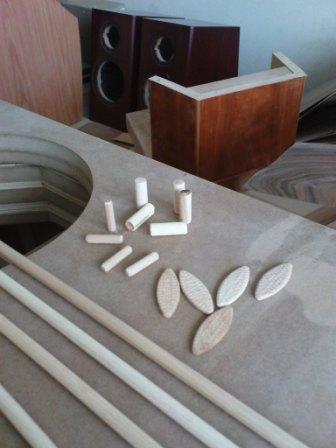

Elementy łączące ścianki. Lamelki, kołki fi8 i fi12.



....oraz metrowej długości kołki fi10, które będą przycinane, tak , że będą łączyć elementy frontu, po trzy płyty.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marko3T]

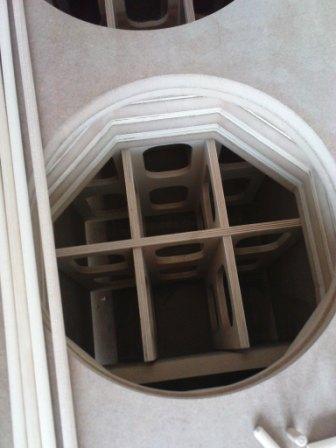

Ścianka frontowa i tylna będą frezowane od środka, w te frezowania będzie wpuszczona kratownica. Wzmocni to całą bryłe.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Amnes]

Czyli będzie robiona nowa kratownica? Ta na fotkach jest chyba mniejsza od wnętrza paczek?

[marko3T]

Nie, nie będzie nowej kratownicy. Wszystko jest zgodnie z planem, pod linią wooferów jest półka która wydziela komore na rury BR. Kratownice będą(jeszcze nic nie jest sklejone) dwie, górna rozbudowana i poniżej półki dolna w formie szczątkowej.

[Amnes]

To ja od siebie napiszę dość prostacko, ale taki już jestem, że ten projekt jest zajebisty. Po prostu. Trochę się już zatarło znaczenie tego słowa, ale tak właśnie uważam, i czekam na kolejne update'y.



Dużo zdrowia!

[marko3T]

Dziękuje.





Naszła mnie jeszcze pewna myśl, czy w tych frontach nie wykonać komór, które można by zasypać piaskiem, ołowiem, "asfaltem"...



Nie wiem czy ma to jakiś sens, czy to nie działanie przekombinowane, nie racjonalne. Koncepcja wydaje mi sie ciekawa , ale i z lekka bezsensu, bo co by mi to miało dać? Dodatkowe tłumienie wibracji frontu, bądź co bądź już pancernego i głuchego...



Tak sobie rozmyślam.

[electro]

nie tylko obudowa stanowi o dzwieku kolumn wiec kazda proba moze przyniesc jakas zmiane, tyle ze czy po wyasfaltowaniu uda sie pozniej taka kolumne odasfaltowac?, bo chyba nie mozna przyjac jednoznacznie , ze wypelnienie kolumny bedzie dobre, trzeba to sprawdzic...

[shark700]

marko3T

Kolejnym krokiem są chyba tylko obudowy z kompozytu.

Lepiej wydaj pieniądze na zwrotnicę, wzmak etc.

[Amnes]

Imho od tłumienia wibracji jakimś badziewiem ważniejsze jest wykonanie obudowy z wielu różnych materiałów na kanapkę, tak jak to zrobiłeś aby uniemożliwić ich powstawanie. Tłumienie to już taka bajeczka naprawiająca błędy w tym wypadku.

[saczek_XTRM]

nic nie asfaltuj, a przynajmniej dobrze zapoznaj sie z produktem jesli juz zamierzasz go uzyc. Wszystkie materialy ropopochodne sa rakotworcze. Radzilbym zapoznac sie z produktem. Poza tym marko3T mysle, ze i tak skrzynia jest solidna, wiec nie ma co kombinowac. Powodzenia! 3mam kciuki

[marko3T]

Nie jest to pomysł który miałem zamiar forsować na żywca. W sumie od początku wydawał mi się trochę przekombinowany, a wasze wpisy dodatkowo mnie w tym utwierdziły.



Odpuszcze, zostanie tak jak jest. Być może za dwa tygodnie skleje moduły niskotonowe, ale bez frontów i tylnej ścianki.

Otwartą pozostaje kwestia wytłumienia, zastanawiam sie nad wspomnianym(przez emila) Whispermat.

[dolphin123]

jakies postepy chociaz minimalne?

[marko3T]

Minimalne, to dobre słowo:-)

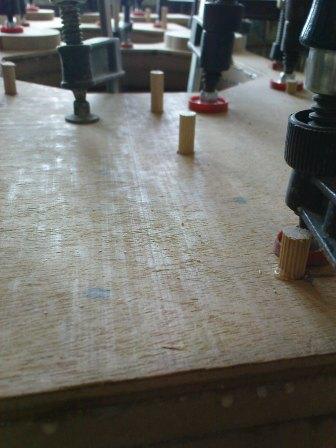

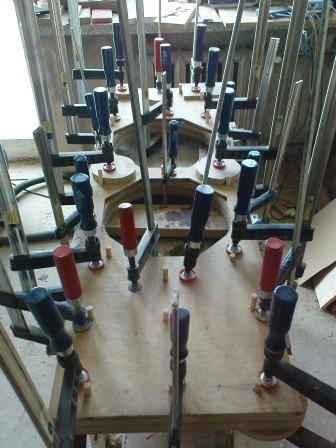

Fronty, na razie "złapane" pierwsze trzy płyty. Przechodzą przez nie te wspomniane kołki fi10mm.



Niestety nie udało mi się zmontować mojej małej prasy śrubowej, więc musiałem tradycyjnie ściskami.

Oczywiście skleiły się jak trzeba , ale z prasą było by szybciej i mniej męcząco.



Na ostatnim zdjęciu front jeszcze nie sklejony , dlatego nie ma wszystkich kołków.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marko3T]

Szukam sklejki brzoza bałtycka...i znaleźć nie mogę. Przegrzebałem internet oraz moje wszystkie kontakty, ale ludzie handlujący sklejką nawet nie wiedzą jak to może wyglądać. Możliwe żeby występowała pod inną nazwą?



Słyszał ktoś coś na temat tej sklejki?

[ASURA]

W krajach skandynawskich poszperaj, oni są świetni w budowie budynków drewnianych do których używają w różny sposób przetworzone drewno. Piękne drewniane lekkie duże hale sportowe to tez ich dzieło

[Krucz3k]

Marku, jakieś postępy w pracy?

[marko3T]

Fajnie by było, ale ustawiczny brak czasu nie pozwala mi na zajecie sie moim Isisem. Do tego wszystkiego od trzech tygodni borykam sie z problemami lokalowymi. Nie bardzo mam sie gdzie (chwilowo) rozłożyć z robotą, także na razie tylko skrzynki i meble zlecone.

[marko3T]

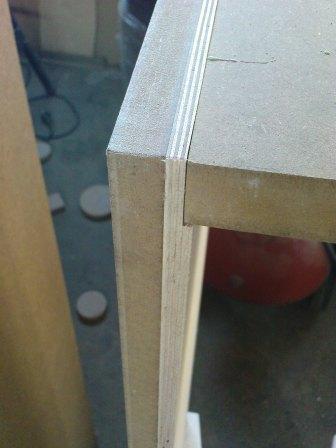

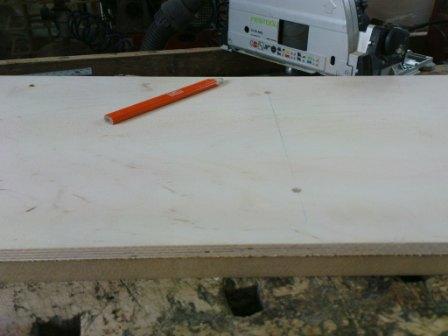

Nudno w tym wątku, to moja wina.... Skorygowałem moje wcześniej założenia i zamiast boków z mdf 25 plus cieńka egzotyczna sklejka, zastosowałem inne rozwiąznie. Połączyłem mdf 18mm ze sklejką brzozową 10mm. Mdf i sklejka są łączone oczywisćie na klej i kołki fi 8.

Dodatkowo aby zachować szerokość sklejka ma frezowane wpusty dla ścianek górnej i dolnej.



Cała kratownica jak też półka poniżej wooferów bedzie wklejana we wpust frezowany jak na foto, po ściśnieciu nie bedzie oczywiscie żadnych szpar.
