TUNING Sony cdp-950

[Rambo]

Na nogę 15 pasuje shunt regulator lub jakiś inny dobry zasilacz (może w oparciu o LT431)

[Zerkos]

Ja dołączyłem prawie bezpośrednio LM337, ponieważ był tam kond na - zasilania od daca i ujemnej połowki wzm. op.

Z racji tego, iż kondensator ten był na ścieżce ok 1 cm od 15 nogi TDA i obok otwór na masę wlutowałem tam zaaplikowanego w pająku LM337, a ścieżkę do opa przeciąłem. Zalilanie na wzmacniacze mam osobno.

Naprawdę zmartwiło mnie jednak, że analogowe napięcie minusowe jest tylko na poziomie -24V dzieki obecności prostego powielacza na 2 diodach i 2 kondach. To żenujące !

Nie wiem skąd wziąść napięcie min. - 20V do stabilizacji. Chodzi o to, że nie chcę upychać wówczas 3 obok siebie tansformatorów.

Macie jakiś pomysł. Nie chcę korzystać ze zewnętrznych źródłeł...



Rambo

Naprawdę zrobi tam różnice wstawienie dodatkowo LT431 ?

[Rambo]

Zerkos - tak naprawdę to trzeba wypróbować, żeby coś powiedzieć. U mnie było paskudne zasilanie dac`a i wniosło to zmiany. Noga 15 należy do najbardziej wymagających i na pewno zasługuje na osobne zasilanie. Ja nie mam kłopotu, bo op ampy wyrzuciłem i podaję sygnał na lampę z własnym zasilaczem a oryginalny "-" jest wykorzystywany tylko do zasilania dac`a , ale napięcie biorę sprzed oryginalnego regulatora i dalej jest układ regulacyjny na tranzystorach.

[Zerkos]

Postanowiłem, że zrezygnuje z ujemnego zasilania pozyskiwanego z marnego powielacza na płycie głównej, a wejście LM337 podłącze do zasilacza op ampów. Siedzą tam LXY 2700/35 V. Napęcie wynosi 19V, więc powinno wystarczyć.

Za jakiś czas może zrobie osobne zasilanie z dwustopniową stabilizacją na LM337 i chyba LT431.



Dolutowałem bezpośrednio do 28 nogi (+5v) TDA 100uF/10V Oscona (wygrzewany dwa dni).

Efekt ? Porażka, spłaszczona scena i bardziej sztuczny dźwięk ? Poprzednio przy filtrze nastąpiła znaczna poprawa.

Powiedzcie jakie kondy lutujecie na 28 pin ? Wciąż mam dylemat co tam przylutować...

Może sprawdzi mi się konfiguracja z Osconem między "+" a "-".

[Rambo]

a spróbuj ze 22uF oscona i opcjonalnie polipropylenowy np. 100nF

[Zerkos]

Takiego akurat nie mam. Mam natomiast 10uF/6.3V i spróbuje. Może sprawdzi się polipropylem ERO1847 47nF lub 180nF Wima MKP10.

[Rambo]

o to chodzi, że te 100 uF to stanowczo dużo. Mam tam teraz 22 uF oscon sp a kiedyś miałem 10uF BG N.

[patkos]

Od kilku dni jestem posiadaczem CDP-950.



Chciałbym zacząć go powolutku tuningować, tak żeby nie narazić się na raz na wielkie koszty. Powiedzmy 1-2 elementy na miesiąc. Jako że w owym wątku opisane jest multum modyfikacji zastanawiam się od czego zacząć.



Myślałem o wymianie dużych kondensatorów Elna 4000uF/16V albo opampów. Ale może jest coś ważniejszego?(pomijam dodatkowe zasilanie, bo to mnie przerasta). Chcę aby było to coś w miarę prostego i niezbyt drogiego, coś co poprawiłoby w jakimś stopniu dźwięk i zachęciło mnie do dalszych przeróbek do końca tego roku:).

Dzięki za wpisy

[jozefkania]

patkos

Też mam tego CDP i też mam zamiar go tuningować. Jednak przeróbki zacznę dopiero za kilka miesięcy. Z tego co przeczytałem w tym wątku i sprawdziłem osobiście to warto zrobić zasilanie dla opamów. Mierzyłem tam są napięcia +4,8 i -15 V. Osoby z forum polecały zrobić zasilacz +/- 12 V. Ja myślę nawet o mocniejszym.

Napewno warto powyminiać te kondensatory ceramiczne (to zielone paskudztwo). Koszt modyfikacji nie wielki, a i tak trzeba to kiedyś zrobić. Oczywiście najważniejsze to co w torze. Jednak sam chyba zacznę od wymiany tych ceramików. Potem chyba opamy, a końcu kondensatory.

Jednak piszesz, że dodatkowe zasilanie Cię przerasta. To nie takie straszne. Nie potrzeba wcale nowego trafa. Wystarczy się podłączyć do tego, który już jest. Obciania ścieżek to też nie jest konieczność.



P.S.

Nie denerwuje Cię podczas słuchania w nocy ten wielki i mocno świecący wyświetlacz ?

[Mateusz_W]

pomaranczowy, szary, pomaranczowy wychodzace z trafa moga z powodzeniem dawac +/-15V, a sa wykorzystywane tylko do -15V.

[patkos]

jozefkania



Mi wyświetlacz jakos nie przeszkadza, co prawda nie jest on ustawiony na przeciw mojego wzroku tylko z boku ale myślę ze jest ok, duży wyraźny, czytelny, mocne słońce tez bardzo nie przeszkadza.



Też na początku prawdopodobnie wymienie kondenstatory wekół TDA1541A.

[patkos]

Wie ktoś gdzie można kupić identyczne kondensatory odsprzegajace i sanyo os-con jak te ze zdjęcia? Na allegro nie znalazłem.

[patkos]

Coś zdjęcia nie chcą się wklejac, więc podaje link ->

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[patkos]

Temat cały czas aktualny.

Zamowiłem do zasilania Nippon Chemicon SXE5600uF i Panasoniki FC do zasilania analogu w miejsce duzych Duorexów i do zasilania opampów w miejsce Muse. Małe Duorexy na wyjściu na razie zostawię. W dalszym ciągu nie mogę znaleźć tych os-conów. Teraz oryginalnie przed DAC-iem siedzą dwie Elny 100uF/25v. Czym jeszcze(marka, parametry) można je zamienić żeby odczuć poprawę?

[patkos]

Javoreczek ma OS-CONY 220uf/10V i 100uf/20V .

Te 100uf nadadzą się ?

[DKdent]

Witam



Moj cdp-950 od niedawna zaczal lekko buczec.. Co to moze byc? Ewentualnie jak naprawic i co przy okazji wymienic/poprawic? A ze jakos nie obsluguje zgrabnie lutownicy to moze ktos by mnie poratowal w okolicach slaska? :)

[bartezzz]

patkos, tylko nie wkładaj tam takich pojemności jak na zdjęciu. To o rząd wielkości za dużo.

[wovo]

szczeże to CDMods to taka troche .... hmmmm 90% tunningów forumowych jest lepsza od modów CDMODS :) troche śmieszne :) Bartezz ma racje ... ja do TDA wstawiałem 68uF Oscony.

[Mateusz_W]

w tym odtwarzaczu podstawowy problem to zasilanie opa +5/-15V, a gosc bawi sie w podmianki opampow

[patkos]

Dkdent - nie mart się, to tylko trafo sobie cichutenko buczy, też tak mam.



Do tej pory w moim CDP-950 wymieniłem zasilanie opampów na Black Gate STD 220uF, kondy za stabilizatorem na Panasonic FC 1000uF, zasilanie TDA na oscony 220uF (być może trochę za duże ale poprawiły dźwięk). Wywaliłem wszystkie ceramiki (ok 28) na płycie i dalem MKT. Te modyfikacje uważam za udane.



Lutowałem też inne rzeczy ale się nie sprawdziły: Nippony SXE na głównym zasilaniu- strasznie zamulony ciepły dźwięk,powróciły oryginalne zwykle Elny, Panasoniki FC na zasilanie analogu - oryginalne Duorexy były dużo lepsze, MKP 10uF na wyjściu- 10uF to za dużo, brak kontroli nad dźwiękiem, nie próbowałem innych pojemności, małe Duorexy wróciły.



Może ktoś napisać o wrażeniach po dodaniu oddzielnego zasilania do opampów?



Zamierzam zabrać się za te zasilanie, chciałbym podpiąć sie pod niewykorzystane uzwojenie.

Domyślam się że samo połączenie kablem uzwojenia z trafo z płytą przed opampami i wywalenie kondensatorów od zasilania analogu nie wystarczy. Co trzeba dokupić rzeczy wszystko mialo ręce i nogi ?

[wovo]

czyli generalnie ta sama x-nastoletnia kupa :)

[wovo]

z ciekawości, w 950ce jakie były objawy wstawienia FCków w analog ?? pytam serio i z czystej ciekawości.

[Mateusz_W]

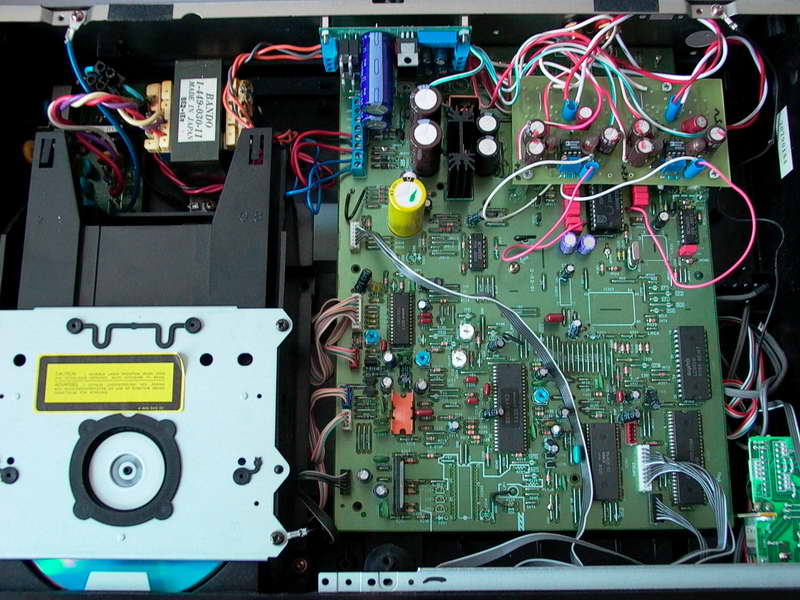

ja zrobilem w tym odtwarzaczu konwersje na ad844; wymienilem sporo elementow, glownie poprawa zasilania daca i filtra, kwarc na nowy, etc. jakos to gra.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[patkos]

wovo - FC w zasilaniu analogu grało w miarę poprawnie, lecz brakowało dynamiki. Duorexy są rewelacyjne, myślę, że jeśli je zamieniać to na coś drogiego.



Ja Duorexów od zasilania już nie będę ruszał, bo i tak za jakiś czas będzie tam pusto jeśli będe miał oddzielne zasilanie dla opampów. Być może wyjściowe Duorexy na coś wymienie, lecz trochę boję sie kupować BG-N. Na chwilę obecną mój CD ma dobrą dynamikę i sporo powietrza, nie chciałbym go przymulić tymi BG-N, a 17zł za sztukę piechotą nie chodzi :).

[wovo]

a to dobre ... przymulać BG-N ... na comment :)

[patkos]

tak, Ty masz 21 lat i jestes najmadrzejszy :P, dodatkowo z kulturą u Ciebie na bakier :P

[patkos]

Jestem po kolejnym etapie modyfikacji, 18 kolejnych kondensatorów zostało zmienionych na nowe.

Największe kondy w zasilaniu wymienione na Nippon LXY 2700uF, reszta kondów w zasilaczu na Panasonic FC. Do tego doszło dużo osconów, m.in do dekodera, filtra, i reszty częsci cyfrowej.Wszystkie kondy dobrze sprawdzily sie na swoich miejscach, poprawiła sie dynamika i głębia dźwięku.





Kolejnym etapem, będzie założenie zasilacza symetrycznego dla opampów.

Czy ktos ma gotowy albo chciałby mi zrobić porządny zasilacz symetryczny, jaki jak ma Mateusz_W ??

[jakub102]

i jak ci poszło i przede wszystkim jak brzmi cd? tak się zastanawiam czy kupić starszy cd i się bawić w tuning czy coś droższego/nowszego/stuningowanego???

[jozefkania]

Mutingu już się pozbyłem.



A czy można także usunąć te tranzystory ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cudak10]

Śmiało możesz usunąć ja w swoim tez usunąłem, możesz o tym poczytać chyba na 1 stronie
