Subwoofer -porady/pomoc

[majmaj]

aha i czy litrat odpowiedni powiedzmy ze 1 Litr zajma wzmocnienia

[porlick]

Napisz, jaką impedancję ma Twój głośnik?

[majmaj]

Electrical Data



Nominal impedance





Zn





8





ohm



Minimum impedance





Zmin





6.3





ohm



Maximum impedance





Zo





53.2





ohm



DC resistance





Re





5.6





ohm



Voice coil inductance





Le





3.3





mH



Capacitor in series with x ohm





Cc





--





uF

[majmaj]

prosze

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[majmaj]

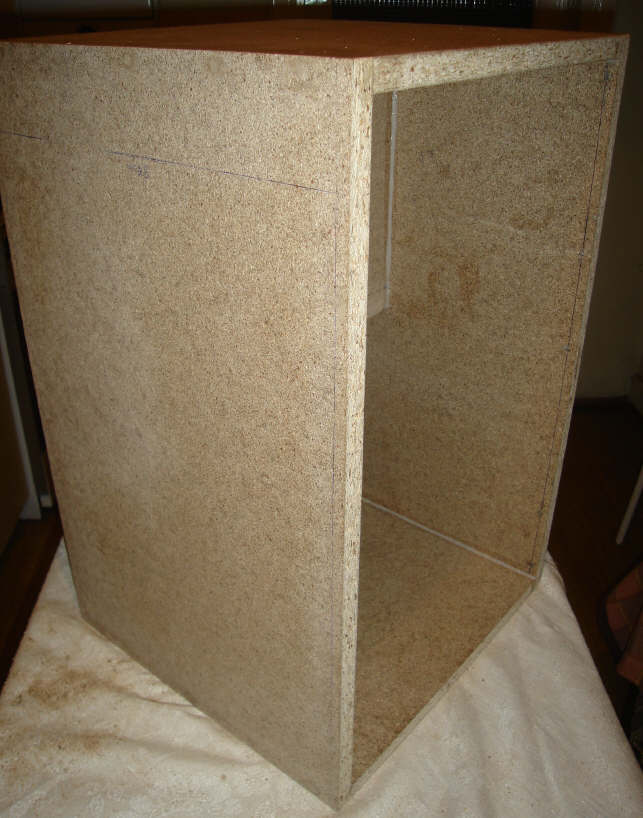

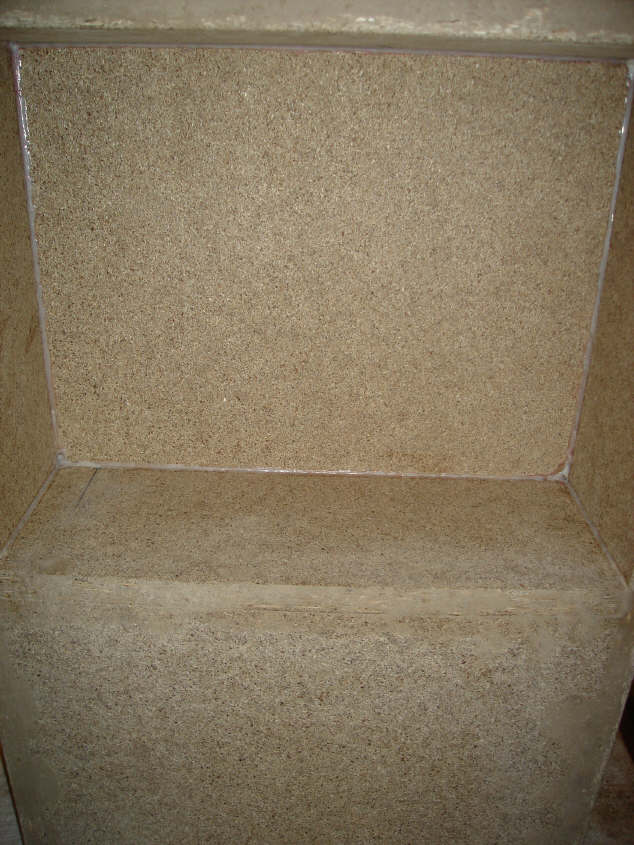

fotka dla testu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[majmaj]

..........

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[majmaj]

.......

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[majmaj]

.......

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[majmaj]

eeeh czemu tu nei ma edycji postow? :(

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[majmaj]

...........

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kondrax]

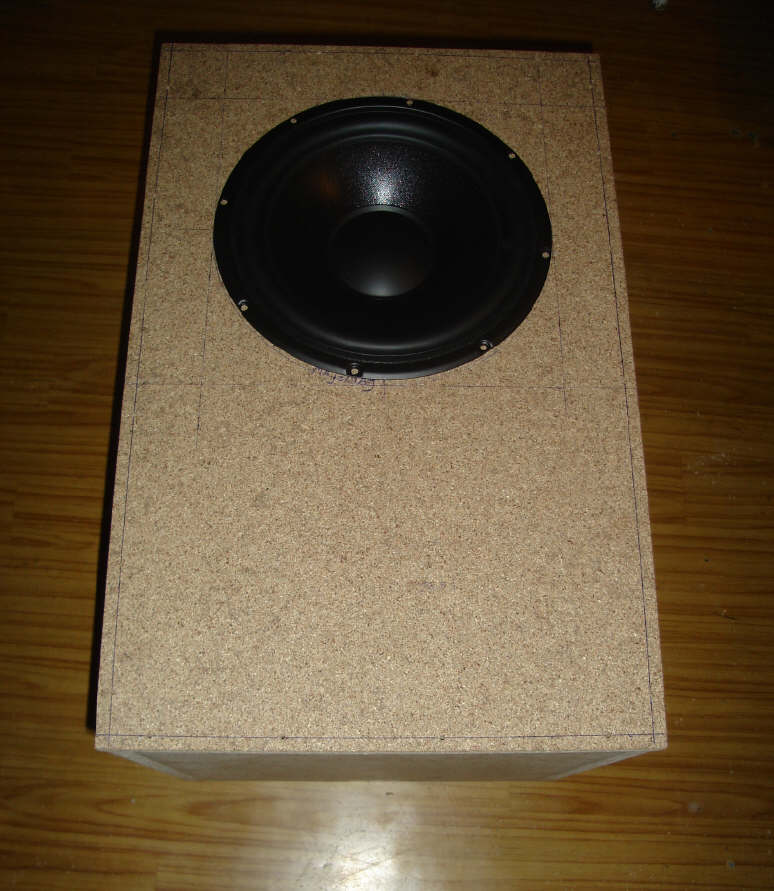

No muszę powiedzieć, że nie jest źle jak na pierwszy raz :D Pytałeś o piankę miedzy obudowę o głośnik, a widzę głośnik już ją ma. Jeżeli jeszcze z tyłu jakiś ładny panel i b-r wsadzisz i okleisz na pierwszą konstrukcje to super będzie.



Wstyd ale zobacz moje pierwsze konstrukcje ponad 4 lata temu. Każdy od czegoś zaczyna :D

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kondrax]

Ja bym troszkę inne proporcje dała ale to kwestia gusty i miejsca w pokoju.

[majmaj]

........

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[majmaj]

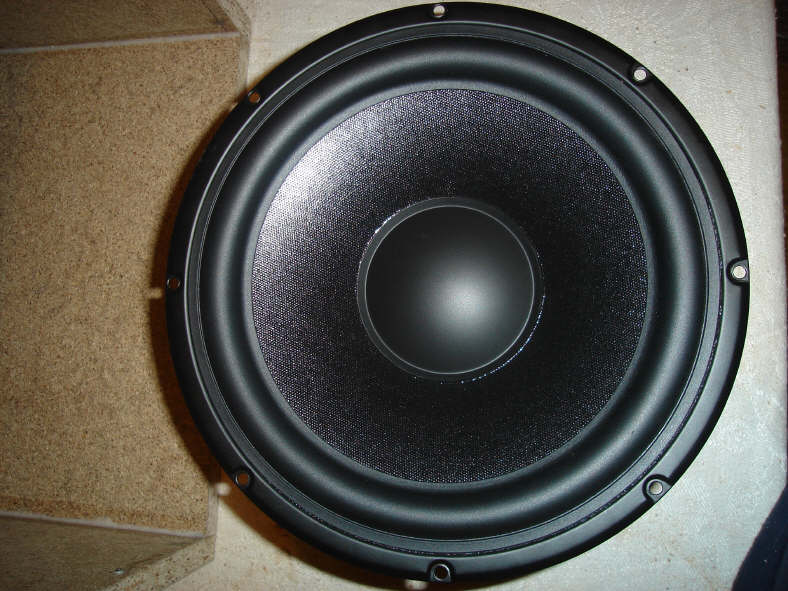

tak glosnik ma juz pianke co zalatwia mi sprawe z uszczelnieniem.

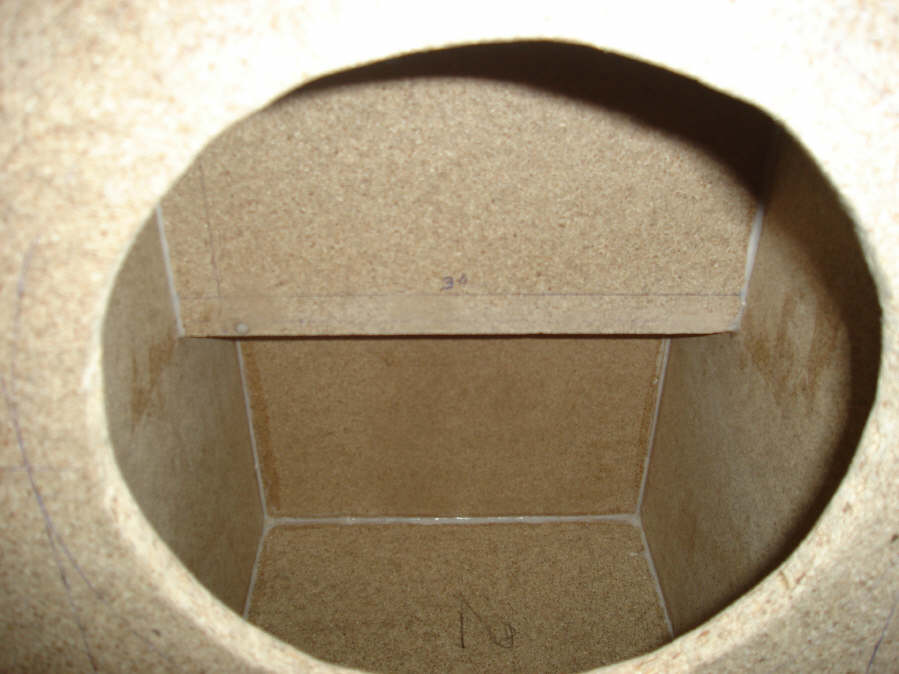

Otwor na glosnik wiercony wiertarka i wiertlem 4 wiec dlatego taki neidokladny :D



Bs - nie bedzie :D lepsza charakterystyke ma ten glosnik w zamknietej.



Panel tylni bedzie na 1cm plycie oczywiscie z wszystkimi wyjsciami i radiatorem...



Oklejone zostanie fornirem.



EDIT:

teraz moje pytania



zastanawiam sie co zrobic zeby wata nei pchala sie do kosza.... mzoe dam 4 listeweczki w okol otworo na glosnik a potem na to jakas siateczke albo mam taka Gabke cieniutka ok 5mm grobosci praktycznie pzreswituje,zawiesil bym ja na listewkach co by blokowalo wate.



kolejna rzecz co z filtrem niskoprzepustowym? musi wszystko ciac od 20hz w dol... jak sadzicie czy ampli automatycznei tnie na wyjsciu?

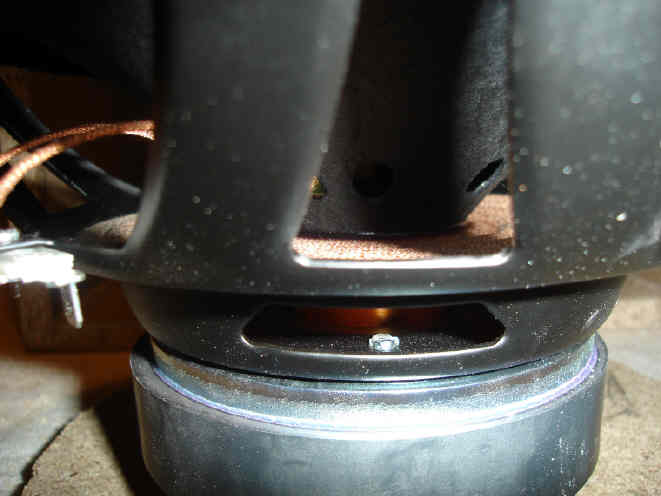

co do fotek jesli ktos chce mam w ogromnych formatach gdzie mozna nawet policzyc uzwojenie cewki :D

[marcinw899]

suby tnie sie mniej więcej od 40-100 Hz w góre

[Artuch]

Witam!

Ogolnie wszystko wydaje sie ok. W kwestii szczegolow : zmniejszenie odleglosci miedzy glosnikiem a tylna sciana przez komore wzm co zmniejsza ilosc mozliwego do zastosowania wygluszenia w tej przestrzeni i jego skutecznosci (mniejsza lokalna objetosc do ktorej moze byc oddane cisnienie ) . Glosniczek fajny ! Mam nadzieje ze niedlugo dowiemy sie jak mruczy i kopie!

[kondrax]

Nie ma czegoś takiego jak filtr niskoprzepustowy. Jest ale dolno i górno przepustowy, lub subsoniczny. Tobie chodzi o filtr dolnoprzepustowy który odcina w zależności czy pasywny czy aktywny częstotliwości powyżej 40-100hz umownie. A subsoniczny wycina częstotliwości do 20hz nie słyszalne dla ucha a odciąża głośnik od dużych wychyleń.

[misiomor]

Watę najlepiej zapakować w worki z gazy 1m x 1m (największa opatrunkowa). Do tego ja bym raczej nie przetłumiał obudowy - 50% u góry zostawiłbym niewypełnione.

[Artuch]

Wstepna propozycja - od przednie do tylnej sciany a jak sie da rowniz do spodu komory wzm. poprzeczka - na rys. na czerwono

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[majmaj]

oczywiscie chodzi o filtr dolnopzrepustowy jakies sugestie? ap,li tnie na 20hz/

[Artuch]

Aha - poprzeczka pionowa o wys. 5-10 cm

A nie lepiej tak ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Artuch]

Dolem pasma na razie proponuje sie nie zajmowac jesli chodzi Ci o ciecie ponizej 20Hz ( fakt, amplituner pewnie nie przenosi zbyt chetnie czestotliwosci ponizej) bo przy obudowie zamknietej jak juz wczesniej ktorys z kolegow wspomnialnie ma duzego niebezpieczenstwa przesterowania glosnika czest. infrasonicznymi.Dodatkowy filtr infarsoniczny bez dopracowania ukladu jest nastepna okazja do obnizenia jakosci sygnalul. W ukladzie koncowki mocy i ewentualnie tego co zastosujesz przed nia wstepnie jest tyle okazji do obciecia pasma od dolu ze na razie bym sie tym nie martwil.

[majmaj]

jak narazie to musimy wymyslec co i jak z wytlumieniem

[Artuch]

Ale..mozna przyjac ze dobrej jakosci filtr moze odciazyc uklad ( zasilacz , koncowke mocy, glosnik ) od obciazen i pradow o czest. infra. Znaczy to ze zasilacz i reszta ukladu bedzie pracowala tylko na czestotliwosci akustyczne. Pewnie nie jeden z nas przekonal sie jakie infra fafoły potrafia byc nagrane na plytach CD.

[majmaj]

moze po prostu do scianek przykleje z 5cm waty na dno dam wiecej i juz ?

[misiomor]

W subie w ogóle wytłumienie nie jest tak potrzebne jak w komorze głośnika przetwarzającego środek, bo częstotliwości dla których występują fale stojące są powyżej przetwarzanego zakresu.



Tak czy siak z watą luzem bym uważał jako że SLS ma wentylowany napęd. Jak pisałem - najlepiej jest watę wsadzić do worków z gazy, albo po przyklejeniu waty do ścianek zabezpieczyłbym ją gazą przybitą na wierzch. Można wypełnić dół obudowy watą i na to przyłożyć płat gazy.

[Artuch]

MISIOMOR

Mysle ze Twoj pomysl okaze sie trafny

[marko3T]

misiomor



Witam.

Jak myslisz do jakich częstotliwości można "puścić" bas bez wytłumienia?

Tzn. wiem że to wszystko w konkretnej aplikacji , ale mnie interesuje jak to wygląda teoretycznie.



Pzdr.

[misiomor]

Bierzemy najdłuższy wymiar komory, mnożymy przez 2 i patrzymy jakiej częstotliwości odpowiada taka długość fali. Dla 60cm dostajemy (345m/s)/(1.2m) = 287.5Hz - tutaj przydałoby się żeby woofer już nie przetwarzał zbyt efektywnie, a więc żeby był ucięty o jakieś 10 - 15dB. W BR problemy z falami stojącymi są bardziej dokuczliwe, bo fala może wydostawać się otworem. Można umieścić otwór w połowie wysokości, gdzie jest węzeł fali stojącej, choć wtedy wydostanie sie fala stojąca 1.5 lambda (o 3 razy wyższej częstotliwości niż pierwszy rezonans - półfalowy). Zawsze też pomagają skośne ścianki.

[majmaj]

co o tym myslicie?

czerwony wata.

fioletowy wzmocnienia. tzn deseczki 5cm/3cm

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
