Drobna naprawa Luxmana L-410

[slayer]

Witam

zamieszczam ten temat w tej zakładce ponieważ w stereo przez pomyłkę go wrzuciłem, ale tam i tak nikt nic nie wie...



Muszę wymienić potencjometry od regulacji tonów i prawdopodobnie selector do wyboru źródła.

W sumie by problemu nie było ale te potencjometry od tonów już ktoś wcześniej wymieniał i nie wiem czy są takie jak należy

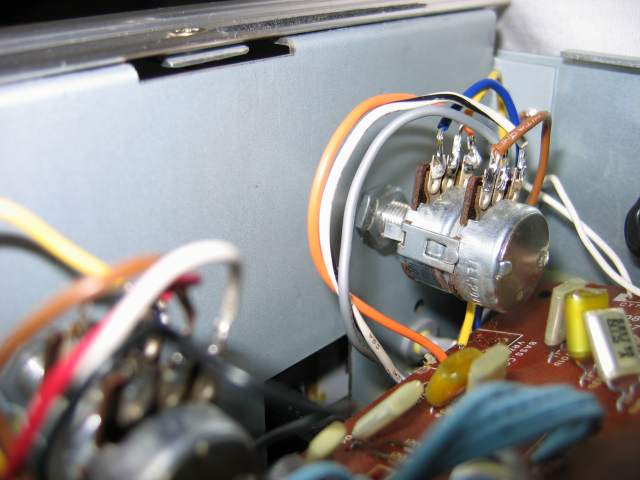

te od regulacji tonalnej są podwójne i mają oznaczenie "TELPOD 2x47Kohma A 8 85" (dlaczego są podwójne, mam jeszcze L-210 i L-4, rozkręciłem i są inne - pojedyncze ...)

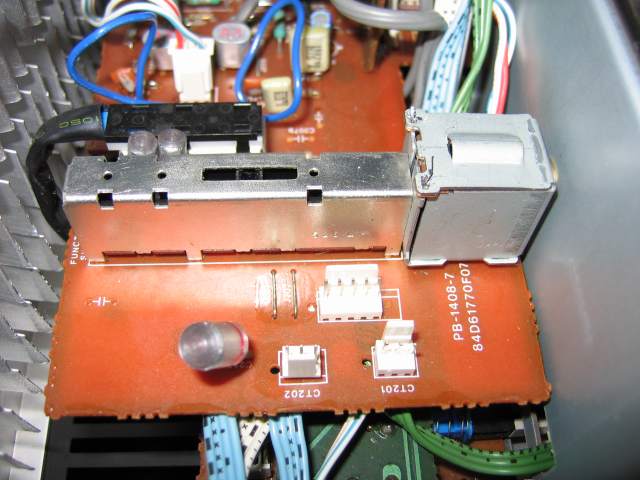

a ten od selectora źródła (oznaczenie 526L) chyba jest oryginalny nie był wymieniany ale ktoś kombinował chyba z nasadką gałki... (nie wiem dokładnie co mu się stało, jakaś taka "cienka" - wstawię fotki).

I jeszcze jedno, jakiej jest wartości żarówka podświetlenia od głośności?

Na razie więcej wad nie znalazłem, jeżeli ktoś może pomóc proszę o podpowiedź, fotki mile widziane.



pzdr

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Molibden]

Przełącznik może mieć cienką ośkę 3mm.

Od regulacji tonów musi być podwójny, możesz dać też 2x50k, charakterystyka liniowa (ozn polskie - A, zagraniczne - B). W tamtych wzm. też są podwójne ale mają wyprowadenia w 1 szeregu (5 lub 6 końcówek); w przypadku regulacji napięciowej tonów na scalaku wystarczy rzeczywiście pojedynczy potencjometr, a jego jakość nie jest istotna.

[slayer]

a czy ma znaczenie jakiej firmy... znalazłem kilka różnych - Bourns, Piher, Radiohm i Alps... ceny też różne....

czym się różni liniowy od logarytmicznego?



pzdr

[Molibden]

Cena ma znaczenie, wpływa na technologię wykonania - ze ścieżka węgową (tańszy, Piher), czy ceramiczno-matalową (cermet).

Charakterystyka rezystancji w funkcji kąta obrotu zmienia się wg jednego z ustalonych typów - liniowo, logarytmicznie, czy (pseudo)wykładniczo (do regulacji głośności).

[slayer]

czyli logarytmiczny jest do np. regulacji głośności, a liniowe do regulacji tonalnej?

[Molibden]

Tak.
