LUKAR-DAC

[marosik]

niech najpierw zagra bo moze sie okazac kompletna klapa :P

[Waldi_06]

>marosik,

>niech najpierw zagra bo moze sie okazac kompletna klapa :P



:)

ano może

ale Ty kibicujesz aby odpalił, czy może wręcz przeciwnie

:)

[hessus]

i bardzo dobrze ze powstal tak zlozony / zasobochlonny dac, trzymam kciuki zeby nie bylo bledow w prototypie, bedzie skala porownawcza do innych dac'ow kustagona i by Tomek Jablonski bardzo ciekawe na pewno beda wyniki pomiarow RMA o ślepych testach na razie nie marzę ;)

[bodo_z]

Od dawna czytam forum i już od dawna było parcie na urządzenie wykonane w miarę możliwości bez kompromisów i wersja modularna taka była , niestety kłopoty z wykonaniem i cena PCB zmusiła Grzesia do przeprojektowania PCB. Lecz część pomysłów które były proponowane przez kolegów w wątku zostało wykorzystane i zostaną sprawdzone, ja też kibicuję Grzesiowi, i w miarę możliwości staram się pomóc, też się dopytywałem kiedy będą PCB ,et cetera pozdrawiam kolegów Bodo_z.

[bodo_z]

Waldi_06, 3 Cze 2008, 18:44



>>Bikoz

>W sumie na dużej płytce to sporo 'powietrza' jest,

>a wiązka zasilania bedzie gruba jak kciuk , albo i lepiej



W sumie to moduł jeden został- analogowy i dlatego jest tyle pustego miejsca na głównej pcb,lecz to pozwoli na zastosowanie różnych rozwiązań ,na przykład moduł analogu na lampkach.

[Waldi_06]

>bodo_z

znam i pamietam założenia, a moje stwierdzenie było 'w celu podtrzymania rozmowy' :)

chociaż jak dzisiaj na to patrzę to nie wydaje mi się , aby powstała inna płytka analogówki,



do ślepych testów to zapraszam do siebie, narazie Kustagon, DACbyTJ, TDA1543, ze dwa różne CD, lodówka i takie tam (Euro2008)

[Mateusz_W]

jesli ktos bedzie chcial zlozyc ten dac, to mam do odstąpienia 4szt. daców AD1955 z jednej serii

[saczek_XTRM]

fajnie że ruszyło się coś w temacie chociaż planowana cena rzeczywiście zabija ;-)

CO jest najdroższe? Ceny przetworników D/A to ok 100zł...PCB powiedzmy nawet te 200zł, co dalej? Drobnica to przecież groszowa sprawa....

[bodo_z]

saczek_XTRM, 4 Cze 2008, 21:03



>fajnie że ruszyło się coś w temacie chociaż planowana cena rzeczywiście zabija ;-)



Nie powinieneś tak się bardzo martwić ceną ,z tego co mi wiadomo to za detal jest i tak nie źle, podejrzewam że gdy dojdzie do zamówienia grupowego na graty to cena się może zmienić na korzyść.

[bikoz]

Hejo

cena faktycznie trochę się zmniejszy ,jeśli bedzie jakieś zamówienie

pcb będzie kosztowała ok 100zł

co do tego skąd jest cena to proszę:

20 szt stabów z Lineara po ok 5$ =100$

src4392 20$

adum 3 SZT - 20$

kondy smd 10u - 30 szt po 1$ - 30$

kondy smd 100n 70 szt po 0.50$=35$

op amp 6 szt po 3$ - 18$

kupa rezystorów smd Minimelf ,staby w prestabilizacji ,

kondy elektrolityczne w zasilaczu ,diody w zasilaczu

i cała reszta klamotów

razem wychodzi ok 1kzł

[bikoz]

faktem też jest ,że jak ja kupowałem wiekszość elementów to dolar był po 3 zł z groszami

także teraz wyszło by taniej

[tomant]

>bikoz

jak myślisz - kiedy uda się odpalić prototyp?

[bikoz]

po mału lutuję te drobiazgi,bardzo nie mam niestety czasu

ale mam nadzieję,że w ciągu 2 tygodni poskładam to do kupy

[efekt02]

jesli ktos jest chetny, to mam 2 komplety AD1955 (4szt z jednej i 4szt z drugiej serii)



bikoz -> wrzuc prosze pelny spis elementow - zobacze co jeszcze sie da zalatwic :) (np. src4392 spokojnie taniej wyjdzie)

[bikoz]

MBRS140 24 szt

LT1761 5V SOT235 4 szt

LT1761-1.8 SOT235 1 szt

LT1761-5 SOT235 1 szt

LT1761-2.8 SOT235 2 szt

LT1763-3.3 SOP8 1 szt

LT1761ADJ SOT235 4 szt

LT1763ADJ SOP8 2 szt

LT1964ADJ SOT235 4 szt

OP275 SO-8 4 szt

OPA2134 SO-8 2 szt

AD1955 4 szt

ADUM 1300 2szt

ADUM 2400 1szt 90 Mbit

[marosik]

Waldi jak najbardziej jestem ' ZA' i nie moge doczekac sie tego daca. AD1955 to chyba najlepszy dac w ofercie AD.

[Waldi_06]

>marosik

zbieraj częsci, bo trochę tego jest, zwłaszcza scalaków w PL brak

[marosik]

waldi poczekam bo mi funduszy brak. mam juz alepha krella i tda by PD do dokonczenia nie mowiac o grajacym PCM56 i shigarakim...

potrzebuje dobrych rezkow zeby nie myslec o wymianach... szczegolnie napalilem sie na Alepha 5 bo stoi u mnie pozyczony i wiem czym to 'smierdzi'...

[bikoz]

Odkurzę troszkę temat

płytki są polutowane,mam nadzieję że w końcu uda się ustrojstwo uruchomić

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikoz]

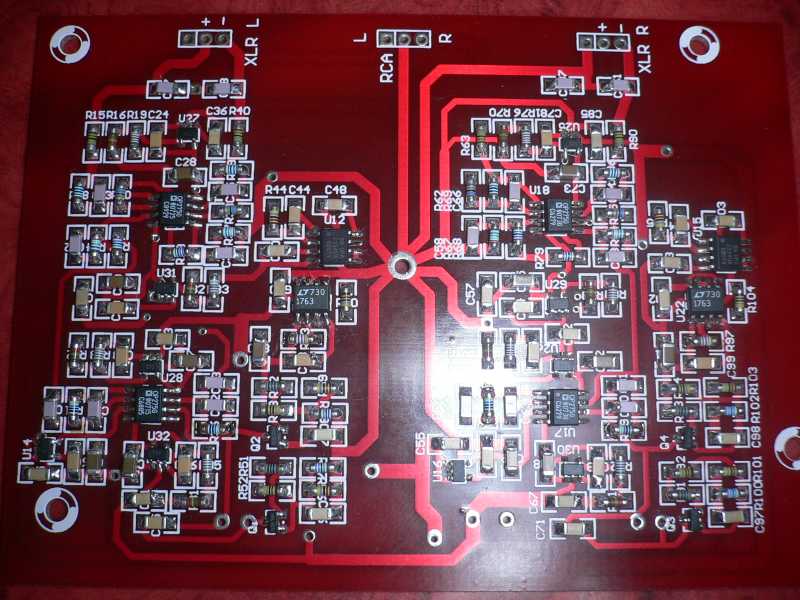

na górnym zdjęciu analogówka

na dolnym cała reszta bałaganu

[ChUmI]

wyglada imponujaco :) jezeli tak samo gra jak wyglada to ja juz pisze sie na wspolne zamowienie plytek :)

[saczek_XTRM]

>>bikoz



napisałbyś jak to gra, z czym porównywałeś i jak wypada na tle konkurencji - DACe/CDP. Wrażenia?

[tomek_j]

saczek_XTRM, 11 Wrz 2008, 11:19



>>>bikoz

>

>napisałbyś jak to gra, z czym porównywałeś i jak wypada na tle konkurencji - DACe/CDP. Wrażenia?



jescze nie gra, ale prace trwają - cierpliwości

[tomek_j]

Pierwsze koty za płoty :-)

DAC "zagadał"

W pierwszej wersji po jednym DAC na kanał z upsamplingiem do 96kHz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

>tomek_j,

>Pierwsze koty za płoty :-)

>DAC "zagadał"

>W pierwszej wersji po jednym DAC na kanał z upsamplingiem do 96kHz.



Super

Oj to prawdziwie forumowy DAC, kilka osób i 'trochę' roboty ,

no ale już wiadomo co z DACem jest grane,



>Tomek - a jak gra?

[bodo_z]

Tonek_j,Tak a ja męczyłem Bikoza kiedy coś napisze - da znać jak to zagrało a dac jest u ciebie i nic nie mógł mi Grześ napisać to z niecierpliwością czekam na dalsze informacje na ten temat :) pozdrawiam Bodo_z

[tomek_j]

bodo_z, 31 Gru 2008, 08:56



>Tonek_j,Tak a ja męczyłem Bikoza kiedy coś napisze - da znać jak to zagrało a dac jest u ciebie i

>nic nie mógł mi Grześ napisać to z niecierpliwością czekam na dalsze informacje na ten temat :)

>pozdrawiam Bodo_z



O odsłuchach bedzie moze później. To jest nowa gorąca konstrukcja, to należałoby ją pomierzyć. Uzyłem Right Mark 6.0.6 i karty PCI Audiophile 2496. Uzycie tej karty warunkuje troche jakośc pomiarów, ale o tym później
