Naprawa tweetera na przykładzie Esoteca

[McGyver]

Nadesłano mi do sprawdzenia parę tweeterów Dynaudio. Jeden z nich grał ciszej niż drugi.

Wyglądał normalnie, cewka wykazywała standardową oporność. Nie był zatem spalony, nie było też zwarcia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Okazało się że cewka jest zakleszczona w szczelinie magnesu, bo odkleił się i przesunął jeden z nabiegunników. Problemem było uwolnienie cewki bez jej uszkodzenia, i bez pogięcia karkasu. Niemniej udało się.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Teraz należało przykleić nabiegunnik tak, aby zachować jednakową szerokość szczeliny na całym obwodzie.

Ale jak to zrobić, gdy nabiegunnik i magnes przyciągają się z taką siłą, że ręczne ustawienie ich względem siebie we właściwej pozycji jest niemożliwe?

Trzeba posłużyć się sposobem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

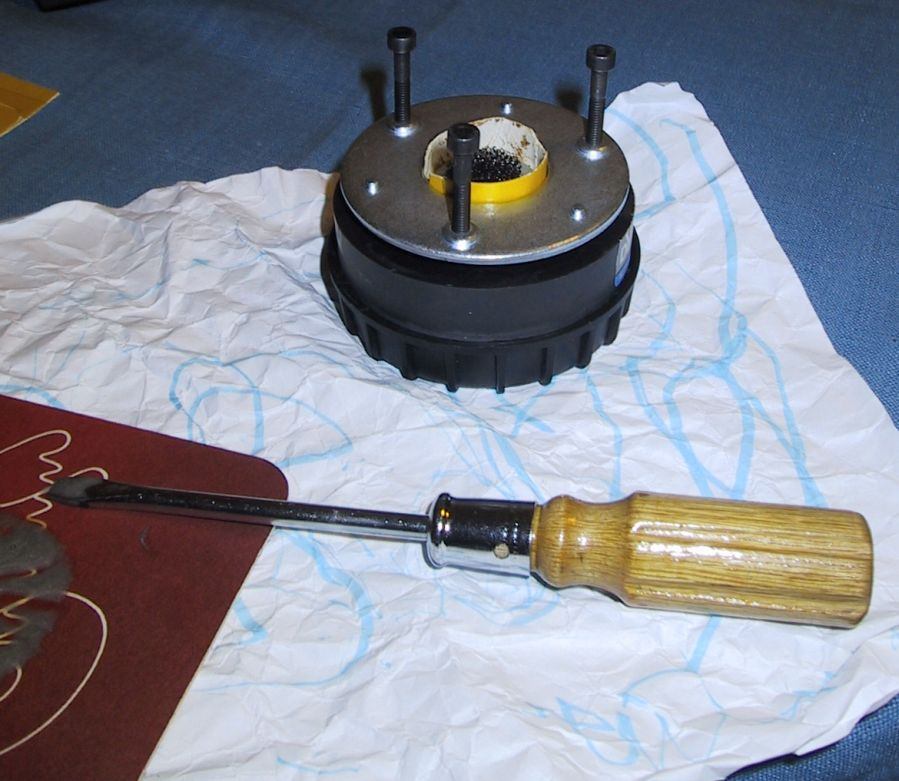

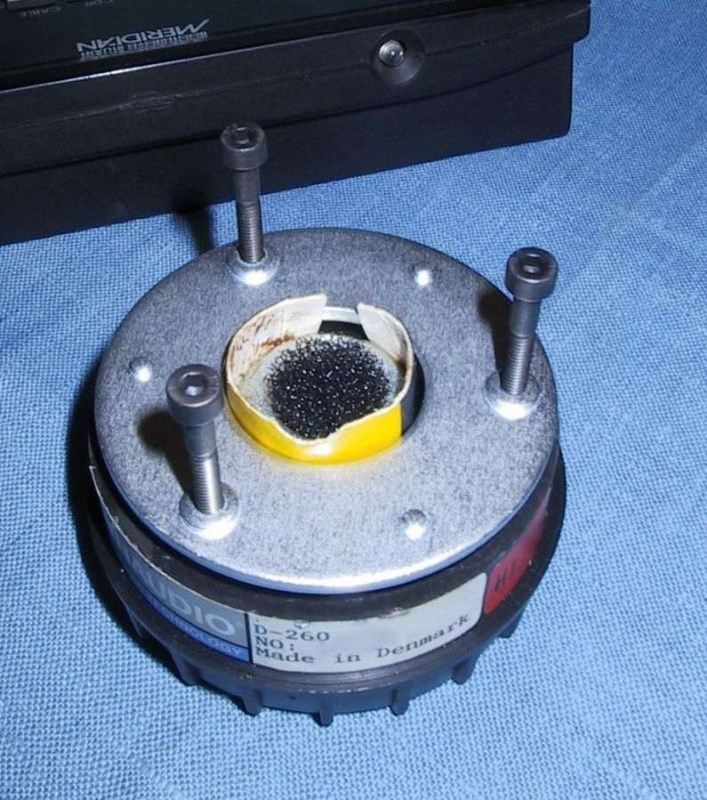

Mierzymy otwór w oderwanym nabiegunniku. Mierzymy średnicę "bolca" drugiego nabiegunnika. Odejmujemy jedno od drugiego. Uzyskany wynik dzielimy przez dwa. Jest to grubość "wkładki ustalającej" jaką musimy umieścić w szczelinie. Potem nakładamy klej dwuskładnikowy na nabiegunnik, wkręcamy w niego na wylot dość długie śrubki, i nakładamy na magnes. Stopniowo wykręcając śrubki powoli opuszczamy nabiegunnik, aż do końca. Jest on stale przyciągany przez magnes, więc po sprawdzeniu czy nadmiar kleju nie zaleje szczeliny możemy zostawić sklejony nabiegunnik do stężenia. Potem już tylko wstawić cewkę na miejsce i przykręcić frontpanel.

Głośnik gra. Rzecz jasna ferrofluid trafił szlag, i "dla symetrii" należy wyciągnąć ferrofluid również z drugiego głośnika od pary. W przypadku Dynaudio można to zrobić bez obaw. Nie spalą się.

[Vires]

O Mistrzu ! Jakże Ci się to udało. Teraz w końcu tysiące będą mogły korzystać z tych przecudownych rad.



A tak szczerze: ruch coś osłabł w interesie? Trzeba o sobie przypomnieć? To zapewne odpowiedź na dawne zarzuty o niedzieleniu się wiedzą przez Mc Mistrza.



Ważne, że teraz każdy laik na audiostereo wie, że Miszcz potrafi naprawić nawet wysokotonówkę! Wypas. Chyba u niego zamówię jakieś kolumny.

[McGyver]

Ja przynajmniej mam się czym dzielić, a ty tylko ziejesz nienawiścią. Zazdrościsz? Tu jest zakładka DIY, a nie bocznica. Tu nie miejsce na takie wpisy.

[Chruper]

>> McGyver

- a wytłumienie dotyka do membrany czy nie po zamontowaniu? Ciekawi, mnie, bo parę razy spotkałęm się, że membrana opiera się na tyłumieniu.

[McGyver]

Nie, nie dotyka. Ta czarna gąbka tkwi w otworze na wylot nabiegunnika prowadzącego do komory tłumiącej. Wylazła mi trochę przy ściąganiu filcowego pierścienia z nabiegunnika (nie ma go na zdjęciu). Filc ściągnąłem żeby go nie upaprać klejem. Oczywiście przy ponownym montażu został "zainstalowany".

[jgx]

Witam, McGyver przepraszam ze tak nachalnie ale zlituj się, od wczoraj rana czekam z rozgzrebanym wzmakiem i nie moge dalej ruszyć bez upewnienia się co mam dalej robić, ani muzy posłuchać ani filmu odpalić :( - PROSZE CIĘ luknij do tego wątku o wejsciu na koncówke mocy w którym mi pomagałeś (zo co dziękuje jeszcze raz) i daj znać czy dobrze tam to zamierzam zrobić ew. skoryguj jesli coś nie tak

pozdrawiam

[Chruper]

Jakim klejem? kleić płytkę nabiegunnika do magnesu?

Powyżej napisano, że dwuskładnikowym, ale czy zwykłym Poxipolem, czy może jakieś podpowiedzi :) ?lepsiejszego?

[Chruper]

Poza klejem . . .

Na zdjęciu głośnik Technicsa. Jak widać płytka nabiegunnika (ta blacha na magnesie z przyklejonym do niej plastikiem - gniazdem dla kopułki) jest przesunięta względem magnesu (i trzpienia w środku). Ogólnie rusza się, czyli się odkleiła. Kopułka pochodzi z głośników SB-M300, które zakpuiłem. Człowiek od którego je kupieł, mówił, że jeden z głośników, kiedyś, jego żona posłała na podłogę (zresztą jest obicie/wgniecenie na obudowie). Magnes prawdopodobnie swoją masą przy uderzeniu odkleił się. Problem polega na tym, że fornt z kopułką (cewką) jest przykręcany do tej blachy, a blacha nie chce być w centrum, bo się odkleijła :).

Może ktoś ma pomysł, jak wycentrować? Gdyż pomysł powyżej nie wchdozi w grę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Chruper]

Podsumowując . . . panowie, jaki klej i może ktoś ma pomysł na centrowanie?

[Chruper]

drugie zdjęcie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[porlick]

"Odklej" nabiegunnik od magnesu, dokładnie wyczyść, zakrop klejem cyjanoakrylowym o spowolnionym wiązaniu (kropelka jest za szybka). W szczelinę po połączeniu nabiegunnika z magnesem wciśnij co 120 stopni 3 igły, by wycentrować szczelinę i poczekaj aż wyschnie. Igły zwykle mają stopniowo zwiększającą się średnicę, więc centrowanie nie powinno być problemem. Powodzenia!

[McGyver]

Obawiam się że klej cyjanoakrylowy dość szybko "puści". Pewniejsze są kleje dwuskładnikowe, mimo że trzeba czekać aż zwiąże.

[miqolaj87]

do takich zabaw tylko epoksydowe kleje...

[Chruper]

Wybaczcie małe niedopatrzenie, oczywiście sposób centrowania ten sam co powyżej (wcześniej wskazany). Nie wiem dlaczego wczoraj wieczorem jakoś inaczej to kmbinowałęm, chyba zmęczenie.



Niniejszym pozostaje pytanie co do kleju. Cyjano nie trzymają - mam przećwiczone.

McGyver - piszesz o dwuskładnikowym, ale jakim? może nazwa albo główny składnik.



miqolaj87 - epoksydowy, jaki? chodzi o to, że człoweik zachodzi do sklepu, a często sami sprzedawcy szukają po napisach na tubkach (czyt. nie czaja bazy).

[Lt_Bri]

A choćby i Distal, tylko tu drobna uwaga, ma być normalny, a nie szybkoschnący (bo ten to takie same g...o jak poxipol...).

[dey]

poszukuje membranki do Esoteca 260 , czy możesz pomóc w temacie

[pba]

Ja tez w temacie Esoteca - na co zwracać uwagę przy rozbieraniu i składaniu,

co jest ze sobą połączone

i czy ktoś bezinwazyjnie naprawił coś takiego jak poniżej....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pba]

Karta:

www.gattiweb.com/images/temp/DynaudioD260_1.jpg

www.gattiweb.com/images/temp/DynaudioD260_2.jpg

[F4]

to i ja się przyłączę do pytań,

wiem że kilku użytkowników na forum już to opanowało, mianowicie chodzi mi o wymianę wstęgi w głośniku wstegowym wysokotonowym.

jakieś przykłady obrazkowe mile widziane.

Pozdrawiam
